0001 - KURBELGEHÄUSE

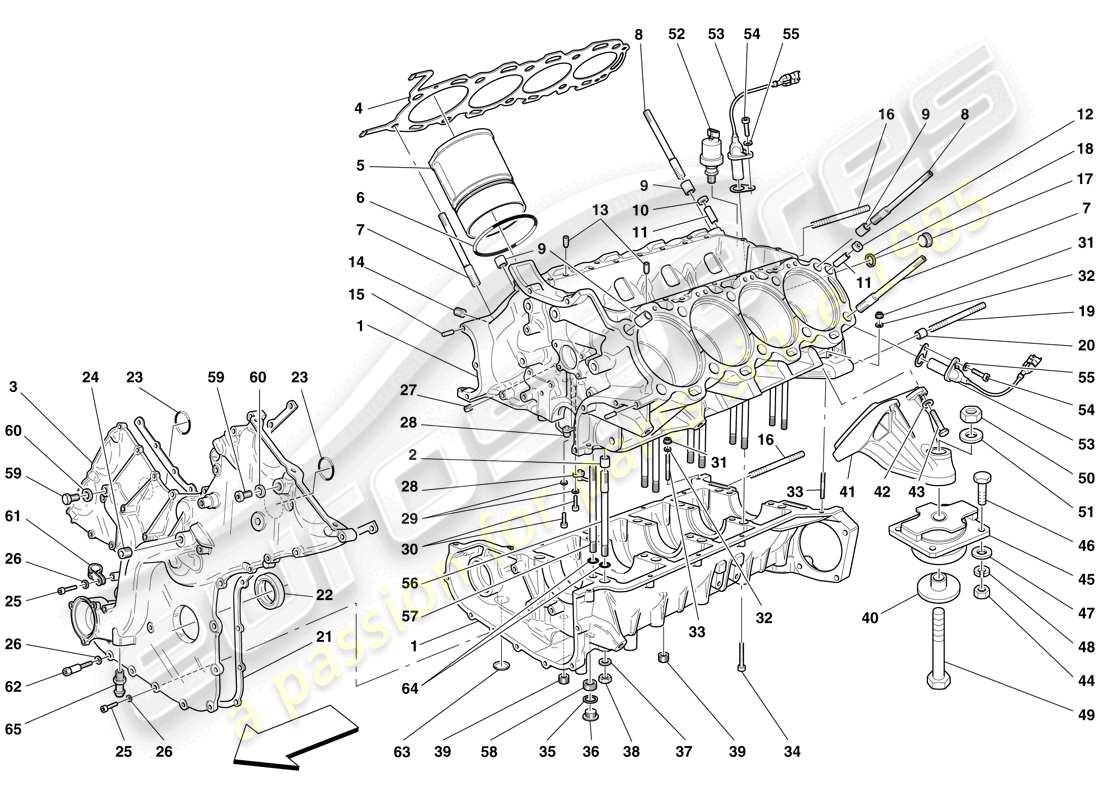

Ferrari F430 Scuderia Spider 16M (RHD) CRANKCASE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 236095
KOMPLETTES KURBELGEHÄUSE
aus £11.554,70
aus £11.554,70
Dieses Teil ersetzt die Teilenummer 233052
# 002
MPN: 176421
DÜBELAUSRICHTUNG
aus £2,08
aus £2,08
# 003
MPN: 229253
VORDERSEITE
aus £507,69
aus £507,69
Dieses Teil ersetzt die Teilenummer 198203, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 184966
RECHTE KOPFDICHTUNG
aus £40,26
aus £40,26
# 004
MPN: 184967
LINKE KOPFDICHTUNG
aus £40,26
aus £40,26
# 005
MPN: 232504
ZYLINDERHÜLSE
aus £635,86
aus £635,86
# 006
MPN: 186251
Dichtung
aus £1,28
aus £1,28
# 007
MPN: 194754
STEHBOLZEN
aus £11,74
aus £11,74
# 008
MPN: 217968
STEHBOLZEN
aus £7,77
aus £7,77
Dieses Teil ersetzt die Teilenummer 194755
# 009
MPN: 185360
DÜBELAUSRICHTUNG
aus £1,43
aus £1,43
# 010
MPN: 201850
DÜBEL
aus £2,11
aus £2,11
# 011
MPN: 200458
RÜCKSCHLAGVENTIL
aus £5,32
aus £5,32
# 012
MPN: 201849
DÜBEL
aus £3,48
aus £3,48
# 013
MPN: 177727
DÜBELAUSRICHTUNG
aus £1,26
aus £1,26
# 014
MPN: 164400
GEWINDESTECKER
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 194490
# 015
MPN: 175611
DÜBELAUSRICHTUNG
aus £0,85
aus £0,85
# 016
MPN: 13546734
STEHBOLZEN
aus £0,77
aus £0,77
# 017
MPN: 10275011
GEWINDESTECKER
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 10263460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 019
MPN: 13546934
STEHBOLZEN
aus £0,86
aus £0,86
# 020
MPN: 100052
DÜBELAUSRICHTUNG
aus £1,13
aus £1,13
# 021
MPN: 193656
DICHTUNG DER VORDEREN ABDECKUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 021
MPN: 245464
DICHTUNG DER VORDEREN ABDECKUNG
-Anwendbar nach Erschöpfung von 193656- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 193656
# 021
MPN: 323979
DICHTUNG DER VORDEREN ABDECKUNG
-Anwendbar nach Erschöpfung von 245464-
aus £30,29
aus £30,29
Dieses Teil ersetzt die Teilenummer 245464
# 022
MPN: 188717
ABDECKSTREIFEN
aus £16,03
aus £16,03
# 023
MPN: 183010
O-RING
aus £0,85
aus £0,85
# 024
MPN: 14324940
GEWINDESTECKER
aus £1,11
aus £1,11
# 025
MPN: 14303924
SCHRAUBEN
-M6 X 70-
aus £0,47
aus £0,47
# 025
MPN: 14305524
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
# 025
MPN: 14305624
SCHRAUBEN
-M6 X 35-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14305621
# 025
MPN: 14305924
SCHRAUBEN
-M6 X 45-
aus £0,53
aus £0,53
# 025
MPN: 14306024
SCHRAUBEN
-M6 X 50-
aus £1,35
aus £1,35
# 025
MPN: 14433124
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433121
# 025
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 026
MPN: 11197774
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 13525770
GEWINDEEINSATZ
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 103830
# 028
MPN: 236815
KOLBENKÜHLDÜSE
aus £21,19
aus £21,19
Dieses Teil ersetzt die Teilenummer 237016
# 029
MPN: 11181474
Scheibe
-Nicht mehr im Lieferumfang enthalten-
aus £0,47
aus £0,47
# 030
MPN: 14302921
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 252274-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 3099423
# 030
MPN: 252274
SCHRAUBE MIT Scheibe
aus £0,51
aus £0,51
# 031
MPN: 132877
NUSS
aus £1,54
aus £1,54
Dieses Teil ersetzt die Teilenummer 67190100
# 032
MPN: 12604274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 13541624
STEHBOLZEN
aus £9,44
aus £9,44
Dieses Teil ersetzt die Teilenummer 13541621
# 034
MPN: 14305324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 034
MPN: 231620
SCHRAUBEN
aus £0,47
aus £0,47
# 035
MPN: 10261860
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10279550 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 104280
GEWINDESTECKER
aus £4,95
aus £4,95
Dieses Teil ersetzt die Teilenummer 523977
# 037
MPN: 178348
Scheibe
aus £0,47
aus £0,47
# 038
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 14325140
GEWINDESTECKER
aus £0,96
aus £0,96
# 040
MPN: 236187
CONTAINING-SCHWUNGRAD
aus £14,18
aus £14,18
# 041
MPN: 207220
Rechte Motorbefestigungsstrebe
aus £827,99
aus £827,99
# 041
MPN: 207221
Linke Motorbefestigungsstrebe
aus £455,39
aus £455,39
# 042
MPN: 11190574
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499504
# 043
MPN: 11306934
SCHRAUBEN
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 11306921
# 044
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 216357
MOTORBEFESTIGUNGSBUCHSE
aus £99,75
aus £99,75
Dieses Teil ersetzt die Teilenummer 209069 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 15970634
SCHRAUBEN
aus £1,59
aus £1,59
# 047
MPN: 12646824
Scheibe
aus £0,48
aus £0,48
# 048
MPN: 127497
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 11369634
SCHRAUBEN
aus £3,52
aus £3,52
Dieses Teil ersetzt die Teilenummer 11369624
# 050
MPN: 176573
NUSS
aus £0,99
aus £0,99
Dieses Teil ersetzt die Teilenummer 158307
# 051
MPN: 12601774
Scheibe
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 12601779
# 052
MPN: 201207
DRUCKTRANSMITTER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 052
MPN: 304074
DRUCKTRANSMITTER
-Anwendbar nach Erschöpfung von 201207-
aus £71,28
aus £71,28
Dieses Teil ersetzt die Teilenummer 201207 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 219872
Drehzahlsensor der rechten Zylinderbank
aus £76,06
aus £76,06
# 053
MPN: 219873
DREHZAHLSENSOR DER LINKEN ZYLINDERBANK
aus £82,81
aus £82,81
# 054
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11567624 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 194756
STEHBOLZEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 217794-
aus £36,80
aus £36,80
# 056
MPN: 217794
STEHBOLZEN
aus £5,60
aus £5,60
Dieses Teil ersetzt die Teilenummer 194756
# 057
MPN: 215652
STEHBOLZEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 217796-
Ersetzung
Ersetzung
# 057
MPN: 217796
STEHBOLZEN
aus £5,52
aus £5,52
Dieses Teil ersetzt die Teilenummer 215652
# 058
MPN: 223577
GEWINDEEINSATZ
aus £2,38
aus £2,38
# 059
MPN: 187718
ENTLÜFTUNGSSTOPFEN
aus £3,53
aus £3,53
# 060
MPN: 10284460
Dichtung
aus £0,47
aus £0,47
# 061
MPN: 10441590
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
# 062
MPN: 206672
STEHBOLZEN
aus £3,46
aus £3,46
# 063
MPN: 10158801
ERWEITERBARE KAPPE
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 10158800
# 065
MPN: 213389
VERBINDER
aus £14,10
aus £14,10
