Eurospares-part-diagram-0123.webp)

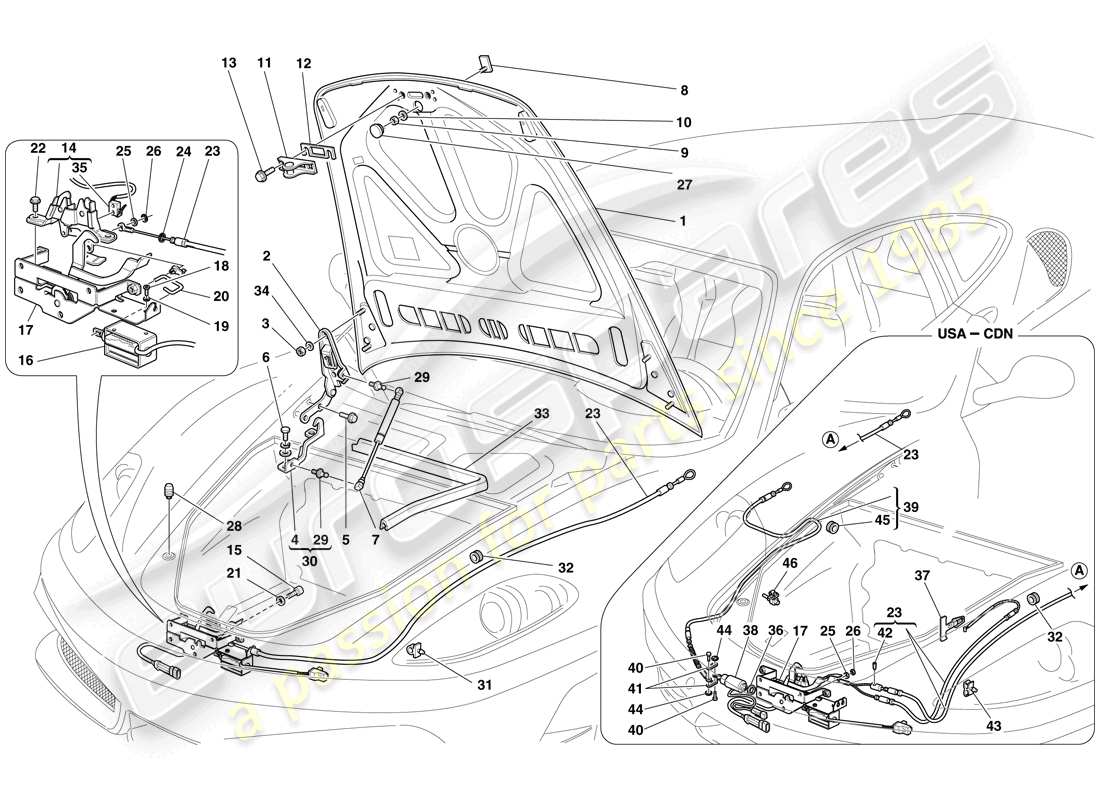

0123 - VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS
Ferrari F430 Scuderia Spider 16M (RHD) FRONT LID AND OPENING MECHANISM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 80870811
VOLLSTÄNDIGER FRONTDECKEL
aus £1.443,17
aus £1.443,17
Dieses Teil ersetzt die Teilenummer 65313111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 65712200
KOMPLETTES RECHTES SCHARNIER
-Anwendbar bis Ass. Nr. 74453-
aus £118,68
aus £118,68
# 002
MPN: 65712300
VOLLSTÄNDIGES SCHARNIER LINKS
-Anwendbar bis Ass. Nr. 74453-
aus £118,68
aus £118,68
# 002
MPN: 80945700
KOMPLETTES RECHTES SCHARNIER
-Anwendbar ab Ass. Nr. 74454-
aus £74,23
aus £74,23
# 002
MPN: 80945900
VOLLSTÄNDIGES SCHARNIER LINKS
-Anwendbar ab Ass. Nr. 74454-
aus £40,83
aus £40,83
# 003
MPN: 13832211
NUSS
aus £0,47
aus £0,47
# 004
MPN: 65710600
RECHTE HALTERUNG
aus £37,72
aus £37,72
# 004
MPN: 65710700
Linke Halterung
aus £37,72
aus £37,72
# 005
MPN: 16287124
SCHRAUBEN
aus £0,59
aus £0,59
# 006
MPN: 16287127
SCHRAUBEN
aus £0,47
aus £0,47
# 007
MPN: 67508100
DECKELSTÜTZE STOßDÄMPFER
-Anwendbar bis Ass. Nr. 74557-
aus £106,40
aus £106,40
Dieses Teil ersetzt die Teilenummer 65940000
# 007
MPN: 80136300
DECKELSTÜTZE STOßDÄMPFER
-Anwendbar ab Ass. Nr. 74558-
aus £15,20
aus £15,20
# 008
MPN: 65394800
VORDERES ABZEICHEN
Ersetzung
Ersetzung
# 009
MPN: 169180
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574121
# 010
MPN: 10519378
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519377, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 65770100
SCHLIEßPLATTE
aus £66,08
aus £66,08
# 012
MPN: 65772100
SHIM
aus £7,93
aus £7,93
# 013
MPN: 16286027
SCHRAUBEN
aus £0,53
aus £0,53
# 014
MPN: 67046200
VOLLSTÄNDIGE VORRICHTUNG ZUM ÖFFNEN DES FRONTDECKELS
aus £131,87
aus £131,87
Dieses Teil ersetzt die Teilenummer 65756700
# 015
MPN: 13027026
SCHRAUBEN
aus £0,54
aus £0,54
# 016
MPN: 65757300
AKTUATOR
aus £52,20
aus £52,20
# 017
MPN: 80804300
KOMPLETTE HALTERUNG
-Nicht für USA, CDN-
aus £172,22
aus £172,22
# 017
MPN: 80807300
KOMPLETTE HALTERUNG
-Gilt für USA, CDN-
aus £258,34
aus £258,34
# 018
MPN: 13271814
SCHRAUBEN
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 13271811
# 019
MPN: 127492
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 106848
# 020
MPN: 65777800
STOCK
aus £30,68
aus £30,68
# 021
MPN: 11194674
Scheibe
aus £0,47
aus £0,47
# 022
MPN: 16296927
SCHRAUBEN
aus £0,47
aus £0,47
# 023
MPN: 65801300
KABEL ZUM ÖFFNEN DES FRONTDECKELS
-Nicht für USA, CDN-
aus £48,78
aus £48,78
# 023
MPN: 69328800
KABEL ZUM ÖFFNEN DES FRONTDECKELS
-Gilt für USA, CDN-
aus £167,03
aus £167,03
# 024
MPN: 11087676
SPRENGRING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11087675
# 025
MPN: 14496101
Scheibe
aus £0,47
aus £0,47
# 026
MPN: 11087476
SPRENGRING
aus £3,00
aus £3,00
# 027
MPN: 14506787
DECKEL
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 62773100
# 028
MPN: 65546600
STOSSDÄMPFER
aus £0,47
aus £0,47
# 029
MPN: 65939900
STIFT
-Anwendbar bis Ass. Nr. 74557-
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 63402800, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 65939900
STIFT
-Anwendbar ab Ass. Nr. 74558-
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 63402800, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 66465900
Linke Halterungsbaugruppe
-Anwendbar ab Ass. Nr. 74558-
aus £54,64
aus £54,64
# 030
MPN: 69977000
RECHTE HALTERUNGSBAUGRUPPE
aus £40,44
aus £40,44
# 030
MPN: 69977100
Linke Halterungsbaugruppe
-Anwendbar bis Ass. Nr. 74557-
aus £73,53
aus £73,53
# 031
MPN: 62854300
CLIP
aus £0,51
aus £0,51
# 032
MPN: 10396180
KABELTÜLLE
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 10459687
# 033
MPN: 65850000
GEPÄCKRAUM-DICHTUNG
aus £45,79
aus £45,79
# 034
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601571 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 67493300
MIKROSCHALTER
aus £19,21
aus £19,21
# 036
MPN: 60538800
RINGMUTTER
-Gilt für USA, CDN-
aus £4,07
aus £4,07
# 037
MPN: 67053000
KINDERSICHERHEITSGRIFF
-Gilt für USA, CDN-
aus £22,43
aus £22,43
# 038
MPN: 67365100
AKTUATOR
-Gilt für USA, CDN-
aus £86,65
aus £86,65
# 039
MPN: 67405000
NOTFALLKABEL
-Gilt für USA, CDN-
aus £36,57
aus £36,57
# 040
MPN: 67555700
STIFT
-Gilt für USA, CDN-
aus £2,46
aus £2,46
# 041
MPN: 67558300
BREMSAUFHÄNGER
-Gilt für USA, CDN-
aus £3,24
aus £3,24
# 042
MPN: 60276805
DÜBEL
-Gilt für USA, CDN-
aus £0,71
aus £0,71
# 043
MPN: 62854300
CLIP
-Gilt für USA, CDN-
aus £0,53
aus £0,53
# 044
MPN: 11087476
SPRENGRING
-Gilt für USA, CDN-
aus £3,00
aus £3,00
# 045
MPN: 10396180
KABELTÜLLE
-Gilt für USA, CDN-
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 10459687
# 046
MPN: 177553
KLEMME
-Anwendbar ab Ass. Nr. 72260-
aus £0,47
aus £0,47
-part-diagram-0124.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AUSSTELLFENSTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RACING SEAT-4 POINT SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERES KLEINKRAMFACH TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULISCHES F1 GETRIEBE UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHVERKLEIDUNG UND CONTAINERWANNE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKABEL UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHSTEUERUNG UND KLAPPE TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHMIKROSCHALTER UND STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPE TEILEDIAGRAMM")
