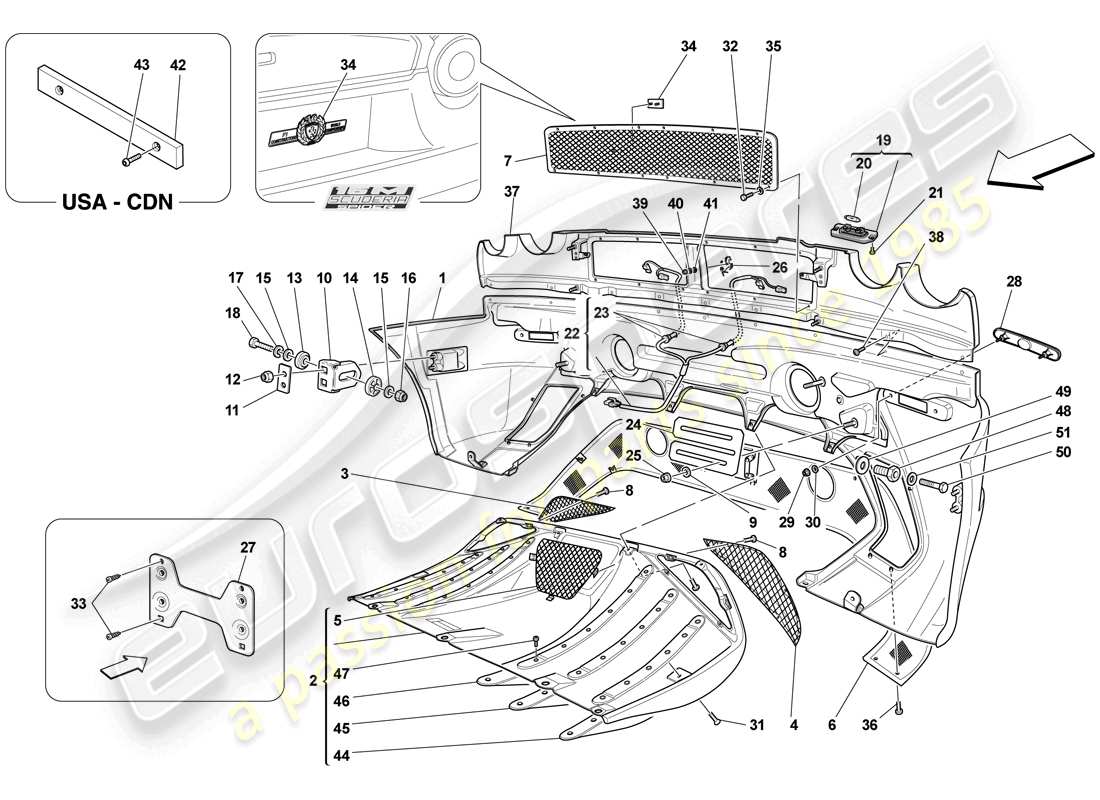

0132 - Hintere Stoßstange
Ferrari F430 Scuderia Spider 16M (RHD) REAR BUMPER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

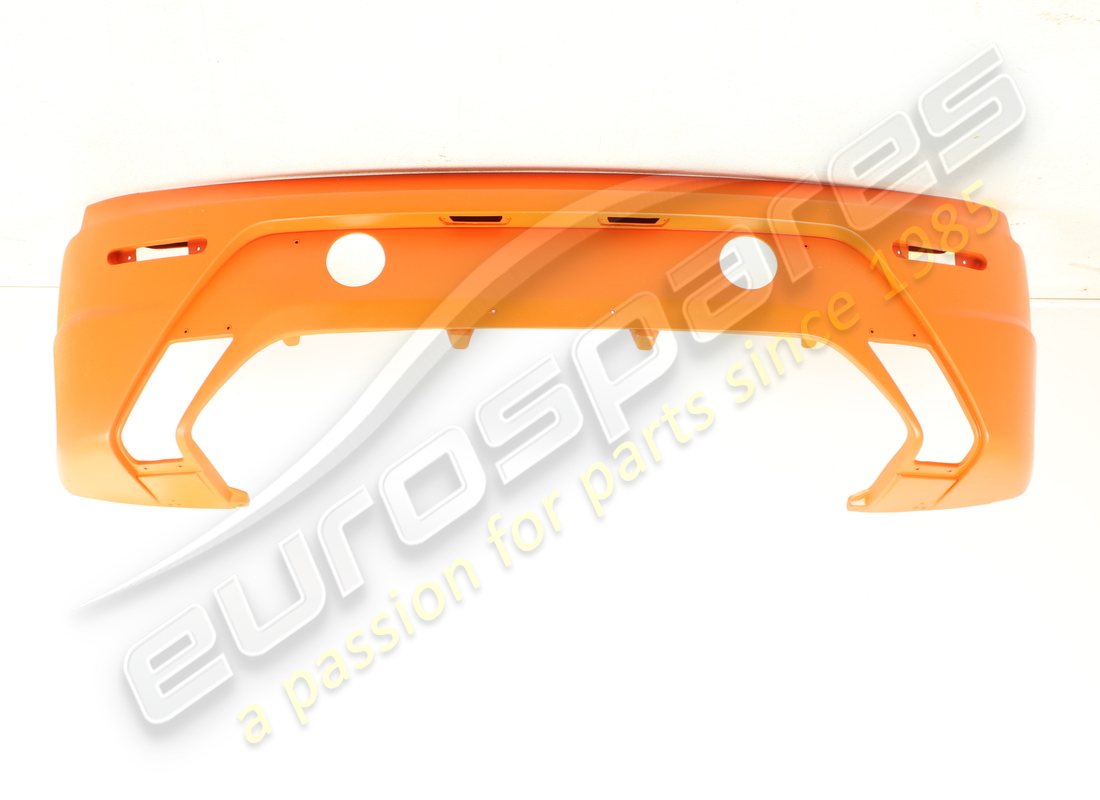

# 001
MPN: 69828810
Hintere Stoßstange
-Nicht für USA, CDN, J-
aus £2.241,38
aus £2.241,38
# 001
MPN: 80627510
Hintere Stoßstange
-Gilt für USA, CDN-
aus £4.805,74
aus £4.805,74
# 001
MPN: 81491910
Hintere Stoßstange
-Gilt für J-
aus £5.149,01
aus £5.149,01

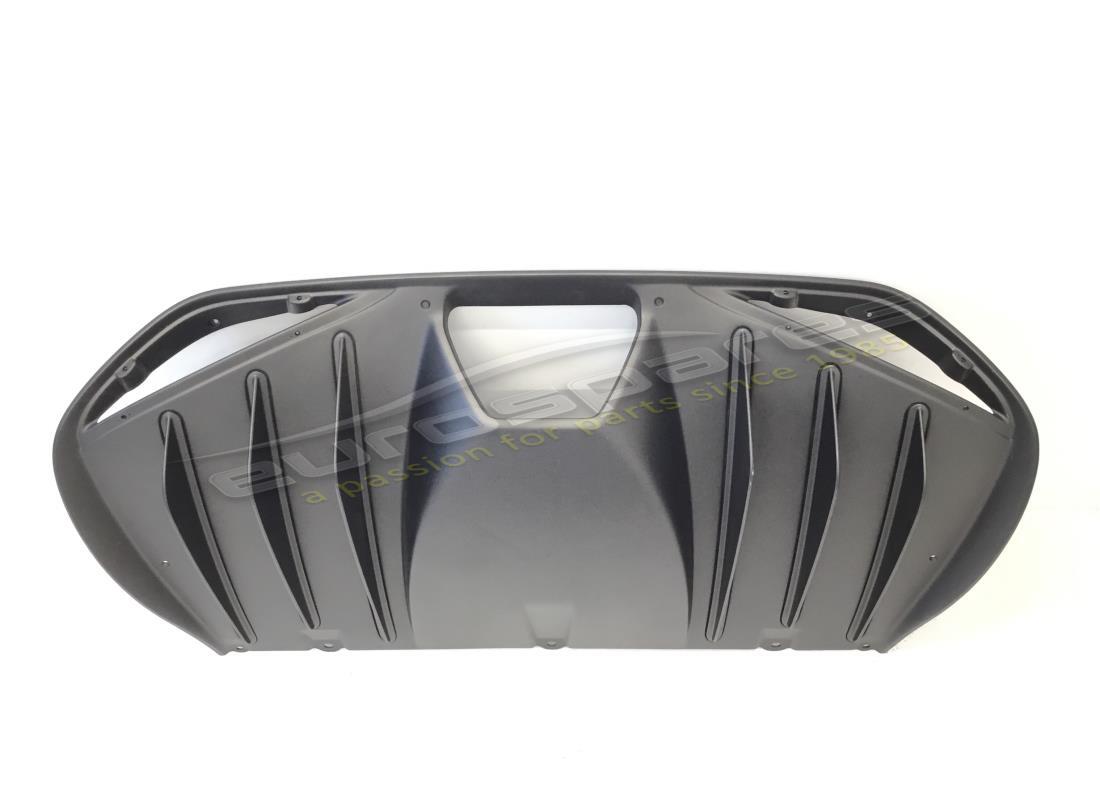

# 002
MPN: 80195100
UNTERE VERKLEIDUNG DER HECKSTOßSTANGE
aus £3.428,21
aus £3.428,21
# 002
MPN: 80935900
UNTERE VERKLEIDUNG DER HECKSTOßSTANGE
-Carbon-Version-
aus £9.318,46
aus £9.318,46
# 003
MPN: 80195600
RECHTER HINTERER KÜHLERGRILL
aus £89,80
aus £89,80
# 004
MPN: 80195700
HINTERER KÜHLERGRILL LINKS
aus £95,17
aus £95,17
# 005
MPN: 80861400
ZENTRALER KÜHLERGRILL
aus £111,03
aus £111,03
# 006
MPN: 80267200
UNTERER KÜHLERGRILL
-Nicht für J-
aus £838,13
aus £838,13
Dieses Teil ersetzt die Teilenummer 80332600 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 81438100
UNTERER KÜHLERGRILL
-Gilt für J-
aus £1.156,52
aus £1.156,52
# 007
MPN: 80635500
OBERER KÜHLERGRILL
-Nicht für Spider 16M-
aus £232,70
aus £232,70
# 007
MPN: 81984300
OBERER KÜHLERGRILL
-Anwendbar für Spider 16M-
aus £169,88
aus £169,88
# 008
MPN: 80365900
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82007000-
aus £0,47
aus £0,47
# 008
MPN: 82007000
SCHRAUBEN
aus £0,51
aus £0,51
# 009
MPN: 12644301
Scheibe
aus £0,62
aus £0,62
# 010
MPN: 80582400
SEITLICHE LINKE STOßSTANGEN-MONTAGEHALTERUNG
aus £259,82
aus £259,82
Dieses Teil ersetzt die Teilenummer 80583000
# 011
MPN: 80690400
SHIM
-Bei Bedarf installiert-
aus £5,13
aus £5,13
# 011
MPN: 80690500
SHIM
-Bei Bedarf installiert-
aus £5,13
aus £5,13
# 012
MPN: 104030
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 013
MPN: 62128200
EXTERNER ABSTANDSHALTER
aus £1,03
aus £1,03
# 014
MPN: 62128300
INTERNER ABSTANDSHALTER
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 83203700
# 015
MPN: 12646801
Scheibe
aus £0,68
aus £0,68
Dieses Teil ersetzt die Teilenummer 12644682
# 016
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601471, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 11307021
SCHRAUBEN
aus £3,29
aus £3,29
# 019
MPN: 186180
KENNZEICHENBELEUCHTUNG
aus £9,38
aus £9,38
Dieses Teil ersetzt die Teilenummer 175204 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10857790
LAMPE
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 101524
# 021
MPN: 13271911
SCHRAUBEN
aus £0,71
aus £0,71
# 022
MPN: 182985
PLATTENLICHTKABEL
aus £72,10
aus £72,10
# 023
MPN: 10399280
KABELTÜLLE
aus £0,81
aus £0,81
# 024
MPN: 80690000
RECHTE UNTERSCHEIBE
-Bei Bedarf installiert-
aus £5,90
aus £5,90
# 024
MPN: 80690100
Linke Unterlegscheibe
-Bei Bedarf installiert-
aus £5,90
aus £5,90
# 024
MPN: 80690200
RECHTE UNTERSCHEIBE
-Bei Bedarf installiert-
aus £6,10
aus £6,10
# 024
MPN: 80690300
Linke Unterlegscheibe
-Bei Bedarf installiert-
aus £6,10
aus £6,10
# 025
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen

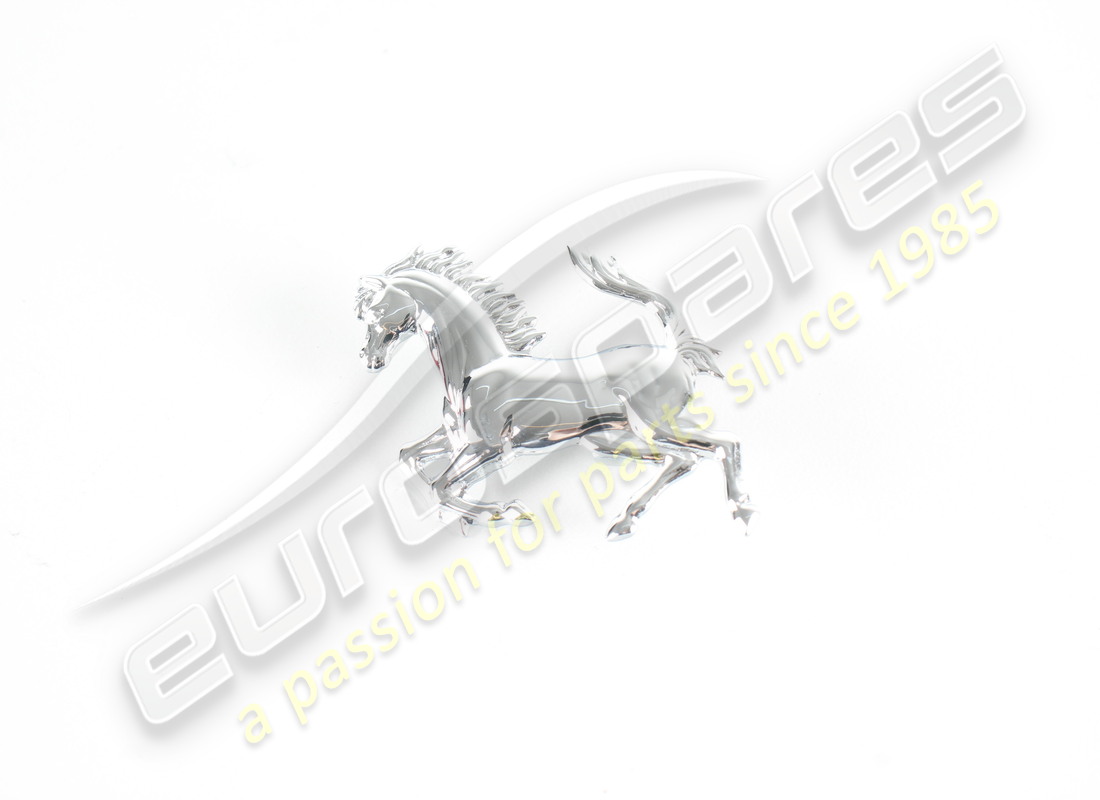

# 026
MPN: 80610400
ABZEICHEN TANZENDES PFERD
aus £12,37
aus £12,37
# 027
MPN: 65887600
HINTERE KENNZEICHENHALTERUNG
-Gilt für J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 81041900-
aus £188,65
aus £188,65
# 027
MPN: 81041000
HINTERE KENNZEICHENHALTERUNG
-Gilt für EU GS, GOLFO, UK-
aus £28,19
aus £28,19
# 027
MPN: 81041700
KENNZEICHENHALTERUNG
-Gilt für AUS, CINA-
aus £85,80
aus £85,80
# 027
MPN: 81041800
KENNZEICHENHALTERUNG
-Gilt für USA, CDN-
aus £57,20
aus £57,20
# 027
MPN: 81041900
KENNZEICHENHALTERUNG
-Gilt für J-
aus £280,25
aus £280,25
# 028
MPN: 67091000
REFLEKTORLINSE
aus £16,23
aus £16,23
# 029
MPN: 12578011
NUSS
aus £0,47
aus £0,47
# 030
MPN: 13577701
Scheibe
aus £0,47
aus £0,47
# 031
MPN: 62797600
SCHRAUBEN
-Schwarz-
aus £0,60
aus £0,60
Dieses Teil ersetzt die Teilenummer 68989900
# 032
MPN: 10444587
SCHRAUBEN
aus £0,47
aus £0,47
# 033
MPN: 13027021
SCHRAUBEN
aus £0,53
aus £0,53
# 033
MPN: 16084377
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13027021-
aus £0,54
aus £0,54
# 033
MPN: 65864100
SCHRAUBEN
-Gilt für J-
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 65864200
# 034
MPN: 80624100
ETIKETT
-Nicht für Spider 16M-
aus £319,47
aus £319,47
# 034
MPN: 82119000
16M-LOGO
-Anwendbar für Spider 16M-
aus £328,64
aus £328,64
# 035
MPN: 12601077
Scheibe
aus £0,47
aus £0,47
# 036
MPN: 80818300
SCHRAUBEN
aus £0,47
aus £0,47
# 037
MPN: 81624500
VERBINDER
-Anwendbar für Spider 16M-
aus £2.835,51
aus £2.835,51
# 038
MPN: 15784077
SCHRAUBEN
aus £2,46
aus £2,46
# 039
MPN: 16101777
NUSS
aus £0,54
aus £0,54
# 040
MPN: 12600477
Scheibe
aus £0,47
aus £0,47
# 041
MPN: 14496178
Scheibe
aus £0,47
aus £0,47
# 042
MPN: 81177200
ABSORBER
-Gilt für USA, CDN-
aus £132,59
aus £132,59
# 043
MPN: 15784177
SCHRAUBEN
-Gilt für USA, CDN-
Ersetzung
Ersetzung
# 044
MPN: 80195300
EXTERNE HINTERE rechte FIN
aus £326,14
aus £326,14
# 044
MPN: 80331800
Externe hintere linke Flosse
aus £326,14
aus £326,14
# 044
MPN: 80841700
EXTERNE HINTERE rechte FIN
-Carbon-Version-
aus £886,01
aus £886,01
# 044
MPN: 80842000
Externe hintere linke Flosse
-Carbon-Version-
aus £886,01
aus £886,01
# 045
MPN: 80195400
ZENTRALE HINTERE RECHTE FIN
aus £326,14
aus £326,14
# 045
MPN: 80331900
ZENTRALE HINTERE LINKE FINNE
aus £326,14
aus £326,14
# 045
MPN: 80841800
ZENTRALE HINTERE RECHTE FIN
-Carbon-Version-
aus £886,01
aus £886,01
# 045
MPN: 80842100
ZENTRALE HINTERE LINKE FINNE
-Carbon-Version-
aus £886,01
aus £886,01
# 046
MPN: 80195500
INTERNE HINTERE RECHTE FIN
aus £326,14
aus £326,14
# 046
MPN: 80332000
INTERNE HINTERE LINKE FIN
aus £326,14
aus £326,14
# 046
MPN: 80841900
INTERNE HINTERE RECHTE FIN
-Carbon-Version-
aus £886,01
aus £886,01
# 046
MPN: 80842200
INTERNE HINTERE LINKE FIN
-Carbon-Version-
aus £886,01
aus £886,01
# 047
MPN: 15931016
SCHRAUBEN
aus £1,32
aus £1,32
# 048
MPN: 80955300
SCHRAUBEN
aus £21,60
aus £21,60
# 049
MPN: 12601074
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601070, die wir auf Lager haben
# 050
MPN: 10444724
SCHRAUBEN
-M4 X 14-
aus £1,03
aus £1,03
# 051
MPN: 12624178
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12624177
-part-diagram-0133.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RACING SEAT-4 POINT SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERES KLEINKRAMFACH TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULISCHES F1 GETRIEBE UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHVERKLEIDUNG UND CONTAINERWANNE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKABEL UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHSTEUERUNG UND KLAPPE TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) DACHMIKROSCHALTER UND STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) AUSSTELLFENSTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA SPIDER 16M (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
