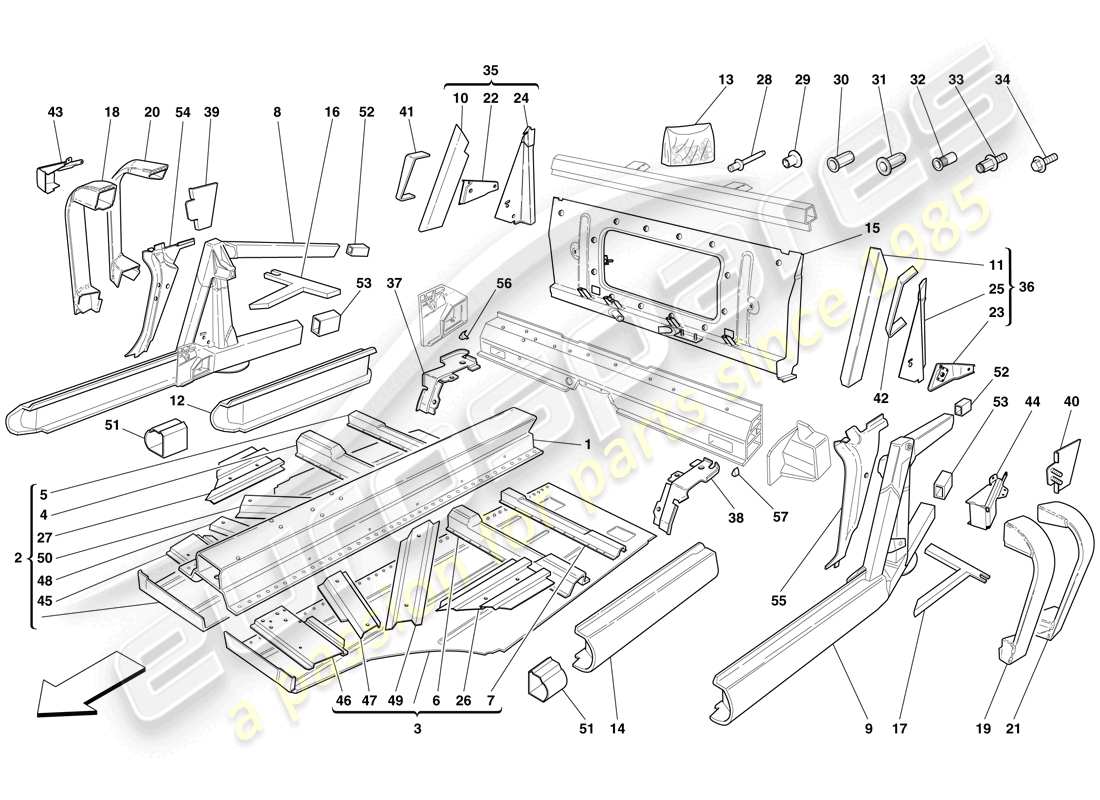

0104 - ZENTRALE ELEMENTE UND PANEELE
Ferrari F430 Scuderia Spider 16M (USA) CENTRAL ELEMENTS AND PANELS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 985194938
KOMPLETTE MITTELKONSOLE
Ersetzung
Ersetzung
# 002
MPN: 81035211
KOMPLETTES RECHTES HALBGESCHOSS
-Nicht für GD-
aus £3.189,09
aus £3.189,09
Dieses Teil ersetzt die Teilenummer 81035200
# 002
MPN: 81778011
KOMPLETTES RECHTES HALBGESCHOSS
-Gilt für GD-
aus £3.189,09
aus £3.189,09
Dieses Teil ersetzt die Teilenummer 81778000
# 003
MPN: 81035311
KOMPLETTES HALBGESCHOSS LINKS
-Nicht für GD-
aus £3.189,09
aus £3.189,09
Dieses Teil ersetzt die Teilenummer 81035300
# 003
MPN: 81778111
KOMPLETTES HALBGESCHOSS LINKS
-Gilt für GD-
aus £3.189,09
aus £3.189,09
Dieses Teil ersetzt die Teilenummer 81778100
# 004
MPN: 985207193
RECHTER VORDERER QUERTRÄGER
-ASM-Genehmigung anfordern-
Ersetzung
Ersetzung
# 005
MPN: 985205203
RECHTER HINTERER QUERTRÄGER
-ASM-Genehmigung anfordern-
Ersetzung
Ersetzung
# 006
MPN: 985207192
LINKER VORDERER QUERTRÄGER
-ASM-Genehmigung anfordern-
Ersetzung
Ersetzung
# 007
MPN: 985205202
LINKER HINTERER QUERTRÄGER
-ASM-Genehmigung anfordern-
Ersetzung
Ersetzung
# 008
MPN: 68886511
RECHTER HINTERER SEITENSCHWELLER
-Nicht für Spider 16M- -ASM-Autorisierung anfordern-
Ersetzung
Ersetzung
# 008
MPN: 69326511
RECHTER HINTERER SEITENSCHWELLER
-Gilt für Spider 16M- -ASM-Autorisierung anfordern-
aus £3.203,25
aus £3.203,25
Dieses Teil ersetzt die Teilenummer 69326500
# 009
MPN: 68886611
LINKER SEITENSCHWELLER HINTER
-Nicht für Spider 16M- -ASM-Autorisierung anfordern-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 68886600
# 009
MPN: 69326611
LINKER SEITENSCHWELLER HINTER
-Gilt für Spider 16M- -ASM-Autorisierung anfordern-
aus £3.203,25
aus £3.203,25
Dieses Teil ersetzt die Teilenummer 69326600
# 010
MPN: 985166232
VERSTÄRKUNG DER RECHTEN KASTENTEILE
aus £151,00
aus £151,00
Dieses Teil ersetzt die Teilenummer 166232
# 011
MPN: 985166132
VERSTÄRKUNG DER LINKEN KASTENTEILE
Ersetzung
Ersetzung
# 012
MPN: 985201435
RH SILL
Ersetzung
Ersetzung
# 013
MPN: 70000950
REPARATUREINSÄTZE-KIT
aus £990,98
aus £990,98
# 014
MPN: 985201434
Linke Schwelle
Ersetzung
Ersetzung
# 015
MPN: 985202560
KOMPLETTE FRONT-FIREWALL
-Nicht für Spider 16M-
aus £783,34
aus £783,34
Dieses Teil ersetzt die Teilenummer 202560
# 015
MPN: 985216187
KOMPLETTE FRONT-FIREWALL
-Anwendbar für Spider 16M-
Ersetzung
Ersetzung
# 016
MPN: 64811011
HINTERER RECHTER BEFESTIGUNGSRAHMEN
aus £141,56
aus £141,56
Dieses Teil ersetzt die Teilenummer 64811000
# 017
MPN: 64811111
HINTERER LINKER BEFESTIGUNGSRAHMEN
aus £141,56
aus £141,56
Dieses Teil ersetzt die Teilenummer 64811100
# 018
MPN: 65153411
RECHTE VORDERE SEITLICHE UNTERSTRUKTUR
-ASM-Genehmigung anfordern-
aus £745,59
aus £745,59
Dieses Teil ersetzt die Teilenummer 65153400, die wir auf Lager haben
# 019
MPN: 65153511
UNTERSTRUKTUR VORNE LINKS SEITLICH
-ASM-Genehmigung anfordern-
aus £160,43
aus £160,43
Dieses Teil ersetzt die Teilenummer 65153500
# 020
MPN: 65998111
RECHTER HINTEN SEITLICHER UNTERSTRUKTUR
aus £351,14
aus £351,14
Dieses Teil ersetzt die Teilenummer 65998100, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 65998211
LINKE HINTEN SEITLICHE UNTERSTRUKTUR
aus £191,84
aus £191,84
Dieses Teil ersetzt die Teilenummer 65998200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 64804311
VERSTÄRKUNG DER RECHTEN WICKLER-MONTAGE
aus £56,62
aus £56,62
Dieses Teil ersetzt die Teilenummer 64804300, die wir auf Lager haben
# 023
MPN: 64804411
VERSTÄRKUNG DER LINKEN WICKLER-MONTAGE
Dieses Teil ersetzt die Teilenummer 64804400, die wir auf Lager haben
# 024
MPN: 64803511
RECHTE SEITLICHE PLATTE
Ersetzung
Ersetzung
# 025
MPN: 64803611
LINKE SEITLICHE PLATTE
Dieses Teil ersetzt die Teilenummer 64803600
# 026
MPN: 985237838
LH-AUFPRALLVERSTÄRKUNG
# 027
MPN: 985237840
RH IMPACT-VERSTÄRKUNG
# 028
MPN: 14642891
POPNIET
-L. 14 mm-
aus £0,71
aus £0,71
# 029
MPN: 65133800
SELBSTStechende Niete
-L. 6.4 mm-
aus £0,54
aus £0,54
# 030
MPN: 15180411
NIET
aus £0,96
aus £0,96
# 030
MPN: 15624211
SECHSECKIGE NIET
-M4-
aus £0,81
aus £0,81
# 030
MPN: 15624311
SECHSECKIGE NIET
-M5-
aus £1,96
aus £1,96
# 030
MPN: 15624411
SECHSECKIGE NIET
-M6- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 248146-
aus £0,87
aus £0,87
# 030
MPN: 15624511
SECHSECKIGE NIET
-M8-
aus £0,71
aus £0,71
# 030
MPN: 248146
SECHSECKIGE NIET
-M6-
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 15624411
# 031
MPN: 65151200
NIET
-M6-
aus £3,00
aus £3,00
# 032
MPN: 166101
Rändelniete
-M4-
aus £0,87
aus £0,87
# 032
MPN: 60853400
NIET
aus £0,87
aus £0,87
# 032
MPN: 65135000
Rändelniete
-M8-
aus £0,73
aus £0,73
# 032
MPN: 65319800
Rändelniete mit Mutter
-M5-
aus £0,54
aus £0,54
# 032
MPN: 65930400
Rändelniete
-M6-
aus £0,58
aus £0,58
# 033
MPN: 65065400
BOLZEN MIT SECHSECKIGEM KOPF
-M6-
aus £1,98
aus £1,98
# 034
MPN: 13836771
SCHRAUBEN
aus £1,31
aus £1,31
# 035
MPN: 66464811
HINTERER RECHTER SÄULENKASTENTEIL
-ASM-Genehmigung anfordern-
aus £481,33
aus £481,33
Dieses Teil ersetzt die Teilenummer 66464800, die wir auf Lager haben
# 036
MPN: 66464911
HINTERER LINKER SÄULENKASTENTEIL
-ASM-Genehmigung anfordern-
aus £481,33
aus £481,33
Dieses Teil ersetzt die Teilenummer 66464900, die wir auf Lager haben
# 037
MPN: 65386111
ZENTRALE ABDECKUNG RECHTE MONTAGE
aus £31,13
aus £31,13
Dieses Teil ersetzt die Teilenummer 65386100
# 038
MPN: 65386211
ZENTRALE ABDECKUNG LINKS MONTAGE
aus £31,13
aus £31,13
Dieses Teil ersetzt die Teilenummer 65386200
# 039
MPN: 985219918
RECHTES TANKSCHUTZBLECH
Ersetzung
Ersetzung
# 040
MPN: 985219843
LINKES TANKSCHUTZBLECH
Ersetzung
Ersetzung
# 041
MPN: 65903611
RH STRIKER-VERSTÄRKUNG
Ersetzung
Ersetzung
# 042
MPN: 65903711
VERSTÄRKUNG DES LINKEN Stürmers
aus £20,88
aus £20,88
Dieses Teil ersetzt die Teilenummer 65903700
# 043
MPN: 985202682
RECHTE HINTERE VERSTÄRKUNG
Ersetzung
Ersetzung
# 044
MPN: 985202681
VERSTÄRKUNG HINTEN LINKS
Ersetzung
Ersetzung
# 045
MPN: 985207194
BATTERIEMONTAGE VORDERER QUERTRÄGER
-Nicht für GD-
Ersetzung
Ersetzung
# 045
MPN: 985208941
BATTERIEMONTAGE VORDERER QUERTRÄGER
-Gilt für GD-
Ersetzung
Ersetzung
# 046
MPN: 985207195
BEFESTIGUNG DES GASPEDALS FUSION VORNE OMEGA
-Nicht für GD-
Ersetzung
Ersetzung
# 046
MPN: 985208940
BEFESTIGUNG DES GASPEDALS FUSION VORNE OMEGA
-Gilt für GD-
Ersetzung
Ersetzung
# 047
MPN: 985238912
VERSTÄRKUNG VORNE LINKS
# 048
MPN: 985238913
VERSTÄRKUNG VORNE RECHTS
# 049
MPN: 985238914
VERSTÄRKUNG HINTEN LINKS
Ersetzung
Ersetzung
# 050
MPN: 985238915
RECHTE HINTERE VERSTÄRKUNG
Ersetzung
Ersetzung
# 051
MPN: 985181981
REPARATURKERN
Ersetzung
Ersetzung
# 052
MPN: 985181980
OBERER INNENKERN
Ersetzung
Ersetzung
# 053
MPN: 985181979
UNTERER INTERNER KERN
Ersetzung
Ersetzung
# 054
MPN: 69424411
RECHTE MITTELSÄULE
-Anwendbar für Spider 16M-
Ersetzung
Ersetzung
# 055
MPN: 69424511
LINKE MITTELSÄULE
-Anwendbar für Spider 16M-
Ersetzung
Ersetzung
# 056
MPN: 69408411
RECHTE HALTERUNG
-Anwendbar für Spider 16M-
# 057
MPN: 69408511
Linke Halterung
-Anwendbar für Spider 16M-
-part-diagram-0105.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHVERKLEIDUNG UND CONTAINERWANNE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKABEL UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHSTEUERUNG UND KLAPPE TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHMIKROSCHALTER UND STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AUSSTELLFENSTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RACING SEAT-4 POINT SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERES KLEINKRAMFACH TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULISCHES F1 GETRIEBE UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
