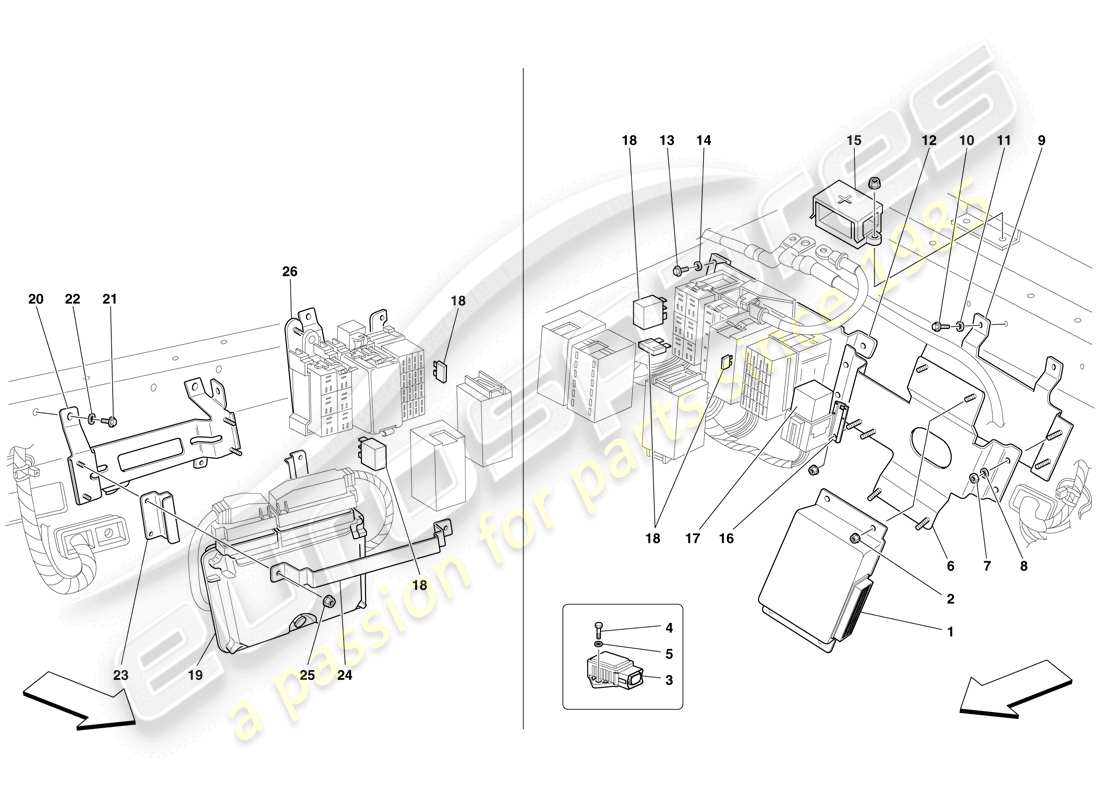

0146 - Steuergeräte für den hinteren Fahrgastraum
Ferrari F430 Scuderia Spider 16M (USA) REAR PASSENGER COMPARTMENT ECUs Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
243241
DIFFERENZ-ECU
aus
£946,81
aus
£946,81
#
002
MPN:
113647
NUSS
aus
£0,53
aus
£0,53
#
003
MPN:
206070
GIERSENSOR
-Gültig bis zur Erschöpfung-
aus
£78,75
aus
£78,75
#
003
MPN:
317783
GIERSENSOR
-Anwendbar nach Erschöpfung von 206070-
aus
£171,07
aus
£171,07
Dieses Teil ersetzt die Teilenummer 206070, die wir auf Lager haben
#
004
MPN:
10902424
SCHRAUBEN
aus
£0,53
aus
£0,53
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben
- und 3 mehr. Klicken Sie hier, um Details anzuzeigen
#
005
MPN:
12601274
Scheibe
aus
£0,53
aus
£0,53
Dieses Teil ersetzt die Teilenummer 12601221
- und 5 mehr. Klicken Sie hier, um Details anzuzeigen
#
006
MPN:
67505400
LINKE OBERE HALTERUNG
-Stahl- -Nicht mehr lieferbar- -Ersetzt durch 81036000-
aus
£10,90
aus
£10,90
#
006
MPN:
81036000
LINKE OBERE HALTERUNG
-Aluminium- -Ersetzt 67505400-
aus
£50,01
aus
£50,01
#
007
MPN:
12575411
NUSS
Ersetzung
Ersetzung
#
008
MPN:
12620474
Scheibe
aus
£0,53
aus
£0,53
Dieses Teil ersetzt die Teilenummer 12620479
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
009
MPN:
67420900
LINKE UNTERE HALTERUNG
-Stahl- -Anwendbar nach Erschöpfung von 81035700-
aus
£5,70
aus
£5,70
#
009
MPN:
81035700
LINKE UNTERE HALTERUNG
-Aluminium- -Anwendbar bis zur Erschöpfung-
aus
£41,42
aus
£41,42
#
010
MPN:
16296924
SCHRAUBEN
aus
£0,52
aus
£0,52
Dieses Teil ersetzt die Teilenummer 289834
#
011
MPN:
12620474
Scheibe
aus
£0,54
aus
£0,54
Dieses Teil ersetzt die Teilenummer 12620479
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
012
MPN:
67420800
LINKE SEITEN-ECU-BEFESTIGUNGSHALTERUNG
-Stahl- -Anwendbar für USA, CDN-
aus
£8,86
aus
£8,86
#
012
MPN:
67420800
LINKE SEITEN-ECU-BEFESTIGUNGSHALTERUNG
-Stahl- -Nicht für USA, CDN- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 81035600-
aus
£8,86
aus
£8,86
#
012
MPN:
81035600
LINKE SEITEN-ECU-BEFESTIGUNGSHALTERUNG
-Aluminium- -Ersetzt 67420800- -Nicht für USA, CDN-
aus
£36,80
aus
£36,80
#
013
MPN:
16296924
SCHRAUBEN
aus
£0,50
aus
£0,50
Dieses Teil ersetzt die Teilenummer 289834
#
014
MPN:
12620474
Scheibe
aus
£0,53
aus
£0,53
Dieses Teil ersetzt die Teilenummer 12620479
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
015
MPN:
170114
KLEMMENBLOCK
-Auch mit Batteriepluskabel 233462- im Lieferumfang enthalten
aus
£7,76
aus
£7,76
Dieses Teil ersetzt die Teilenummer 153357
- und 3 mehr. Klicken Sie hier, um Details anzuzeigen
#
016
MPN:
155184
Halterung
aus
£6,70
aus
£6,70
#
017
MPN:
228646
50 EIN RELAIS
aus
£23,58
aus
£23,58
#
017
MPN:
233100
F1 PUMPENRELAIS
aus
£6,03
aus
£6,03
#
018
MPN:
170061
50 EINE MAXI-SICHERUNG
aus
£3,16
aus
£3,16
#
018
MPN:
170093
30 EINE MAXI-SICHERUNG
aus
£8,60
aus
£8,60
#
018
MPN:
172871
60 EINE MAXI-SICHERUNG
aus
£9,13
aus
£9,13
#
018
MPN:
172875
5 EINE MINI-SICHERUNG
aus
£5,82
aus
£5,82
#
018
MPN:
172876
7.5 EINE MINI-SICHERUNG
aus
£5,90
aus
£5,90
#
018
MPN:
172877
10 EINE MINI-SICHERUNG
aus
£5,98
aus
£5,98
#
018
MPN:
172878
15 EINE MINI-SICHERUNG
aus
£4,15
aus
£4,15
#
018
MPN:
172879
20 EINE MINI-SICHERUNG
aus
£4,86
aus
£4,86
#
018
MPN:
172881
30 EINE MINI-SICHERUNG
aus
£5,90
aus
£5,90
#
018
MPN:
227285
20/10 EIN MIKRORELAIS
aus
£15,09
aus
£15,09
Dieses Teil ersetzt die Teilenummer 161591, die wir auf Lager haben
#
018
MPN:
227286
30 EIN MIKRORELAIS
aus
£21,70
aus
£21,70
#
019
MPN:
227077
F1 GETRIEBESTEUER-ECU
-Nicht für USA, CDN, J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 245265-
Ersetzung
Ersetzung
#
019
MPN:
239562
F1 GETRIEBESTEUER-ECU
-Gilt für USA, CDN- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 247895-
Ersetzung
Ersetzung
#
019
MPN:
245026
F1 GETRIEBESTEUER-ECU
-Gilt für J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 247896-
Ersetzung
Ersetzung
#
019
MPN:
245265
F1 GETRIEBESTEUER-ECU
-Nicht für USA, CDN, J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 248164-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 227077
#
019
MPN:
247895
F1 GETRIEBESTEUER-ECU
-Mit Anti-Klopf-SW- -Gilt für USA, CDN- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 254520-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 239562
#
019
MPN:
247896
F1 GETRIEBESTEUER-ECU
-Mit Anti-Klopf-SW- -Gilt für J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 254521-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 245026
#
019
MPN:
248164
F1 GETRIEBESTEUER-ECU
-Nicht für USA, CDN, J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 248165-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 245265
#
019
MPN:
248165
F1 GETRIEBESTEUER-ECU
-Nicht für USA, CDN, J- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 254519-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 248164
#
019
MPN:
254519
F1 GETRIEBESTEUER-ECU
-Nicht für USA, CDN, J-
aus
£1.496,37
aus
£1.496,37
Dieses Teil ersetzt die Teilenummer 248165
#
019
MPN:
254520
F1 GETRIEBESTEUER-ECU
-Mit Anti-Klopf-SW- -Gilt für USA, CDN-
aus
£997,50
aus
£997,50
Dieses Teil ersetzt die Teilenummer 247895
#
019
MPN:
254521
F1 GETRIEBESTEUER-ECU
-Mit Anti-Klopf-SW- -Gilt für J-
aus
£997,50
aus
£997,50
Dieses Teil ersetzt die Teilenummer 247896
#
020
MPN:
67421000
RECHTE UNTERE HALTERUNG
-Stahl- -Nicht mehr lieferbar- -Ersetzt durch 81035800-
aus
£9,34
aus
£9,34
#
020
MPN:
81035800
RECHTE UNTERE HALTERUNG
-Aluminium- -Ersetzt 67421000-
aus
£57,89
aus
£57,89
#
021
MPN:
16296924
SCHRAUBEN
aus
£0,51
aus
£0,51
Dieses Teil ersetzt die Teilenummer 289834
#
022
MPN:
12620474
Scheibe
aus
£0,53
aus
£0,53
Dieses Teil ersetzt die Teilenummer 12620479
- und 1 mehr. Klicken Sie hier, um Details anzuzeigen
#
023
MPN:
67420500
OBERE HALTERUNG
-Stahl- -Nicht mehr lieferbar- -Ersetzt durch 81034700-
aus
£5,78
aus
£5,78
#
023
MPN:
81034700
OBERE HALTERUNG
-Aluminium- -Ersetzt 67420500-
aus
£7,73
aus
£7,73
#
024
MPN:
68277800
ECU-BEFESTIGUNGSHALTERUNG
-Gilt für J-
aus
£7,54
aus
£7,54
#
024
MPN:
81036300
ECU-BEFESTIGUNGSHALTERUNG
-Nicht für J-
aus
£50,01
aus
£50,01
#
025
MPN:
12575411
NUSS
Ersetzung
Ersetzung
#
026
MPN:
67421100
RECHTE HALTERUNG
-Stahl- -Anwendbar für USA, CDN-
aus
£29,25
aus
£29,25
#
026
MPN:
67421100
RECHTE HALTERUNG
-Stahl- -Nicht für USA, CDN- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 81035900-
aus
£29,25
aus
£29,25
#
026
MPN:
81035900
RECHTE HALTERUNG
-Aluminium- -Ersetzt 67421100- -Nicht für USA, CDN-
aus
£36,80
aus
£36,80
#
027
MPN:
251453
DIODE
-Imagine nicht verfügbar-
aus
£51,42
aus
£51,42
-part-diagram-0147.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULISCHES F1 GETRIEBE UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHVERKLEIDUNG UND CONTAINERWANNE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKABEL UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHSTEUERUNG UND KLAPPE TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) DACHMIKROSCHALTER UND STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AUSSTELLFENSTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) RACING SEAT-4 POINT SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) HINTERES KLEINKRAMFACH TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA SPIDER 16M (USA) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
