0029 - Getriebe – Abdeckungen

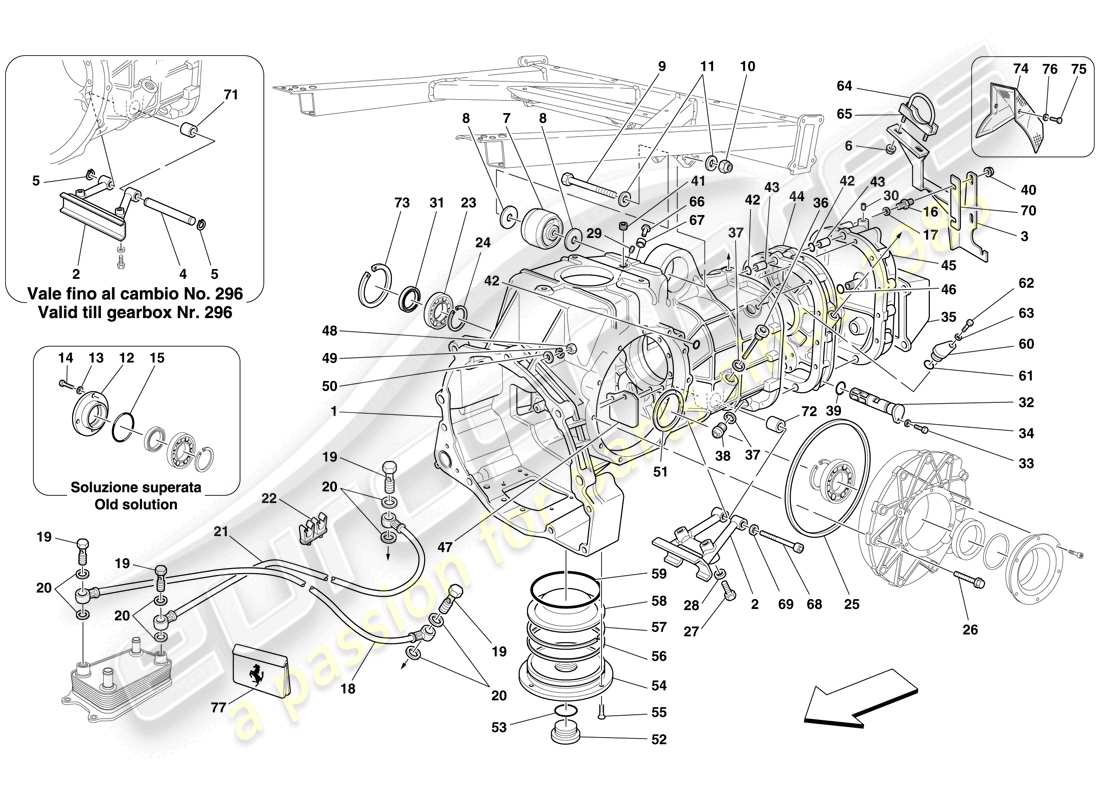

Ferrari F430 Spider (Europe) GEARBOX - COVERS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 215753
GETRIEBEGEHÄUSE
aus £1.949,38
aus £1.949,38
# 001
MPN: 192081
KOMPLETTES GETRIEBE
- ASM-Genehmigung beantragen- - Gilt ab Ass. Nr. 77101- -Nicht für F1 Getriebe- -Gilt ab Getriebe Nr. 19- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 222229
# 001
MPN: 192490
KOMPLETTES GETRIEBE
- ASM-Genehmigung beantragen- - Gilt ab Ass. Nr. 77101- -Gilt für Getriebe F1- -Gilt ab Getriebe Nr. 19- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 215754
GETRIEBEGEHÄUSE
-Nicht für Taiwan- -Anfordern einer ASM-Genehmigung- -Nicht für USA, CDN- -Anwendbar bis Ass. Nr. 77100- -Nicht für Getriebe Nr. F1- -Gilt bis Getriebe Nr. 18-
Ersetzung
Ersetzung
# 001
MPN: 215754
GETRIEBEGEHÄUSE
-Heckaufpralldämpfer 207461- mitbestellen -ASM-Genehmigung anfordern- -Gilt für USA, CDN- -Gilt bis Ass. Nr. 77100- -Nicht für Getriebe Nr. F1- -Gilt bis Getriebe Nr. 18-
Ersetzung
Ersetzung
# 001
MPN: 215755
KOMPLETTES GETRIEBE
-Nicht für Taiwan- -Anfordern einer ASM-Genehmigung- -Nicht für USA, CDN- -Anwendbar bis Ass. Nr. 77100- -Anwendbar für Getriebe Nr. F1- -Anwendbar bis Getriebe Nr. 18-
aus £16.436,84
aus £16.436,84
# 001
MPN: 215755
KOMPLETTES GETRIEBE
-Heckaufpralldämpfer 207461- mitbestellen -ASM-Genehmigung anfordern- -Gilt für USA, CDN- -Gilt bis Ass. Nr. 77100- -Anwendbar für Getriebe Nr. F1- -Anwendbar bis Getriebe Nr. 18-
aus £16.436,84
aus £16.436,84
# 001
MPN: 222229
KOMPLETTES GETRIEBE
-Gilt für Taiwan- -Antrag auf ASM-Genehmigung- -Gilt bis Ass. Nr. 77100- -Nicht für Getriebe Nr. F1- -Gilt bis Getriebe Nr. 18-
Ersetzung
Ersetzung
# 001
MPN: 222230
KOMPLETTES GETRIEBE
-Gilt für Taiwan- -Antrag auf ASM-Genehmigung- -Gilt bis Ass. Nr. 77100- -Anwendbar für Getriebe Nr. F1- -Anwendbar bis Getriebe Nr. 18-
aus £21.883,97
aus £21.883,97
# 001
MPN: 247316
KOMPLETTES GETRIEBE
-Bestellen Sie auch das Ergänzungsset Art.-Nr. 77- -ASM-Genehmigung anfordern- -Nicht für Getriebe F1-
aus £17.621,63
aus £17.621,63
Dieses Teil ersetzt die Teilenummer 192081 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 247318
KOMPLETTES GETRIEBE
-Bestellen Sie auch das Ergänzungsset Art.-Nr. 77- -ASM-Genehmigung anfordern- -Gilt für F1 Getriebe-
aus £15.429,60
aus £15.429,60
Dieses Teil ersetzt die Teilenummer 192490 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 207458
ABSORBER DER HALTEHALTERUNG
-Anwendbar bis Getriebe Nr. 296-
aus £342,58
aus £342,58
# 002
MPN: 215599
ABSORBER DER HALTEHALTERUNG
-Gilt ab Getriebe Nr. 297-
aus £76,77
aus £76,77
# 003
MPN: 215402
RECHTE HALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 223143-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 214747
# 003
MPN: 215403
Linke Halterung
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 223144-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 215184
# 003
MPN: 223143
RECHTE HALTERUNG
aus £75,20
aus £75,20
Dieses Teil ersetzt die Teilenummer 215402
# 003
MPN: 223144
Linke Halterung
aus £68,92
aus £68,92
Dieses Teil ersetzt die Teilenummer 215403
# 004
MPN: 207460
STIFT
-Anwendbar bis Getriebe Nr. 296-
aus £10,60
aus £10,60
# 005
MPN: 11067274
SEEGER-RING
-Anwendbar bis Getriebe Nr. 296-
aus £0,54
aus £0,54
# 006
MPN: 14058519
NUSS
aus £0,53
aus £0,53
# 007
MPN: 186698
GETRIEBE-BEFESTIGUNGSBUCHSE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 220338-
aus £112,30
aus £112,30
Dieses Teil ersetzt die Teilenummer 183569
# 007
MPN: 220338
GETRIEBE-BEFESTIGUNGSBUCHSE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 237531-
Ersetzung
Ersetzung
# 007
MPN: 237531
GETRIEBE-BEFESTIGUNGSBUCHSE
aus £47,37
aus £47,37
Dieses Teil ersetzt die Teilenummer 220338
# 008
MPN: 188141
Scheibe
aus £25,39
aus £25,39
# 009
MPN: 11117134
SCHRAUBEN
aus £9,58
aus £9,58
# 010
MPN: 106004
NUSS
aus £2,64
aus £2,64
# 011
MPN: 14496824
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14496821, die wir auf Lager haben
# 012
MPN: 183981
FLANSCH FÜR RECHTE WELLE
-Veraltete Lösung-
aus £80,52
aus £80,52
# 013
MPN: 11194377
Scheibe
-Veraltete Lösung-
aus £0,71
aus £0,71
# 014
MPN: 10902224
SCHRAUBEN
-Veraltete Lösung-
aus £0,51
aus £0,51
# 015
MPN: 14460981
O-RING
-Veraltete Lösung-
aus £5,97
aus £5,97
# 016
MPN: 215111
STEHBOLZEN
aus £43,53
aus £43,53
# 016
MPN: 215113
STEHBOLZEN
aus £7,94
aus £7,94
# 017
MPN: 14496524
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 198163
ÖLFÖRDERLEITUNG
aus £43,05
aus £43,05
# 019
MPN: 184727
VERBINDER
aus £1,90
aus £1,90
Dieses Teil ersetzt die Teilenummer 153419, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 145192
Dichtung
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 143311
# 021
MPN: 198166
ÖRLÜCKWÄRTSLEITUNG
aus £38,67
aus £38,67
# 022
MPN: 232554
ROHRBEFESTIGUNGSHALTER
aus £5,30
aus £5,30
# 022
MPN: 65250000
CLIP
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 232554-
aus £1,62
aus £1,62
# 024
MPN: 184994
SPRENGRING
aus £3,63
aus £3,63
# 025
MPN: 205881
SHIM
-2.5 mm-
aus £22,35
aus £22,35
# 025
MPN: 206349
SHIM
-2.2 mm-
aus £22,35
aus £22,35
# 025
MPN: 206350
SHIM
-2.8 mm-
aus £22,35
aus £22,35
# 025
MPN: 206351
SHIM
-3 mm-
aus £22,35
aus £22,35
# 026
MPN: 16287421
SCHRAUBEN
Ersetzung
Ersetzung
# 027
MPN: 15231524
SCHRAUBEN
aus £0,68
aus £0,68
# 028
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601471, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 14326001
GEWINDESTECKER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 194495
# 030
MPN: 14326050
GEWINDESTECKER
-D. 10-
aus £1,00
aus £1,00
# 030
MPN: 14328101
GEWINDESTECKER
-D. 8-
aus £0,47
aus £0,47
# 031
MPN: 181618
RH ÖLDICHTUNGSRING.
-Veraltete Lösung-
aus £28,93
aus £28,93
Dieses Teil ersetzt die Teilenummer 182103
# 031
MPN: 184006
RH ÖLDICHTUNGSRING.
aus £31,37
aus £31,37
# 032
MPN: 182100
GETRIEBEÖLFILTER
aus £69,26
aus £69,26
# 033
MPN: 10977624
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10977611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 11199277
Scheibe
aus £1,85
aus £1,85
# 035
MPN: 207461
HINTERER AUFPRALLABSORBER
-Gilt für USA, CDN-
aus £153,88
aus £153,88
# 036
MPN: 182117
Peilstab
aus £35,06
aus £35,06
# 037
MPN: 10263460
Dichtung
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 95119
# 038
MPN: 183962
DECKEL
aus £14,38
aus £14,38
Dieses Teil ersetzt die Teilenummer 182116
# 039
MPN: 182119
O-RING
aus £2,50
aus £2,50
# 040
MPN: 14059311
NUSS
aus £0,52
aus £0,52
# 041
MPN: 14324911
DECKEL
aus £0,64
aus £0,64
# 042
MPN: 14456981
Dichtung
aus £0,63
aus £0,63
# 043
MPN: 150957
AUSRICHTUNGSBUCHSE
aus £5,39
aus £5,39
# 044
MPN: 173611
PLATTE
aus £778,39
aus £778,39
# 045
MPN: 210002
HINTERE ABDECKUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 212634-
Ersetzung
Ersetzung
# 045
MPN: 212634
HINTERE ABDECKUNG
aus £212,39
aus £212,39
Dieses Teil ersetzt die Teilenummer 210002
# 046
MPN: 137192
O-RING
aus £0,53
aus £0,53
# 047
MPN: 183986
PLATTE
aus £2,34
aus £2,34
# 048
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 127497
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 14496624
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 185029
RING
-Th. 3.3 mm-
aus £26,23
aus £26,23
# 051
MPN: 185033
RING
-Th. 2.95 mm- -Bei Bedarf installiert-
aus £26,23
aus £26,23
# 051
MPN: 185034
RING
-Th. 2.6 mm- -Bei Bedarf installiert-
aus £26,23
aus £26,23
# 052
MPN: 10276140
DECKEL
aus £20,40
aus £20,40
# 053
MPN: 10265060
Dichtung
aus £1,04
aus £1,04
# 054
MPN: 198596
ÖLFILTERABDECKUNG
aus £179,19
aus £179,19
# 055
MPN: 14440620
SCHRAUBEN
aus £1,31
aus £1,31
# 056
MPN: 207541
Dichtung
aus £7,49
aus £7,49
# 057
MPN: 185723
SEEGER-RING
aus £2,59
aus £2,59
# 058
MPN: 122429
Ölfilter
aus £5,46
aus £5,46
# 059
MPN: 190183
O-RING
aus £8,00
aus £8,00
# 060
MPN: 185721
DECKEL
-Nicht für F1 Getriebe-
aus £2,84
aus £2,84
# 061
MPN: 14453481
O-RING
-Nicht für Getriebe F1- -Gilt bis zur Erschöpfung-
aus £0,70
aus £0,70
# 061
MPN: 254644
O-RING
-Nicht für Getriebe F1- -Anwendbar nach Erschöpfung von 14453481-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 14453481
# 062
MPN: 10902224
SCHRAUBEN
-Nicht für F1 Getriebe-
aus £0,53
aus £0,53
# 063
MPN: 11194377
Scheibe
-Nicht für F1 Getriebe-
aus £0,71
aus £0,71
# 064
MPN: 216085
GEBOGENE HALTERUNG
aus £14,79
aus £14,79
Dieses Teil ersetzt die Teilenummer 215057
# 065
MPN: 215058
Halterung
aus £22,59
aus £22,59
# 066
MPN: 197797
VERSCHNAUFPAUSE
aus £15,47
aus £15,47
# 067
MPN: 213860
BUCHSE
-Veraltete Lösung-
aus £10,31
aus £10,31
# 068
MPN: 14314774
SCHRAUBEN
-Gilt ab Getriebe Nr. 297-
aus £5,22
aus £5,22
# 069
MPN: 13507734
Scheibe
-Gilt ab Getriebe Nr. 297-
aus £0,86
aus £0,86
# 070
MPN: 215508
SHIM
-Bei Bedarf installiert-
aus £2,67
aus £2,67
# 071
MPN: 197621
BUCHSE
-Ext. D. 30 mm- - Int. D. 24 mm- -Anwendbar bis Getriebe Nr. 208-
aus £114,84
aus £114,84
# 071
MPN: 207459
BUCHSE
-Ext. D. 32 mm- - Int. D. 24 mm- -Anwendbar von Getriebe Nr. 209 bis Getriebe Nr. 296 -
# 072
MPN: 213174
BUCHSE
-Ext. D. 32 mm- - Int. D. 17 mm- -Gilt ab Getriebe Nr. 297-
aus £40,38
aus £40,38
# 073
MPN: 185723
SEEGER-RING
aus £2,59
aus £2,59
# 074
MPN: 67912300
Hitzeschild
-Gültig bis zur Erschöpfung-
aus £104,22
aus £104,22
# 074
MPN: 69619500
Hitzeschild
-Anwendbar nach Erschöpfung von 67912300-
aus £38,34
aus £38,34
# 075
MPN: 10977624
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10977611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 076
MPN: 14446924
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14446901
# 077
MPN: 261461
GETRIEBE-FÜLLSATZ
-Nicht für F1 Getriebe-
aus £29,21
aus £29,21
# 077
MPN: 261462
GETRIEBE-FÜLLSATZ
-Gilt für F1 Getriebe-
aus £10,86
aus £10,86
-part-diagram-0030.webp "FERRARI F430 SPIDER (EUROPE) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SPIDER (EUROPE) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SPIDER (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SPIDER (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SPIDER (EUROPE) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SPIDER (EUROPE) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SPIDER (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SPIDER (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SPIDER (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SPIDER (EUROPE) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SPIDER (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SPIDER (EUROPE) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SPIDER (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SPIDER (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SPIDER (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SPIDER (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SPIDER (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SPIDER (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SPIDER (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SPIDER (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SPIDER (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SPIDER (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SPIDER (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SPIDER (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SPIDER (EUROPE) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SPIDER (EUROPE) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SPIDER (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SPIDER (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SPIDER (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SPIDER (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SPIDER (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SPIDER (EUROPE) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SPIDER (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SPIDER (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SPIDER (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SPIDER (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SPIDER (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SPIDER (EUROPE) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SPIDER (EUROPE) DACHVERKLEIDUNG UND WANNE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SPIDER (EUROPE) DACHVERBINDUNGEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SPIDER (EUROPE) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SPIDER (EUROPE) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SPIDER (EUROPE) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SPIDER (EUROPE) DACHSTEUERUNG UND KLAPPEN TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SPIDER (EUROPE) DACH-MIKROSCHALTER UND ECU TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SPIDER (EUROPE) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPENEINHEIT TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SPIDER (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SPIDER (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SPIDER (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SPIDER (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SPIDER (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SPIDER (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SPIDER (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SPIDER (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 SPIDER (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SPIDER (EUROPE) MANUELLER VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SPIDER (EUROPE) ELEKTRISCHER SITZ - SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SPIDER (EUROPE) ELEKTRISCHER SITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SPIDER (EUROPE) RENNSITZ – OPTIONAL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SPIDER (EUROPE) RENNSITZ – OPTIONAL TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SPIDER (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SPIDER (EUROPE) ABLAGEFACH FÜR KLEINTEILE AUF DER RÜCKSEITE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SPIDER (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SPIDER (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SPIDER (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SPIDER (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SPIDER (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SPIDER (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SPIDER (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SPIDER (EUROPE) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SPIDER (EUROPE) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SPIDER (EUROPE) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SPIDER (EUROPE) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SPIDER (EUROPE) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SPIDER (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SPIDER (EUROPE) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SPIDER (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SPIDER (EUROPE) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SPIDER (EUROPE) HOCHLEISTUNGSSTARKES HALLO-FI-SYSTEM VON BOSE TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SPIDER (EUROPE) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI F430 SPIDER (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
