ferrari f430 spider (europe) hydraulische brems- und kupplungssteuerungen teilediagramm

0035 - HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN

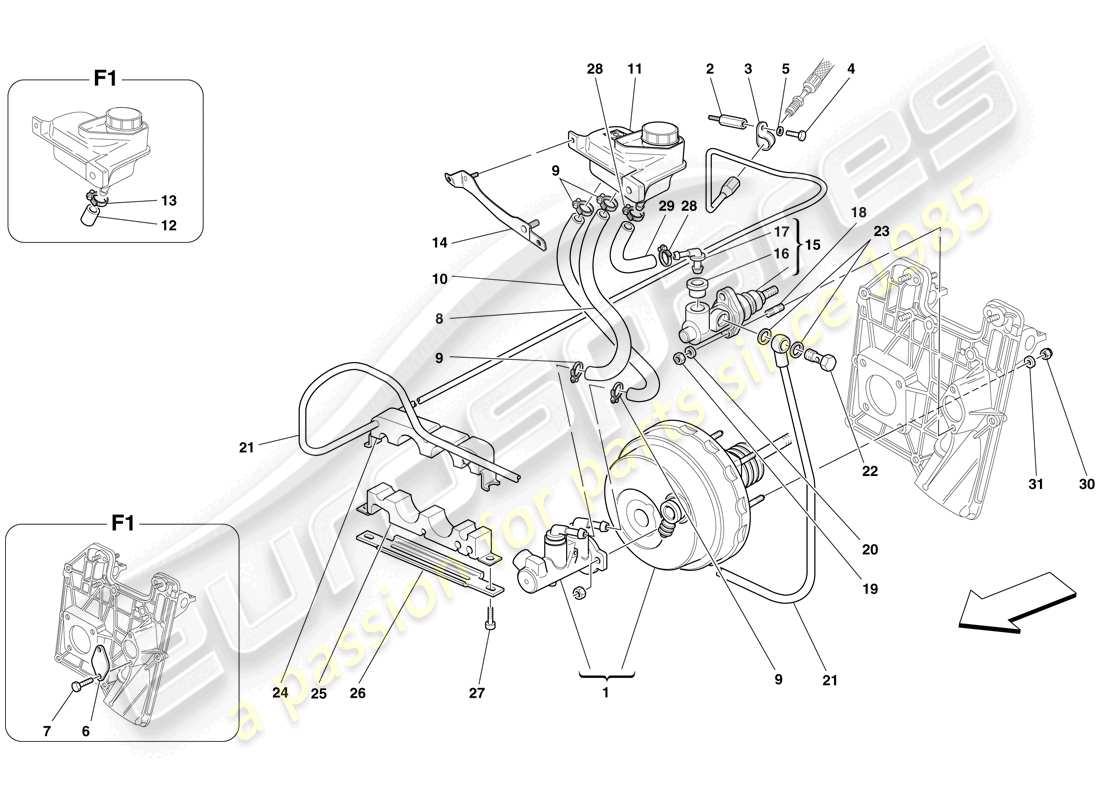

Ferrari F430 Spider (Europe) HYDRAULIC BRAKE AND CLUTCH CONTROLS Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                  #
                  Artikelnummer
                  Beschreibung
                  Schlüssel
                  Preis
                  # 001
                  MPN: 191087
                  KOMPLETTE SERVOBREMSE
                  aus £533,89
                  aus £533,89
                  BREMSSERVO Genuine Ferrari Teil – Neu (bestellen)
                  BREMSSERVO Genuine Ferrari Teil – Gebraucht auf Lager
                  # 001
                  MPN: 198634
                  KOMPLETTE SERVOBREMSE
                  -Version mit CCM-Bremsen- -Optional-
                  aus £767,17
                  aus £767,17
                  Bremskraftverstärker für Rechts- und Linkslenker Genuine Ferrari Teil – Neu auf Lager
                  # 002
                  MPN: 178772
                  STEHBOLZEN
                  -Nicht für F1 Getriebe-
                  aus £5,78
                  aus £5,78
                  ZUCHT Genuine Ferrari Teil – Neu auf Lager
                  STUD (178772) Genuine Maserati Teil – Neu (bestellen)
                  # 003
                  MPN: 10441390
                  HALTERUNG MIT HÜLSE
                  -Nicht für F1 Getriebe-
                  aus £0,51
                  aus £0,51
                  KLEMME Genuine Ferrari Teil – Neu auf Lager
                  HALTERUNG MIT HÜLLE (10441390) Genuine Maserati Teil – Neu (bestellen)
                  # 004
                  MPN: 10902224
                  SCHRAUBEN
                  -Nicht für F1 Getriebe-
                  aus £0,53
                  aus £0,53
                  SCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                  SCHRAUBE (10902224) Genuine Maserati Teil – Neu (bestellen)
                  # 005
                  MPN: 127494
                  Scheibe
                  -Nicht für F1 Getriebe-
                  aus £0,54
                  aus £0,54
                  Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
                  Scheibe Genuine Ferrari Teil – Neu auf Lager
                  Scheibe (127494) Genuine Maserati Teil – Neu auf Lager
                  # 006
                  MPN: 174177
                  FLANSCH
                  -Gilt für F1 Getriebe-
                  aus £45,97
                  aus £45,97
                  FLANSCH Genuine Ferrari Teil – Neu (bestellen)
                  # 007
                  MPN: 16043021
                  SCHRAUBEN
                  -Gilt für F1 Getriebe-
                  aus £0,53
                  aus £0,53
                  SCHRAUBEN Genuine Ferrari Teil – Neu auf Lager
                  SCHRAUBEN. (16043021) Genuine Maserati Teil – Neu (bestellen)
                  # 008
                  MPN: 154011
                  ROHR VOM VORDERANSCHLUSS ZUM TANK
                  -Nicht für GD-
                  aus £41,58
                  aus £41,58
                  GUMMISCHLAUCH Genuine Ferrari Teil – Neu (bestellen)
                  # 008
                  MPN: 182244
                  ROHR VOM VORDERANSCHLUSS ZUM TANK
                  -Standardversion- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 219140-
                  aus £3,67
                  aus £3,67
                  Dieses Teil ersetzt die Teilenummer 168950, die wir auf Lager haben
                  ROHR Genuine Ferrari Teil – Neu auf Lager
                  ROHR VON DER WANNE ZUM VORDEREN ANSCHLUSS (182244) Genuine Maserati Teil – Neu (bestellen)
                  # 008
                  MPN: 219140
                  ROHR VOM VORDERANSCHLUSS ZUM TANK
                  -Standardversion- -Gilt für GD-
                  aus £49,81
                  aus £49,81
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK Genuine Ferrari Teil – Neu (bestellen)
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK Genuine Ferrari Teil – Gebraucht auf Lager
                  # 008
                  MPN: 219142
                  ROHR VOM VORDERANSCHLUSS ZUM TANK
                  -Version mit CCM-Bremsen- -Optional- -Gilt für GD-
                  aus £51,56
                  aus £51,56
                  ROHR VOM VORDERANSCHLUSS ZUM TAN Genuine Ferrari Teil – Neu (bestellen)
                  # 009
                  MPN: 13000190
                  SCHRAUBKRAGEN
                  aus £0,53
                  aus £0,53
                  Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                  SCHRAUBKRAGEN Genuine Ferrari Teil – Neu auf Lager
                  SCHRAUBENKRAGEN (13000190) Genuine Maserati Teil – Neu auf Lager
                  # 010
                  MPN: 105857
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK
                  -Standardversion- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 219139-
                  aus £4,83
                  aus £4,83
                  ROHR Genuine Ferrari Teil – Neu (bestellen)
                  # 010
                  MPN: 194598
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK
                  -Nicht für GD-
                  aus £10,29
                  aus £10,29
                  ROHR Genuine Ferrari Teil – Neu (bestellen)
                  # 010
                  MPN: 219139
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK
                  -Standardversion- -Gilt für GD-
                  aus £13,45
                  aus £13,45
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK Genuine Ferrari Teil – Neu (bestellen)
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK Genuine Ferrari Teil – Gebraucht auf Lager
                  # 010
                  MPN: 219141
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK
                  -Version mit CCM-Bremsen- -Optional- -Gilt für GD-
                  aus £39,07
                  aus £39,07
                  ROHR VOM HINTEREN ANSCHLUSS ZUM TANK Genuine Ferrari Teil – Neu (bestellen)
                  # 012
                  MPN: 136379
                  DECKEL
                  -Gilt für Getriebe F1- -Gilt bis zur Erschöpfung-
                  Ersetzung
                  Ersetzung
                  Genuine Ferrari Teil (nicht mehr bestellbar)
                  Genuine Maserati Teil (nicht mehr bestellbar)
                  # 012
                  MPN: 248008
                  DECKEL
                  -Gilt für Getriebe F1- -Gilt nach Erschöpfung von 136379-
                  aus £4,63
                  aus £4,63
                  Dieses Teil ersetzt die Teilenummer 136379
                  Stecker Genuine Ferrari Teil – Neu (bestellen)
                  STECKER (248008) Genuine Maserati Teil – Neu (bestellen)
                  # 013
                  MPN: 13000190
                  SCHRAUBKRAGEN
                  -Gilt für F1 Getriebe-
                  aus £0,54
                  aus £0,54
                  Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                  SCHRAUBKRAGEN Genuine Ferrari Teil – Neu auf Lager
                  SCHRAUBENKRAGEN (13000190) Genuine Maserati Teil – Neu auf Lager
                  # 014
                  MPN: 195352
                  Halterung
                  -Nicht für GD-
                  aus £9,62
                  aus £9,62
                  Halterung Genuine Ferrari Teil – Neu (bestellen)
                  # 014
                  MPN: 210758
                  Halterung
                  -Gilt für GD-
                  aus £8,49
                  aus £8,49
                  HALTERUNG FÜR ÖLTANK Genuine Ferrari Teil – Neu (bestellen)
                  HALTERUNG FÜR ÖLTANK Genuine Ferrari Teil – Gebraucht auf Lager
                  # 015
                  MPN: 180841
                  KUPPLUNGSPUMPE
                  -Nicht für F1 Getriebe-
                  aus £259,32
                  aus £259,32
                  Dieses Teil ersetzt die Teilenummer 175187
                  KUPPLUNGSSTEUERPUMPE Genuine Ferrari Teil – Neu auf Lager
                  KUPPLUNGSSTEUERPUMPE (180841) Original Ausrüstung - Neu auf Lager
                  # 016
                  MPN: 175189
                  SITZRING
                  -Nicht für F1 Getriebe-
                  aus £13,70
                  aus £13,70
                  Dieses Teil ersetzt die Teilenummer 106625
                  DICHTUNGSRING Genuine Ferrari Teil – Neu (bestellen)
                  # 017
                  MPN: 184497
                  VERBINDER
                  -Nicht für F1 Getriebe-
                  aus £122,64
                  aus £122,64
                  Dieses Teil ersetzt die Teilenummer 175188
                  UNION Genuine Ferrari Teil – Neu auf Lager
                  # 018
                  MPN: 13517024
                  STEHBOLZEN
                  -Nicht für F1 Getriebe-
                  aus £0,53
                  aus £0,53
                  ZUCHT Genuine Ferrari Teil – Neu auf Lager
                  # 019
                  MPN: 104030
                  NUSS
                  -Nicht für F1 Getriebe-
                  aus £0,53
                  aus £0,53
                  Dieses Teil ersetzt die Teilenummer 16104125
                  SICHERUNGSMUTTER Genuine Ferrari Teil – Neu auf Lager
                  SICHERUNGSMUTTER M8 X 9.5 (104030) Genuine Maserati Teil – Neu (bestellen)
                  # 020
                  MPN: 12601374
                  Scheibe
                  -Nicht für F1 Getriebe-
                  aus £0,54
                  aus £0,54
                  Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
                  Scheibe Genuine Ferrari Teil – Neu auf Lager
                  Scheibe (12601374) Genuine Maserati Teil – Neu auf Lager
                  # 021
                  MPN: 202550
                  ROHR VON DER PUMPE ZUM HINTEREN ANSCHLUSS
                  -Nicht für GD- -Nicht für F1 Getriebe-
                  aus £502,74
                  aus £502,74
                  ROHR VON DER PUMPE ZUM HINTEREN ANSCHLUSS Genuine Ferrari Teil – Neu (bestellen)
                  # 021
                  MPN: 219887
                  ROHR VON DER PUMPE ZUM HINTEREN ANSCHLUSS
                  -Gilt für GD- -Nicht für F1-Getriebe-
                  aus £54,44
                  aus £54,44
                  ROHR VON DER PUMPE ZUM HINTEREN ANSCHLUSS Genuine Ferrari Teil – Neu (bestellen)
                  # 022
                  MPN: 180042
                  ROHRVERBINDUNG
                  -Nicht für F1 Getriebe-
                  aus £25,29
                  aus £25,29
                  BOCCHETTONE PER RACC.ORIENT. Genuine Ferrari Teil – Neu (bestellen)
                  # 023
                  MPN: 10298460
                  Dichtung
                  -Nicht für F1 Getriebe-
                  aus £0,47
                  aus £0,47
                  Dieses Teil ersetzt die Teilenummer 93353
                  Dichtung Genuine Ferrari Teil – Neu auf Lager
                  DICHTUNG 12- 18X 1.5 (10298460) Genuine Maserati Teil – Neu auf Lager
                  DICHTUNG (10298460) Original Ausrüstung - Neu auf Lager
                  # 024
                  MPN: 201028
                  OBERE MONTAGE
                  aus £12,05
                  aus £12,05
                  OBERE UNTERSTÜTZUNG Genuine Ferrari Teil – Neu (bestellen)
                  OBERE UNTERSTÜTZUNG Genuine Ferrari Teil – Gebraucht auf Lager
                  # 025
                  MPN: 201029
                  UNTERE MONTAGE
                  aus £10,05
                  aus £10,05
                  UNTERE UNTERSTÜTZUNG Genuine Ferrari Teil – Neu (bestellen)
                  UNTERE UNTERSTÜTZUNG Genuine Ferrari Teil – Gebraucht auf Lager
                  # 026
                  MPN: 211683
                  PLATTE
                  aus £51,09
                  aus £51,09
                  KLEINER TELLER Genuine Ferrari Teil – Neu (bestellen)
                  # 027
                  MPN: 64830600
                  SCHRAUBE MIT Scheibe
                  aus £1,13
                  aus £1,13
                  Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                  SCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                  VITE M6X22 TBEI A ESLOK (64830600) Genuine Maserati Teil – Neu (bestellen)
                  # 028
                  MPN: 13000190
                  SCHRAUBKRAGEN
                  -Nicht für F1 Getriebe-
                  aus £0,53
                  aus £0,53
                  Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                  SCHRAUBKRAGEN Genuine Ferrari Teil – Neu auf Lager
                  SCHRAUBENKRAGEN (13000190) Genuine Maserati Teil – Neu auf Lager
                  # 029
                  MPN: 134903
                  GUMMIROHR
                  -Nicht für GD- -Nicht für F1 Getriebe-
                  aus £2,20
                  aus £2,20
                  ROHR Genuine Ferrari Teil – Neu (bestellen)
                  # 029
                  MPN: 212291
                  GUMMIROHR
                  -Gilt für GD- -Nicht für F1-Getriebe-
                  aus £7,29
                  aus £7,29
                  GUMMISCHLAUCH – NICHT FÜR F1- – VA Genuine Ferrari Teil – Neu (bestellen)
                  # 030
                  MPN: 104030
                  NUSS
                  aus £0,53
                  aus £0,53
                  Dieses Teil ersetzt die Teilenummer 16104125
                  SICHERUNGSMUTTER Genuine Ferrari Teil – Neu auf Lager
                  SICHERUNGSMUTTER M8 X 9.5 (104030) Genuine Maserati Teil – Neu (bestellen)
                  # 031
                  MPN: 12601374
                  Scheibe
                  aus £0,53
                  aus £0,53
                  Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
                  Scheibe Genuine Ferrari Teil – Neu auf Lager
                  Scheibe (12601374) Genuine Maserati Teil – Neu auf Lager
