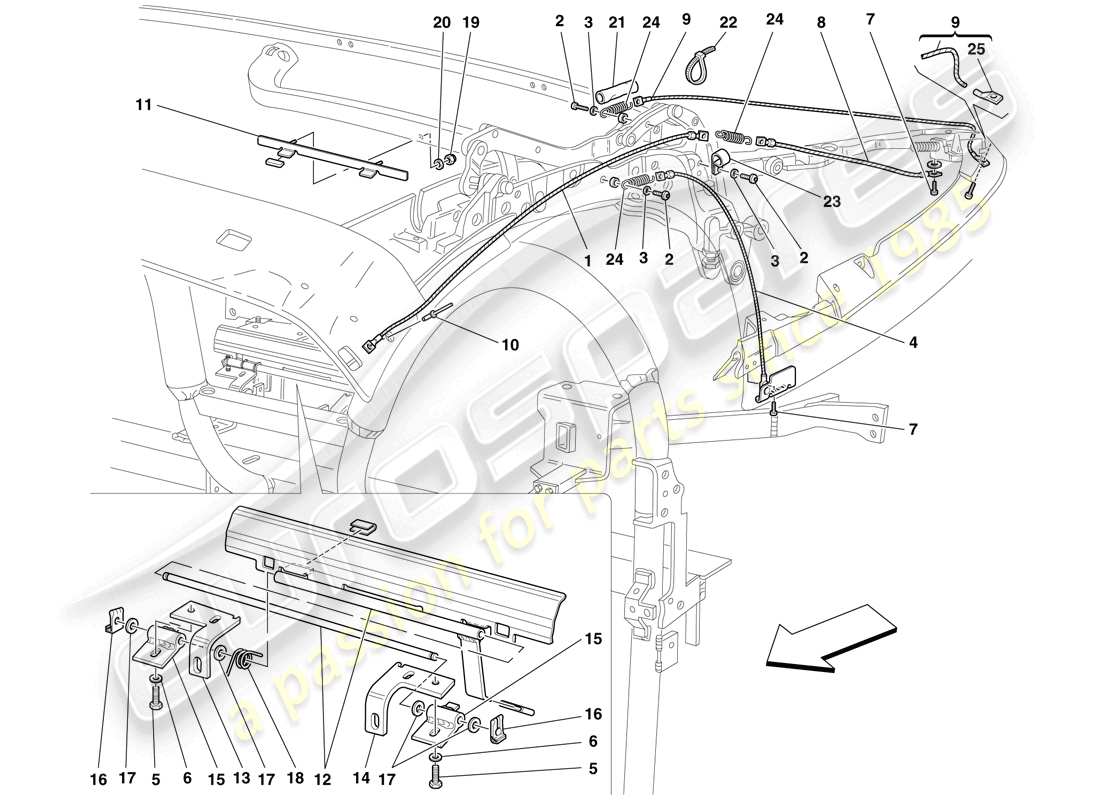

0113 - DACHVERBINDUNGEN UND MECHANISMUS
Ferrari F430 Spider (Europe) ROOF LINKAGES AND MECHANISM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 66467900
DACHRAHMEN-SPANNKABEL
aus £156,19
aus £156,19
# 002
MPN: 66687500
SCHRAUBEN
aus £2,70
aus £2,70
# 003
MPN: 66689900
Scheibe
aus £1,71
aus £1,71
# 004
MPN: 66468000
SÄULENSPANNKABEL
aus £105,16
aus £105,16
# 005
MPN: 66690500
SCHRAUBEN
aus £2,74
aus £2,74
# 006
MPN: 66690600
Scheibe
aus £1,89
aus £1,89
# 007
MPN: 66683900
SCHRAUBEN
aus £4,59
aus £4,59
# 008
MPN: 66375900
Unteres Rippentaschen-Spannkabel
aus £102,21
aus £102,21
# 009
MPN: 66375800
Hochwertiges Taschenspannseil mit Lamellen
aus £84,11
aus £84,11
Dieses Teil ersetzt die Teilenummer 67056900
# 010
MPN: 66690000
NIET
aus £1,89
aus £1,89
# 011
MPN: 66691100
AUSRICHTUNGSHALTERUNG
aus £63,48
aus £63,48
# 012
MPN: 66691000
AUFBEWAHRUNGSKLAPPE
aus £62,38
aus £62,38
# 013
MPN: 66690900
HALTERUNG FÜR RECHTE PLATTE
aus £23,08
aus £23,08
# 014
MPN: 66690800
LINKE SÄULENHALTERUNG
aus £23,08
aus £23,08
# 015
MPN: 66690700
PLATTE
aus £31,39
aus £31,39
# 016
MPN: 66682200
CLIP
aus £3,05
aus £3,05
# 017
MPN: 66690400
Scheibe
aus £1,99
aus £1,99
# 018
MPN: 66690300
FRÜHLING
aus £81,69
aus £81,69
# 019
MPN: 66686200
NUSS
aus £2,27
aus £2,27
# 020
MPN: 66686100
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 67050400
MANTEL
aus £38,56
aus £38,56
# 022
MPN: 67050500
KLEMME
aus £1,97
aus £1,97
# 023
MPN: 67050600
KABELCLIP
aus £2,77
aus £2,77
# 024
MPN: 67052700
FRÜHLING
aus £3,45
aus £3,45
# 025
MPN: 67056900
RINGSCHRAUBE
Ersetzung
Ersetzung
