-Anwendbar für F1-

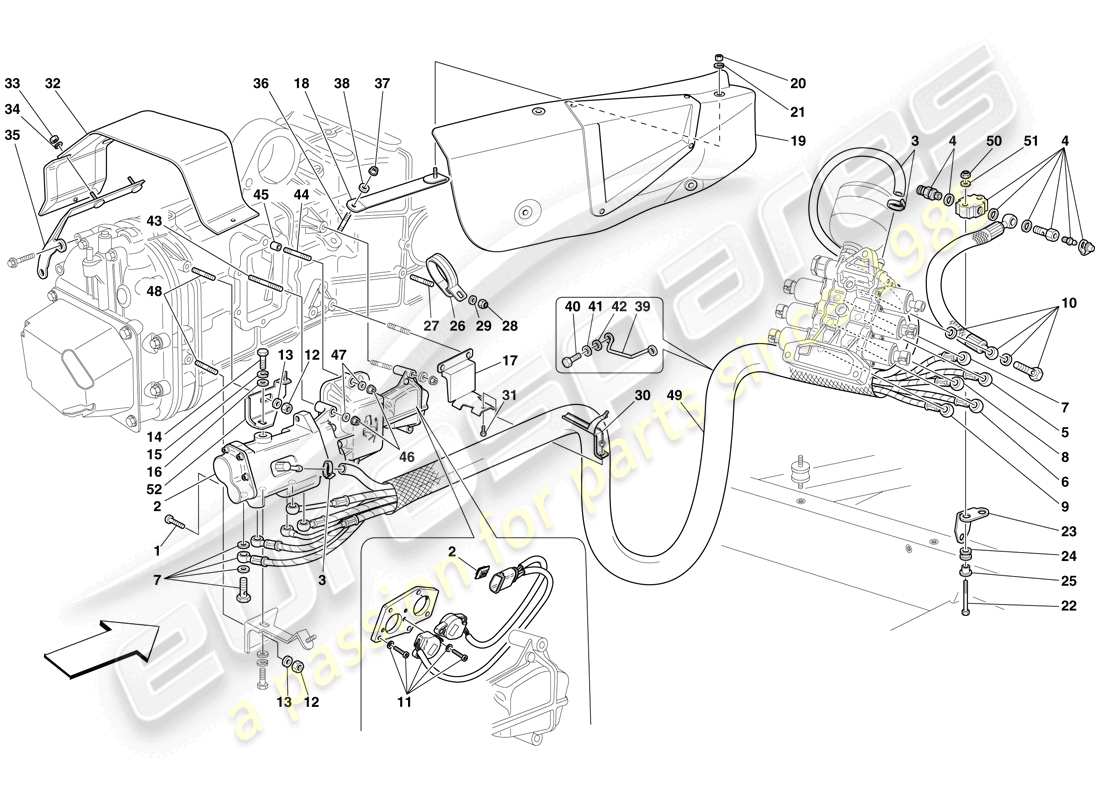

ferrari f430 spider (rhd) f1 hydraulische steuerung von getriebe und kupplung teilediagramm

0027 - F1 hydraulische Steuerung von Getriebe und Kupplung

Ferrari F430 Spider (RHD) F1 GEARBOX AND CLUTCH HYDRAULIC CONTROL Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
Artikelnummer
Beschreibung
Preis
# 000
MPN: 232406
F1-TYPE GETRIEBESYSTEM-KOMPONENTEN-KIT
-Gilt für F1 Getriebe-
aus £7.328,32
aus £7.328,32
Dieses Teil ersetzt die Teilenummer 218562
# 001
MPN: 247996
ENTLÜFTUNGSSCHRAUBE
-Gilt für F1 Getriebe-
aus £35,77
aus £35,77
# 002
MPN: 248084
HYDRAULISCHER STELLANTRIEBSSATZ
-Gilt für F1 Getriebe-
aus £6.293,28
aus £6.293,28
Dieses Teil ersetzt die Teilenummer 183064 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 248088
REZIRKULATIONSROHR-KIT
-Gilt für F1 Getriebe-
aus £86,16
aus £86,16
Dieses Teil ersetzt die Teilenummer 180965, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 248093
Schnelltrenn-Set
-Gilt für F1 Getriebe-
aus £139,60
aus £139,60
# 005
MPN: 248096
EV1 ROHRSATZ
-Gilt für F1 Getriebe-
aus £402,32
aus £402,32
Dieses Teil ersetzt die Teilenummer 232407 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 248097
EV2 ROHRSATZ
-Gilt für F1 Getriebe-
aus £713,20
aus £713,20
Dieses Teil ersetzt die Teilenummer 232408
# 007
MPN: 248098
EV3 ROHRSATZ
-Gilt für F1 Getriebe-
aus £402,33
aus £402,33
# 008
MPN: 248099
EV4 ROHRSATZ
-Gilt für F1 Getriebe-
aus £457,64
aus £457,64
# 009
MPN: 248100
EV5 ROHRSATZ
-Gilt für F1 Getriebe-
aus £694,92
aus £694,92
# 010
MPN: 248101
EVF-ROHR-KIT
-Gilt für F1 Getriebe-
aus £290,69
aus £290,69
Dieses Teil ersetzt die Teilenummer 217346 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 248095
POSITIONSSENSOR-KIT
-Gilt für F1 Getriebe-
aus £539,95
aus £539,95
Dieses Teil ersetzt die Teilenummer 193442
# 012
MPN: 16100814
NUSS
-Gilt für F1 Getriebe-
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 127496
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 16043124
SCHRAUBEN
-M8 X 14- -Anwendbar für F1-Getriebe-
aus £0,30
aus £0,30
Dieses Teil ersetzt die Teilenummer 16043121, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 127496
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 10519624
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 208101
ROHRMONTAGEHALTERUNG
-Gilt für F1 Getriebe-
aus £10,47
aus £10,47
# 018
MPN: 208242
SCHILDMONTAGEHALTERUNG
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 242669-
Ersetzung
Ersetzung
# 018
MPN: 242669
SCHILDMONTAGEHALTERUNG
-Gilt für F1 Getriebe-
aus £105,52
aus £105,52
Dieses Teil ersetzt die Teilenummer 208242
# 019
MPN: 214111
ANTRIEBSSCHUTZSCHILD
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 220681-
Ersetzung
Ersetzung
# 019
MPN: 220681
ANTRIEBSSCHUTZSCHILD
-Gilt für F1 Getriebe-
aus £114,39
aus £114,39
Dieses Teil ersetzt die Teilenummer 214111 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 160472
NUSS
-Gilt für F1 Getriebe-
aus £1,27
aus £1,27
# 021
MPN: 12637824
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12637801, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 10903224
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10903221
# 023
MPN: 186685
BLOCK-MONTAGEHALTERUNG
-Gilt für F1 Getriebe-
aus £2,55
aus £2,55
# 024
MPN: 177576
KABELTÜLLE
-Gilt für F1 Getriebe-
aus £1,48
aus £1,48
# 025
MPN: 149707
SHIM
-Gilt für F1 Getriebe-
aus £0,78
aus £0,78
# 026
MPN: 124034
HALTERUNG MIT HÜLSE
-Gilt für F1 Getriebe-
aus £1,75
aus £1,75
# 027
MPN: 13540724
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13540721
# 028
MPN: 102741
NUSS
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 12643724
Scheibe
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 208103
Halterung
-Gilt für F1 Getriebe-
aus £15,71
aus £15,71
# 031
MPN: 16043124
SCHRAUBEN
-M8 X 14- -Anwendbar für F1-Getriebe-
aus £0,30
aus £0,30
Dieses Teil ersetzt die Teilenummer 16043121, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 208622
SENSORSCHUTZSCHILD
-Gilt für F1 Getriebe-
aus £167,92
aus £167,92
Dieses Teil ersetzt die Teilenummer 224390
# 033
MPN: 160472
NUSS
-Gilt für F1 Getriebe-
aus £1,27
aus £1,27
# 034
MPN: 12637824
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12637801, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 180745
SCHILDMONTAGEHALTERUNG
-Gilt für F1 Getriebe-
aus £29,79
aus £29,79
# 036
MPN: 13516424
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 037
MPN: 177778
NUSS
-Gilt für F1 Getriebe-
aus £1,04
aus £1,04
Dieses Teil ersetzt die Teilenummer 133215, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 12638524
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 208842
Halterung
-Gilt für F1 Getriebe-
aus £4,63
aus £4,63
# 040
MPN: 10902424
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 127494
Scheibe
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 12643724
Scheibe
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 11501024
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £1,07
aus £1,07
Dieses Teil ersetzt die Teilenummer 11501021
# 044
MPN: 11500724
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £0,74
aus £0,74
# 045
MPN: 103038
ZENTRIERDÜBEL
-Gilt für F1 Getriebe-
aus £0,76
aus £0,76
# 046
MPN: 16100814
NUSS
-Gilt für F1 Getriebe-
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 127496
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 13516424
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 049
MPN: 179346
SCHUTZHÜLLE
-Gilt für F1 Getriebe-
aus £140,80
aus £140,80
# 050
MPN: 15896214
NUSS
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 051
MPN: 12601279
Scheibe
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601271 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 242682
OBERER STELLANTRIEBSHALTER
-Gilt für F1 Getriebe-
aus £21,56
aus £21,56
Dieses Teil ersetzt die Teilenummer 174257
