0036 - Servolenkungssystem

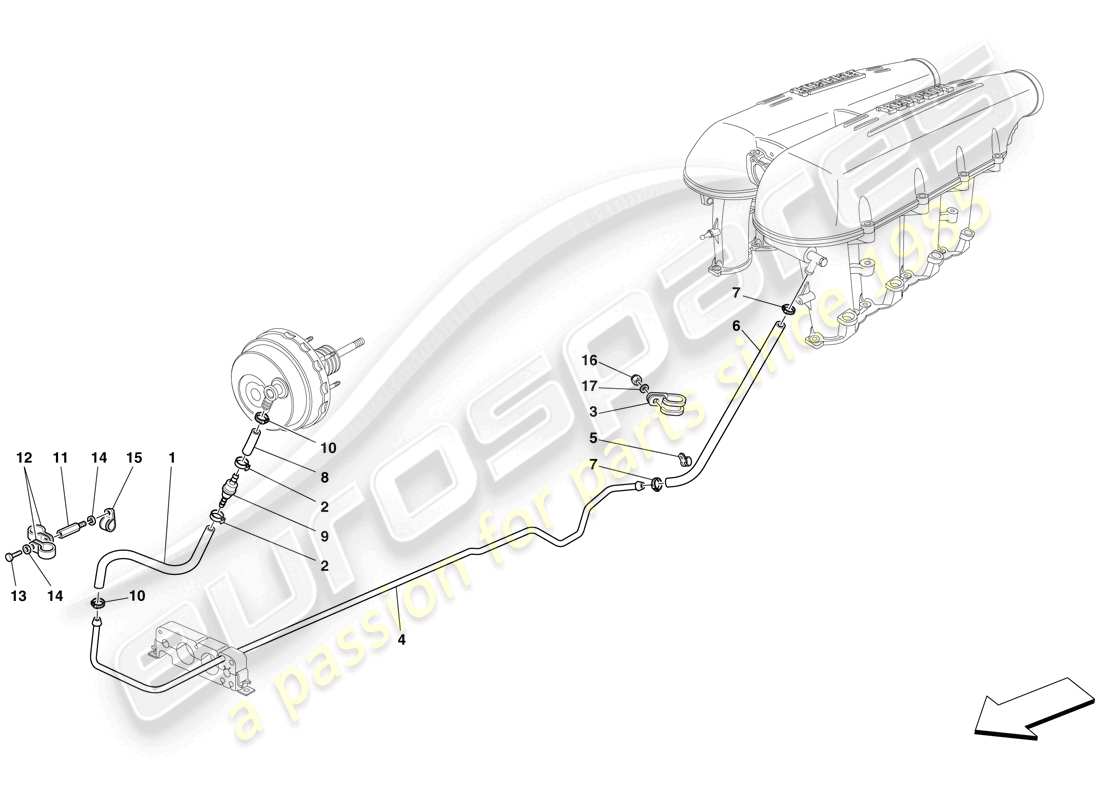

Ferrari F430 Spider (RHD) POWER STEERING SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 173842
GUMMIROHR VOM VENTIL ZUM UNTERBODENROHR
-Standard- -Gusseisenversion- -Gilt für GD-
aus £43,42
aus £43,42
Dieses Teil ersetzt die Teilenummer 200012
# 001
MPN: 217381
GUMMIROHR VOM VENTIL ZUM UNTERBODENROHR
-Optional- -Version mit CCM-Bremsen- -Nicht für GD-
aus £12,86
aus £12,86
# 001
MPN: 217383
GUMMIROHR VOM VENTIL ZUM UNTERBODENROHR
-Standard- -Gussausführung- -Nicht für GD-
aus £22,63
aus £22,63
# 001
MPN: 219334
GUMMIROHR VOM VENTIL ZUM UNTERBODENROHR
-Optional- -Version mit CCM-Bremsen- -Gilt für GD-
aus £32,67
aus £32,67
# 002
MPN: 164015
KRAGEN FÜR SCHLAUCHVERBINDUNG
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12181290
# 003
MPN: 61712500
HALTERUNG MIT HÜLSE
aus £1,03
aus £1,03
# 004
MPN: 202553
Servobrems-Unterbodenrohr
aus £96,99
aus £96,99
# 005
MPN: 10450190
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 148751
# 006
MPN: 168386
GUMMIROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 211984-
aus £24,73
aus £24,73
# 006
MPN: 211984
GUMMIROHR
aus £28,11
aus £28,11
# 007
MPN: 161490
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £1,38
aus £1,38
# 008
MPN: 110750
GUMMIROHR
-Standard- -Gusseisenversion- -Gilt für GD-
aus £3,31
aus £3,31
# 008
MPN: 127213
GUMMIROHR
-Optional- -Version mit CCM-Bremsen- -Gilt für GD-
aus £9,71
aus £9,71
# 008
MPN: 217380
GUMMIROHR
-Optional- -Version mit CCM-Bremsen- -Nicht für GD-
aus £11,20
aus £11,20
# 008
MPN: 217382
GUMMIROHR
-Standard- -Gussausführung- -Nicht für GD-
aus £17,10
aus £17,10
# 009
MPN: 193186
RÜCKSCHLAGVENTIL
aus £7,05
aus £7,05
# 010
MPN: 161490
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £1,38
aus £1,38
# 011
MPN: 178772
STEHBOLZEN
aus £5,78
aus £5,78
# 012
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
# 013
MPN: 10902224
SCHRAUBEN
aus £0,53
aus £0,53
# 014
MPN: 127494
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 10441690
HALTERUNG MIT HÜLSE
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 1044690
# 016
MPN: 102948
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12639724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
