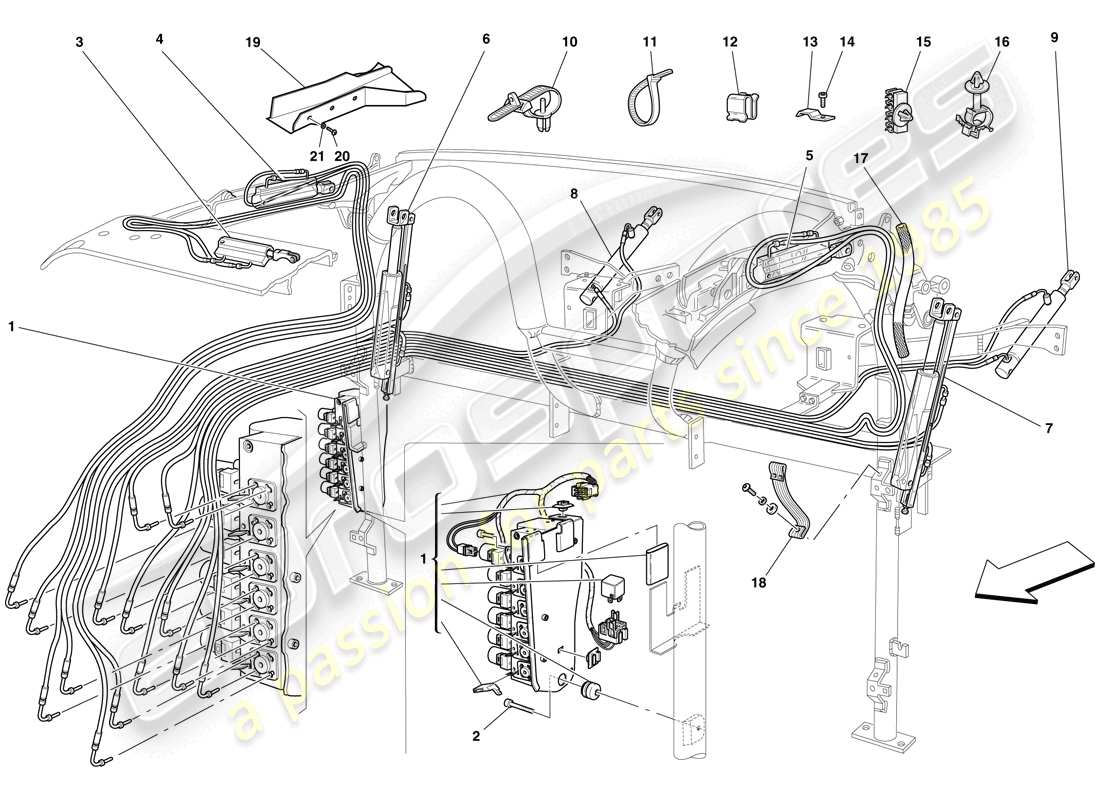

0119 - HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPENEINHEIT
Ferrari F430 Spider (RHD) HYDRAULIC SYSTEM AND ELECTROHYDRAULIC PUMP UNIT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 66954300
KOMPLETTES HYDRAULIKSYSTEM
aus £1.779,29
aus £1.779,29
# 001
MPN: 66376000
ELEKTROHYDRAULISCHES Steuergerät
aus £17.426,25
aus £17.426,25
# 002
MPN: 66683600
SCHRAUBEN
aus £6,93
aus £6,93
# 003
MPN: 66454700
DACHRAHMENPLATTE HAUPTZYLINDER
aus £455,77
aus £455,77
# 004
MPN: 66454100
RECHTER SEKUNDÄR-DACHRAHMEN-STELLANTRIEBSZYLINDER
aus £474,61
aus £474,61
# 005
MPN: 66454000
DACHRAHMENPLATTE LINKER SEKUNDÄRZYLINDER
aus £474,61
aus £474,61
# 006
MPN: 66453900
VOLLSTÄNDIGER RECHTER HAUPTZYLINDER
aus £382,95
aus £382,95
# 007
MPN: 66453800
KOMPLETT LINKER HAUPTZYLINDER
aus £279,40
aus £279,40
# 008
MPN: 66454300
HINTERER SCHUTZZYLINDER RH
aus £611,30
aus £611,30
# 009
MPN: 66454200
HINTERER SCHUTZZYLINDER LINKS
aus £596,94
aus £596,94
# 010
MPN: 66686500
KLEMME
aus £1,98
aus £1,98
# 011
MPN: 66686600
KLEMME
aus £1,48
aus £1,48
# 012
MPN: 66686700
CLIP
aus £2,88
aus £2,88
# 013
MPN: 66686800
Halterung
aus £4,59
aus £4,59
# 014
MPN: 66683900
SCHRAUBEN
aus £4,59
aus £4,59
# 015
MPN: 67049000
CLIP
aus £2,87
aus £2,87
# 016
MPN: 67049100
KLEMME
aus £2,27
aus £2,27
# 017
MPN: 67049200
MANTEL
aus £16,97
aus £16,97
# 018
MPN: 67049300
ROHRHALTER ELASTISCH
aus £23,28
aus £23,28
# 019
MPN: 81060800
RH-UNTERSTÜTZUNG
aus £136,23
aus £136,23
# 019
MPN: 81060900
LINKE UNTERSTÜTZUNG
aus £136,23
aus £136,23
# 020
MPN: 65377400
SCHRAUBEN
aus £1,28
aus £1,28
Dieses Teil ersetzt die Teilenummer 156814 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 11194779
Scheibe
aus £0,53
aus £0,53
