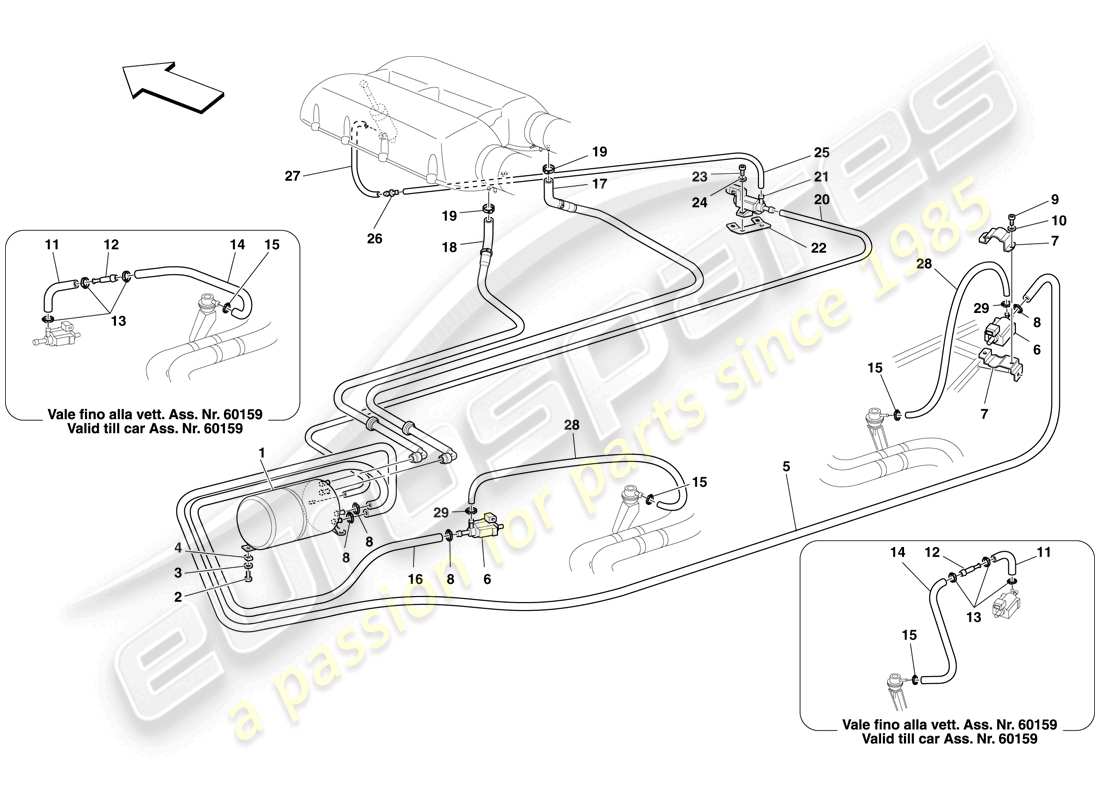

0008 - PNEUMATISCHES ANTRIEBSSYSTEM
Ferrari F430 Spider (USA) PNEUMATIC ACTUATOR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 207624
VAKUUMSPEICHERBEHÄLTER
aus £133,90
aus £133,90
# 002
MPN: 10902224
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 10902424-
aus £0,52
aus £0,52
# 002
MPN: 10902424
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12639724
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 12644424-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12644424
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 210352
ROHR VOM TANK ZUM RECHTEN MAGNETVENTIL
aus £71,77
aus £71,77
# 006
MPN: 178309
MAGNETVENTIL
aus £30,59
aus £30,59
# 007
MPN: 178515
MONTAGE DES MAGNETVENTILS
aus £2,86
aus £2,86
# 008
MPN: 13432170
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,47
aus £0,47
# 009
MPN: 14302924
SCHRAUBEN
aus £0,51
aus £0,51
# 010
MPN: 127492
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 106848
# 011
MPN: 178552
GUMMIROHR
-Anwendbar bis Ass. Nr. 60159-
aus £12,71
aus £12,71
# 012
MPN: 178369
VERBINDER
-Anwendbar bis Ass. Nr. 60159-
aus £1,66
aus £1,66
# 013
MPN: 13432270
KRAGEN FÜR SCHLAUCHVERBINDUNG
-Anwendbar bis Ass. Nr. 60159-
aus £0,57
aus £0,57
# 014
MPN: 147121
GUMMIROHR
-Anwendbar bis Ass. Nr. 60159-
Ersetzung
Ersetzung
# 015
MPN: 171406
KRAGEN FÜR SCHLAUCHVERBINDUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 241986-
aus £0,53
aus £0,53
# 015
MPN: 241986
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,58
aus £0,58
# 016
MPN: 210351
ROHR VOM TANK ZUM LINKEN MAGNETVENTIL
aus £33,73
aus £33,73
# 017
MPN: 210200
KOMPLETTES RH-VAKUUMROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 222112-
Ersetzung
Ersetzung
# 017
MPN: 222112
KOMPLETTES RH-VAKUUMROHR
aus £105,12
aus £105,12
Dieses Teil ersetzt die Teilenummer 210200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 210201
KOMPLETTES VAKUUMROHR LINKS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 222114-
Ersetzung
Ersetzung
# 018
MPN: 222114
KOMPLETTES VAKUUMROHR LINKS
aus £105,12
aus £105,12
Dieses Teil ersetzt die Teilenummer 210201 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 13432070
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 13125570
# 020
MPN: 124406
ROHR VOM TANK ZUM MAGNETVENTIL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 169692-
aus £4,05
aus £4,05
# 020
MPN: 169692
ROHR VOM TANK ZUM MAGNETVENTIL
aus £10,75
aus £10,75
# 021
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 021
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £28,93
aus £28,93
Dieses Teil ersetzt die Teilenummer 184363
# 022
MPN: 200111
Halterung
aus £43,70
aus £43,70
# 023
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 024
MPN: 12544174
Scheibe
Ersetzung
Ersetzung
# 025
MPN: 118502
ROHR VOM MAGNETVENTIL ZUM ANSCHLUSS
aus £18,06
aus £18,06
Dieses Teil ersetzt die Teilenummer 115148 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 178491
VERBINDER
aus £12,92
aus £12,92
# 027
MPN: 168248
ROHR VOM ANSCHLUSS ZUM STELLANTRIEB
aus £10,43
aus £10,43
# 028
MPN: 198275
GUMMIROHR
-Anwendbar ab Ass. Nr. 60160-
aus £29,13
aus £29,13
# 029
MPN: 13432270
KRAGEN FÜR SCHLAUCHVERBINDUNG
-Anwendbar ab Ass. Nr. 60160-
aus £0,59
aus £0,59
