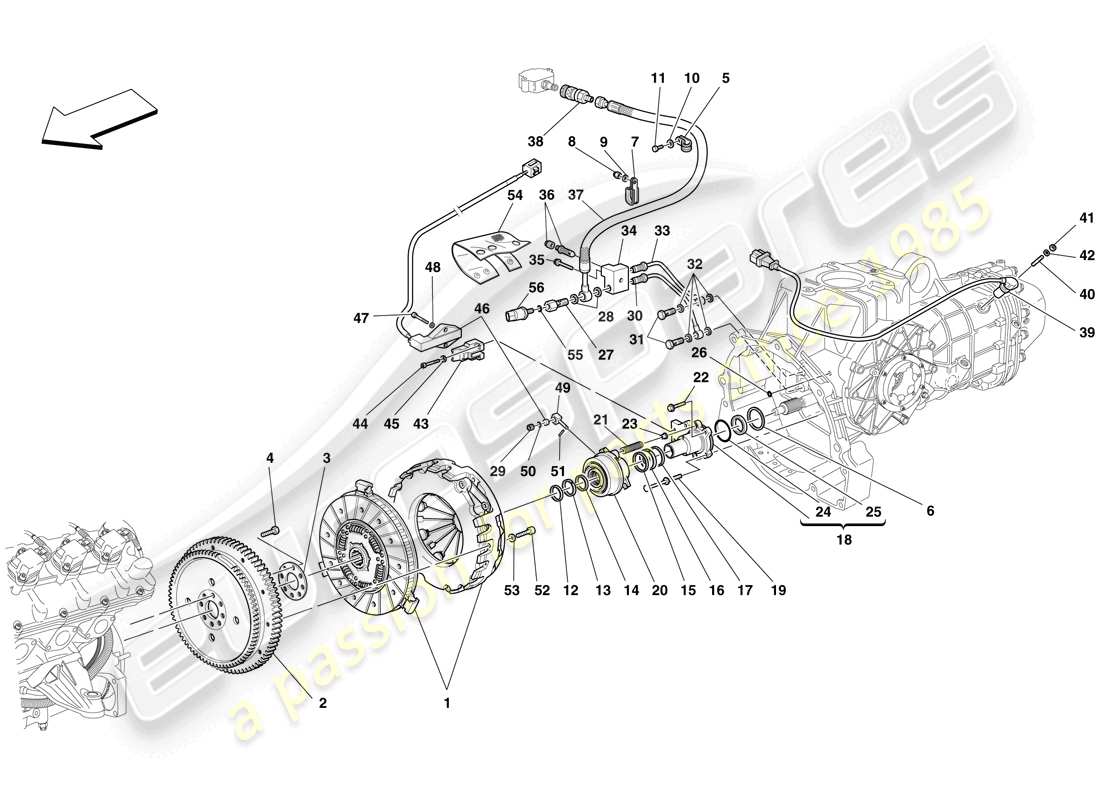

0024 - Kupplung und Bedienelemente
Ferrari F430 Spider (USA) CLUTCH AND CONTROLS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 204411
KOMPLETTE KUPPLUNG
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 222090-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 206500
# 001
MPN: 222090
KOMPLETTE KUPPLUNG
-Gilt für F1 Getriebe-
aus £1.909,18
aus £1.909,18
Dieses Teil ersetzt die Teilenummer 204411
# 002
MPN: 202566
KOMPLETTES MOTORSCHWUNGRAD
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 230425-
Ersetzung
Ersetzung
# 002
MPN: 230425
KOMPLETTES MOTORSCHWUNGRAD
-Gilt für F1 Getriebe-
aus £1.379,34
aus £1.379,34
Dieses Teil ersetzt die Teilenummer 202566
# 003
MPN: 103876
Scheibe -BEFESTIGUNGSSCHEIBE
-Gilt für F1 Getriebe-
aus £2,82
aus £2,82
Dieses Teil ersetzt die Teilenummer 12833 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 201755
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
# 005
MPN: 121834
Halterung
-Gilt für F1 Getriebe-
aus £1,86
aus £1,86
# 006
MPN: 173360
SHIM
-Bei Bedarf installiert- -Gilt für F1 Getriebe-
aus £10,51
aus £10,51
# 007
MPN: 139512
HALTERUNG MIT HÜLSE
-Gilt für F1 Getriebe-
aus £1,20
aus £1,20
# 008
MPN: 102741
NUSS
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 14496424
Scheibe
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 14496424
Scheibe
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 10979424
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 012
MPN: 181837
SCHABERRING
-Gilt für F1 Getriebe-
aus £13,14
aus £13,14
# 013
MPN: 208014
RING
-Gilt für F1 Getriebe-
aus £3,23
aus £3,23
# 014
MPN: 181838
DICHTUNGSRING
-Gilt für F1 Getriebe-
aus £12,32
aus £12,32
# 015
MPN: 181828
DICHTUNGSRING
-Gilt für F1 Getriebe-
aus £15,35
aus £15,35
# 016
MPN: 154507
RING
-Gilt für F1 Getriebe-
aus £2,01
aus £2,01
Dieses Teil ersetzt die Teilenummer 170419 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 181836
SCHABERRING
-Gilt für F1 Getriebe-
aus £14,44
aus £14,44
# 018
MPN: 207539
KOMPL. LAGERMONTAGEFLANSCH
-Gilt für F1 Getriebe-
aus £530,88
aus £530,88
Dieses Teil ersetzt die Teilenummer 193793 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 201171
ENDSTOPP-BOLZENBOLZEN
-Gilt für F1 Getriebe-
aus £14,28
aus £14,28
# 020
MPN: 234943
KUPPLUNGSLAGER
Gültig für Fahrzeuge mit Schaltgetriebe (ohne Dichtungen)
aus £495,00
aus £495,00
Dieses Teil ersetzt die Teilenummer 208310 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
KUPPLUNGSLAGER MIT DICHTUNGEN (234953) Genuine Maserati Teil – Neu auf Lager
Maserati Teil komplett mit Dichtungen
Maserati Teil komplett mit Dichtungen
# 021
MPN: 155207
VORSPANNFEDER
-Gilt für F1 Getriebe-
aus £2,32
aus £2,32
# 022
MPN: 16052024
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £1,34
aus £1,34
# 023
MPN: 155206
Federunterlegscheibe
-Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten-
aus £1,75
aus £1,75
# 024
MPN: 136140
O-RING
-Gilt für F1 Getriebe-
aus £0,72
aus £0,72
# 025
MPN: 172363
DICHTUNGSRING
-Gilt für F1 Getriebe-
aus £15,00
aus £15,00
# 026
MPN: 166432
O-RING
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 121813
# 027
MPN: 171454
ROHRVERBINDUNG
-Anwendbar bis Ass. Nr. 74556- -Gilt für F1 Getriebe-
aus £27,04
aus £27,04
# 027
MPN: 199410
ROHRVERBINDUNG
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £38,51
aus £38,51
# 028
MPN: 10261060
Dichtung
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
# 029
MPN: 167802
DECKEL
-Gilt für F1 Getriebe-
aus £22,08
aus £22,08
# 030
MPN: 180183
KUPPLUNGSSTEUERROHR
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
# 031
MPN: 11903811
ROHRVERBINDUNG
-Gilt für F1 Getriebe-
aus £1,24
aus £1,24
# 032
MPN: 10284460
Dichtung
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 033
MPN: 180184
SYSTEMROHR ENTLÜFTEN
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
# 034
MPN: 196918
BLOCK
-Anwendbar bis Ass. Nr. 72729- -Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 235706-
aus £86,48
aus £86,48
Dieses Teil ersetzt die Teilenummer 167101
# 034
MPN: 235706
BLOCK
-Ersetzt 196918- -Anwendbar ab Ass. Nr. 72730- - Gilt für F1 Getriebe-
aus £91,20
aus £91,20
Dieses Teil ersetzt die Teilenummer 196918
# 035
MPN: 16286324
SCHRAUBEN
-L. 30 mm- -Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16286321
# 036
MPN: 121699
ENTLÜFTUNGSSCHRAUBE
-Anwendbar bis Ass. Nr. 72729- -Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 152954-
aus £12,02
aus £12,02
# 036
MPN: 152954
ENTLÜFTUNGSSCHRAUBE
-Ersetzt 121699- -Anwendbar ab Ass. Nr. 72730- - Gilt für F1 Getriebe-
aus £3,18
aus £3,18
# 037
MPN: 174554
KOMPLETTES KUPPLUNGSROHR
-Anwendbar bis Ass. Nr. 72729- -Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 236790-
aus £295,52
aus £295,52
# 037
MPN: 236790
KOMPLETTES KUPPLUNGSROHR
-Ersetzt 174554- -Anwendbar ab Ass. Nr. 72730- -Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 239429-
Ersetzung
Ersetzung
# 037
MPN: 239429
KOMPLETTES KUPPLUNGSROHR
-Gilt für F1 Getriebe-
aus £454,42
aus £454,42
Dieses Teil ersetzt die Teilenummer 174554, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 210469
Schnellkupplung mit Innengewinde
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 225148-
Ersetzung
Ersetzung
# 038
MPN: 225148
Schnellkupplung mit Innengewinde
-Gilt für F1 Getriebe-
aus £41,82
aus £41,82
Dieses Teil ersetzt die Teilenummer 210469 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 168729
ELEKTROMAGNETISCHER SENSOR
-Gilt für F1 Getriebe-
aus £71,80
aus £71,80
# 040
MPN: 11500124
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 11500121
# 041
MPN: 10720124
NUSS
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 042
MPN: 12604274
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 201160
MONTAGE
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
# 044
MPN: 14358524
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 045
MPN: 10519378
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519377, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 206075
KOMPLETTES SENSOR-KIT
-Gilt für Getriebe F1- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 046
MPN: 219340
KOMPLETTES SENSOR-KIT
-Gilt für Getriebe F1- -Gilt nach Erschöpfung von 206075-
aus £241,48
aus £241,48
# 047
MPN: 14303324
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 014303324
# 048
MPN: 10519224
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519201
# 049
MPN: 165567
STIFT
-Gilt für F1 Getriebe-
aus £22,68
aus £22,68
# 050
MPN: 165658
O-RING
-Gilt für F1 Getriebe-
aus £4,13
aus £4,13
# 051
MPN: 14158570
STIFT
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 052
MPN: 204385
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £9,50
aus £9,50
# 053
MPN: 11194379
Scheibe
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11194377
# 054
MPN: 241691
EINFÜLLHALSSCHUTZ
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £68,45
aus £68,45
# 055
MPN: 140605
O-RING
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 056
MPN: 203294
DRUCKSENSOR
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £300,99
aus £300,99
-part-diagram-0025.webp "FERRARI F430 SPIDER (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SPIDER (USA) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SPIDER (USA) F1 HYDRAULISCHE STEUERUNG VON GETRIEBE UND KUPPLUNG TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SPIDER (USA) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SPIDER (USA) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SPIDER (USA) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SPIDER (USA) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SPIDER (USA) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SPIDER (USA) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SPIDER (USA) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SPIDER (USA) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SPIDER (USA) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SPIDER (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SPIDER (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SPIDER (USA) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SPIDER (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SPIDER (USA) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SPIDER (USA) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SPIDER (USA) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SPIDER (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SPIDER (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SPIDER (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SPIDER (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SPIDER (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SPIDER (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SPIDER (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SPIDER (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SPIDER (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SPIDER (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SPIDER (USA) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SPIDER (USA) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SPIDER (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SPIDER (USA) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SPIDER (USA) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SPIDER (USA) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SPIDER (USA) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SPIDER (USA) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SPIDER (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SPIDER (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SPIDER (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SPIDER (USA) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SPIDER (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SPIDER (USA) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SPIDER (USA) DACHVERKLEIDUNG UND WANNE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SPIDER (USA) DACHVERBINDUNGEN UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SPIDER (USA) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SPIDER (USA) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SPIDER (USA) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SPIDER (USA) DACHSTEUERUNG UND KLAPPEN TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SPIDER (USA) DACH-MIKROSCHALTER UND ECU TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SPIDER (USA) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPENEINHEIT TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SPIDER (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SPIDER (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SPIDER (USA) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SPIDER (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SPIDER (USA) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SPIDER (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SPIDER (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SPIDER (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 SPIDER (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SPIDER (USA) MANUELLER VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SPIDER (USA) ELEKTRISCHER SITZ - SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SPIDER (USA) ELEKTRISCHER SITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SPIDER (USA) RENNSITZ – OPTIONAL TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SPIDER (USA) RENNSITZ – OPTIONAL TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SPIDER (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SPIDER (USA) ABLAGEFACH FÜR KLEINTEILE AUF DER RÜCKSEITE TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SPIDER (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SPIDER (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SPIDER (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SPIDER (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SPIDER (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SPIDER (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SPIDER (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SPIDER (USA) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SPIDER (USA) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SPIDER (USA) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SPIDER (USA) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SPIDER (USA) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SPIDER (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SPIDER (USA) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SPIDER (USA) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SPIDER (USA) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SPIDER (USA) HOCHLEISTUNGSSTARKES HALLO-FI-SYSTEM VON BOSE TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SPIDER (USA) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0154.webp "FERRARI F430 SPIDER (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F430 SPIDER (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SPIDER (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SPIDER (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SPIDER (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SPIDER (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SPIDER (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SPIDER (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SPIDER (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SPIDER (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SPIDER (USA) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SPIDER (USA) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SPIDER (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SPIDER (USA) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SPIDER (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SPIDER (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SPIDER (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SPIDER (USA) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SPIDER (USA) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SPIDER (USA) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SPIDER (USA) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SPIDER (USA) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SPIDER (USA) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SPIDER (USA) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SPIDER (USA) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SPIDER (USA) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
