016 - SEKUNDÄRLUFTPUMPE

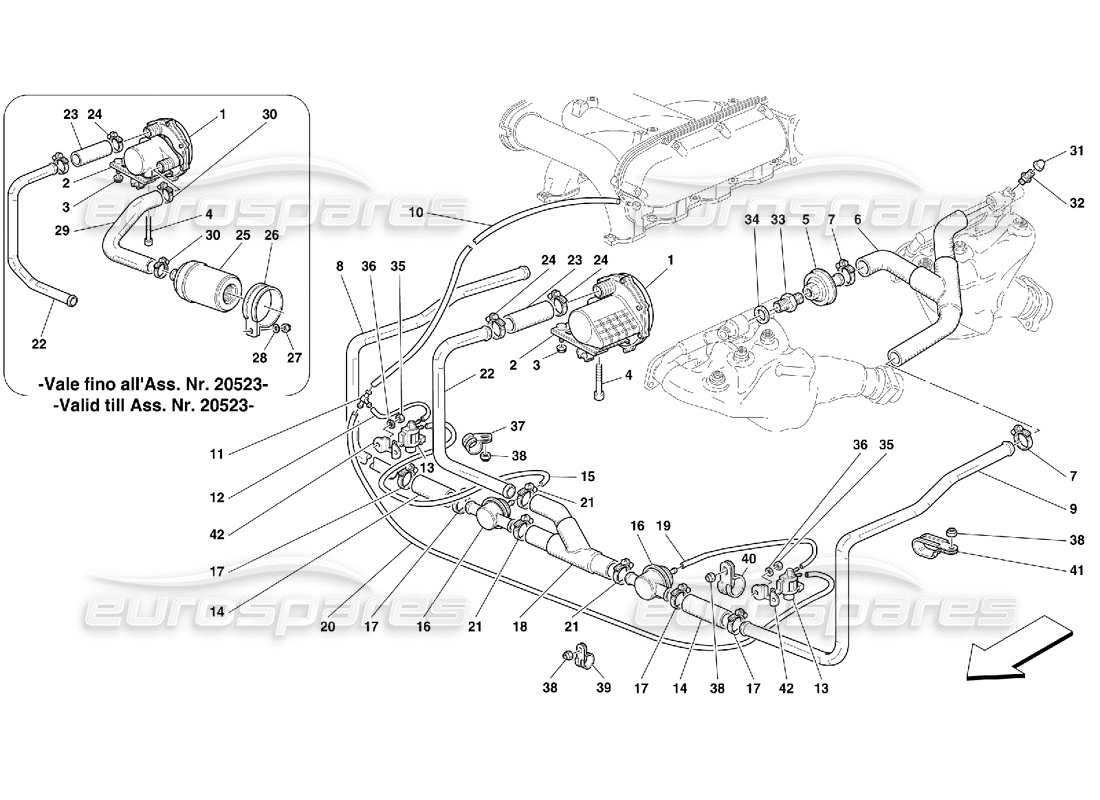

Ferrari 456 GT/GTA Secondary Air Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 148049
KOMPLETTE ELEKTRISCHE LUFTPUMPE
- Gültig bis Ass. Nr. 20523
aus £508,61
aus £508,61
# 001
MPN: 165903
KOMPLETTE ELEKTRISCHE LUFTPUMPE
- Gültig ab Ass. Nr. 20524
aus £521,48
aus £521,48
# 002
MPN: 149111
HALTERUNG FÜR PUMPE
aus £16,94
aus £16,94
# 003
MPN: 14058411
NUSS
aus £0,47
aus £0,47
# 004
MPN: 14306724
SCHRAUBEN
aus £0,50
aus £0,50
# 005
MPN: 148494
SEKUNDÄRLUFTVENTIL
aus £402,05
aus £402,05
Dieses Teil ersetzt die Teilenummer 121769 - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 154873
VERBINDUNGSROHR
aus £150,51
aus £150,51
# 007
MPN: 161490
SCHRAUBKRAGEN
aus £1,02
aus £1,02
# 008
MPN: 155103
RH-ROHR
aus £24,93
aus £24,93
# 009
MPN: 155104
Linkes Rohr
aus £31,65
aus £31,65
# 010
MPN: 122762
ROHR VON DER VERBINDUNG ZUR PLENUMKAMMER
aus £9,44
aus £9,44
# 011
MPN: 121793
3-WAY UNION
aus £0,47
aus £0,47
# 012
MPN: 122759
ROHR VOM UINION ZUM MAGNETVENTIL
aus £3,15
aus £3,15
# 013
MPN: 154384
MAGNETVENTIL
- Gültig bis zur Erschöpfung des Vorrats
aus £40,60
aus £40,60
# 013
MPN: 159177
MAGNETVENTIL
- Gültig nach Erschöpfung des Lagerbestands von 154384
aus £103,88
aus £103,88
Dieses Teil ersetzt die Teilenummer 154384, die wir auf Lager haben
# 014
MPN: 165446
GUMMISCHLAUCH
aus £9,36
aus £9,36
Dieses Teil ersetzt die Teilenummer 155107, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 118502
GUMMISCHLAUCH
aus £18,53
aus £18,53
Dieses Teil ersetzt die Teilenummer 115148 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 147390
ABSCHALTVENTIL
aus £176,28
aus £176,28
Dieses Teil ersetzt die Teilenummer 121751 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 13000490
SCHRAUBKRAGEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 154871
VERBINDUNGSHÜLSE
aus £173,22
aus £173,22
# 019
MPN: 118502
ROHR VON DER ABSCHALTUNG ZUM LINKEN MAGNETVENTIL
aus £18,53
aus £18,53
Dieses Teil ersetzt die Teilenummer 115148 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 117170
ROHR VOM UINION ZUM MAGNETVENTIL
aus £8,24
aus £8,24
# 021
MPN: 65424800
SCHRAUBKRAGEN
aus £2,45
aus £2,45
# 022
MPN: 155105
ROHR
- Gültig ab Ass. Nr. 20524
aus £50,42
aus £50,42
# 022
MPN: 179552
ROHR
- Gültig bis Ass. Nr. 20523
aus £60,88
aus £60,88
# 023
MPN: 155116
ÄRMEL
aus £5,40
aus £5,40
# 024
MPN: 13000490
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 70000967
FILTERKANISTER
- Gültig bis Ass. Nr. 20523
aus £99,27
aus £99,27
Dieses Teil ersetzt die Teilenummer 148050
# 026
MPN: 126353
HALTERUNG MIT HÜLSE
- Gültig bis Ass. Nr. 20523
aus £13,95
aus £13,95
# 027
MPN: 102948
NUSS
- Gültig bis Ass. Nr. 20523
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 12601274
Scheibe
- Gültig bis Ass. Nr. 20523
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 155874
ROHR VOM LUFTFILTER ZUR PUMPE
- Gültig bis Ass. Nr. 20523
aus £218,26
aus £218,26
# 030
MPN: 65424800
SCHRAUBKRAGEN
- Gültig bis Ass. Nr. 20523
aus £2,52
aus £2,52
# 031
MPN: 150595
Überwurfmutter
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16109642
# 032
MPN: 152630
UNION
aus £45,95
aus £45,95
# 033
MPN: 152631
UNION
aus £14,05
aus £14,05
# 034
MPN: 10257460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 94702
# 035
MPN: 12574115
NUSS
aus £1,13
aus £1,13
# 036
MPN: 14496324
Scheibe
aus £1,44
aus £1,44
Dieses Teil ersetzt die Teilenummer 14496301
# 037
MPN: 10441990
KLEMME
aus £0,47
aus £0,47
# 038
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 10441490
KLEMME
aus £0,47
aus £0,47
# 040
MPN: 10442290
KLEMME
aus £0,47
aus £0,47
# 041
MPN: 61712500
KLEMME
aus £0,88
aus £0,88
# 042
MPN: 145472
BEFESTIGUNGSPLATTE FÜR MAGNETVENTILE
aus £2,25
aus £2,25
