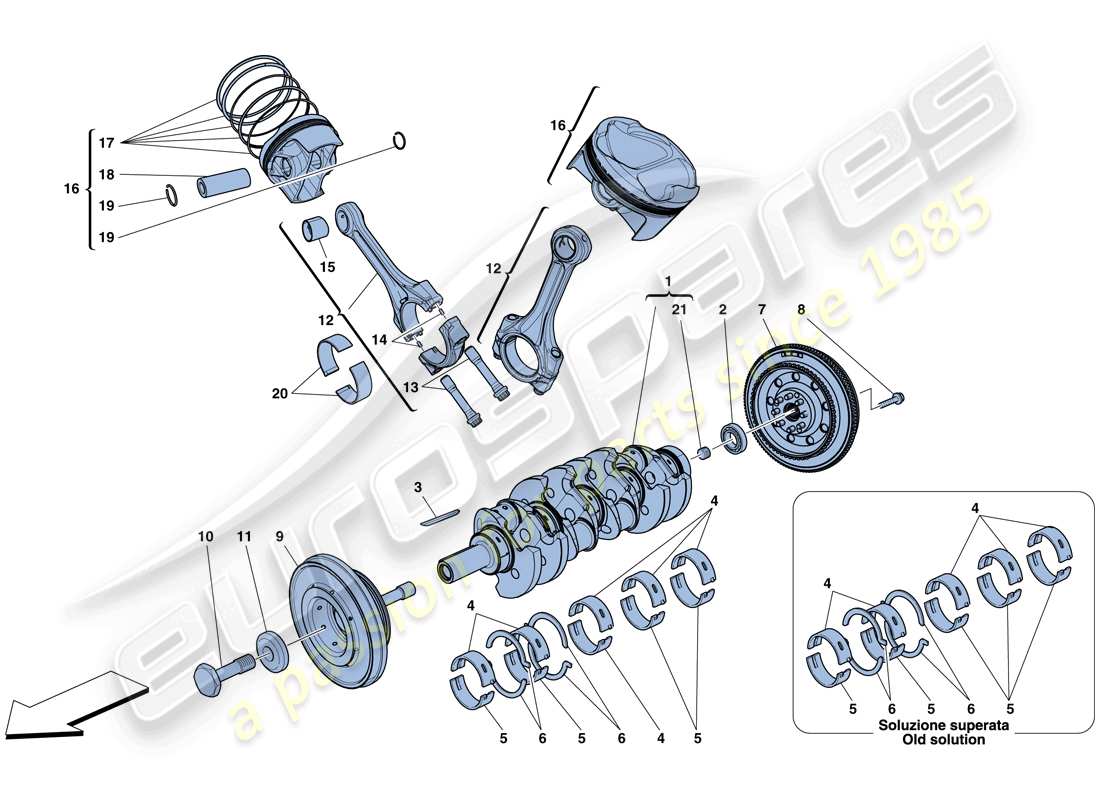

0002 - Kurbelwelle – Pleuel und Kolben
Ferrari 458 Italia (Europe) CRANKSHAFT - CONNECTING RODS AND PISTONS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 252924
Kurbelwelle
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 275436-
Ersetzung
Ersetzung
# 001
MPN: 275436
Kurbelwelle
aus £4.542,09
aus £4.542,09
Dieses Teil ersetzt die Teilenummer 252924
# 002
MPN: 103877
LAGER
aus £16,00
aus £16,00
Dieses Teil ersetzt die Teilenummer 24940440
# 003
MPN: 186201
KURBELWELLENTASTE
aus £0,58
aus £0,58
# 004
MPN: 195307
OBERES HALBLAGER
-Blau- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286832-
aus £31,15
aus £31,15
# 004
MPN: 195307
OBERES HALBLAGER
-Blau- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £31,15
aus £31,15
# 004
MPN: 195308
OBERES HALBLAGER
-Gelb- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286833-
aus £14,70
aus £14,70
# 004
MPN: 195308
OBERES HALBLAGER
-Gelb- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £14,70
aus £14,70
# 004
MPN: 198910
OBERES HALBLAGER
-Grün- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286834-
aus £14,70
aus £14,70
# 004
MPN: 198910
OBERES HALBLAGER
-Grün- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £14,70
aus £14,70
# 004
MPN: 268864
OBERES HALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £12,09
aus £12,09
# 004
MPN: 268865
OBERES HALBLAGER
-Gelb- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £12,09
aus £12,09
# 004
MPN: 268866
OBERES HALBLAGER
-Grün- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £11,05
aus £11,05
# 004
MPN: 286832
OBERES HALBLAGER
-Blau- -Nicht für EU GS, UK-
aus £10,76
aus £10,76
# 004
MPN: 286833
OBERES HALBLAGER
-Gelb- -Nicht für EU GS, UK-
aus £9,32
aus £9,32
# 004
MPN: 286834
OBERES HALBLAGER
-Grün- -Nicht für EU GS, UK-
aus £12,00
aus £12,00
# 005
MPN: 200194
UNTERES HALBLAGER
-Blau- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286836-
aus £17,92
aus £17,92
# 005
MPN: 200194
UNTERES HALBLAGER
-Blau- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £17,92
aus £17,92
# 005
MPN: 200195
UNTERES HALBLAGER
-Gelb- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286837-
aus £12,51
aus £12,51
# 005
MPN: 200195
UNTERES HALBLAGER
-Gelb- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £12,51
aus £12,51
# 005
MPN: 200196
UNTERES HALBLAGER
-Grün- -Nicht für EU GS, UK- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 286838-
aus £13,68
aus £13,68
# 005
MPN: 200196
UNTERES HALBLAGER
-Grün- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £13,68
aus £13,68
# 005
MPN: 268869
UNTERES HALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £11,32
aus £11,32
# 005
MPN: 268870
UNTERES HALBLAGER
-Gelb- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £11,05
aus £11,05
# 005
MPN: 268871
UNTERES HALBLAGER
-Grün- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £11,05
aus £11,05
# 005
MPN: 286836
UNTERES HALBLAGER
-Blau- -Nicht für EU GS, UK-
aus £9,74
aus £9,74
# 005
MPN: 286837
UNTERES HALBLAGER
-Gelb- -Nicht für EU GS, UK-
aus £10,15
aus £10,15
# 005
MPN: 286838
UNTERES HALBLAGER
-Grün- -Nicht für EU GS, UK-
aus £11,66
aus £11,66
# 006
MPN: 222874
KURBELWELLENLAGERSCHEIBE
-Nicht für EU GS, UK-
aus £17,74
aus £17,74
# 006
MPN: 222874
KURBELWELLENLAGERSCHEIBE
-Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £17,74
aus £17,74
# 006
MPN: 261727
KURBELWELLENLAGERSCHEIBE
-Bleifrei- -Anwendbar für EU GS, UK- -Anwendbar ab Ass. Nr. 175549-
aus £5,88
aus £5,88
# 007
MPN: 256341
MOTORDÄMPFERSCHWUNGRAD
aus £1.027,79
aus £1.027,79
# 008
MPN: 229907
BEFESTIGUNGSSCHRAUBE
aus £4,94
aus £4,94
# 009
MPN: 264111
Torsionsdämpfer
-Anwendbar bis Motornummer 180597- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 262555 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 266912
Torsionsdämpfer
-Anwendbar ab Motor Nr. 180598- -Anwendbar nach Erschöpfung von 264111-
aus £431,80
aus £431,80
Dieses Teil ersetzt die Teilenummer 264111 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 196216
Torsionsdämpfer-Befestigungsschraube
aus £25,96
aus £25,96
# 011
MPN: 192106
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 263683-
aus £3,13
aus £3,13
# 011
MPN: 263683
Scheibe
aus £10,37
aus £10,37
# 012
MPN: 256361
KOMPL. PLEUELSTANGE UND KAPPE
-Anwendbar bis Motornummer 188435- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 012
MPN: 273837
KOMPL. PLEUELSTANGE UND KAPPE
-Bleifrei- -Anwendbar ab Motor Nr. 188436- -Anwendbar nach Erschöpfung von 256361-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 256361
# 013
MPN: 254806
SCHRAUBEN
-Anwendbar bis Motornummer 188435- -Anwendbar bis zur Erschöpfung-
aus £17,76
aus £17,76
# 013
MPN: 270248
SCHRAUBEN
-Bleifrei- -Anwendbar ab Motor Nr. 188436- -Anwendbar nach Erschöpfung von 254806-
aus £13,32
aus £13,32
# 014
MPN: 224608
AUSRICHTUNGSSTIFT
aus £2,06
aus £2,06
# 015
MPN: 234871
BUCHSE
aus £10,37
aus £10,37
# 016
MPN: 260683
KOLBEN KOMPL. MIT RINGEN, RECHTE ZYLINDERBANK
aus £416,88
aus £416,88
# 016
MPN: 260684
KOLBEN KOMPL. MIT RINGEN, ZYLINDERBANK LINKS
aus £416,88
aus £416,88
# 017
MPN: 263328
KOMPL. KOLBENRINGSATZ
aus £129,01
aus £129,01
# 018
MPN: 198260
Kolbennadel
-Gültig bis zur Erschöpfung-
aus £20,26
aus £20,26
# 019
MPN: 257919
STOPPRING
-Gültig bis zur Erschöpfung-
aus £3,43
aus £3,43
# 020
MPN: 244416
PLEUELHALBLAGER
-Rot- -Nicht für EU GS, UK-
aus £14,51
aus £14,51
# 020
MPN: 244416
PLEUELHALBLAGER
-Rot- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £14,51
aus £14,51
# 020
MPN: 244417
PLEUELHALBLAGER
-Blau- -Nicht für EU GS, UK-
aus £14,51
aus £14,51
# 020
MPN: 244417
PLEUELHALBLAGER
-Blau- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
aus £14,51
aus £14,51
# 020
MPN: 244418
PLEUELHALBLAGER
-Schwarz- -Nicht für EU GS, UK-
Ersetzung
Ersetzung
# 020
MPN: 244418
PLEUELHALBLAGER
-Schwarz- -Gilt für EU GS, UK- -Gilt bis Motornummer 175548-
Ersetzung
Ersetzung
# 020
MPN: 261718
PLEUELHALBLAGER
-Rot- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £10,48
aus £10,48
# 020
MPN: 261719
PLEUELHALBLAGER
-Blau- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motornummer 175549-
aus £10,48
aus £10,48
# 020
MPN: 261720
PLEUELHALBLAGER
-Schwarz- -Bleifrei- -Gilt für EU GS, UK- -Gilt ab Motor Nr. 175549- -Nicht mehr im Lieferumfang enthalten-
aus £10,48
aus £10,48
Dieses Teil ersetzt die Teilenummer 244418
# 020
MPN: 262987
PLEUELHALBLAGER
-Rosa- -Bleifrei- -Verwendbar ab Motor Nr. 175549-
aus £10,37
aus £10,37
# 021
MPN: 176396
GEWINDESTECKER
aus £2,88
aus £2,88
