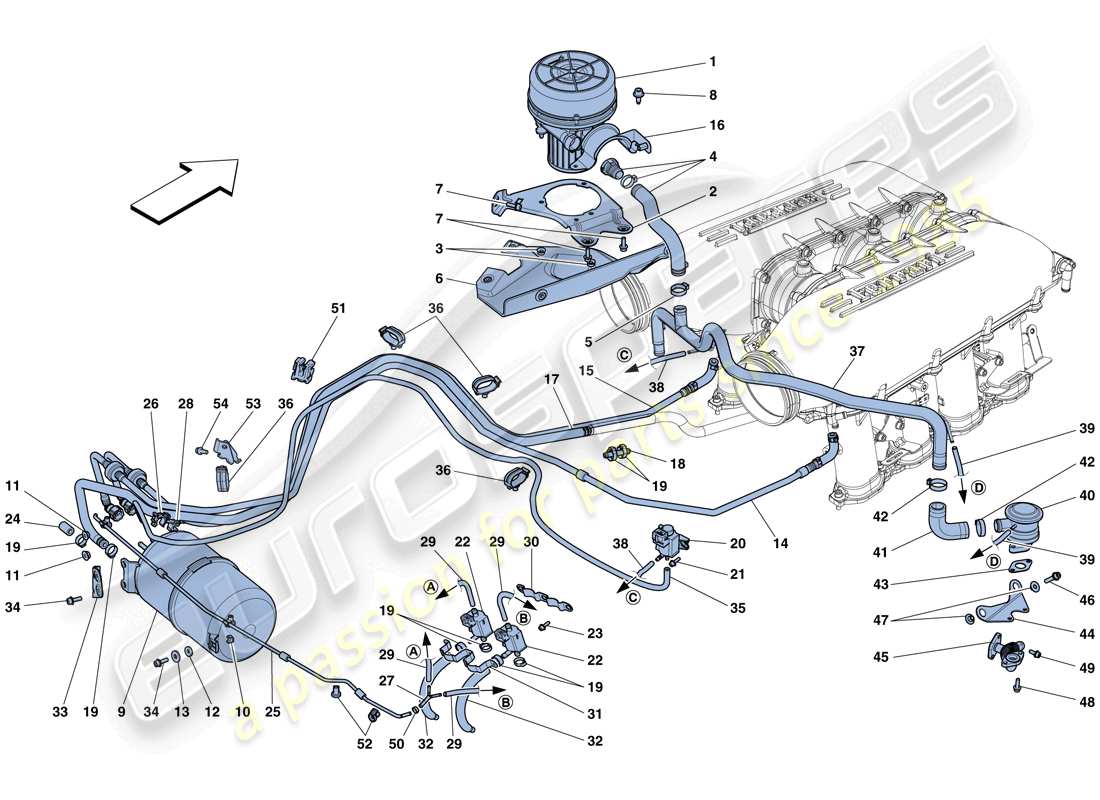

0008 - Sekundärluftsystem
Ferrari 458 Italia (Europe) SECONDARY AIR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 247795
SEKUNDÄRLUFTSYSTEMPUMPE
aus £232,42
aus £232,42
# 002
MPN: 251773
Halterung
aus £10,45
aus £10,45
# 003
MPN: 14040611
NUSS
aus £0,53
aus £0,53
# 004
MPN: 262254
VERBINDUNGSROHR
aus £36,49
aus £36,49
# 005
MPN: 13433370
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 296779-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 247921
# 005
MPN: 296779
KRAGEN
aus £3,97
aus £3,97
# 006
MPN: 258291
Linkes Hitzeschild
aus £52,29
aus £52,29
# 007
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 008
MPN: 11566224
SCHRAUBEN
aus £0,53
aus £0,53
# 009
MPN: 195645
VAKUUMSPEICHERBEHÄLTER
aus £109,29
aus £109,29
Dieses Teil ersetzt die Teilenummer 177060, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 60758600
NUSS
aus £0,47
aus £0,47
# 011
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 012
MPN: 12644424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 260383
RECHTES VAKUUMROHR ZUM MOTOR
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 263934
RECHTES VAKUUMROHR ZUM MOTOR
-Anwendbar nach Erschöpfung von 260383- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 278294-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 260383
# 014
MPN: 278294
RECHTES VAKUUMROHR ZUM MOTOR
aus £74,35
aus £74,35
Dieses Teil ersetzt die Teilenummer 263934
# 015
MPN: 260384
Linkes Unterdruckrohr zum Motor
-Gültig bis zur Erschöpfung-
aus £89,07
aus £89,07
# 015
MPN: 263935
Linkes Unterdruckrohr zum Motor
-Anwendbar nach Erschöpfung von 260384- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 278295-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 260384, die wir auf Lager haben
# 015
MPN: 278295
Linkes Unterdruckrohr zum Motor
aus £74,35
aus £74,35
Dieses Teil ersetzt die Teilenummer 263935
# 016
MPN: 251774
SCHILDHALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 265726-
Ersetzung
Ersetzung
# 016
MPN: 265726
SCHILDHALTERUNG
aus £7,24
aus £7,24
Dieses Teil ersetzt die Teilenummer 251774
# 017
MPN: 260385
ROHR VOM TANK ZUM ANSCHLUSS
aus £43,05
aus £43,05
# 018
MPN: 251422
VERBINDER
aus £6,85
aus £6,85
# 019
MPN: 10716370
KRAGEN
-D. 18-
aus £0,47
aus £0,47
# 019
MPN: 13432070
KRAGEN FÜR ÄRMEL
-D. 15.7-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13125570
# 019
MPN: 13434670
KRAGEN
-D. 16.2-
aus £0,47
aus £0,47
# 020
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 020
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £16,25
aus £16,25
Dieses Teil ersetzt die Teilenummer 184363 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 11566224
SCHRAUBEN
aus £0,53
aus £0,53
# 022
MPN: 178309
MAGNETVENTIL
aus £31,25
aus £31,25
# 023
MPN: 256323
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 024
MPN: 248008
DECKEL
aus £4,78
aus £4,78
Dieses Teil ersetzt die Teilenummer 136379
# 025
MPN: 260386
ALUMINIUMROHR
aus £51,71
aus £51,71
# 026
MPN: 141546
CLIP
aus £0,47
aus £0,47
# 027
MPN: 260248
3-WAY ROHR
-Gültig bis zur Erschöpfung-
aus £76,06
aus £76,06
# 027
MPN: 301659
3-WAY ROHR
-Anwendbar nach Erschöpfung von 260248-
aus £162,91
aus £162,91
Dieses Teil ersetzt die Teilenummer 260248, die wir auf Lager haben
# 028
MPN: 140130
CLIP
aus £0,47
aus £0,47
# 029
MPN: 260272
GEBOGENES ROHR
aus £3,34
aus £3,34
# 030
MPN: 260244
Halterung
aus £5,72
aus £5,72
# 031
MPN: 260246
Halterung
aus £3,80
aus £3,80
# 032
MPN: 260250
ROHR
-Ersetzt durch 264289 und 264089- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 032
MPN: 264089
ROHR
aus £55,51
aus £55,51
# 032
MPN: 264289
ROHR
aus £52,19
aus £52,19
Dieses Teil ersetzt die Teilenummer 260250
# 033
MPN: 260387
Halterung
aus £51,44
aus £51,44
# 034
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 035
MPN: 262245
GUMMIROHR
aus £18,64
aus £18,64
# 036
MPN: 149773
CLIP
-Für Luftleitungen am Fahrgestell-
aus £0,53
aus £0,53
# 036
MPN: 249393
CLIP
-Für Gummirohr zum Magnetventil-
aus £0,47
aus £0,47
# 036
MPN: 249397
CLIP
-Für linkes Vakuumrohr-
aus £0,47
aus £0,47
# 036
MPN: 263772
CLIP
-Für Antriebsrohre an linker Verstärkung-
aus £0,82
aus £0,82
# 037
MPN: 258623
ROHR DES SEKUNDÄRLUFTSYSTEMS
aus £73,16
aus £73,16
# 038
MPN: 122126
GUMMILEITUNG VOM ROHR DES SEKUNDÄRLUFTSYSTEMS ZUM MAGNETVENTIL
-Anwendbar nach Erschöpfung von 258946-
aus £5,08
aus £5,08
Dieses Teil ersetzt die Teilenummer 258946
# 038
MPN: 258946
GUMMILEITUNG VOM ROHR DES SEKUNDÄRLUFTSYSTEMS ZUM MAGNETVENTIL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 039
MPN: 141235
GUMMIROHR
aus £2,18
aus £2,18
Dieses Teil ersetzt die Teilenummer 253376
# 040
MPN: 171175
VENTIL DES SEKUNDÄRLUFTSYSTEMS
aus £106,81
aus £106,81
# 041
MPN: 183717
VERBINDUNGSROHR
aus £103,95
aus £103,95
# 042
MPN: 13432970
KRAGEN
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 13432908
# 043
MPN: 186781
Dichtung
aus £2,95
aus £2,95
# 044
MPN: 245815
LINKE VENTILBEFESTIGUNGSHALTERUNG
aus £5,64
aus £5,64
# 044
MPN: 245816
RECHTE VENTILBEFESTIGUNGSHALTERUNG
aus £4,59
aus £4,59
# 045
MPN: 245817
ROHR VOM LUFTVENTIL ZUM RECHTEN VERTEILER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 263794-
Ersetzung
Ersetzung
# 045
MPN: 245818
ROHR VOM LUFTVENTIL ZUM LINKEN VERTEILER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 263795-
Ersetzung
Ersetzung
# 045
MPN: 263794
ROHR VOM LUFTVENTIL ZUM RECHTEN VERTEILER
aus £63,23
aus £63,23
Dieses Teil ersetzt die Teilenummer 245817 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 263795
ROHR VOM LUFTVENTIL ZUM LINKEN VERTEILER
aus £63,23
aus £63,23
Dieses Teil ersetzt die Teilenummer 245818 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 047
MPN: 183898
FLANSCHBUCHSE
aus £1,51
aus £1,51
# 048
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 049
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 050
MPN: 241986
KRAGEN
aus £0,51
aus £0,51
# 051
MPN: 258595
ANKER FÜR CLIPS
aus £0,51
aus £0,51
# 052
MPN: 249556
CLIP
aus £0,47
aus £0,47
# 053
MPN: 303076
Halterung
aus £22,37
aus £22,37
# 054
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
-part-diagram-0009.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 ITALIA (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 458 ITALIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 ITALIA (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 ITALIA (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
