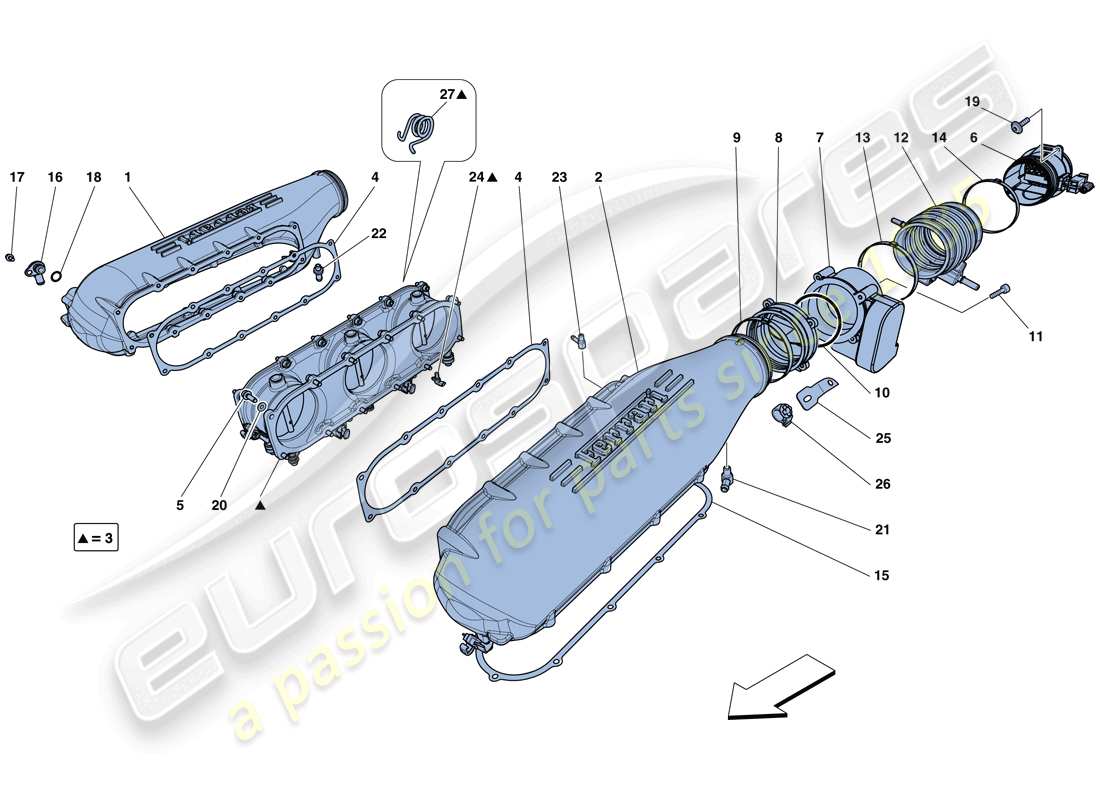

0015 - ANSAUGKRÜMMERABDECKUNG
Ferrari 458 Italia (Europe) INTAKE MANIFOLD COVER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 254511
RH-EINSAUGPLENUM
aus £926,57
aus £926,57
# 001
MPN: 272597
RH-EINSAUGPLENUM
-Kohlenstoff-
aus £3.080,55
aus £3.080,55
# 002
MPN: 254512
LINKER ANSAUGPLENUM
aus £926,57
aus £926,57
# 002
MPN: 272598
LINKER ANSAUGPLENUM
-Kohlenstoff-
aus £3.080,55
aus £3.080,55
# 003
MPN: 259381
KOMPL. ZENTRALER KOMPENSATORKÖRPER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 263985-
Ersetzung
Ersetzung
# 003
MPN: 263985
KOMPL. ZENTRALER KOMPENSATORKÖRPER
-Anwendbar bis Motornummer 171042- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 259381
# 003
MPN: 270492
KOMPL. ZENTRALER KOMPENSATORKÖRPER
-Anwendbar von Motor Nr. 171043 bis Motor Nr. 186782- -Anwendbar nach Erschöpfung von 263985- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 263985
# 003
MPN: 281192
KOMPL. ZENTRALER KOMPENSATORKÖRPER
-Anwendbar ab Motor Nr. 186783- -Anwendbar nach Erschöpfung von 270492-
aus £1.381,29
aus £1.381,29
Dieses Teil ersetzt die Teilenummer 270492 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 252892
PLENUMDICHTUNG
-Anwendbar bis Motornummer 171042- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 004
MPN: 269670
PLENUMDICHTUNG
-Anwendbar ab Triebwerk Nr. 171043- -Anwendbar nach Erschöpfung von 252892- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 252892
# 004
MPN: 322517
PLENUMDICHTUNG
-Anwendbar ab Motor Nr. 171043- -Anwendbar nach Erschöpfung von 269670-
aus £39,27
aus £39,27
Dieses Teil ersetzt die Teilenummer 269670
# 005
MPN: 222998
SCHRAUBEN
-M6 X 25- -Gilt für die Version aus Kohlefaser-
aus £44,00
aus £44,00
# 005
MPN: 231618
SCHRAUBEN
-M6 X 20- -Nicht für Version in Kohlefaser-
aus £0,50
aus £0,50
# 006
MPN: 245028
LUFTMASSENMESSER
aus £119,38
aus £119,38
# 007
MPN: 179912
Drosselklappengehäuse
aus £332,21
aus £332,21
# 008
MPN: 240262
SHIM
aus £33,73
aus £33,73
Dieses Teil ersetzt die Teilenummer 195206, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 190151
RINGKLEMME
aus £2,07
aus £2,07
Dieses Teil ersetzt die Teilenummer 204436
# 010
MPN: 150302
Dichtung
aus £1,37
aus £1,37
# 011
MPN: 231624
SCHRAUBEN
-M6 X 45-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14305924
# 012
MPN: 246596
RECHTES VERBINDUNGSROHR
-Nicht für USA, CDN- -Gilt bis Motornummer 177738- -Gilt bis zur Erschöpfung-
aus £48,27
aus £48,27
# 012
MPN: 246598
Linkes Verbindungsrohr
-Nicht für USA, CDN- -Gilt bis Motornummer 177738- -Gilt bis zur Erschöpfung-
aus £72,88
aus £72,88
# 012
MPN: 247256
RECHTES VERBINDUNGSROHR
-Gilt für USA, CDN- -Gilt bis Motornummer 177738- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 012
MPN: 247257
Linkes Verbindungsrohr
-Gilt für USA, CDN- -Gilt bis Motornummer 177738- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 012
MPN: 272872
RECHTES VERBINDUNGSROHR
-Nicht für USA, CDN- -Anwendbar ab Motor Nr. 177739- -Anwendbar nach Erschöpfung von 246596-
aus £88,24
aus £88,24
Dieses Teil ersetzt die Teilenummer 246596, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 272873
Linkes Verbindungsrohr
-Nicht für USA, CDN- -Anwendbar ab Motor Nr. 177739- -Anwendbar nach Erschöpfung von 246598-
aus £88,24
aus £88,24
Dieses Teil ersetzt die Teilenummer 246598, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 272874
RECHTES VERBINDUNGSROHR
-Anwendbar für USA, CDN- -Anwendbar bis Ass. Nr. 118577- – Gilt ab Motor Nr. 177739- – Gilt nach Erschöpfung von 247256-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 247256
# 012
MPN: 272875
Linkes Verbindungsrohr
-Anwendbar für USA, CDN- -Anwendbar bis Ass. Nr. 118577- – Gilt ab Motor Nr. 177739- – Gilt nach Erschöpfung von 247257-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 247257
# 012
MPN: 282230
RECHTES VERBINDUNGSROHR
-Gilt für USA, CDN- -Gilt ab Ass. Nr. 118578-
aus £122,68
aus £122,68
Dieses Teil ersetzt die Teilenummer 272874
# 012
MPN: 282231
Linkes Verbindungsrohr
-Gilt für USA, CDN- -Gilt ab Ass. Nr. 118578-
aus £122,68
aus £122,68
Dieses Teil ersetzt die Teilenummer 272875
# 013
MPN: 180046
RINGKLEMME
aus £1,41
aus £1,41
# 014
MPN: 177981
RINGKLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 190151-
aus £1,01
aus £1,01
# 014
MPN: 190151
RINGKLEMME
aus £2,07
aus £2,07
Dieses Teil ersetzt die Teilenummer 204436
# 015
MPN: 322056
PLENUM-VERTEILER-DICHTUNG
-Anwendbar nach Erschöpfung von 252890-
aus £35,04
aus £35,04
Dieses Teil ersetzt die Teilenummer 252890
# 016
MPN: 243207
VERBINDER
aus £12,26
aus £12,26
# 017
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,54
aus £0,54
# 018
MPN: 123475
Dichtung
aus £2,20
aus £2,20
# 019
MPN: 169814
SCHRAUBEN
-Gilt für Kohlefilterkasten-
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 13288119 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 262934
SCHRAUBEN
-Gilt für Standard-Filterkasten-
aus £0,47
aus £0,47
# 020
MPN: 11197774
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 268877
VERBINDER
aus £39,63
aus £39,63
# 022
MPN: 268878
VERBINDER
aus £8,97
aus £8,97
Dieses Teil ersetzt die Teilenummer 210194
# 023
MPN: 268875
VERBINDER
aus £22,00
aus £22,00
# 024
MPN: 253484
SENSOR
aus £23,39
aus £23,39
# 025
MPN: 249878
Halterung
aus £4,05
aus £4,05
# 026
MPN: 178430
CLIP
aus £0,53
aus £0,53
# 027
MPN: 235784
FEDER FÜR SPINDEL
aus £8,11
aus £8,11
-part-diagram-0016.webp "FERRARI 458 ITALIA (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 458 ITALIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 ITALIA (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 ITALIA (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 ITALIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
