0028 - Bremssystem

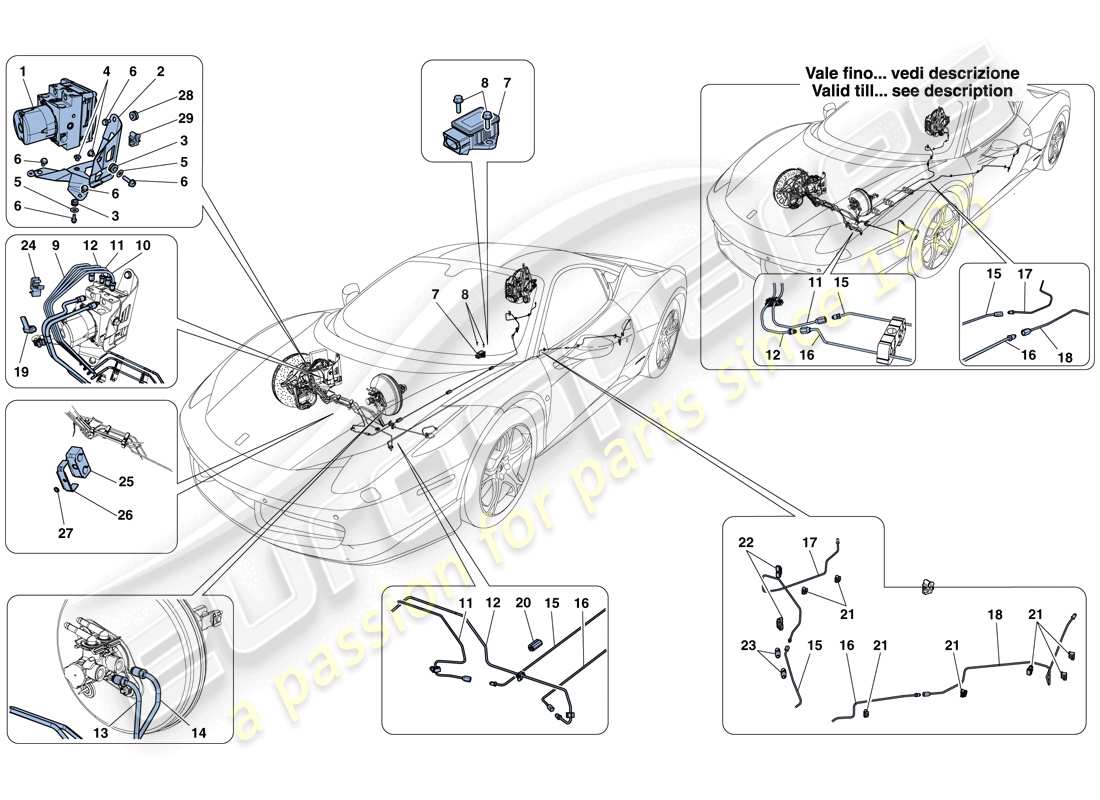

Ferrari 458 Italia (Europe) BRAKE SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 255571
Hydraulikeinheit
-Nicht für HELE- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 273798
Hydraulikeinheit
-Nicht für HELE- -Anwendbar nach Erschöpfung von 255571-
aus £3.636,45
aus £3.636,45
Dieses Teil ersetzt die Teilenummer 255571
# 001
MPN: 273798
Hydraulikeinheit
-Gilt für HELE-
aus £3.636,45
aus £3.636,45
Dieses Teil ersetzt die Teilenummer 255571
# 002
MPN: 258602
Halterung
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 275573-
aus £28,02
aus £28,02
# 002
MPN: 262514
Halterung
-Gilt für GD- -Gilt bis Ass. Nr. 108035-
aus £57,10
aus £57,10
# 002
MPN: 275573
Halterung
-Bei Fahrzeugen bis Baugruppen-Nr. 108035 zusätzlich Rohr 279894- mitbestellen -Nicht für GD-
aus £89,65
aus £89,65
# 002
MPN: 276926
Halterung
-Gilt für GD- -Gilt ab Ass. Nr. 108036-
aus £67,47
aus £67,47
# 003
MPN: 246864
TÜLLE
aus £2,16
aus £2,16
# 004
MPN: 246917
SHIM
aus £3,72
aus £3,72
# 005
MPN: 12625221
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 16287024
SCHRAUBEN
-M8 X 16- – Anwendbar bis Ass. Nr. 3}
aus £0,52
aus £0,52
# 006
MPN: 16287224
SCHRAUBEN
-M8 X 25-
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 16287221
Alternative (#70001612) KUPPLUNGSSATZ (F1) Genuine Ferrari Teil – Neu auf Lager
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
# 006
MPN: 16287224
SCHRAUBEN
-M8 X 25- – Anwendbar ab Ass. Nr. 3}
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 16287221
Alternative (#70001612) KUPPLUNGSSATZ (F1) Genuine Ferrari Teil – Neu auf Lager
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
# 007
MPN: 206070
GIERSENSOR
-Gültig bis zur Erschöpfung-
aus £78,75
aus £78,75
# 007
MPN: 317783
GIERSENSOR
-Anwendbar nach Erschöpfung von 206070-
aus £175,59
aus £175,59
Dieses Teil ersetzt die Teilenummer 206070, die wir auf Lager haben
# 008
MPN: 16286124
SCHRAUBEN
aus £0,53
aus £0,53
# 009
MPN: 245547
VORDERES RECHTES BREMSLEITUNG
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £26,41
aus £26,41
# 009
MPN: 245547
VORDERES RECHTES BREMSLEITUNG
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £26,41
aus £26,41
# 009
MPN: 262438
VORDERES RECHTES BREMSLEITUNG
-Gilt für GD-
aus £65,11
aus £65,11
# 009
MPN: 263877
VORDERES RECHTES BREMSLEITUNG
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £110,77
aus £110,77
# 009
MPN: 263877
VORDERES RECHTES BREMSLEITUNG
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £110,77
aus £110,77
# 009
MPN: 263877
VORDERES RECHTES BREMSLEITUNG
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO, GD-
aus £110,77
aus £110,77
# 010
MPN: 245546
BREMSLEITUNG VORNE LINKS
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £38,34
aus £38,34
# 010
MPN: 245546
BREMSLEITUNG VORNE LINKS
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £38,34
aus £38,34
# 010
MPN: 263876
BREMSLEITUNG VORNE LINKS
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £56,62
aus £56,62
# 010
MPN: 263876
BREMSLEITUNG VORNE LINKS
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £56,62
aus £56,62
# 010
MPN: 263876
BREMSLEITUNG VORNE LINKS
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO, GD-
aus £56,62
aus £56,62
# 010
MPN: 267850
BREMSLEITUNG VORNE LINKS
-Gilt für GD-
aus £45,29
aus £45,29
# 011
MPN: 262400
BREMSLEITUNG HINTEN RECHTS
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £46,23
aus £46,23
# 011
MPN: 262400
BREMSLEITUNG HINTEN RECHTS
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £46,23
aus £46,23
# 011
MPN: 262436
BREMSLEITUNG HINTEN RECHTS
-Gilt für GD-
aus £40,57
aus £40,57
# 011
MPN: 263446
BREMSLEITUNG HINTEN RECHTS
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £39,63
aus £39,63
# 011
MPN: 263446
BREMSLEITUNG HINTEN RECHTS
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £39,63
aus £39,63
# 011
MPN: 263446
BREMSLEITUNG HINTEN RECHTS
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO, GD-
aus £39,63
aus £39,63
# 012
MPN: 262399
BREMSLEITUNG HINTEN LINKS
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £47,18
aus £47,18
# 012
MPN: 262399
BREMSLEITUNG HINTEN LINKS
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £47,18
aus £47,18
# 012
MPN: 262435
BREMSLEITUNG HINTEN LINKS
-Gilt für GD-
aus £39,63
aus £39,63
# 012
MPN: 263447
BREMSLEITUNG HINTEN LINKS
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802- -Nicht mehr lieferbar- -Ersetzt durch 269059-
aus £30,89
aus £30,89
# 012
MPN: 263447
BREMSLEITUNG HINTEN LINKS
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119- -Nicht mehr lieferbar- -Ersetzt durch 269059-
aus £30,89
aus £30,89
# 012
MPN: 263447
BREMSLEITUNG HINTEN LINKS
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO, GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 269059-
aus £30,89
aus £30,89
# 012
MPN: 269059
BREMSLEITUNG HINTEN LINKS
-Nicht für GD-
aus £39,63
aus £39,63
Dieses Teil ersetzt die Teilenummer 263447, die wir auf Lager haben
# 013
MPN: 238120
ROHR VON DER VORDEREN BREMSPUMPE ZUM HYDRAULIKGERÄT
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 279894-
Ersetzung
Ersetzung
# 013
MPN: 268086
ROHR VON DER VORDEREN BREMSPUMPE ZUM HYDRAULIKGERÄT
-Gilt für GD-
aus £51,11
aus £51,11
# 013
MPN: 279894
ROHR VON DER VORDEREN BREMSPUMPE ZUM HYDRAULIKGERÄT
-Bei Fahrzeugen bis Baugruppen-Nr. 108035 zusätzlich Halterung 275573- bestellen -Nicht für GD-
aus £49,07
aus £49,07
Dieses Teil ersetzt die Teilenummer 238120
# 014
MPN: 262401
ROHR VON DER HINTEREN BREMSPUMPE ZUM HYDRAULIKGERÄT
-Nicht für GD-
aus £320,88
aus £320,88
# 014
MPN: 268085
ROHR VON DER HINTEREN BREMSPUMPE ZUM HYDRAULIKGERÄT
-Gilt für GD-
aus £48,12
aus £48,12
# 015
MPN: 262404
Unterflur-Bremsleitung hinten rechts
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £28,97
aus £28,97
# 015
MPN: 262404
Unterflur-Bremsleitung hinten rechts
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £28,97
aus £28,97
# 015
MPN: 262439
Unterflur-Bremsleitung hinten rechts
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802- -Nicht mehr lieferbar- -Ersetzt durch 265345-
aus £13,41
aus £13,41
# 015
MPN: 262439
Unterflur-Bremsleitung hinten rechts
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119- -Nicht mehr lieferbar- -Ersetzt durch 265345-
aus £13,41
aus £13,41
# 015
MPN: 262439
Unterflur-Bremsleitung hinten rechts
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 265345-
aus £13,41
aus £13,41
# 015
MPN: 265345
Unterflur-Bremsleitung hinten rechts
-Ersetzt 262439- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £36,63
aus £36,63
Dieses Teil ersetzt die Teilenummer 262439, die wir auf Lager haben
# 015
MPN: 265345
Unterflur-Bremsleitung hinten rechts
-Ersetzt 262439- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £36,63
aus £36,63
Dieses Teil ersetzt die Teilenummer 262439, die wir auf Lager haben
# 015
MPN: 265345
Unterflur-Bremsleitung hinten rechts
-Ersetzt 262439- -Nicht für EU GS, GOLFO-
aus £36,63
aus £36,63
Dieses Teil ersetzt die Teilenummer 262439, die wir auf Lager haben
# 016
MPN: 262403
Unterflur-Bremsleitung hinten links
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £30,67
aus £30,67
# 016
MPN: 262403
Unterflur-Bremsleitung hinten links
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £30,67
aus £30,67
# 016
MPN: 262440
Unterflur-Bremsleitung hinten links
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £19,72
aus £19,72
# 016
MPN: 262440
Unterflur-Bremsleitung hinten links
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £19,72
aus £19,72
# 016
MPN: 262440
Unterflur-Bremsleitung hinten links
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £19,72
aus £19,72
# 017
MPN: 262402
BREMSLEITUNG HINTERER HILFSRAHMEN RECHTS
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £57,56
aus £57,56
# 017
MPN: 262402
BREMSLEITUNG HINTERER HILFSRAHMEN RECHTS
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £57,56
aus £57,56
# 017
MPN: 263892
BREMSLEITUNG HINTERER HILFSRAHMEN RECHTS
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £33,02
aus £33,02
# 017
MPN: 263892
BREMSLEITUNG HINTERER HILFSRAHMEN RECHTS
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £33,02
aus £33,02
# 017
MPN: 263892
BREMSLEITUNG HINTERER HILFSRAHMEN RECHTS
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £33,02
aus £33,02
# 018
MPN: 258372
HINTERER HILFSRAHMEN LINKS BREMSLEITUNG
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £53,78
aus £53,78
# 018
MPN: 258372
HINTERER HILFSRAHMEN LINKS BREMSLEITUNG
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £53,78
aus £53,78
# 018
MPN: 263893
HINTERER HILFSRAHMEN LINKS BREMSLEITUNG
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £32,08
aus £32,08
# 018
MPN: 263893
HINTERER HILFSRAHMEN LINKS BREMSLEITUNG
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £32,08
aus £32,08
# 018
MPN: 263893
HINTERER HILFSRAHMEN LINKS BREMSLEITUNG
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £32,08
aus £32,08
# 019
MPN: 254195
CLIP
aus £0,93
aus £0,93
# 020
MPN: 262737
GUMMIHALTER
aus £3,86
aus £3,86
# 021
MPN: 249650
CLIP
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £0,47
aus £0,47
# 021
MPN: 249650
CLIP
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £0,47
aus £0,47
# 021
MPN: 249650
CLIP
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £0,47
aus £0,47
# 022
MPN: 249649
CLIP
aus £0,47
aus £0,47
# 023
MPN: 169476
CLIP
aus £1,74
aus £1,74
# 024
MPN: 268893
CLIP
aus £1,09
aus £1,09
# 025
MPN: 278412
PRINGERBLOCK FÜR 2 ROHRE
-Anwendbar ab Ass. Nr. 108036-
aus £6,88
aus £6,88
# 026
MPN: 279844
HALTEPLATTE
-Anwendbar ab Ass. Nr. 108036-
aus £3,24
aus £3,24
# 027
MPN: 67315400
Scheibe
-Anwendbar ab Ass. Nr. 108036-
aus £0,53
aus £0,53
# 028
MPN: 232869
Stecker
-Anwendbar ab Ass. Nr. 108036-
aus £23,85
aus £23,85
# 029
MPN: 235682
CLIP
-Gilt für GD-
aus £0,54
aus £0,54
-part-diagram-0029.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 ITALIA (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 ITALIA (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 ITALIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 ITALIA (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
