0045 - AC-SYSTEM – WASSER

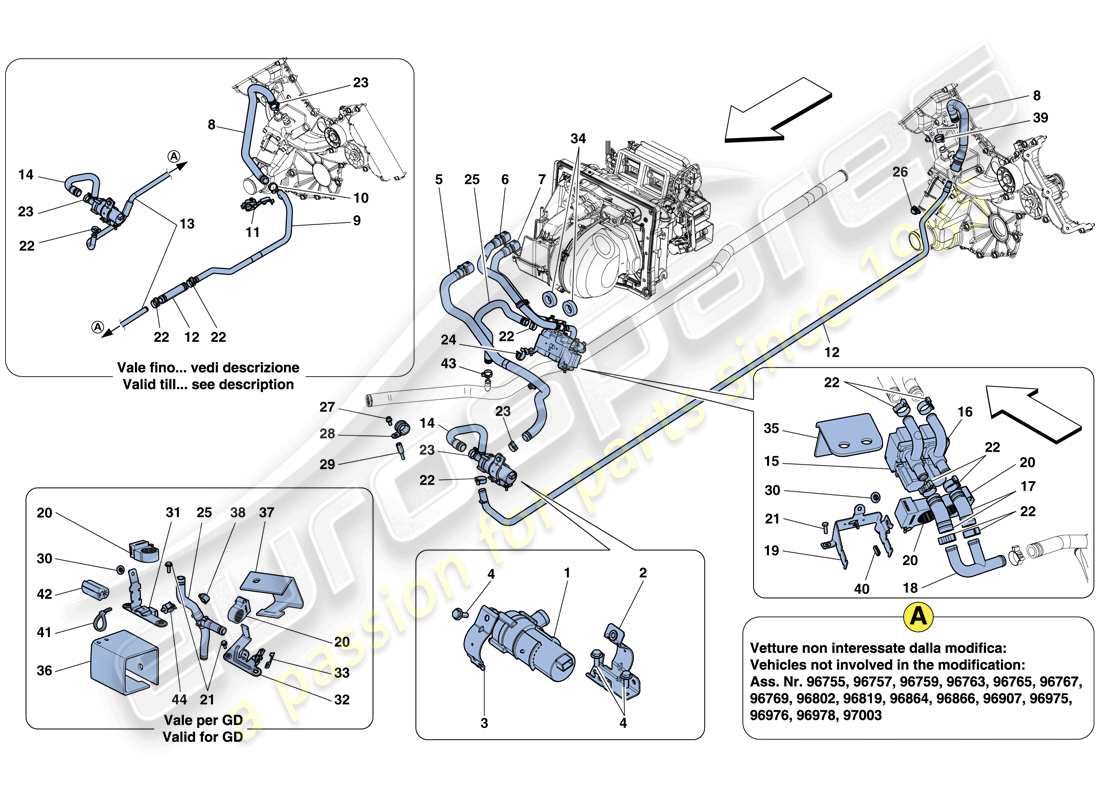

Ferrari 458 Italia (Europe) AC SYSTEM - WATER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 65460300
WASSERRÜCKWÄRTSPUMPE
aus £75,00
aus £75,00
Dieses Teil ersetzt die Teilenummer 70000900 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 82328900
Halterung
aus £12,45
aus £12,45
# 003
MPN: 82329400
GEBOGENE HALTERUNG
aus £12,26
aus £12,26
# 004
MPN: 11625624
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
# 005
MPN: 82302800
VERBINDUNGSROHR
-Nicht für GD-
aus £54,73
aus £54,73
# 005
MPN: 82887100
VERBINDUNGSROHR
-Gilt für GD-
aus £60,92
aus £60,92
# 006
MPN: 82761900
RH TGK VENTILANSCHLUSSROHR
-Nicht für GD-
aus £64,17
aus £64,17
# 006
MPN: 82887200
RH TGK VENTILANSCHLUSSROHR
-Gilt für GD-
aus £103,81
aus £103,81
# 007
MPN: 82302700
LH TGK VENTILANSCHLUSSROHR
-Nicht für GD-
aus £38,68
aus £38,68
# 007
MPN: 82887300
LH TGK VENTILANSCHLUSSROHR
-Gilt für GD-
aus £57,10
aus £57,10
# 008
MPN: 82731600
Schlauch
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £78,32
aus £78,32
# 008
MPN: 82731600
Schlauch
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £78,32
aus £78,32
# 008
MPN: 82890500
GUMMIROHR
-Anwendbar ab Ass. Nr. 90802- -Gültig bis zur Erschöpfung-
aus £283,77
aus £283,77
# 008
MPN: 82890500
GUMMIROHR
-Anwendbar ab Ass. Nr. 91119- -Gültig bis zur Erschöpfung-
aus £283,77
aus £283,77
# 008
MPN: 82890500
GUMMIROHR
-Ab Produktionsbeginn- -Gültig bis zur Erschöpfung-
aus £283,77
aus £283,77
# 008
MPN: 86091700
GUMMIROHR
-Anwendbar nach Erschöpfung von 82890500-
aus £179,31
aus £179,31
Dieses Teil ersetzt die Teilenummer 82890500, die wir auf Lager haben
# 009
MPN: 82535400
STARRES ROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £122,68
aus £122,68
# 009
MPN: 82535400
STARRES ROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £122,68
aus £122,68
# 010
MPN: 10860270
KRAGEN
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 10860270
KRAGEN
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 262109
KRAGEN
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801- – Anwendbar nach Erschöpfung von 10860270-
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 262109
KRAGEN
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118- – Anwendbar nach Erschöpfung von 10860270-
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 82396800
CLIP
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £0,65
aus £0,65
# 011
MPN: 82396800
CLIP
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £0,65
aus £0,65
# 012
MPN: 82731700
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £33,96
aus £33,96
# 012
MPN: 82731700
VERBINDUNGSROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £33,96
aus £33,96
# 012
MPN: 82890600
AC-UNTERBODENROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £56,24
aus £56,24
# 012
MPN: 82890600
AC-UNTERBODENROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £56,24
aus £56,24
# 012
MPN: 82890600
AC-UNTERBODENROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £56,24
aus £56,24
# 013
MPN: 249018
WASSERROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £76,44
aus £76,44
# 013
MPN: 249018
WASSERROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £76,44
aus £76,44
# 014
MPN: 82303000
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £16,98
aus £16,98
# 014
MPN: 82303000
VERBINDUNGSROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £16,98
aus £16,98
# 014
MPN: 82887000
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £15,05
aus £15,05
# 014
MPN: 82887000
VERBINDUNGSROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £15,05
aus £15,05
# 014
MPN: 82887000
VERBINDUNGSROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £15,05
aus £15,05
# 015
MPN: 67444900
TGK-VENTIL DER LINKEN ZYLINDERBANK
aus £72,67
aus £72,67
# 016
MPN: 67635900
TGK-VENTIL DER RECHTEN ZYLINDERBANK
aus £72,67
aus £72,67
# 017
MPN: 291116
VERBINDUNGSROHR
-Für Fahrzeuge bis Baugruppen-Nr. 119184 zusätzlich starres Rohr 290953 Ref.18 und Schlauchverbinder 291115 Ref.25- bestellen -Nicht für GD-
aus £20,75
aus £20,75
# 017
MPN: 82302900
VERBINDUNGSROHR
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 291116-
aus £43,86
aus £43,86
# 018
MPN: 247947
STARRES TGK-VENTIL-AUSLASSROHR
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290953-
aus £22,31
aus £22,31
# 018
MPN: 290953
STARRES TGK-VENTIL-AUSLASSROHR
-Für Fahrzeuge bis Baugruppen-Nr. 119184 zusätzlich Schlauchanschlussrohr 291116 Ref.17 und Schlauchanschluss 291115 Ref.25- bestellen -Nicht für GD-
aus £3,13
aus £3,13
# 019
MPN: 82328500
TGK-VENTILBLOCK-MONTAGEHALTERUNG
-Nicht für GD-
aus £16,03
aus £16,03
# 020
MPN: 174623
Stecker
aus £3,89
aus £3,89
# 021
MPN: 11625624
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
# 021
MPN: 11625824
SCHRAUBEN
-M6 X 18- -Nicht für GD-
aus £0,53
aus £0,53
# 021
MPN: 11625824
SCHRAUBEN
-M6 X 18- – Gilt für GD –
aus £0,53
aus £0,53
# 022
MPN: 10860270
KRAGEN
-Anwendbar nach Erschöpfung von 13126770- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 022
MPN: 13126770
KRAGEN
-Gültig bis zur Erschöpfung-
aus £0,62
aus £0,62
# 022
MPN: 262109
KRAGEN
-Anwendbar nach Erschöpfung von 10860270-
aus £0,61
aus £0,61
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 10860370
KRAGEN
-Anwendbar nach Erschöpfung von 13127770- -Anwendbar bis zur Erschöpfung-
aus £1,01
aus £1,01
Dieses Teil ersetzt die Teilenummer 13127770
# 023
MPN: 13127770
KRAGEN
-Gültig bis zur Erschöpfung-
aus £0,74
aus £0,74
# 023
MPN: 262111
KRAGEN
-Anwendbar nach Erschöpfung von 10860370-
aus £1,01
aus £1,01
Dieses Teil ersetzt die Teilenummer 13127770
# 024
MPN: 270085
CLIP
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 82328600
# 024
MPN: 82328600
CLIP
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 270085-
Ersetzung
Ersetzung
# 025
MPN: 291115
VERBINDUNGSROHR
-Für Fahrzeuge von Baugruppen-Nr. 90802 bis Baugruppen-Nr. 119184 zusätzlich starres Rohr 290953 Bez.18 und Schlauchverbinder 291116 Bez.17- bestellen -Gilt für EU GS-
aus £25,47
aus £25,47
# 025
MPN: 291115
VERBINDUNGSROHR
-Für Fahrzeuge von Baugruppen-Nr. 91119 bis Baugruppen-Nr. 119184 zusätzlich starres Rohr 290953 Bez.18 und Schlauchverbinder 291116 Bez.17- bestellen -Gilt für GOLFO-
aus £25,47
aus £25,47
# 025
MPN: 291115
VERBINDUNGSROHR
-Für Fahrzeuge bis Baugruppen-Nr. 119184 zusätzlich starres Rohr 290953 Ref.18 und Schlauchverbinder 291116 Ref.17- bestellen -Nicht für EU GS, GOLFO, GD-
aus £25,47
aus £25,47
# 025
MPN: 82303100
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £19,81
aus £19,81
# 025
MPN: 82303100
VERBINDUNGSROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £19,81
aus £19,81
# 025
MPN: 82887400
VERBINDUNGSROHR
-Gilt für GD-
aus £36,75
aus £36,75
# 025
MPN: 82944600
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802- -Nicht mehr lieferbar- -Ersetzt durch 291115-
aus £37,04
aus £37,04
# 025
MPN: 82944600
VERBINDUNGSROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119- -Nicht mehr lieferbar- -Ersetzt durch 291115-
aus £37,04
aus £37,04
# 025
MPN: 82944600
VERBINDUNGSROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO, GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 291115-
aus £37,04
aus £37,04
# 026
MPN: 263232
CLIP
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £0,86
aus £0,86
# 026
MPN: 263232
CLIP
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £0,86
aus £0,86
# 026
MPN: 263232
CLIP
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £0,86
aus £0,86
# 027
MPN: 231616
SCHRAUBEN
-M6 X 14- -Gilt für EU GS- -Gilt ab Ass. Nr. 3}
aus £0,54
aus £0,54
# 027
MPN: 231616
SCHRAUBEN
-M6 X 14- -Gilt für GOLFO- -Gilt ab Ass. Nr. 3}
aus £0,54
aus £0,54
# 027
MPN: 231616
SCHRAUBEN
-M6 X 14- -Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £0,54
aus £0,54
# 028
MPN: 10441890
HALTERUNG MIT HÜLSE
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £0,53
aus £0,53
# 028
MPN: 10441890
HALTERUNG MIT HÜLSE
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £0,53
aus £0,53
# 028
MPN: 10441890
HALTERUNG MIT HÜLSE
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £0,53
aus £0,53
# 029
MPN: 178772
Distanzbolzen
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £5,94
aus £5,94
# 029
MPN: 178772
Distanzbolzen
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £5,94
aus £5,94
# 029
MPN: 178772
Distanzbolzen
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £5,94
aus £5,94
# 030
MPN: 175871
CLIP
aus £0,54
aus £0,54
# 031
MPN: 83413300
RH TGK VENTILMONTAGEHALTERUNG
-Gilt für GD-
aus £11,41
aus £11,41
# 032
MPN: 83446400
Linke TGK-Ventilmontagehalterung
-Gilt für GD- -Gilt bis Ass. Nr. 96749-
aus £20,75
aus £20,75
# 032
MPN: 84058400
Linke TGK-Ventilmontagehalterung
-Siehe Anmerkung A für Ass. Anzahl der Fahrzeuge, die von der Änderung nicht betroffen sind- -Gilt für GD- -Gilt ab Ass. Nr. 96750-
aus £38,92
aus £38,92
# 034
MPN: 83444200
TROPFSCHALLRING
aus £2,35
aus £2,35
# 035
MPN: 83560800
BEWACHEN
aus £5,47
aus £5,47
# 036
MPN: 83689500
WASSERROHR-GUMMISCHUTZ
-Gilt für GD-
aus £10,37
aus £10,37
# 037
MPN: 83689600
WASSERROHR-GUMMISCHUTZ
-Gilt für GD-
aus £4,98
aus £4,98
# 038
MPN: 231214
CLIP
-Gilt für GD-
aus £0,86
aus £0,86
# 039
MPN: 10441890
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 040
MPN: 255515
ZAGATO-DICHTUNG
aus £1,38
aus £1,38
Dieses Teil ersetzt die Teilenummer 84069800, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 85180600
ZAGATO-DICHTUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 255515-
aus £1,02
aus £1,02
# 041
MPN: 206739
KABELBINDER
-Gilt für GD-
aus £3,95
aus £3,95
Dieses Teil ersetzt die Teilenummer 243232
# 042
MPN: 262737
GUMMIHALTER
-Gilt für GD-
aus £3,86
aus £3,86
# 043
MPN: 10860270
KRAGEN
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 043
MPN: 262109
KRAGEN
-Nicht für GD- -Anwendbar nach Erschöpfung von 10860270-
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 292980
KRAGEN
-Gilt für GD-
aus £0,96
aus £0,96
# 044
MPN: 241708
CLIP
-Gilt für GD-
aus £1,59
aus £1,59
-part-diagram-0046.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 ITALIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 ITALIA (EUROPE) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 ITALIA (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (EUROPE) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 458 ITALIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 ITALIA (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 ITALIA (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 ITALIA (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
