0027 - Servolenkungssystem
Ferrari 458 Italia (RHD) POWER STEERING SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 244010
BREMSSERVO KOMPL. MIT PUMPE
-Nicht für GD-
aus £358,27
aus £358,27
# 001
MPN: 248907
BREMSSERVO KOMPL. MIT PUMPE
-Gilt für GD-
aus £155,12
aus £155,12
# 002
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 12578211
NUSS
aus £0,53
aus £0,53
# 004
MPN: 250733
CLIP
aus £0,55
aus £0,55
# 005
MPN: 259047
BREMSFLÜSSIGKEITSBEHÄLTER
aus £15,05
aus £15,05
# 006
MPN: 238606
GUMMIROHR
-Nicht für GD-
aus £7,78
aus £7,78
# 006
MPN: 262569
GUMMIROHR
-Gilt für GD-
aus £23,87
aus £23,87
# 007
MPN: 238607
GUMMIROHR
-Nicht für GD-
aus £7,26
aus £7,26
# 007
MPN: 262570
GUMMIROHR
-Gilt für GD-
aus £23,87
aus £23,87
# 008
MPN: 14040611
NUSS
aus £0,53
aus £0,53
# 009
MPN: 257804
ROHR MIT KAISER-VENTIL
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £192,05
aus £192,05
# 009
MPN: 257804
ROHR MIT KAISER-VENTIL
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £192,05
aus £192,05
# 009
MPN: 262204
ROHR MIT KAISER-VENTIL
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 009
MPN: 262204
ROHR MIT KAISER-VENTIL
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 009
MPN: 262204
ROHR MIT KAISER-VENTIL
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 009
MPN: 293099
ROHR MIT KAISER-VENTIL
-Anwendbar nach Erschöpfung von 262204-
aus £157,14
aus £157,14
Dieses Teil ersetzt die Teilenummer 262204
# 010
MPN: 254197
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £157,14
aus £157,14
Dieses Teil ersetzt die Teilenummer 261445
# 010
MPN: 254197
VERBINDUNGSROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £157,14
aus £157,14
Dieses Teil ersetzt die Teilenummer 261445
# 010
MPN: 262205
VERBINDUNGSROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £17,64
aus £17,64
# 010
MPN: 262205
VERBINDUNGSROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £17,64
aus £17,64
# 010
MPN: 262205
VERBINDUNGSROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £17,64
aus £17,64
# 011
MPN: 13432070
KRAGEN FÜR ÄRMEL
-D. 15.7-
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 13125570
# 012
MPN: 251446
UNTERBODENROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £15,71
aus £15,71
# 012
MPN: 251446
UNTERBODENROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £15,71
aus £15,71
# 012
MPN: 262432
UNTERBODENROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £50,44
aus £50,44
# 012
MPN: 262432
UNTERBODENROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £50,44
aus £50,44
# 012
MPN: 262432
UNTERBODENROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £50,44
aus £50,44
# 013
MPN: 238292
KOMPL. VORDERES VAKUUMROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £25,47
aus £25,47
# 013
MPN: 238292
KOMPL. VORDERES VAKUUMROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £25,47
aus £25,47
# 013
MPN: 262431
KOMPL. VORDERES VAKUUMROHR
-Nicht für HELE- -Gilt für GD-
aus £14,53
aus £14,53
# 013
MPN: 263409
KOMPL. VORDERES VAKUUMROHR
-Nicht für HELE- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £77,86
aus £77,86
# 013
MPN: 263409
KOMPL. VORDERES VAKUUMROHR
-Nicht für HELE- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £77,86
aus £77,86
# 013
MPN: 263409
KOMPL. VORDERES VAKUUMROHR
-Ab Produktionsbeginn- -Nicht für HELE- -Nicht für EU GS, GOLFO, GD-
aus £77,86
aus £77,86
# 013
MPN: 273670
KOMPL. VORDERES VAKUUMROHR
-Gilt für HELE- -Nicht für GD- -Gilt ab Ass. Nr. 97061-
aus £141,56
aus £141,56
# 013
MPN: 275505
KOMPL. VORDERES VAKUUMROHR
-Gilt für HELE- -Gilt für GD- -Gilt ab Ass. Nr. 97061-
aus £45,67
aus £45,67
# 014
MPN: 258711
CLIP
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £1,44
aus £1,44
# 014
MPN: 258711
CLIP
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £1,44
aus £1,44
# 015
MPN: 258734
Halterung
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
Ersetzung
Ersetzung
# 015
MPN: 258734
Halterung
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
Ersetzung
Ersetzung
# 016
MPN: 258736
Halterung
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £6,79
aus £6,79
# 016
MPN: 258736
Halterung
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £6,79
aus £6,79
# 016
MPN: 268340
Halterung
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £6,50
aus £6,50
# 016
MPN: 268340
Halterung
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £6,50
aus £6,50
# 016
MPN: 268340
Halterung
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £6,50
aus £6,50
# 017
MPN: 140130
CLIP
aus £0,54
aus £0,54
# 018
MPN: 13432070
KRAGEN FÜR ÄRMEL
-D. 15.7-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 13125570
# 019
MPN: 262568

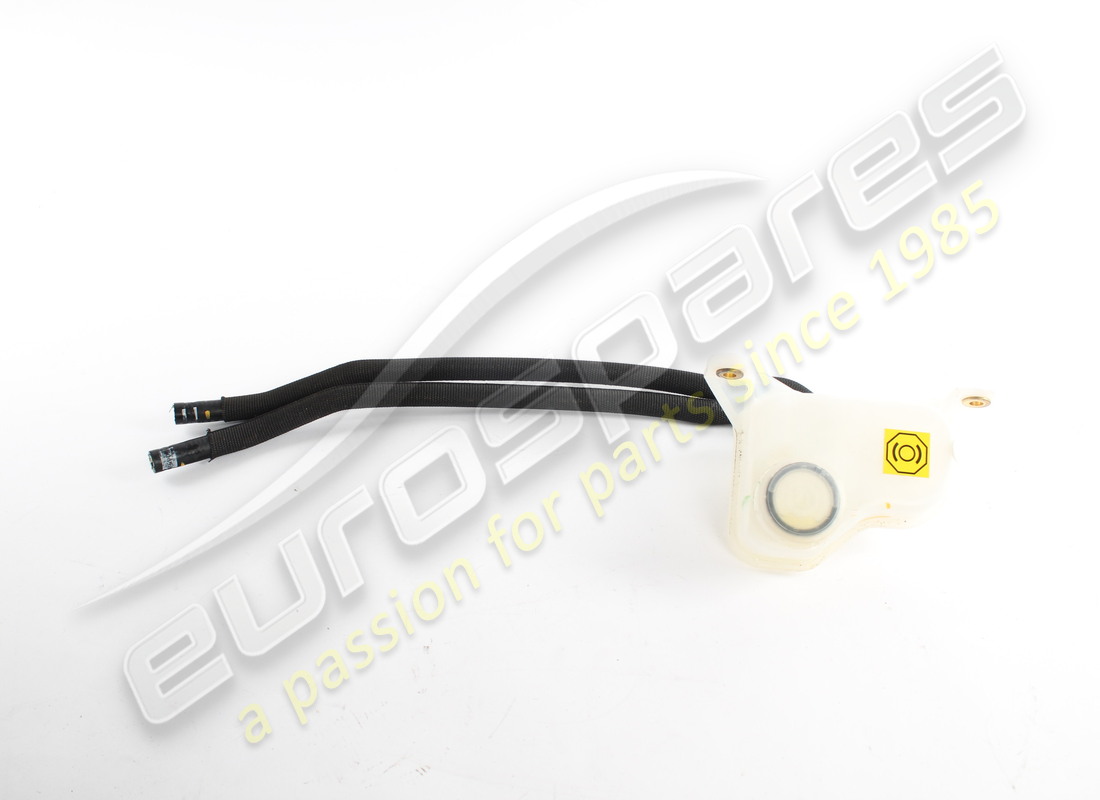

KOMPL. BREMSFLÜSSIGKEITSBEHÄLTER
-Nach Erschöpfung lose Komponenten bestellen- -Gilt bis zur Erschöpfung-
aus £80,60
aus £80,60
-part-diagram-0028.webp "FERRARI 458 ITALIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 ITALIA (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 ITALIA (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 ITALIA (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 ITALIA (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 ITALIA (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 ITALIA (RHD) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 ITALIA (RHD) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (RHD) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (RHD) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (RHD) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 ITALIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 ITALIA (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 ITALIA (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 ITALIA (RHD) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (RHD) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (RHD) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (RHD) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
