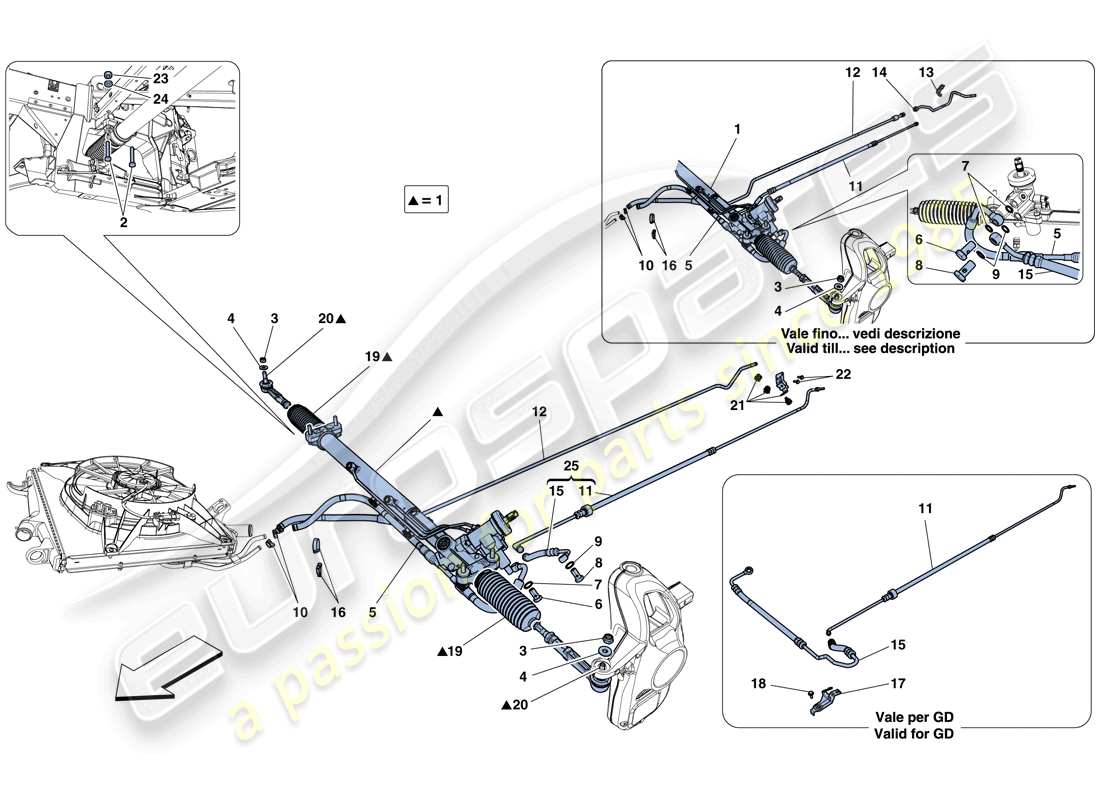

0032 - HYDRAULISCHES SERVOLENKUNGSKASTEN
Ferrari 458 Italia (RHD) HYDRAULIC POWER STEERING BOX Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 259957

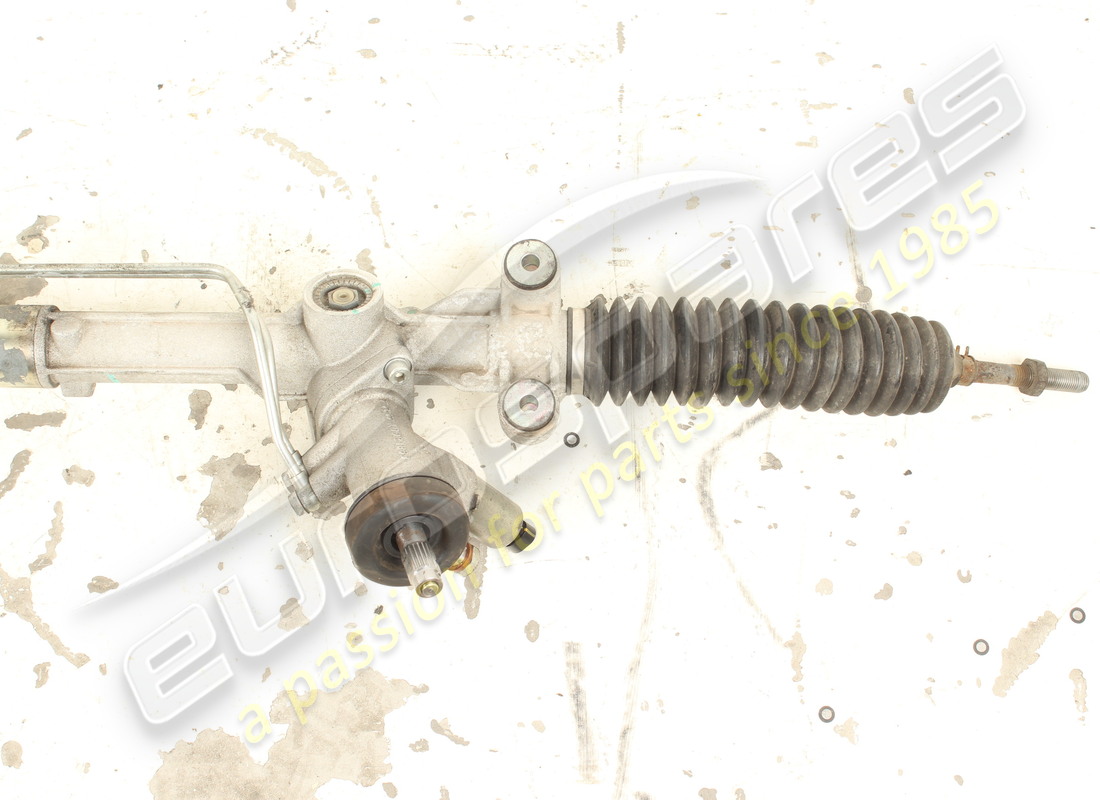

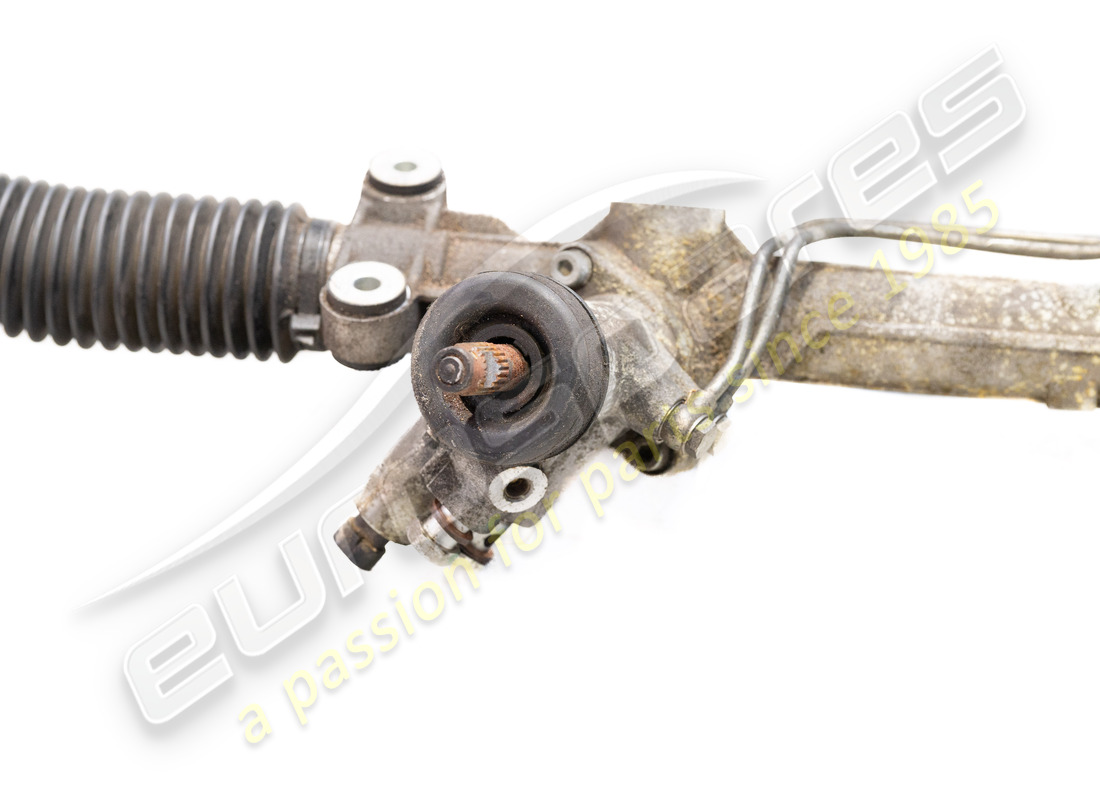

Lenkgetriebe
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 264539-
Ersetzung
Ersetzung
# 001
MPN: 264539
Lenkgetriebe
-Nicht für GD-
aus £1.460,71
aus £1.460,71
Dieses Teil ersetzt die Teilenummer 259957 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 264540
Lenkgetriebe
-Gilt für GD-
aus £1.568,68
aus £1.568,68
# 002
MPN: 16237374
SCHRAUBEN
aus £3,63
aus £3,63
Dieses Teil ersetzt die Teilenummer 15888824 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 262381
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16237374-
Ersetzung
Ersetzung
# 003
MPN: 102742
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12626224
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12626221
# 005
MPN: 262429
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Gilt für GD-
aus £25,43
aus £25,43
# 005
MPN: 262825
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
aus £40,18
aus £40,18
# 005
MPN: 305041
ROHR VOM LENKGEHÄUSE ZUM KÜHLER
-Nicht für GD- -Anwendbar nach Erschöpfung von 262825-
aus £51,38
aus £51,38
Dieses Teil ersetzt die Teilenummer 262825, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 10185111
VERBINDER
-Gültig bis zur Erschöpfung-
aus £1,30
aus £1,30
# 006
MPN: 277407
VERBINDER
-Anwendbar nach Erschöpfung von 10185111-
aus £6,69
aus £6,69
# 007
MPN: 10280060
KUPFERDICHTUNG
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 11270260
KUPFERDICHTUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 10280060-
aus £0,53
aus £0,53
# 008
MPN: 184727
VERBINDUNGSROHR FÜR VERBINDUNG
aus £1,62
aus £1,62
Dieses Teil ersetzt die Teilenummer 153419 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 11270360
Dichtung
aus £0,53
aus £0,53
# 010
MPN: 13126070
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13127070-
aus £0,65
aus £0,65
# 010
MPN: 13127070
KRAGEN
aus £1,34
aus £1,34
# 011
MPN: 249386
LIEFERROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £103,81
aus £103,81
# 011
MPN: 249386
LIEFERROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £103,81
aus £103,81
# 011
MPN: 264830
LIEFERROHR
-Ersetzt durch 265903 ref. 25- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802- -Nicht mehr im Lieferumfang enthalten-
aus £62,41
aus £62,41
# 011
MPN: 264830
LIEFERROHR
-Ersetzt durch 265903 ref. 25- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119- -Nicht mehr im Lieferumfang enthalten-
aus £62,41
aus £62,41
# 011
MPN: 264830
LIEFERROHR
-Ersetzt durch 265903 ref. 25 nicht für GD-Modelle- -Nicht für GD- -Anwendbar bis Ass. Nr. 93356- -Nicht mehr im Lieferumfang enthalten-
aus £62,41
aus £62,41
# 011
MPN: 264830
LIEFERROHR
-Gilt für GD- -Gilt bis zur Erschöpfung-
aus £62,41
aus £62,41
# 011
MPN: 305780
LIEFERROHR
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 264830-
aus £81,88
aus £81,88
Dieses Teil ersetzt die Teilenummer 264830, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 249387
RÜCKLAUFROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £42,46
aus £42,46
# 012
MPN: 249387
RÜCKLAUFROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £42,46
aus £42,46
# 012
MPN: 262427
RÜCKLAUFROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £24,91
aus £24,91
# 012
MPN: 262427
RÜCKLAUFROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £24,91
aus £24,91
# 012
MPN: 262427
RÜCKLAUFROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £24,91
aus £24,91
# 013
MPN: 81882400
CLIP
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £1,88
aus £1,88
# 013
MPN: 81882400
CLIP
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £1,88
aus £1,88
# 014
MPN: 249499
RÜCKLAUFLEITUNG DER HINTEREN SERVOLENKFLÜSSIGKEIT
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £25,47
aus £25,47
# 014
MPN: 249499
RÜCKLAUFLEITUNG DER HINTEREN SERVOLENKFLÜSSIGKEIT
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £25,47
aus £25,47
# 015
MPN: 262509
ÖLFÖRDERLEITUNG
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £528,52
aus £528,52
# 015
MPN: 262509
ÖLFÖRDERLEITUNG
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £528,52
aus £528,52
# 015
MPN: 263796
ÖLFÖRDERLEITUNG
-Ersetzt durch 265903 ref. 25 nicht für GD-Modelle- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802 bis Ass. Nr. 93356- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 015
MPN: 263796
ÖLFÖRDERLEITUNG
-Ersetzt durch 265903 ref. 25 nicht für GD-Modelle- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119 bis Ass. Nr. 93356- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 015
MPN: 263796
ÖLFÖRDERLEITUNG
-Ab Produktionsbeginn- -Ersetzt durch 265903 ref. 25 nicht für GD-Modelle- -Nicht für EU GS, GOLFO, GD- -Anwendbar bis Ass. Nr. 93356-
Ersetzung
Ersetzung
# 015
MPN: 267302
ÖLFÖRDERLEITUNG
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 268823
ÖLFÖRDERLEITUNG
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 267302-
aus £77,86
aus £77,86
Dieses Teil ersetzt die Teilenummer 267302 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 259508
CLIP
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £0,53
aus £0,53
# 016
MPN: 259508
CLIP
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £0,53
aus £0,53
# 016
MPN: 263432
CLIP
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802- -Nicht mehr lieferbar- -Ersetzt durch 267177-
aus £0,61
aus £0,61
# 016
MPN: 263432
CLIP
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119- -Nicht mehr lieferbar- -Ersetzt durch 267177-
aus £0,61
aus £0,61
# 016
MPN: 263432
CLIP
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 267177-
aus £0,61
aus £0,61
# 016
MPN: 266248
CLIP
-Gilt für GD-
aus £1,31
aus £1,31
# 016
MPN: 267177
CLIP
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £0,64
aus £0,64
# 016
MPN: 267177
CLIP
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £0,64
aus £0,64
# 016
MPN: 267177
CLIP
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO, GD-
aus £0,64
aus £0,64
# 016
MPN: 267177
CLIP
-Gilt für GD-
aus £0,65
aus £0,65
# 017
MPN: 265838
MONTAGEHALTERUNG FÜR SERVOLENKROHR
-Gilt für GD-
aus £5,46
aus £5,46
# 018
MPN: 11625824
SCHRAUBEN
-M6 X 18- – Gilt für GD –
aus £0,54
aus £0,54
# 019
MPN: 229521
ERSATZSATZ FÜR LENKGEHÄUSE-MANTEL
aus £175,00
aus £175,00
# 020
MPN: 250196
STANGENKOPF FÜR LENKGEHÄUSE
aus £128,76
aus £128,76
# 021
MPN: 263238
ROHRMONTAGEHALTERUNG
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £12,26
aus £12,26
# 021
MPN: 263238
ROHRMONTAGEHALTERUNG
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £12,26
aus £12,26
# 021
MPN: 263238
ROHRMONTAGEHALTERUNG
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £12,26
aus £12,26
# 022
MPN: 11625824
SCHRAUBEN
-M6 X 18- -Gilt für EU GS- -Gilt ab Ass. Nr. 3}
aus £0,54
aus £0,54
# 022
MPN: 11625824
SCHRAUBEN
-M6 X 18- -Gilt für GOLFO- -Gilt ab Ass. Nr. 3}
aus £0,54
aus £0,54
# 022
MPN: 11625824
SCHRAUBEN
-M6 X 18- -Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £0,54
aus £0,54
# 023
MPN: 14058621
NUSS
aus £0,53
aus £0,53
# 024
MPN: 14496624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 265903
LIEFERROHR
– Ersetzt 264830 ref. 11 und 263796 ref. 15 nicht für GD-Modelle – -Gilt ab Produktionsbeginn für Nicht-EU-LHD- und Golf-RHD-Märkte – –Nicht für GD- –Gilt ab Ass. Nr. 93357- -Anwendbar bis zur Erschöpfung-
aus £70,63
aus £70,63
Dieses Teil ersetzt die Teilenummer 263796 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 305158
LIEFERROHR
– Ersetzt 264830 ref. 11 und 263796 ref. 15 nicht für GD-Modelle – -Gilt ab Produktionsbeginn für Nicht-EU-LHD- und Golf-RHD-Märkte – –Nicht für GD- –Gilt ab Ass. Nr. 93357- – Anwendbar nach Erschöpfung von 265903-
aus £165,42
aus £165,42
Dieses Teil ersetzt die Teilenummer 265903, die wir auf Lager haben
-part-diagram-0033.webp "FERRARI 458 ITALIA (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 ITALIA (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 ITALIA (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 ITALIA (RHD) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 ITALIA (RHD) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (RHD) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (RHD) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (RHD) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 ITALIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 ITALIA (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 ITALIA (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 ITALIA (RHD) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (RHD) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (RHD) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (RHD) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 ITALIA (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 458 ITALIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 ITALIA (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
