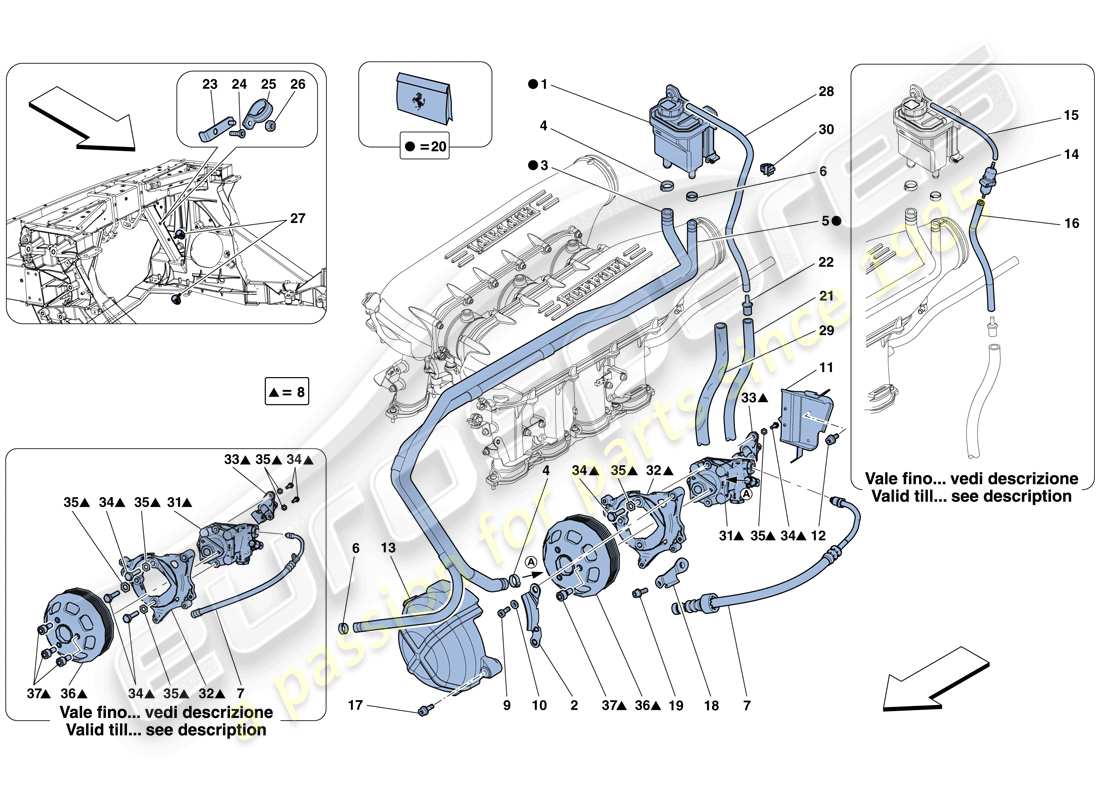

0034 - SERVOLENKPUMPE UND RESERVOIR
Ferrari 458 Italia (USA) POWER STEERING PUMP AND RESERVOIR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 233605
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Nicht für EU GS, GOLFO- -Anwendbar bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 001
MPN: 233605
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Ersetzt durch Kit 280917- -Gilt für EU GS- -Gilt bis Ass. Nr. 90801- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 001
MPN: 233605
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Ersetzt durch Kit 280917- -Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 001
MPN: 233605
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Ersetzt durch Kit 279662- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802 bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 001
MPN: 233605
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Ersetzt durch Kit 279662- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119 bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 001
MPN: 280021
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Anwendbar ab Ass. Nr. 98002- -Gültig bis zur Erschöpfung-
aus £20,85
aus £20,85
Dieses Teil ersetzt die Teilenummer 199617 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 292342
KOMPL. SERVOLENKFLÜSSIGKEITSBEHÄLTER
-Anwendbar ab Ass. Nr. 98002- – Anwendbar nach Erschöpfung von 280021-
aus £25,42
aus £25,42
Dieses Teil ersetzt die Teilenummer 233605, die wir auf Lager haben - und 9 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 261937
ROHRSCHUTZ DER SERVOLENKUNG
-Anwendbar bis Motornummer 238196-
aus £6,07
aus £6,07
# 002
MPN: 297133
ROHRSCHUTZ DER SERVOLENKUNG
-Anwendbar ab Motor Nr. 238197-
aus £8,21
aus £8,21
# 003
MPN: 253816
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
-Nicht für EU GS, GOLFO- -Anwendbar bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
aus £76,91
aus £76,91
# 003
MPN: 253816
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
-Ersetzt durch Kit 280917- -Gilt für EU GS- -Gilt bis Ass. Nr. 90801- -Nicht mehr im Lieferumfang enthalten-
aus £76,91
aus £76,91
# 003
MPN: 253816
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
-Ersetzt durch Kit 280917- -Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118- -Nicht mehr im Lieferumfang enthalten-
aus £76,91
aus £76,91
# 003
MPN: 253816
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
-Ersetzt durch Kit 279662- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802 bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
aus £76,91
aus £76,91
# 003
MPN: 253816
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
-Ersetzt durch Kit 279662- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119 bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
aus £76,91
aus £76,91
# 003
MPN: 276459
ROHR VOM RESERVOIR ZUR SERVOLENKPUMPE
-Anwendbar ab Ass. Nr. 98002-
aus £27,64
aus £27,64
# 004
MPN: 13126370
RINGKLEMME
aus £0,67
aus £0,67
# 004
MPN: 178053
KLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 183126-
aus £0,70
aus £0,70
# 004
MPN: 183126
RINGKLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13126370-
aus £0,90
aus £0,90
# 005
MPN: 253817
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Ersetzt durch Kit 280917- -Gilt für EU GS- -Gilt bis Ass. Nr. 90801- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 005
MPN: 253817
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Ersetzt durch Kit 280917- -Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 005
MPN: 259121
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801- -Nicht mehr lieferbar- -Ersetzt durch 253817-
aus £65,85
aus £65,85
# 005
MPN: 259121
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118- -Nicht mehr lieferbar- -Ersetzt durch 253817-
aus £65,85
aus £65,85
# 005
MPN: 263541
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Ersetzt durch Kit 279662- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802 bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 005
MPN: 263541
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Ersetzt durch Kit 279662- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119 bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 005
MPN: 263541
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Ab Produktionsbeginn- -Ersetzt durch Kit 279662- -Nicht für EU GS, GOLFO- -Gültig bis Ass. Nr. 98001- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 005
MPN: 276460
ROHR VOM UNTERBODEN ZUM RESERVOIR
-Anwendbar ab Ass. Nr. 98002-
aus £26,62
aus £26,62
# 006
MPN: 13126070
KRAGEN
aus £0,64
aus £0,64
# 006
MPN: 178051
KLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 178052-
aus £1,98
aus £1,98
# 006
MPN: 178052
RINGKLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13126070-
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 296778
# 007
MPN: 259122
LIEFERROHR
-Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £502,42
aus £502,42
# 007
MPN: 259122
LIEFERROHR
-Anwendbar für GOLFO- -Anwendbar bis Ass. Nr. 91118-
aus £502,42
aus £502,42
# 007
MPN: 263052
LIEFERROHR
-Gilt für EU GS- -Gilt ab Ass. Nr. 90802-
aus £51,26
aus £51,26
# 007
MPN: 263052
LIEFERROHR
-Gilt für GOLFO- -Gilt ab Ass. Nr. 91119-
aus £51,26
aus £51,26
# 007
MPN: 263052
LIEFERROHR
-Ab Produktionsbeginn- -Nicht für EU GS, GOLFO-
aus £51,26
aus £51,26
# 008
MPN: 263626
KOMPL. SERVOLENKUNGSPUMPE
-Anwendbar bis Motornummer 171869- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 262062
# 008
MPN: 275785
KOMPL. SERVOLENKUNGSPUMPE
-Gültig ab Motor Nr. 171870- -Gültig nach Erschöpfung von 263626- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 299544-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 263626
# 008
MPN: 299544
KOMPL. SERVOLENKUNGSPUMPE
-Gültig ab Motor Nr. 171870- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 275785
# 009
MPN: 14306824
SCHRAUBEN
-M8 X 45-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14306874
# 009
MPN: 231629
SCHRAUBEN
-M8 X 30-
aus £0,47
aus £0,47
# 010
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 011
MPN: 262828
Hitzeschild
aus £57,71
aus £57,71
# 012
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 013
MPN: 261916
SCHALLDÄMPFENDE ABDECKUNG
-Gültig bis zur Erschöpfung-
aus £134,52
aus £134,52
# 013
MPN: 303519
SCHALLDÄMPFENDE ABDECKUNG
-Anwendbar nach Erschöpfung von 261916-
aus £298,24
aus £298,24
Dieses Teil ersetzt die Teilenummer 261916, die wir auf Lager haben
# 014
MPN: 242915
DRUCKREGLERZYLINDER
-Anwendbar bis Ass. Nr. 105478-
aus £21,55
aus £21,55
# 015
MPN: 159539
GUMMIROHR VOM RESERVOIR ZUM ZYLINDER
-Anwendbar bis Ass. Nr. 105478-
aus £2,49
aus £2,49
# 015
MPN: 261684
GUMMIROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 159539-
aus £1,90
aus £1,90
Dieses Teil ersetzt die Teilenummer 321333, die wir auf Lager haben
# 016
MPN: 115412
GUMMIROHR VOM ZYLINDER BIS ZUM UNTEN
-Anwendbar ab Ass. Nr. 98002 bis Ass. Nr. 105478-
aus £1,38
aus £1,38
Dieses Teil ersetzt die Teilenummer 169456
# 016
MPN: 124347
GUMMIROHR VOM ZYLINDER BIS ZUM UNTEN
-Anwendbar bis Ass. Nr. 98001-
aus £6,32
aus £6,32
# 016
MPN: 261685
GUMMIROHR VOM ZYLINDER BIS ZUM UNTEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 124347-
aus £16,03
aus £16,03
# 017
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 018
MPN: 259135
ROHRHALTERUNG DER SERVOLENKPUMPE
aus £5,08
aus £5,08
# 019
MPN: 233600
SCHRAUBEN
aus £0,47
aus £0,47
# 020
MPN: 279662
NACHRÜSTSATZ
-Gilt für neue Ausführung von Unterbodenrohren und Prangerblöcken- -Gilt für EU GS- -Gilt ab Ass. Nr. 90802 bis Ass. Nr. 98001-
aus £127,27
aus £127,27
Dieses Teil ersetzt die Teilenummer 263541
# 020
MPN: 279662
NACHRÜSTSATZ
-Gilt für neue Versionen von Unterbodenrohren und Prangerblöcken- -Gilt für GOLFO- -Gilt ab Ass. Nr. 91119 bis Ass. Nr. 98001-
aus £127,27
aus £127,27
Dieses Teil ersetzt die Teilenummer 263541
# 020
MPN: 279662
NACHRÜSTSATZ
-Gilt für neue Versionen von Unterbodenrohren und Prangerblöcken- -Ab Produktionsbeginn- -Nicht für EU GS, GOLFO- -Gilt bis Ass. Nr. 98001-
aus £127,27
aus £127,27
Dieses Teil ersetzt die Teilenummer 263541
# 020
MPN: 280917
NACHRÜSTSATZ
-Gilt für die erste Version von Unterbodenrohren und Prangerblöcken- -Gilt für EU GS- -Gilt bis Ass. Nr. 90801-
aus £1.213,13
aus £1.213,13
Dieses Teil ersetzt die Teilenummer 253817
# 020
MPN: 280917
NACHRÜSTSATZ
-Gilt für die erste Version von Unterbodenrohren und Prangerblöcken- -Gilt für GOLFO- -Gilt bis Ass. Nr. 91118-
aus £1.213,13
aus £1.213,13
Dieses Teil ersetzt die Teilenummer 253817
# 021
MPN: 277185
Ölentlüftungsrohr
aus £27,97
aus £27,97
Dieses Teil ersetzt die Teilenummer 124347
# 022
MPN: 222606
ENTLÜFTUNGSROHRVERBINDUNG
aus £5,53
aus £5,53
# 023
MPN: 278083
PLATTE
aus £9,32
aus £9,32
# 024
MPN: 282385
SCHRAUBEN
aus £0,47
aus £0,47
# 025
MPN: 10441990
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 026
MPN: 14040611
NUSS
aus £0,54
aus £0,54
# 027
MPN: 157386
CLIP
aus £0,54
aus £0,54
# 028
MPN: 277512
GUMMIROHR
-Anwendbar ab Ass. Nr. 105479-
aus £5,84
aus £5,84
# 029
MPN: 278362
MANTEL
-Anwendbar ab Ass. Nr. 105479-
aus £14,92
aus £14,92
# 030
MPN: 204774
CLIP
-Anwendbar ab Ass. Nr. 105479-
aus £0,47
aus £0,47
# 031
MPN: 277566
Servolenkungspumpe
aus £347,37
aus £347,37
Dieses Teil ersetzt die Teilenummer 299544 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 261948
MONTAGE DER VORDEREN SERVOLENKPUMPE
aus £777,38
aus £777,38
# 033
MPN: 252563
MONTAGE DER HINTEREN SERVOLENKPUMPE
aus £73,51
aus £73,51
# 034
MPN: 16043824
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16043821
# 035
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 036
MPN: 243460
RIEMENSCHEIBE FÜR SERVOLENKPUMPE
aus £91,11
aus £91,11
# 037
MPN: 231627
SCHRAUBEN
aus £0,53
aus £0,53
-part-diagram-0035.webp "FERRARI 458 ITALIA (USA) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 ITALIA (USA) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 ITALIA (USA) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 ITALIA (USA) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 ITALIA (USA) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 ITALIA (USA) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 ITALIA (USA) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 ITALIA (USA) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 ITALIA (USA) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 ITALIA (USA) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 ITALIA (USA) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 ITALIA (USA) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 ITALIA (USA) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 ITALIA (USA) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 ITALIA (USA) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 ITALIA (USA) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 ITALIA (USA) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 ITALIA (USA) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 ITALIA (USA) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 ITALIA (USA) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 ITALIA (USA) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 ITALIA (USA) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 ITALIA (USA) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 ITALIA (USA) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 ITALIA (USA) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 458 ITALIA (USA) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 458 ITALIA (USA) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 ITALIA (USA) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 ITALIA (USA) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 ITALIA (USA) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 ITALIA (USA) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 ITALIA (USA) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 ITALIA (USA) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 ITALIA (USA) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 ITALIA (USA) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 ITALIA (USA) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 ITALIA (USA) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 ITALIA (USA) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 ITALIA (USA) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 ITALIA (USA) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 ITALIA (USA) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 ITALIA (USA) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 ITALIA (USA) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 ITALIA (USA) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 ITALIA (USA) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 ITALIA (USA) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 ITALIA (USA) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 ITALIA (USA) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 ITALIA (USA) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 ITALIA (USA) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 ITALIA (USA) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 ITALIA (USA) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 ITALIA (USA) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 ITALIA (USA) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 ITALIA (USA) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 ITALIA (USA) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 ITALIA (USA) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 ITALIA (USA) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 ITALIA (USA) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 ITALIA (USA) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 ITALIA (USA) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 ITALIA (USA) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 ITALIA (USA) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 ITALIA (USA) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 ITALIA (USA) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 ITALIA (USA) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 ITALIA (USA) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 ITALIA (USA) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 ITALIA (USA) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 ITALIA (USA) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 ITALIA (USA) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 ITALIA (USA) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 ITALIA (USA) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 ITALIA (USA) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 ITALIA (USA) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 ITALIA (USA) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 ITALIA (USA) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 ITALIA (USA) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 ITALIA (USA) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 ITALIA (USA) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 ITALIA (USA) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 458 ITALIA (USA) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 ITALIA (USA) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 ITALIA (USA) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 ITALIA (USA) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 ITALIA (USA) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 ITALIA (USA) LENKSTEUERUNG TEILEDIAGRAMM")
