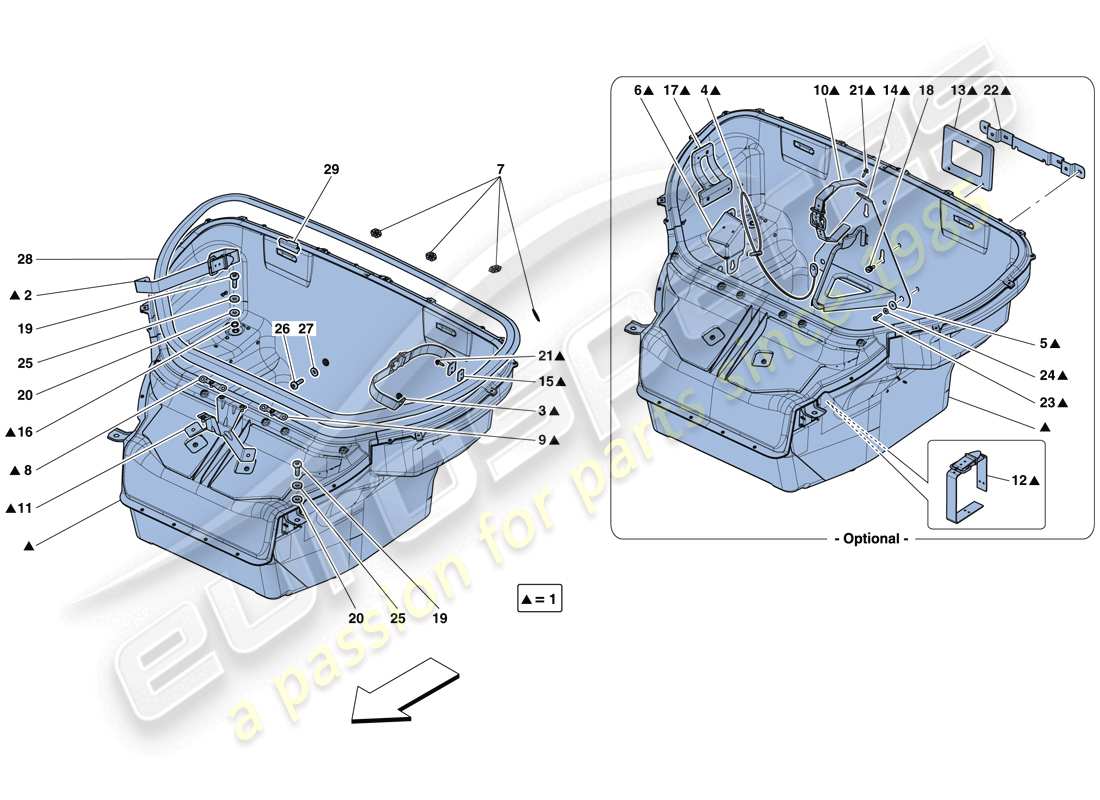

0108 - VERKLEIDUNG DES FRONTRAUMS
Ferrari 458 Speciale (RHD) FRONT COMPARTMENT TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 85672900
KOMPLETTE GEPÄCKRAUMWANNE
-Nicht für USA, CDN, USA LIGHT-
aus £2.524,10
aus £2.524,10
# 001
MPN: 85673800
KOMPLETTE GEPÄCKRAUMWANNE
-Optionales platzsparendes Ersatzrad- -Nicht für USA, CDN, USA LIGHT-
aus £2.861,38
aus £2.861,38
# 001
MPN: 85904700
KOMPLETTE GEPÄCKRAUMWANNE
-Optionales platzsparendes Ersatzrad- -Gilt für USA, CDN, USA LIGHT-
aus £2.628,78
aus £2.628,78
# 001
MPN: 85924000
KOMPLETTE GEPÄCKRAUMWANNE
-Anwendbar für USA, CDN, USA LIGHT-
aus £2.054,96
aus £2.054,96
# 002
MPN: 81365200
KOMPLETTES WERKZEUG-KIT-GURT
aus £60,58
aus £60,58
# 003
MPN: 81365100
HALTEGURT
aus £60,58
aus £60,58
# 004
MPN: 83606300
PLATZSPARENDES RESERVERAD-HALTEKABEL
-Optionales platzsparendes Ersatzrad-
aus £50,86
aus £50,86
# 005
MPN: 12624178
Scheibe
-Optionales platzsparendes Ersatzrad-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12624177
# 006
MPN: 85726400
RH PLATZSPARENDE RESERVERADHALTERUNG
-Optionales platzsparendes Ersatzrad-
aus £111,37
aus £111,37
# 006
MPN: 85726500
PLATZSPARENDE RESERVERADHALTERUNG LINKS
-Optionales platzsparendes Ersatzrad-
aus £111,37
aus £111,37
# 007
MPN: 67315400
Scheibe
aus £0,47
aus £0,47
# 008
MPN: 85653100
RECHTE HALTERUNG
aus £111,37
aus £111,37
# 009
MPN: 85653200
Linke Halterung
aus £111,37
aus £111,37
# 010
MPN: 83559200
OBERER BEFESTIGUNGSGURT FÜR PLATZSPARENDES RESERVERAD
-Optionales platzsparendes Ersatzrad-
aus £103,93
aus £103,93
# 011
MPN: 85581000
MITTELHALTERUNG
aus £186,14
aus £186,14
# 012
MPN: 82758300
VERSCHLUSSGURT FÜR WERKZEUGTASCHEN
-Optionales platzsparendes Ersatzrad-
aus £36,70
aus £36,70
# 013
MPN: 82758200
HALTERVERSTÄRKUNG
-Optionales platzsparendes Ersatzrad-
aus £411,59
aus £411,59
# 014
MPN: 85707700
PLATZSPARENDE RESERVERAD-BEFESTIGUNGSHALTERUNG
-Optionales platzsparendes Ersatzrad-
aus £185,59
aus £185,59
# 015
MPN: 81516000
PLATTE
-Menge 5 für optionales platzsparendes Ersatzrad-
aus £37,12
aus £37,12
# 016
MPN: 85865800
ABSTANDSHALTER
aus £20,63
aus £20,63
# 017
MPN: 85877300
RECHTE STREBE
-Optionales platzsparendes Ersatzrad-
aus £111,37
aus £111,37
# 017
MPN: 85877400
Linke Klammer
-Optionales platzsparendes Ersatzrad-
aus £111,37
aus £111,37
# 018
MPN: 83559100
GEWINDESTIFT
-Optionales platzsparendes Ersatzrad-
aus £42,42
aus £42,42
Dieses Teil ersetzt die Teilenummer 86543300
# 019
MPN: 65864100
SCHRAUBEN
-M6 X 15-
aus £0,76
aus £0,76
Dieses Teil ersetzt die Teilenummer 65864200
# 019
MPN: 65933500
SCHRAUBEN
-M6 X 15- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 65864100-
aus £0,99
aus £0,99
# 020
MPN: 83072500
Dichtung
aus £1,55
aus £1,55
# 021
MPN: 14415690
NIET
-Menge 12 für optionales platzsparendes Ersatzrad-
aus £0,53
aus £0,53
# 022
MPN: 83615800
HALTERUNG FÜR PLATZSPARENDES RESERVERAD
-Optionales platzsparendes Ersatzrad-
aus £28,96
aus £28,96
# 023
MPN: 262934
SCHRAUBEN
-Optionales platzsparendes Ersatzrad- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82115900-
aus £0,53
aus £0,53
# 023
MPN: 82115900
SCHRAUBEN
-Optionales platzsparendes Ersatzrad-
aus £0,53
aus £0,53
# 024
MPN: 14447078
Scheibe
-Optionales platzsparendes Ersatzrad-
aus £0,47
aus £0,47
# 025
MPN: 12640678
Scheibe
aus £0,97
aus £0,97
Dieses Teil ersetzt die Teilenummer 12640677
# 026
MPN: 85833700
SCHRAUBEN
-M5 X 14- -Nicht für optionales platzsparendes Reserverad-
aus £0,47
aus £0,47
# 027
MPN: 12624178
Scheibe
-Nicht für optionales platzsparendes Reserverad-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12624177
# 028
MPN: 85673200
Dichtung
aus £126,19
aus £126,19
# 029
MPN: 188250
LICHTEINHEIT
aus £1,53
aus £1,53
