0007 - EINSPRITZUNG – ZÜNDSYSTEM

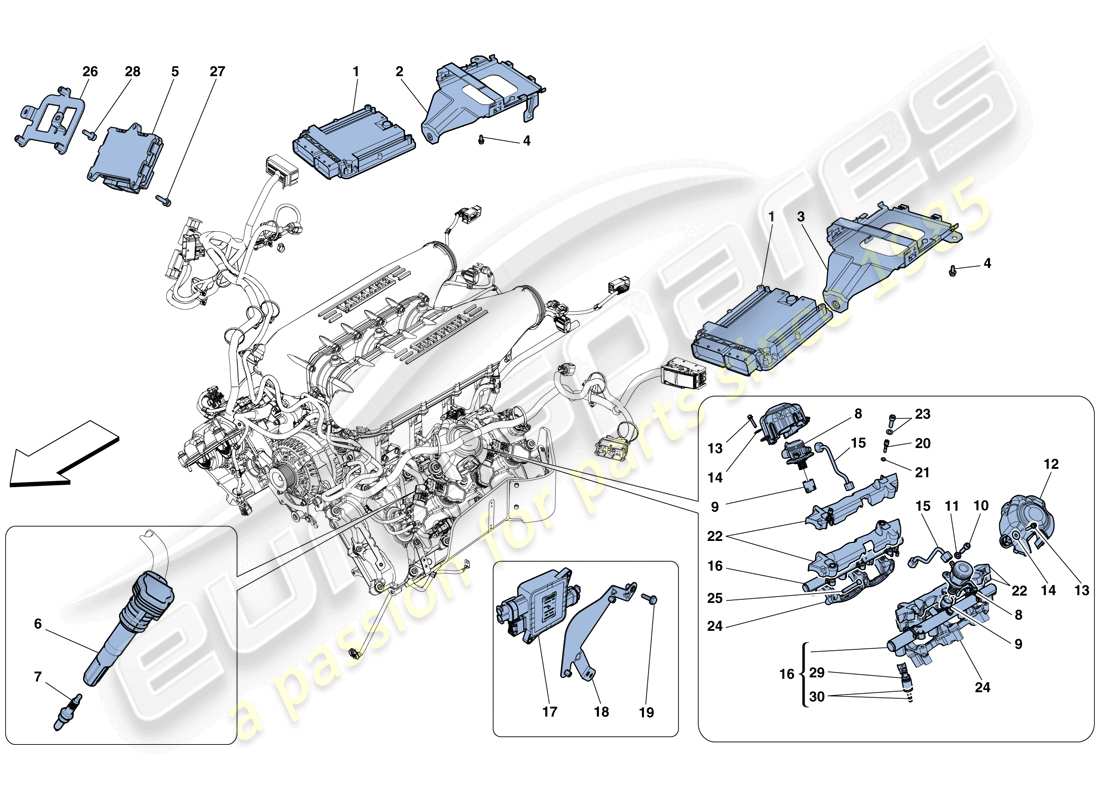

Ferrari 458 Speciale (USA) INJECTION - IGNITION SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 238263
ZÜND-ECU
-Unprogrammiert-
aus £1.643,49
aus £1.643,49
Dieses Teil ersetzt die Teilenummer 239971 - und 18 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 261838
RECHTE HALTERUNG
aus £28,18
aus £28,18
# 003
MPN: 261839
Linke Halterung
aus £28,18
aus £28,18
# 004
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 005
MPN: 289064
IONISIERENDES KLOPFSENSOR-STEUERGERÄT
-Unprogrammiert-
aus £920,55
aus £920,55
# 006
MPN: 290850
IGNITION COIL
-Gültig bis zur Erschöpfung-
aus £77,17
aus £77,17
Dieses Teil ersetzt die Teilenummer 248406, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 337713
IGNITION COIL
-Anwendbar nach Erschöpfung von 290850-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 290850, die wir auf Lager haben
# 007
MPN: 254771
ZÜNDKERZE
aus £24,95
aus £24,95
# 008
MPN: 252704
BENZINPUMPE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290030-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 267235
# 008
MPN: 290030
BENZINPUMPE
aus £431,52
aus £431,52
Dieses Teil ersetzt die Teilenummer 252704
# 009
MPN: 270601
TASSE
aus £19,98
aus £19,98
# 010
MPN: 14305334
SCHRAUBEN
aus £0,47
aus £0,47
# 011
MPN: 12639724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 247537
SCHALLDÄMPFENDE ABDECKUNG
aus £28,58
aus £28,58
# 013
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 014
MPN: 12647701
Scheibe
aus £0,47
aus £0,47
# 015
MPN: 247674
ROHR
aus £134,75
aus £134,75
# 016
MPN: 250777
KOMPL. EINSPRITZROHR
aus £1.116,65
aus £1.116,65
# 017
MPN: 264935
KRAFTSTOFFPUMPENSTEUERUNG
aus £132,70
aus £132,70
# 018
MPN: 278268
ECU-Montagehalterung
aus £51,22
aus £51,22
Dieses Teil ersetzt die Teilenummer 272145
# 019
MPN: 11625714
SCHRAUBEN
-M6 X 16-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 82118300
# 020
MPN: 214412
STEHBOLZEN
aus £6,96
aus £6,96
# 021
MPN: 11194374
Scheibe
aus £0,47
aus £0,47
# 022
MPN: 256322
INJEKTORABDECKUNG
aus £24,50
aus £24,50
Dieses Teil ersetzt die Teilenummer 247872 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 024
MPN: 239946
MONTAGE DES KRAFTSTOFFVERTEILERS
aus £48,99
aus £48,99
# 025
MPN: 231624
SCHRAUBEN
-M6 X 45-
aus £0,47
aus £0,47
# 026
MPN: 293226
Halterung
aus £44,54
aus £44,54
# 027
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 028
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 029
MPN: 250775
ELEKTRO-INJEKTOR
-Gegenseite des Drucksensors- -Wird zusammen mit KOMPL. geliefert. EINSPRITZROHR Pos.16-
aus £123,00
aus £123,00
# 029
MPN: 250776
ELEKTRO-INJEKTOR
-Drucksensorseite- -Lieferung zusammen mit KOMPL. EINSPRITZROHR Pos.16-
aus £122,56
aus £122,56
# 030
MPN: 70004986
DICHTUNGSSATZ
-Wird zusammen mit KOMPL. geliefert. EINSPRITZROHR Pos.16-
aus £44,54
aus £44,54
