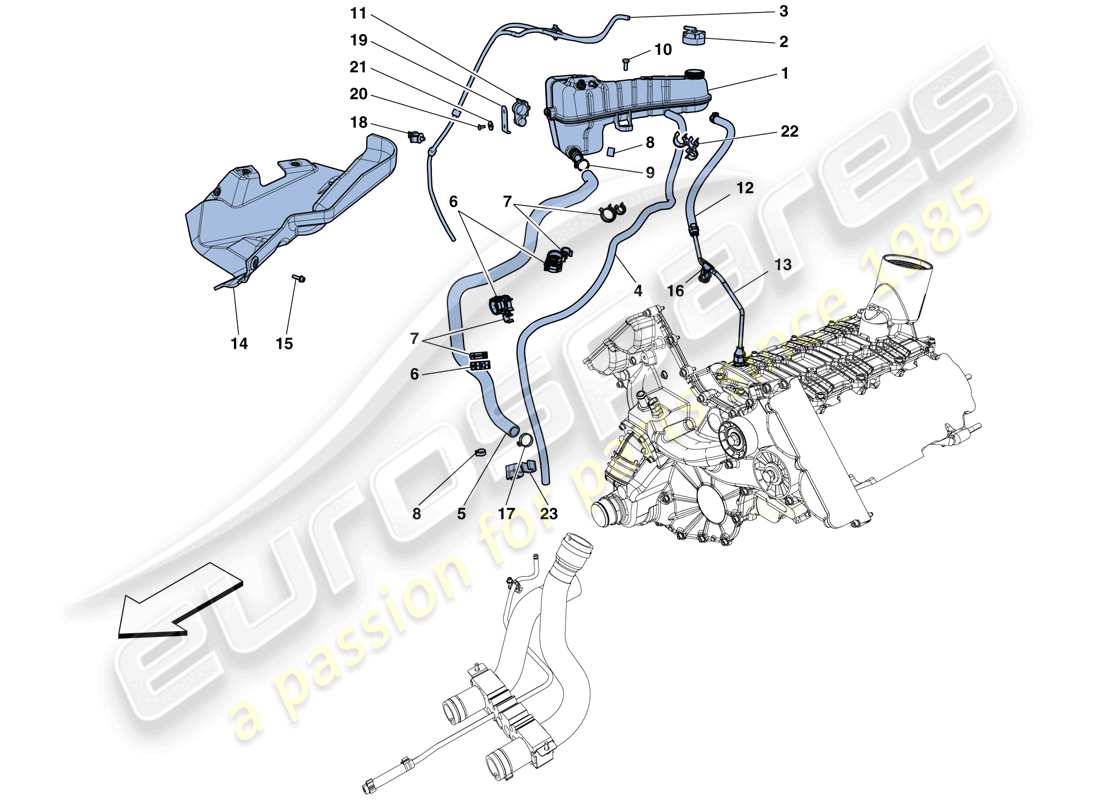

0020 - KÜHLUNG – SAMMELBEHÄLTER UND ROHRE
Ferrari 458 Speciale (USA) COOLING - HEADER TANK AND PIPES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 268187
KÜHLFLÜSSIGKEITSBEHÄLTER
-Bestellen Sie auch die Röhre 268188 ref. 5-
aus £53,78
aus £53,78
Dieses Teil ersetzt die Teilenummer 248659 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 145030
TANKDECKEL
aus £13,47
aus £13,47
# 003
MPN: 261589
Schlauch
aus £5,65
aus £5,65
# 004
MPN: 263429
ENTLÜFTUNGSROHR VOM KÜHLER ZUM SAMMELBEHÄLTER
aus £54,73
aus £54,73
# 005
MPN: 268188
ROHR VOM TANK ZUR PUMPE
aus £81,15
aus £81,15
Dieses Teil ersetzt die Teilenummer 258258
# 006
MPN: 82051100
CLIP
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 245834
# 007
MPN: 187721
CLIP
-Anwendbar für Rohr 268188 ref. 5-
aus £0,47
aus £0,47
# 007
MPN: 191907
CLIP
aus £1,01
aus £1,01
# 007
MPN: 244219
CLIP
aus £2,72
aus £2,72
# 008
MPN: 13432070
KRAGEN FÜR ÄRMEL
-D. 15.7-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 13125570
# 009
MPN: 13432970
KRAGEN
aus £0,90
aus £0,90
Dieses Teil ersetzt die Teilenummer 13432908
# 010
MPN: 11625714
SCHRAUBEN
-M6 X 16-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 82118300
# 011
MPN: 255546
CLIP
aus £1,24
aus £1,24
# 012
MPN: 270260
Entlüftungsrohr vom Motor zum Ausgleichsbehälter
aus £50,01
aus £50,01
Dieses Teil ersetzt die Teilenummer 259759
# 013
MPN: 259763
ENTLÜFTUNGSROHR
aus £100,08
aus £100,08
# 014
MPN: 262448
Hitzeschild
aus £55,34
aus £55,34
Dieses Teil ersetzt die Teilenummer 257744 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,52
aus £0,52
# 016
MPN: 244216
CLIP
aus £2,58
aus £2,58
# 017
MPN: 296778
KRAGEN
Ersetzung
Ersetzung
# 018
MPN: 14569880
CLIP
aus £0,53
aus £0,53
# 018
MPN: 217854
CLIP
aus £0,54
aus £0,54
# 019
MPN: 264017
Halterung
aus £4,55
aus £4,55
# 020
MPN: 68176300
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 81911200
# 021
MPN: 61148700
Scheibe
aus £0,54
aus £0,54
# 022
MPN: 191907
CLIP
aus £1,02
aus £1,02
# 023
MPN: 309643
ROTIERENDE DISTANZFEDER
aus £1,27
aus £1,27
