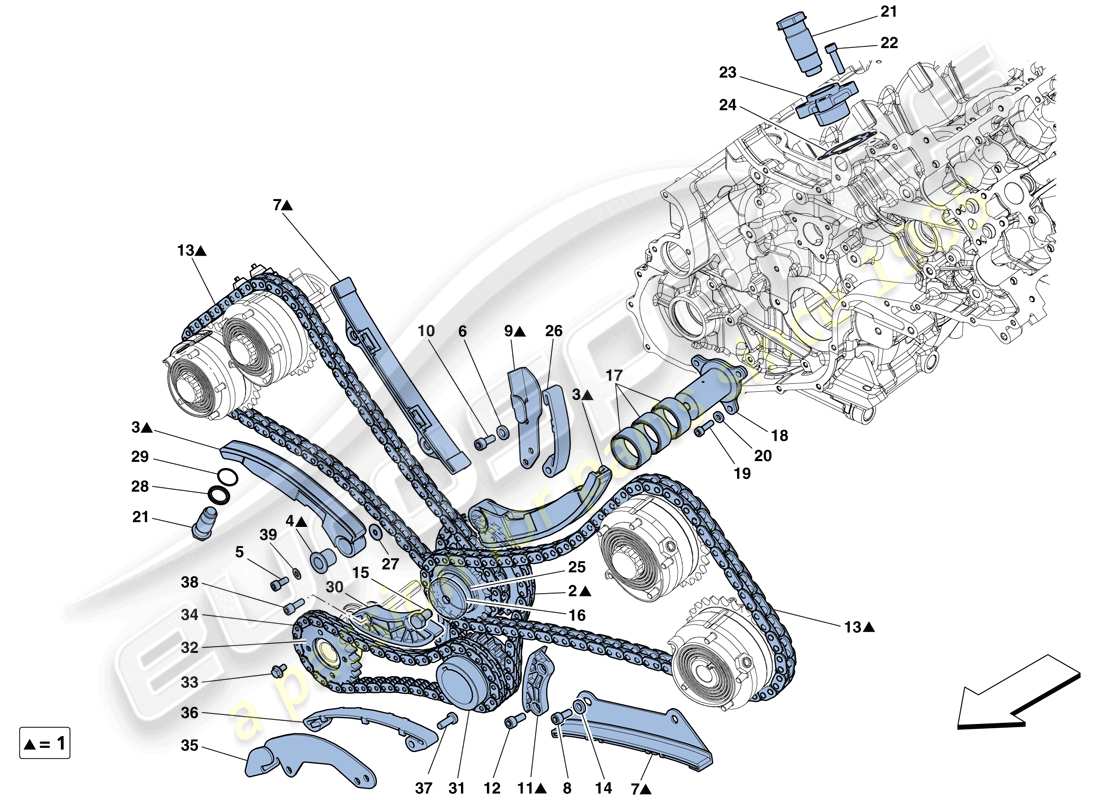

0006 - TIMINGSYSTEM - ANTRIEB
Ferrari 458 Speciale Aperta (Europe) TIMING SYSTEM - DRIVE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 284514
VENTILSTEUERUNG UND PUMPENANTRIEBSSYSTEM
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 315694-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 279065
# 001
MPN: 315694
VENTILSTEUERUNG UND PUMPENANTRIEBSSYSTEM
aus £390,80
aus £390,80
Dieses Teil ersetzt die Teilenummer 284514 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 175286
KETTE
aus £24,50
aus £24,50
# 003
MPN: 186184
MOBILER SCHUH
aus £71,44
aus £71,44
# 004
MPN: 175303
BUCHSE
aus £13,48
aus £13,48
# 005
MPN: 14306424
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14306324 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 12647624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12647611
# 007
MPN: 186185
FESTEN SCHUH
aus £33,00
aus £33,00
# 008
MPN: 14306224
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14306221 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 186159
Kettenunterstützung
Erfordert P/N 196683
aus £16,40
aus £16,40
# 010
MPN: 282392
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
# 011
MPN: 186181
FESTEN SCHUH
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 011
MPN: 306094
FESTEN SCHUH
-Anwendbar nach Erschöpfung von 186181-
aus £22,12
aus £22,12
Dieses Teil ersetzt die Teilenummer 186181
# 012
MPN: 282397
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 013
MPN: 193616
KETTE
aus £54,51
aus £54,51
# 014
MPN: 163759
Scheibe
aus £6,44
aus £6,44
# 015
MPN: 16043124
SCHRAUBEN
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 16043121, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 194262
SCHULTER
aus £10,73
aus £10,73
# 017
MPN: 175282
ROLLENLAGERKÄFIG
aus £2,85
aus £2,85
# 018
MPN: 212970
MONTAGE
aus £44,98
aus £44,98
# 019
MPN: 14304224
SCHRAUBEN
aus £0,47
aus £0,47
# 020
MPN: 11181574
Scheibe
aus £0,53
aus £0,53
# 021
MPN: 197880
HYDRAULISCHER SPANNER
aus £44,13
aus £44,13
# 022
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 024
MPN: 247147
Dichtung
-Gültig bis zur Erschöpfung-
aus £2,62
aus £2,62
Dieses Teil ersetzt die Teilenummer 185854
# 024
MPN: 323282
Dichtung
-Anwendbar nach Erschöpfung von 247147-
aus £1,17
aus £1,17
Dieses Teil ersetzt die Teilenummer 247147, die wir auf Lager haben
# 025
MPN: 193565
ANTRIEBSZAHNRAD
aus £60,60
aus £60,60
# 026
MPN: 196683
SCHUH
aus £24,54
aus £24,54
# 027
MPN: 175306
SCHULTER
aus £2,08
aus £2,08
# 028
MPN: 190171
SHIM
aus £3,29
aus £3,29
# 029
MPN: 192069
Dichtung
aus £0,47
aus £0,47
# 030
MPN: 249844
FESTEN SCHUH
aus £31,69
aus £31,69
# 031
MPN: 291034
KURBELWELLENZAHNRAD
aus £181,05
aus £181,05
Dieses Teil ersetzt die Teilenummer 244214 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 255815
Pumpenantriebsrad
aus £110,45
aus £110,45
# 033
MPN: 255780
SCHRAUBEN
aus £0,69
aus £0,69
# 034
MPN: 253294
KETTE
aus £306,23
aus £306,23
# 035
MPN: 253293
MONTAGE
aus £19,64
aus £19,64
# 036
MPN: 272014
MOBILER SCHUH
aus £39,13
aus £39,13
Dieses Teil ersetzt die Teilenummer 249904, die wir auf Lager haben
# 037
MPN: 282392
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
# 038
MPN: 282396
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
# 039
MPN: 255527
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10569373
