0044 - AC-SYSTEM – WASSER

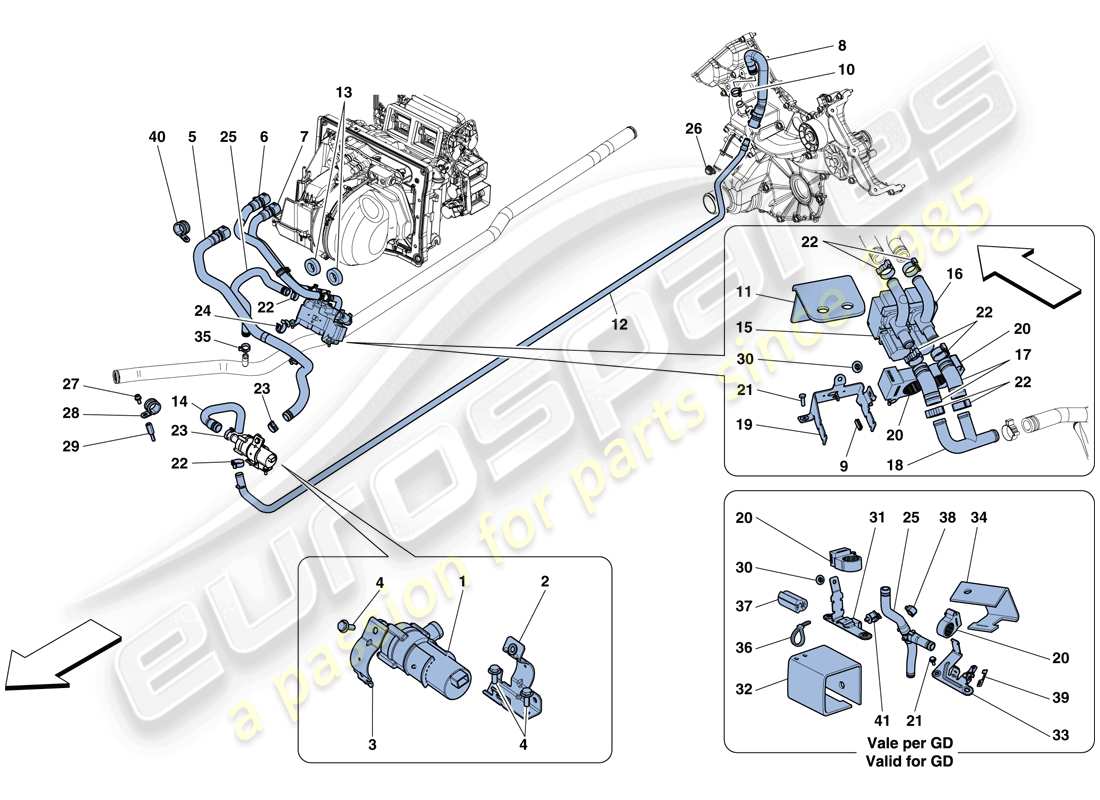

Ferrari 458 Speciale Aperta (USA) AC SYSTEM - WATER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 65460300
WASSERRÜCKWÄRTSPUMPE
aus £140,15
aus £140,15
Dieses Teil ersetzt die Teilenummer 70000900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 82328900
Halterung
aus £12,45
aus £12,45
# 003
MPN: 82329400
GEBOGENE HALTERUNG
aus £12,26
aus £12,26
# 004
MPN: 11625624
SCHRAUBEN
-M6 X 14-
aus £0,53
aus £0,53
# 005
MPN: 82302800
VERBINDUNGSROHR
-Nicht für GD-
aus £54,73
aus £54,73
# 005
MPN: 82887100
VERBINDUNGSROHR
-Gilt für GD-
aus £59,14
aus £59,14
# 006
MPN: 82761900
RH TGK VENTILANSCHLUSSROHR
-Nicht für GD-
aus £64,17
aus £64,17
# 006
MPN: 82887200
RH TGK VENTILANSCHLUSSROHR
-Gilt für GD-
aus £103,81
aus £103,81
# 007
MPN: 82302700
LH TGK VENTILANSCHLUSSROHR
-Nicht für GD-
aus £38,68
aus £38,68
# 007
MPN: 82887300
LH TGK VENTILANSCHLUSSROHR
-Gilt für GD-
aus £57,10
aus £57,10
# 008
MPN: 86091700
GUMMIROHR
aus £179,31
aus £179,31
Dieses Teil ersetzt die Teilenummer 82890500, die wir auf Lager haben
# 009
MPN: 255515
Stecker
aus £1,38
aus £1,38
Dieses Teil ersetzt die Teilenummer 84069800, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 10441890
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 011
MPN: 83560800
BEWACHEN
aus £5,47
aus £5,47
# 012
MPN: 82890600
AC-UNTERBODENROHR
aus £54,58
aus £54,58
# 013
MPN: 83444200
TROPFSCHALLRING
aus £2,35
aus £2,35
# 014
MPN: 82887000
VERBINDUNGSROHR
aus £15,05
aus £15,05
# 015
MPN: 67444900
TGK-VENTIL DER LINKEN ZYLINDERBANK
aus £72,67
aus £72,67
# 016
MPN: 67635900
TGK-VENTIL DER RECHTEN ZYLINDERBANK
aus £72,67
aus £72,67
# 017
MPN: 291116
VERBINDUNGSROHR
-Nicht für GD-
aus £20,75
aus £20,75
# 018
MPN: 290953
STARRES TGK-VENTIL-AUSLASSROHR
-Nicht für GD-
aus £3,13
aus £3,13
# 019
MPN: 82328500
TGK-VENTILBLOCK-MONTAGEHALTERUNG
-Nicht für GD-
aus £16,03
aus £16,03
# 020
MPN: 174623
Stecker
aus £3,89
aus £3,89
# 021
MPN: 11625624
SCHRAUBEN
-M6 X 14-
aus £0,54
aus £0,54
# 022
MPN: 262109
KRAGEN
aus £0,61
aus £0,61
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 262111
KRAGEN
aus £1,01
aus £1,01
Dieses Teil ersetzt die Teilenummer 13127770
# 024
MPN: 270085
CLIP
aus £1,09
aus £1,09
Dieses Teil ersetzt die Teilenummer 82328600
# 025
MPN: 291115
VERBINDUNGSROHR
-Nicht für GD-
aus £25,47
aus £25,47
# 025
MPN: 82887400
VERBINDUNGSROHR
-Gilt für GD-
aus £36,75
aus £36,75
# 026
MPN: 263232
CLIP
aus £0,86
aus £0,86
# 027
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,54
aus £0,54
# 028
MPN: 10441890
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 029
MPN: 178772
Distanzbolzen
aus £5,94
aus £5,94
# 030
MPN: 175871
CLIP
aus £0,54
aus £0,54
# 031
MPN: 83413300
RH TGK VENTILMONTAGEHALTERUNG
-Gilt für GD-
aus £11,41
aus £11,41
# 032
MPN: 83689500
WASSERROHR-GUMMISCHUTZ
-Gilt für GD-
aus £10,37
aus £10,37
# 033
MPN: 84058400
Linke TGK-Ventilmontagehalterung
-Gilt für GD-
aus £38,92
aus £38,92
# 034
MPN: 83689600
WASSERROHR-GUMMISCHUTZ
-Gilt für GD-
aus £4,98
aus £4,98
# 035
MPN: 10860270
KRAGEN
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 035
MPN: 262109
KRAGEN
-Nicht für GD- -Anwendbar nach Erschöpfung von 10860270-
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 10860270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 292980
KRAGEN
-Gilt für GD-
aus £0,96
aus £0,96
# 036
MPN: 206739
KABELBINDER
-Gilt für GD-
aus £3,85
aus £3,85
Dieses Teil ersetzt die Teilenummer 243232
# 037
MPN: 262737
GUMMIHALTER
-Gilt für GD-
aus £3,86
aus £3,86
# 038
MPN: 231214
CLIP
-Gilt für GD-
aus £0,86
aus £0,86
# 039
MPN: 162606
CLIP
-Gilt für GD-
aus £0,90
aus £0,90
# 040
MPN: 10442090
HALTERUNG MIT HÜLSE
-Gilt für GD-
aus £0,47
aus £0,47
# 040
MPN: 10442290
HALTERUNG MIT HÜLSE
-Gilt für GD-
aus £0,53
aus £0,53
# 041
MPN: 241708
CLIP
-Gilt für GD-
aus £1,59
aus £1,59
