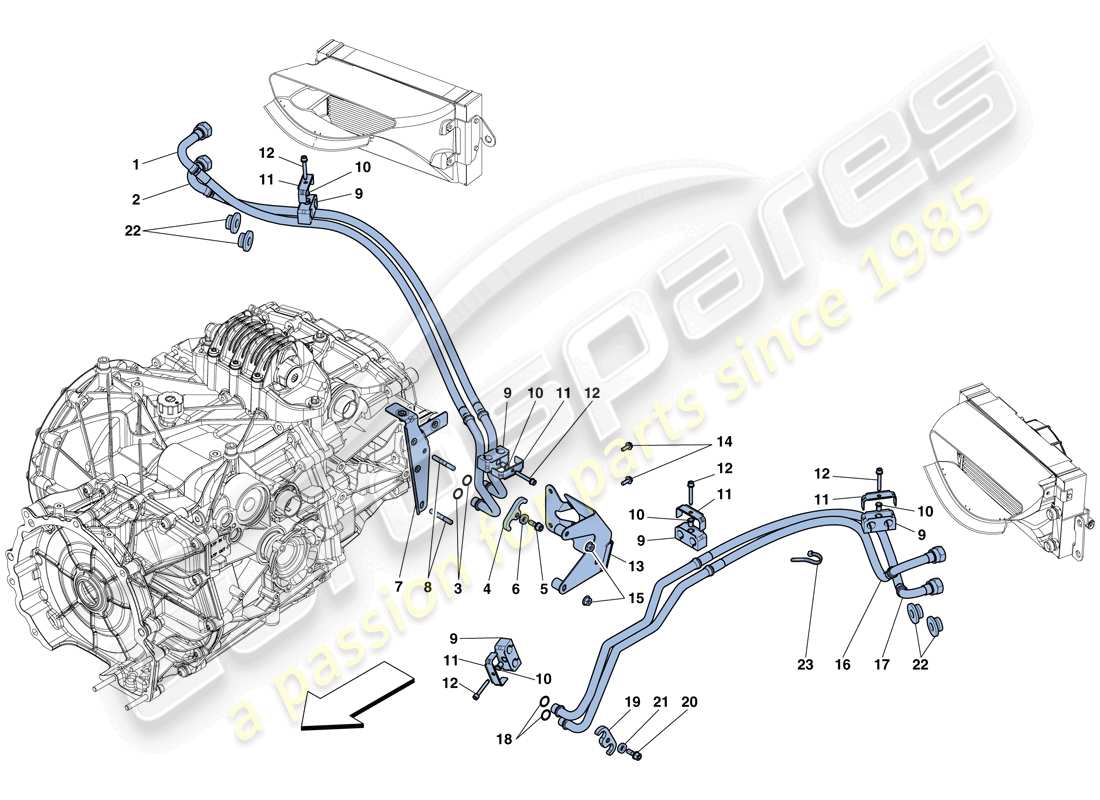

0023 - GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM
Ferrari 458 Spider (Europe) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 248224
GETRIEBEÖLFÜHRLEITUNG
aus £134,96
aus £134,96
# 002
MPN: 248225
GETRIEBEÖLRÜCKFÜHRLEITUNG
aus £425,65
aus £425,65
Dieses Teil ersetzt die Teilenummer 274605 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 14453481
Dichtung
-Gültig bis zur Erschöpfung-
aus £0,76
aus £0,76
# 003
MPN: 254644
Dichtung
-Anwendbar nach Erschöpfung von 14453481-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14453481
# 004
MPN: 253632
GABEL
aus £13,70
aus £13,70
# 005
MPN: 253465
SCHRAUBEN
aus £22,98
aus £22,98
# 006
MPN: 11198074
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 257215
Halterung
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 282812-
aus £14,62
aus £14,62
# 007
MPN: 282812
Halterung
aus £72,67
aus £72,67
Dieses Teil ersetzt die Teilenummer 257215, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 13543824
STEHBOLZEN
aus £1,89
aus £1,89
Dieses Teil ersetzt die Teilenummer 13543821
# 009
MPN: 243396
VORDERER GUMMIPILLORBLOCK
aus £8,18
aus £8,18
# 010
MPN: 243399
BUCHSE
aus £0,52
aus £0,52
# 011
MPN: 243398
PLATTE
aus £4,57
aus £4,57
# 012
MPN: 11568224
SCHRAUBEN
-M6 X 45-
aus £0,59
aus £0,59
# 012
MPN: 11628524
SCHRAUBEN
-M6 X 40-
aus £0,85
aus £0,85
# 013
MPN: 248227
Halterung
aus £28,55
aus £28,55
# 014
MPN: 13836424
SCHRAUBEN
-M6 X 16-
aus £0,54
aus £0,54
# 014
MPN: 13837411
SCHRAUBEN
-M6 X 25- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13836424-
aus £0,53
aus £0,53
# 015
MPN: 13046224
NUSS
aus £0,53
aus £0,53
# 016
MPN: 256689
ÖLFÖRDERLEITUNG
aus £585,01
aus £585,01
Dieses Teil ersetzt die Teilenummer 274607 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 260773
ÖRLÜCKWÄRTSLEITUNG
aus £585,01
aus £585,01
Dieses Teil ersetzt die Teilenummer 274606 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 14453481
Dichtung
-Gültig bis zur Erschöpfung-
aus £0,76
aus £0,76
# 018
MPN: 254644
Dichtung
-Anwendbar nach Erschöpfung von 14453481-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14453481
# 019
MPN: 274609
GABEL
aus £21,79
aus £21,79
Dieses Teil ersetzt die Teilenummer 253464
# 020
MPN: 253465
SCHRAUBEN
aus £22,98
aus £22,98
# 021
MPN: 11198074
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 283630
TROPFSCHALLRING
aus £3,13
aus £3,13
# 023
MPN: 257790
RINGKLEMME
aus £1,31
aus £1,31
