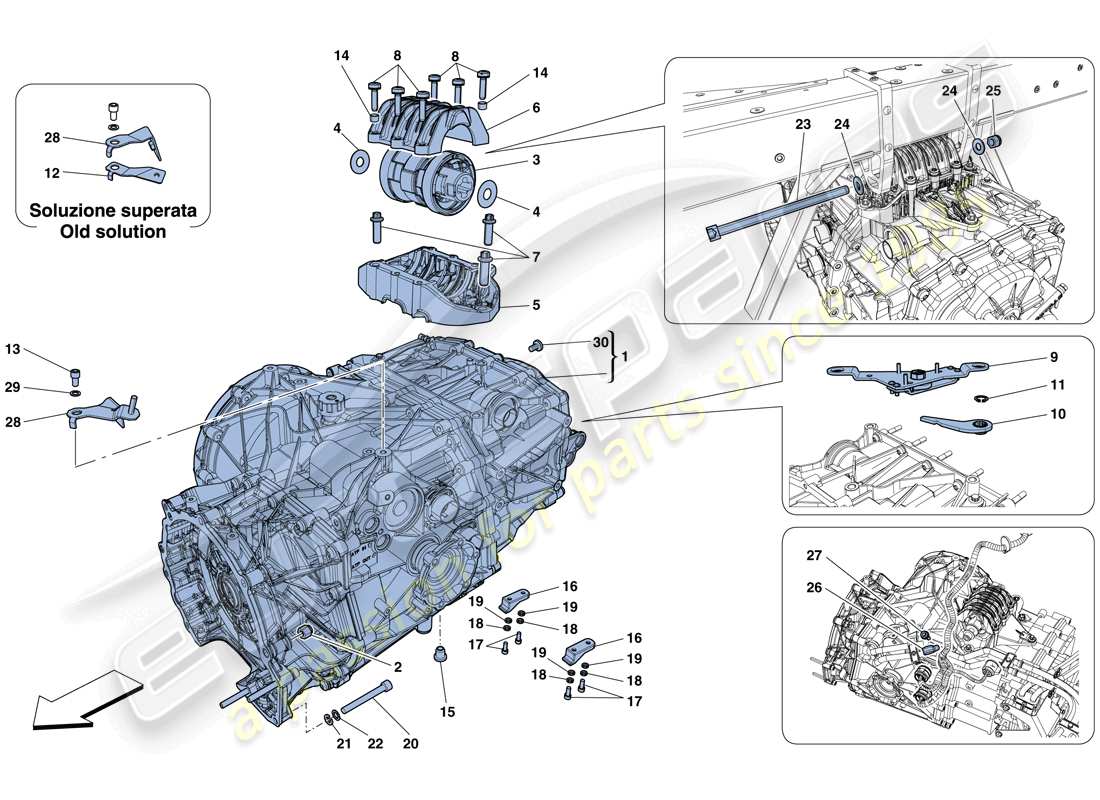

0025 - GETRIEBEGEHÄUSE
Ferrari 458 Spider (RHD) GEARBOX HOUSING Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 263938
KOMPL. DOPPELKUPPLUNGSGETRIEBE
-ASM-Genehmigung anfordern-
aus £18.995,00
aus £18.995,00
Dieses Teil ersetzt die Teilenummer 259925 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
KOMPLETTES DOPPELKUPPLUNGSGETRIEBE Genuine Ferrari Teil – Überholt auf Lager
Komplett renoviert von Ferrari (AUSTAUSCH)
Komplett renoviert von Ferrari (AUSTAUSCH)
# 002
MPN: 14059421
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 156462
# 003
MPN: 247723
STOSSDÄMPFER
aus £79,81
aus £79,81
# 004
MPN: 255731
SHIM
-Th. 0.4 mm-
aus £2,72
aus £2,72
# 004
MPN: 255732
SHIM
-Th. 1 mm-
aus £14,78
aus £14,78
# 004
MPN: 255733
SHIM
-Th. 1.5 mm- -Nicht mehr im Lieferumfang enthalten-
aus £4,64
aus £4,64
# 005
MPN: 259440
BUCHSE-GETRIEBE-ANSCHLUSSPLATTE
aus £85,64
aus £85,64
# 006
MPN: 259441
BUCHSENABDECKKRAGEN
aus £54,54
aus £54,54
# 007
MPN: 259443
SCHRAUBEN
aus £1,59
aus £1,59
# 008
MPN: 216576
SCHRAUBEN
aus £0,47
aus £0,47
# 009
MPN: 252661
MONTAGEHALTERUNG DES AUSLÖSUNGSARMS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 310524-
aus £42,30
aus £42,30
# 009
MPN: 252661
MONTAGEHALTERUNG DES AUSLÖSUNGSARMS
aus £42,30
aus £42,30
# 009
MPN: 310524
CURSOR-MONTAGEHALTERUNG LOSLASSEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 252661-
aus £23,69
aus £23,69
# 010
MPN: 238370
VOLLSTÄNDIGER LÖSUNGSHEBEL
aus £35,94
aus £35,94
# 011
MPN: 11066176
SEEGER-RING
aus £0,47
aus £0,47
# 012
MPN: 268009
SCHILDHALTERUNG
-Nicht mehr im Lieferumfang enthalten-
aus £21,79
aus £21,79
# 013
MPN: 14360524
SCHRAUBEN
aus £0,79
aus £0,79
# 014
MPN: 102032
AUSRICHTUNGSDÜBEL
aus £2,02
aus £2,02
Dieses Teil ersetzt die Teilenummer 4146789
# 015
MPN: 273038
ÖLABLASSSCHRAUBE
Ersetzung
Ersetzung
# 016
MPN: 248689
HALTEHALTERUNG
aus £34,08
aus £34,08
# 017
MPN: 14814234
SCHRAUBEN
aus £0,93
aus £0,93
# 018
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 14309024
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 14309021
# 021
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 248535
SCHRAUBEN
aus £3,88
aus £3,88
# 024
MPN: 10552324
Scheibe
aus £0,53
aus £0,53
# 025
MPN: 14048921
NUSS
aus £0,79
aus £0,79
# 026
MPN: 10448890
HALTERUNG MIT HÜLSE
aus £1,11
aus £1,11
# 027
MPN: 11628126
SCHRAUBEN
aus £1,28
aus £1,28
# 028
MPN: 276819
KUPPLUNGSÖLLEITUNGSHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 028
MPN: 292361
KUPPLUNGSÖLLEITUNGSHALTERUNG
-Anwendbar nach Erschöpfung von 276819-
aus £22,28
aus £22,28
Dieses Teil ersetzt die Teilenummer 276819
# 029
MPN: 127498
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 106854
# 030
MPN: 263679
Kraftstoffstandsschraube
aus £57,52
aus £57,52
