0110 - DACH

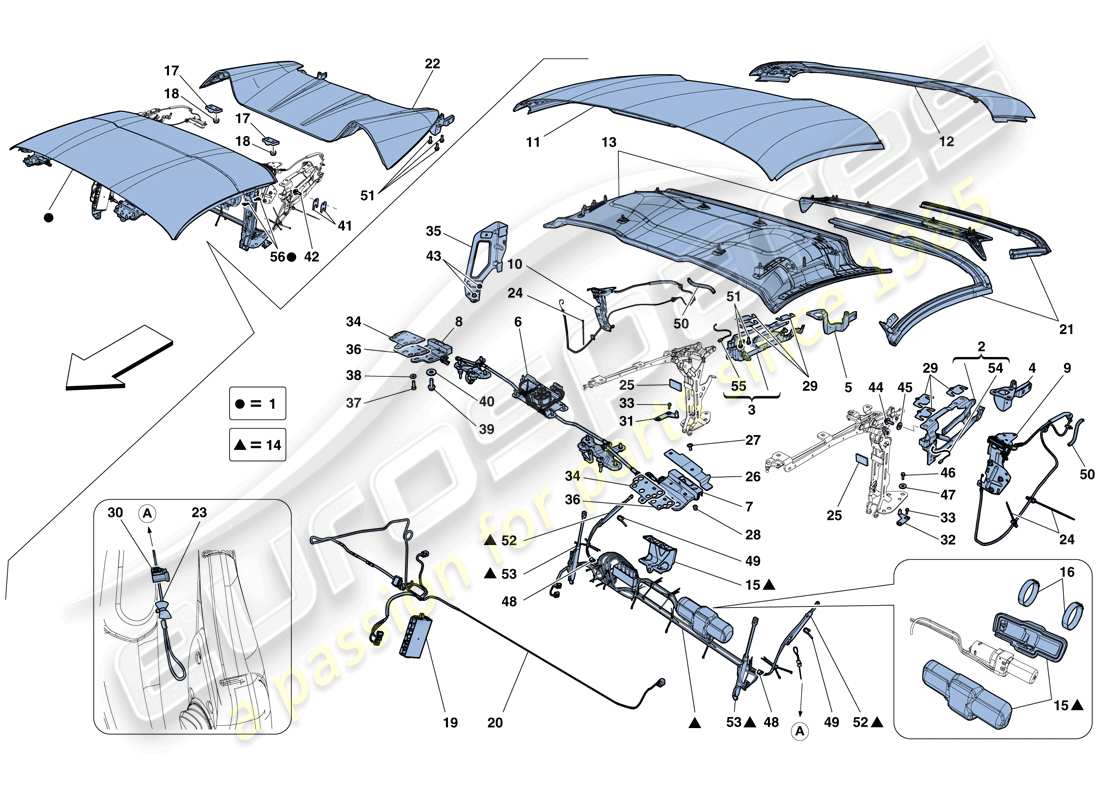

Ferrari 458 Spider (RHD) ROOF Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 839771..
DACHMONTAGE
-Lackiert- -Serienmäßig- -Mit Stoffhimmel-
Ersetzung
Ersetzung
# 001
MPN: 83979569
DACHMONTAGE
aus £13.644,75
aus £13.644,75
Dieses Teil ersetzt die Teilenummer 839795 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 839796..
DACHMONTAGE
-Lackiert- -Optional- -Mit Alcantara-Dachhimmel- -INTA-
Ersetzung
Ersetzung
# 002
MPN: 83977600
KOMPL. LINKER ABDECKUNGSHEBER-MECHANISMUS
aus £299,08
aus £299,08
# 003
MPN: 83977700
KOMPL. RECHTER ABDECKUNGSHEBERMECHANISMUS
aus £278,25
aus £278,25
# 004
MPN: 83979300
KOMPL. LINKES SCHARNIER
aus £76,36
aus £76,36
# 005
MPN: 83979200
KOMPL. RECHTES SCHARNIER
aus £76,36
aus £76,36
# 006
MPN: 83977800
KOMPL. SCHLOSSSYSTEM
aus £749,51
aus £749,51
# 007
MPN: 83977900
LINKER Stürmer
aus £128,62
aus £128,62
# 008
MPN: 83978000
RECHTER Stürmer
aus £118,40
aus £118,40
# 009
MPN: 83978300
LINKER KLAPPENMECHANISMUS
aus £230,69
aus £230,69
Dieses Teil ersetzt die Teilenummer 87551100, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 83978400
RECHTER KLAPPENMECHANISMUS
aus £105,00
aus £105,00
Dieses Teil ersetzt die Teilenummer 87646500, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 83977000
FRONTBLENDE
-Unbemalt-
aus £2.368,18
aus £2.368,18
# 012
MPN: 83977300
RÜCKWAND
-Unbemalt-
aus £2.082,37
aus £2.082,37
# 013
MPN: 84726100
Dachhimmel-Set vorne und hinten
-Standard- -Stoff-
aus £418,95
aus £418,95
# 013
MPN: 847262..
Dachhimmel-Set vorne und hinten
-Optional- -Leder-
Ersetzung
Ersetzung
# 013
MPN: 847263..
Dachhimmel-Set vorne und hinten
-Optional- -Alcantara-
aus £893,55
aus £893,55
# 014
MPN: 84603300
KOMPLETTES HYDRAULIKSYSTEM-KIT
aus £3.200,65
aus £3.200,65
# 015
MPN: 84697900
SCHALLDÄMPFUNGSSATZ FÜR HYDRAULIKSYSTEME
aus £215,28
aus £215,28
# 016
MPN: 84603200
BEFESTIGUNGSSATZ FÜR HYDRAULIKSYSTEM
aus £39,34
aus £39,34
# 017
MPN: 83978100
STOPPUFFER
aus £4,57
aus £4,57
# 018
MPN: 13046112
NUSS
aus £0,47
aus £0,47
# 019
MPN: 83979100
DACH-ECU
aus £1.603,54
aus £1.603,54
# 020
MPN: 83979000
DACHKABELBAUM
aus £237,56
aus £237,56
# 021
MPN: 84726500
VORDERER UND HINTERER DICHTUNGSSATZ
aus £765,58
aus £765,58
# 022
MPN: 83979411
TONNEAU-ABDECKUNG
aus £1.306,59
aus £1.306,59
# 023
MPN: 84711600
NOTFALLKABEL
-Geliefert mit 83977600 ref. 2 und 82977700 ref. 3- -Nicht mehr im Lieferumfang enthalten-
# 024
MPN: 145854
RINGKLEMME
aus £0,47
aus £0,47
# 025
MPN: 84706800
KLEBENDES SCHAUMGUMMI
aus £0,47
aus £0,47
# 026
MPN: 84643400
Linke Halterung
aus £7,28
aus £7,28
# 026
MPN: 84643500
RECHTE HALTERUNG
aus £7,28
aus £7,28
# 027
MPN: 65366700
SCHRAUBEN
aus £0,50
aus £0,50
# 028
MPN: 168698
NUSS
aus £0,93
aus £0,93
Dieses Teil ersetzt die Teilenummer 14054048
# 029
MPN: 84807000
SHIM
-Th. 0.5 mm-
aus £2,98
aus £2,98
# 029
MPN: 84807100
SHIM
-Th. 1 mm-
aus £2,98
aus £2,98
# 029
MPN: 84807200
SHIM
-Th. 1.5 mm-
aus £2,98
aus £2,98
# 029
MPN: 84842000
SHIM
-Th. 3 mm-
aus £3,71
aus £3,71
# 030
MPN: 215411
CLIP
aus £0,81
aus £0,81
# 031
MPN: 84256000
RECHTE HINTERE ZENTRIERPLATTE
aus £15,93
aus £15,93
# 032
MPN: 84256100
LINKE HINTERE ZENTRIERPLATTE
aus £15,93
aus £15,93
# 033
MPN: 11568124
SCHRAUBEN
aus £0,51
aus £0,51
# 034
MPN: 84718400
WINDSCHUTZSCHEIBENSCHUTZBLECH
aus £14,85
aus £14,85
# 035
MPN: 83598300
ECU-Montagehalterung
aus £282,34
aus £282,34
# 036
MPN: 84503800
UNTERLAGENSATZ ZUM EINSTELLEN DES DACHS IN RELATIV ZUR WINDSCHUTZSCHEIBE
aus £14,71
aus £14,71
# 037
MPN: 14305334
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 038
MPN: 12646624
Scheibe
aus £0,47
aus £0,47
# 039
MPN: 16287224
SCHRAUBEN
-M8 X 25-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16287221
# 040
MPN: 219344
Scheibe
Ersetzung
Ersetzung
# 041
MPN: 84508500
Wannenhebemechanismus-Befestigungsunterlegscheibe
-Th. 0.5 mm-
aus £2,47
aus £2,47
# 041
MPN: 84508600
Wannenhebemechanismus-Befestigungsunterlegscheibe
-Th. 1 mm-
aus £2,47
aus £2,47
# 041
MPN: 84508700
Wannenhebemechanismus-Befestigungsunterlegscheibe
-Th. 1.5 mm-
aus £3,71
aus £3,71
# 041
MPN: 85422400
Wannenhebemechanismus-Befestigungsunterlegscheibe
-Th. 4 mm-
aus £1,66
aus £1,66
# 042
MPN: 82271400
SCHRAUBEN
-M8 X 25-
aus £0,66
aus £0,66
# 043
MPN: 14040514
NUSS
aus £0,47
aus £0,47
# 044
MPN: 82271400
SCHRAUBEN
-M8 X 25-
aus £0,66
aus £0,66
# 045
MPN: 219344
Scheibe
Ersetzung
Ersetzung
# 046
MPN: 16286127
SCHRAUBEN
aus £0,47
aus £0,47
# 047
MPN: 12640678
Scheibe
aus £0,97
aus £0,97
Dieses Teil ersetzt die Teilenummer 12640677
# 048
MPN: 244223
CLIP
aus £2,50
aus £2,50
# 049
MPN: 145855
RINGKLEMME
-Anwendbar ab Ass. Nr. 105722 bis Ass. Nr. 106332-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14560287 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 84975900
SCHUTZSPULE
aus £11,61
aus £11,61
# 051
MPN: 82271400
SCHRAUBEN
-M8 X 25-
aus £0,62
aus £0,62
# 052
MPN: 70003528
ABDECKKOLBENSATZ
aus £1.299,16
aus £1.299,16
# 053
MPN: 70003529
DACHKOLBENSATZ
aus £1.447,64
aus £1.447,64
# 054
MPN: 88035900
KOMPL. Linker Kabelbaum
aus £186,37
aus £186,37
# 055
MPN: 88036000
RECHTER KABELBAUM KOMPL.
aus £215,79
aus £215,79
# 056
MPN: 82394300
SHIM
aus £2,31
aus £2,31
-part-diagram-0111.webp "FERRARI 458 SPIDER (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 458 SPIDER (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 458 SPIDER (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 458 SPIDER (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 458 SPIDER (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 458 SPIDER (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 458 SPIDER (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 458 SPIDER (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 458 SPIDER (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 458 SPIDER (RHD) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 458 SPIDER (RHD) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 458 SPIDER (RHD) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 458 SPIDER (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 458 SPIDER (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 458 SPIDER (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 458 SPIDER (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 458 SPIDER (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 458 SPIDER (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 458 SPIDER (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 458 SPIDER (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 458 SPIDER (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 458 SPIDER (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 458 SPIDER (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 458 SPIDER (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 458 SPIDER (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 458 SPIDER (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 458 SPIDER (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 458 SPIDER (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 458 SPIDER (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 458 SPIDER (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 458 SPIDER (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 458 SPIDER (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 458 SPIDER (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 458 SPIDER (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 458 SPIDER (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 458 SPIDER (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 458 SPIDER (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 458 SPIDER (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 458 SPIDER (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 458 SPIDER (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 458 SPIDER (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 458 SPIDER (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 458 SPIDER (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 458 SPIDER (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 458 SPIDER (RHD) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 458 SPIDER (RHD) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 458 SPIDER (RHD) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 458 SPIDER (RHD) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 458 SPIDER (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 458 SPIDER (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 458 SPIDER (RHD) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 458 SPIDER (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 458 SPIDER (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 458 SPIDER (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 458 SPIDER (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 458 SPIDER (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 458 SPIDER (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 458 SPIDER (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 458 SPIDER (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 458 SPIDER (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 458 SPIDER (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 458 SPIDER (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 458 SPIDER (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 458 SPIDER (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 458 SPIDER (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 458 SPIDER (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 458 SPIDER (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 458 SPIDER (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 458 SPIDER (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 458 SPIDER (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 458 SPIDER (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 458 SPIDER (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 458 SPIDER (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 458 SPIDER (RHD) AC-SYSTEM – WASSER TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 458 SPIDER (RHD) AC-SYSTEM - FREON TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 458 SPIDER (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 458 SPIDER (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 458 SPIDER (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 458 SPIDER (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 458 SPIDER (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 458 SPIDER (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 458 SPIDER (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 458 SPIDER (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 458 SPIDER (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 458 SPIDER (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 458 SPIDER (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 458 SPIDER (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 458 SPIDER (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
