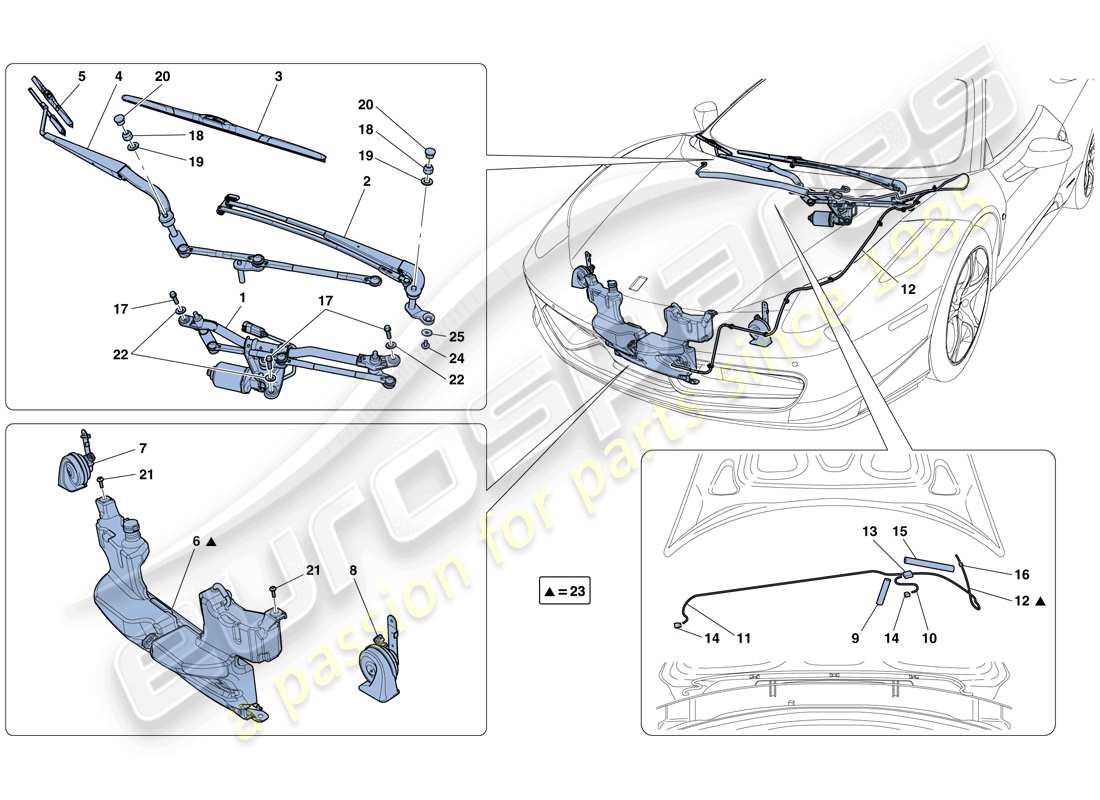

0130 - Scheibenwischer, Scheibe und Hupen
Ferrari 458 Spider (RHD) WINDSCREEN WIPER, WINDSCREEN WASHER AND HORNS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 81511500
KOMPL. SCHEIBENWISCHERBAUGRUPPE
-Nicht für GD-
aus £512,24
aus £512,24
Dieses Teil ersetzt die Teilenummer 82745900, die wir auf Lager haben
# 001
MPN: 82963900
KOMPL. SCHEIBENWISCHERBAUGRUPPE
-Gilt für GD-
aus £216,24
aus £216,24
# 002
MPN: 81511900
SCHEIBENWISCHERARM FÜR DIE FAHRERSEITE
-Nicht für GD-
aus £192,82
aus £192,82
# 002
MPN: 82964300
SCHEIBENWISCHERARM FÜR DIE FAHRERSEITE
RHD-Modell
aus £166,33
aus £166,33
# 003
MPN: 80534900
Scheibenwischerblatt für die Fahrerseite
-Nicht für GD-
aus £47,93
aus £47,93
# 003
MPN: 80539000
Scheibenwischerblatt für die Fahrerseite
-Gilt für GD-
aus £40,29
aus £40,29
# 004
MPN: 81511800
WINDSCHUTZSCHEIBENWISCHERARM AUF DER BEIFAHRERSEITE
-Nicht für GD-
aus £93,62
aus £93,62
# 004
MPN: 82964200
WINDSCHUTZSCHEIBENWISCHERARM AUF DER BEIFAHRERSEITE
-Gilt für GD-
aus £93,62
aus £93,62
# 005
MPN: 81511600
WINDSCHUTZSCHEIBENWISCHERBLATT AUF DER BEIFAHRERSEITE
-Nicht für GD-
aus £39,57
aus £39,57
# 005
MPN: 82964000
WINDSCHUTZSCHEIBENWISCHERBLATT AUF DER BEIFAHRERSEITE
-Gilt für GD-
aus £52,76
aus £52,76
# 006
MPN: 81758100
WINDSCHUTZSCHEIBEN-/ Scheibe
-Rohr vom Ventil zum Tank nicht im Lieferumfang enthalten- -Anwendbar bis Ass. Nr. 120670- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 256356
RH HORN
aus £21,31
aus £21,31
# 008
MPN: 256357
LINKES HORN
aus £21,31
aus £21,31
# 009
MPN: 83982500
ANTI-VIBRATIONS-GUMMIROHR
-L. 100 mm-
aus £1,11
aus £1,11
# 010
MPN: 83087800
ROHR
-Vom Ventil bis zur Sprühdüse-
aus £9,88
aus £9,88
# 011
MPN: 83087900
ROHR
-Vom Ventil bis zur Sprühdüse-
Ersetzung
Ersetzung
# 012
MPN: 83088000
ROHR
-Vom Ventil zum Behälter- -Ab Baugruppen-Nr. 120671 oder nach Erschöpfung, wird zusammen mit Behälter für Scheiben-/ Scheibe 85267200- geliefert -Anwendbar bis Baugruppen-Nr. 120671 Nr. 120670- -Anwendbar bis zur Erschöpfung-
aus £23,21
aus £23,21
# 013
MPN: 82984600
RÜCKSCHLAGVENTIL
aus £3,38
aus £3,38
# 014
MPN: 65191000
SPRÜHDÜSE
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 80131500 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 83982600
ANTI-VIBRATIONS-GUMMIROHR
-L. 500 mm-
aus £3,27
aus £3,27
# 016
MPN: 10396280
TÜLLE
aus £1,73
aus £1,73
# 017
MPN: 10902824
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902821
# 018
MPN: 10791011
NUSS
aus £0,47
aus £0,47
# 018
MPN: 10791021
NUSS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 10791011-
aus £0,47
aus £0,47
# 019
MPN: 10730514
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 12601474-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10730521
# 019
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601471, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 15811787
SCHUTZKAPPE
aus £0,47
aus £0,47
# 021
MPN: 81045300
SCHRAUBEN
Ersetzung
Ersetzung
# 022
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 12640604
Scheibe
aus £0,47
aus £0,47
# 023
MPN: 85267200
KOMPL. WINDSCHUTZSCHEIBEN-/ Scheibe
-Inklusive Rohr vom Ventil zum Tank- -Verwendbar ab Ass. Nr. 120671- – Anwendbar nach Erschöpfung von 81758100-
aus £282,63
aus £282,63
Dieses Teil ersetzt die Teilenummer 81758100
# 024
MPN: 62940900
SCHRAUBEN
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 67352400
# 025
MPN: 14499324
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
