002 - KURBELGEHÄUSE

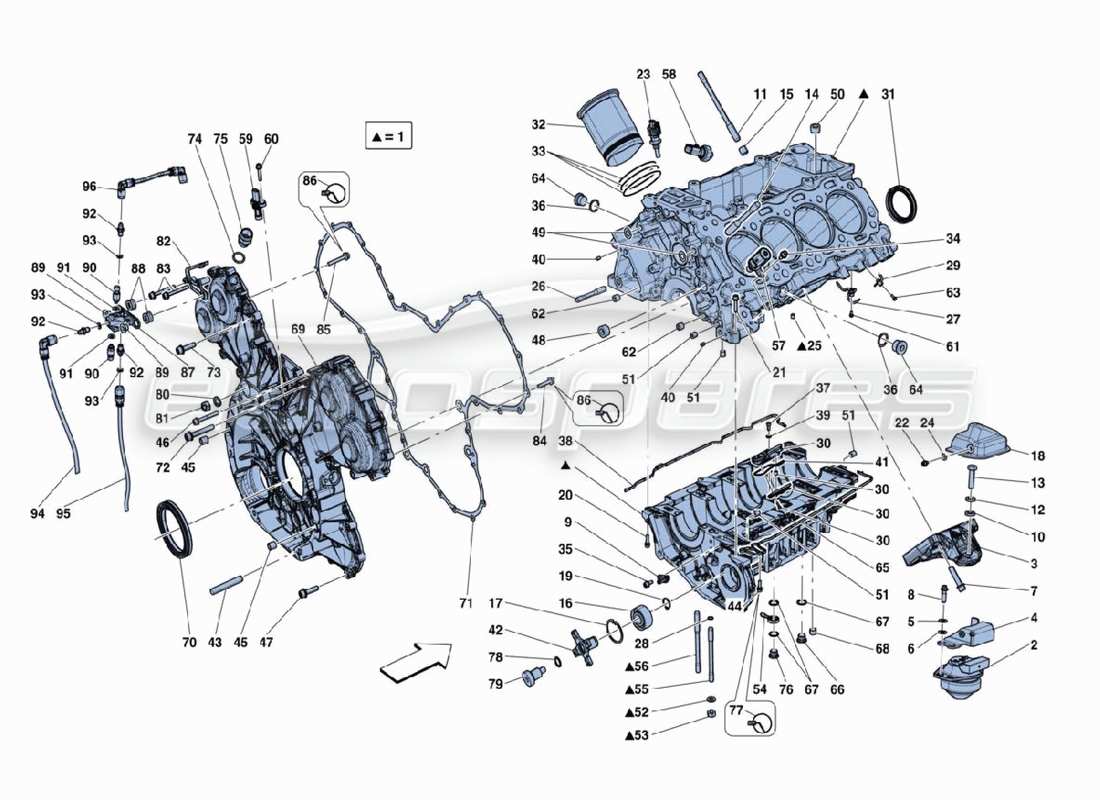

Ferrari 488 Challenge Crankcase Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 339292
ASSEMBLATO BASAMENTO SOTTOBASAMENTO
aus £2.733,72
aus £2.733,72
Dieses Teil ersetzt die Teilenummer 319256
# 002
MPN: 312805
TAMPONE DX.
aus £128,40
aus £128,40
# 002
MPN: 312806
TAMPONE SX.
aus £128,40
aus £128,40
# 003
MPN: 324057
MOTORPFOTE
aus £129,97
aus £129,97
# 004
MPN: 278027
RECHTE PUFFERAUSFLUGBEGRENZUNGSHALTERUNG.
aus £50,54
aus £50,54
Dieses Teil ersetzt die Teilenummer 263593, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 278028
STAFFA LIMITATRICE ESCURSIONE TAMPONE SX.
aus £50,54
aus £50,54
Dieses Teil ersetzt die Teilenummer 263594, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 127497
ROSETTA
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 14496624
ROSETTA
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 290127
VITE
aus £11,65
aus £11,65
Dieses Teil ersetzt die Teilenummer 308266
# 008
MPN: 243841
VITE
aus £0,82
aus £0,82
# 009
MPN: 317217
KETTENKÜHLDÜSENBAUGRUPPE
aus £30,40
aus £30,40
# 010
MPN: 10738021
ROSETTA
aus £0,76
aus £0,76
# 011
MPN: 270464
Häftling
aus £16,92
aus £16,92
# 012
MPN: 127498
ROSETTA
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 106854
# 013
MPN: 11599534
VITE
aus £1,08
aus £1,08
# 014
MPN: 271564
Häftling
aus £15,21
aus £15,21
# 015
MPN: 185360
KORNZENTRIERUNG
aus £1,43
aus £1,43
# 016
MPN: 247049
Lager
aus £29,28
aus £29,28
# 017
MPN: 11060276
ANELLO SEEGER
aus £0,53
aus £0,53
# 018
MPN: 304792
SCHOTT
aus £17,15
aus £17,15
# 019
MPN: 11066876
ANELLO SEEGER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11066875
# 020
MPN: 231620
VITE -M6 X 25-
aus £0,47
aus £0,47
# 021
MPN: 231621
VITE -M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 022
MPN: 233600
VITE -M6 X 12-
aus £0,47
aus £0,47
# 023
MPN: 180137
TEMPERATURSENSOR
aus £8,12
aus £8,12
# 024
MPN: 12644404
ROSETTA
aus £0,75
aus £0,75
# 025
MPN: 312059
KORNZENTRIERUNG
aus £0,65
aus £0,65
# 026
MPN: 278120
Häftling
aus £12,82
aus £12,82
# 027
MPN: 298858
KOLBENKÜHLDÜSENBAUGRUPPE
aus £12,67
aus £12,67
# 028
MPN: 134705
DICHTUNG
aus £0,47
aus £0,47
# 029
MPN: 298859
KOLBENKÜHLDÜSENBAUGRUPPE
aus £15,85
aus £15,85
# 030
MPN: 312836
PORTA-VENTIL KPL.
aus £173,12
aus £173,12
# 031
MPN: 271598
DICHTUNG
aus £20,38
aus £20,38
# 032
MPN: 334890
CANNA CILINDRI
aus £211,18
aus £211,18
Dieses Teil ersetzt die Teilenummer 311650
# 033
MPN: 334895
DICHTUNG
aus £2,67
aus £2,67
# 034
MPN: 233600
VITE -M6 X 12-
aus £0,47
aus £0,47
# 035
MPN: 282392
VITE -M6 X 14-
aus £0,47
aus £0,47
# 036
MPN: 10263460
DICHTUNG
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 037
MPN: 13026924
VITE
aus £0,47
aus £0,47
# 038
MPN: 339289
DICHTUNG
aus £29,55
aus £29,55
Dieses Teil ersetzt die Teilenummer 296397
# 039
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 311001
KORNZENTRIERUNG
aus £1,59
aus £1,59
# 041
MPN: 103994
DICHTUNG
aus £3,43
aus £3,43
# 042
MPN: 304697
ANTRIEBSGELENK
aus £91,23
aus £91,23
# 043
MPN: 13546734
Häftling
aus £0,74
aus £0,74
# 044
MPN: 329509
SCHRAUBE -M6 X 20- -GEBOHRT FÜR DIE FÜHRUNG-
aus £3,71
aus £3,71
# 045
MPN: 100052
KORNZENTRIERUNG
aus £1,13
aus £1,13
# 046
MPN: 231624
VITE -M6 X 45-
aus £0,47
aus £0,47
# 047
MPN: 231621
VITE -M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 048
MPN: 282753
Kork
aus £3,65
aus £3,65
Dieses Teil ersetzt die Teilenummer 302154
# 049
MPN: 323886
DICHTUNG
aus £6,68
aus £6,68
# 050
MPN: 282753
Kork
aus £3,65
aus £3,65
Dieses Teil ersetzt die Teilenummer 302154
# 051
MPN: 282755
Kork
aus £1,13
aus £1,13
# 052
MPN: 178348
ROSETTA
aus £0,47
aus £0,47
# 053
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 337146
RINGANSCHLUSS
Ersetzung
Ersetzung
# 055
MPN: 270465
Häftling
aus £12,76
aus £12,76
# 056
MPN: 270466
Häftling
aus £14,23
aus £14,23
# 057
MPN: 269972
ÖLDRUCK-MAGNETVENTIL
aus £108,97
aus £108,97
# 058
MPN: 318371
ÖLDRUCKSENSOR
aus £47,80
aus £47,80
Dieses Teil ersetzt die Teilenummer 276205
# 059
MPN: 287273
SENSORE VELOCITA' ANGOLARE
aus £34,26
aus £34,26
# 060
MPN: 231618
VITE -M6 X 20-
aus £0,47
aus £0,47
# 061
MPN: 315493
VITE
aus £0,61
aus £0,61
Dieses Teil ersetzt die Teilenummer 300499
# 062
MPN: 291078
Kork
aus £1,37
aus £1,37
# 063
MPN: 315493
VITE
aus £0,61
aus £0,61
Dieses Teil ersetzt die Teilenummer 300499
# 064
MPN: 307477
Kork
aus £2,03
aus £2,03
# 065
MPN: 339287
DICHTUNG
aus £15,96
aus £15,96
Dieses Teil ersetzt die Teilenummer 310839
# 066
MPN: 306145
Kork
aus £5,35
aus £5,35
# 067
MPN: 10259960
DICHTUNG
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
# 068
MPN: 164400
GEWINDEKAPPE
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 194490
# 069
MPN: 330563
HINTERE STEUERUNGSABDECKUNG
aus £713,33
aus £713,33
# 070
MPN: 240214
DICHTUNG
aus £34,00
aus £34,00
Dieses Teil ersetzt die Teilenummer 239417
# 071
MPN: 323467
KURBELGEHÄUSEDICHTUNG
aus £121,78
aus £121,78
# 072
MPN: 285494
VITE -M8 X 50-
aus £0,57
aus £0,57
# 073
MPN: 231629
VITE -M8 X 30-
aus £0,47
aus £0,47
# 074
MPN: 10263160
DICHTUNG
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 92930
# 075
MPN: 309101
PASSEND ZU
aus £11,27
aus £11,27
# 076
MPN: 341675
Kork
Ersetzung
Ersetzung
# 077
MPN: 153616
MOTORDICHTUNG
aus £16,79
aus £16,79
# 078
MPN: 302618
DICHTUNG
aus £0,67
aus £0,67
# 079
MPN: 307936
Kork
aus £11,09
aus £11,09
# 080
MPN: 178348
ROSETTA
aus £0,47
aus £0,47
# 081
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 082
MPN: 340441
HALTERUNG
aus £44,27
aus £44,27
# 083
MPN: 255494
VITE -M6X55-
aus £1,90
aus £1,90
# 084
MPN: 274562
SCHRAUBE -M6X30- -GEBOHRT FÜR DIE FÜHRUNG-
aus £1,12
aus £1,12
# 085
MPN: 329512
SCHRAUBE -M6X40- -GEBOHRT FÜR DIE FÜHRUNG-
aus £3,78
aus £3,78
# 086
MPN: 153616
MOTORDICHTUNG
aus £16,79
aus £16,79
# 087
MPN: 340949
SENSORUNTERSTÜTZUNG
aus £112,38
aus £112,38
# 088
MPN: 103549
GUMMIBUSCH
aus £0,71
aus £0,71
# 089
MPN: 149707
ABSTANDSHALTER
aus £0,65
aus £0,65
# 090
MPN: 270635
DRUCKSENSOR
aus £313,09
aus £313,09
# 091
MPN: 10298360
DICHTUNG
aus £0,53
aus £0,53
# 092
MPN: 337141
PASSEND ZU
aus £34,06
aus £34,06
# 093
MPN: 10260160
DICHTUNG
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10260170
# 094
MPN: 340187
HINTERES KURBELGEHÄUSE-DRUCKROHR
aus £547,25
aus £547,25
# 095
MPN: 340113
DRUCKROHR VORDERES KURBELGEHÄUSE
aus £436,84
aus £436,84
# 096
MPN: 340052
TUBO PRESSIONE CARTER
aus £586,41
aus £586,41
