003 - Kurbelwelle

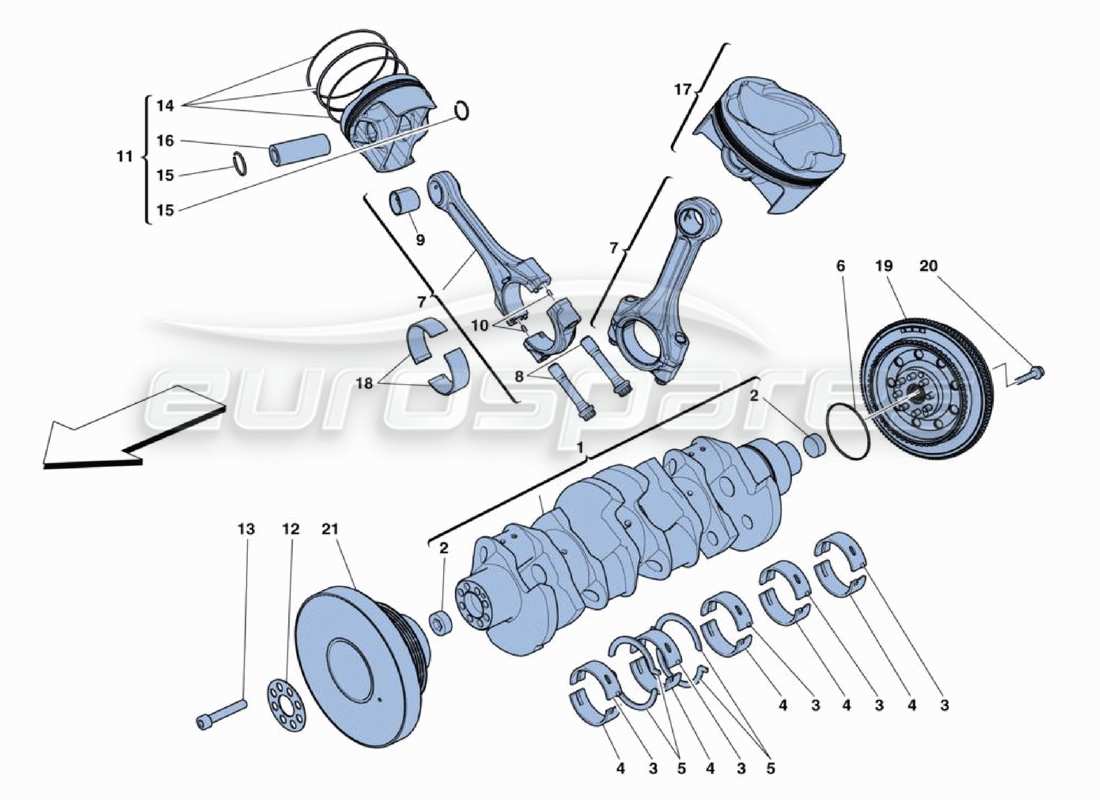

Ferrari 488 Challenge Crankshaft Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 315026
Kurbelwelle
aus £1.476,66
aus £1.476,66
# 002
MPN: 176396
GEWINDEKAPPE
aus £2,75
aus £2,75
# 003
MPN: 271406
SEMICUSCINETTO BANCO SUPERIORE -VERDE-
aus £16,41
aus £16,41
# 003
MPN: 271408
SEMICUSCINETTO BANCO SUPERIORE -GIALLO-
aus £17,95
aus £17,95
# 003
MPN: 271409
SEMICUSCINETTO BANCO SUPERIORE -BLU-
aus £19,97
aus £19,97
# 003
MPN: 309242
SEMICUSCINETTO BANCO SUPERIORE -MARRONE-
aus £13,64
aus £13,64
# 003
MPN: 309243
SEMICUSCINETTO BANCO SUPERIORE -ROSA-
aus £13,64
aus £13,64
# 004
MPN: 271412
SEMICUSCINETTO BANCO INFERIORE -VERDE-
aus £12,09
aus £12,09
# 004
MPN: 271413
SEMICUSCINETTO BANCO INFERIORE -GIALLO-
aus £11,96
aus £11,96
# 004
MPN: 271414
SEMICUSCINETTO BANCO INFERIORE -BLU-
aus £10,87
aus £10,87
# 004
MPN: 309244
SEMICUSCINETTO BANCO INFERIORE -MARRONE-
aus £13,64
aus £13,64
# 004
MPN: 309245
SEMICUSCINETTO BANCO INFERIORE -ROSA-
aus £13,64
aus £13,64
# 005
MPN: 271589
RASAMENTO MOTORE
aus £8,98
aus £8,98
# 006
MPN: 259917
O-RING
aus £1,87
aus £1,87
# 007
MPN: 304333
BIELLA CPL.
aus £123,01
aus £123,01
# 008
MPN: 270248
VITE
aus £12,93
aus £12,93
# 009
MPN: 301753
Busch
aus £30,66
aus £30,66
Dieses Teil ersetzt die Teilenummer 270251
# 010
MPN: 292751
ZENTRIERSTIFT
aus £14,98
aus £14,98
# 011
MPN: 334885
PISTONE DX. CPL.
aus £415,61
aus £415,61
# 012
MPN: 271609
Scheibe
aus £1,36
aus £1,36
# 013
MPN: 14308074
VITE
aus £1,16
aus £1,16
# 014
MPN: 343625
SERIE SEGMENTI KPL.
aus £103,11
aus £103,11
# 015
MPN: 270275
STOPPRING - GÜLTIG BIS AUSVERKAUFT -
aus £3,57
aus £3,57
# 016
MPN: 270274
SPINOTTO-KOLBEN - NICHT PIÙ FORNITO-
aus £23,70
aus £23,70
# 017
MPN: 334886
KOLBEN SX. CPL.
aus £415,61
aus £415,61
# 018
MPN: 312692
SEMICUSCINETTO BIELLA -BLU-
aus £10,88
aus £10,88
# 018
MPN: 312693
SEMICUSCINETTO BIELLA -ROSSO-
aus £10,88
aus £10,88
# 018
MPN: 312694
SEMICUSCINETTO BIELLA -ROSA-
aus £10,88
aus £10,88
# 019
MPN: 340464
SCHWUNGRAD
aus £1.146,61
aus £1.146,61
# 020
MPN: 296457
VITE
Ersetzung
Ersetzung
# 021
MPN: 337807
Torsionsdämpfer
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 311102
