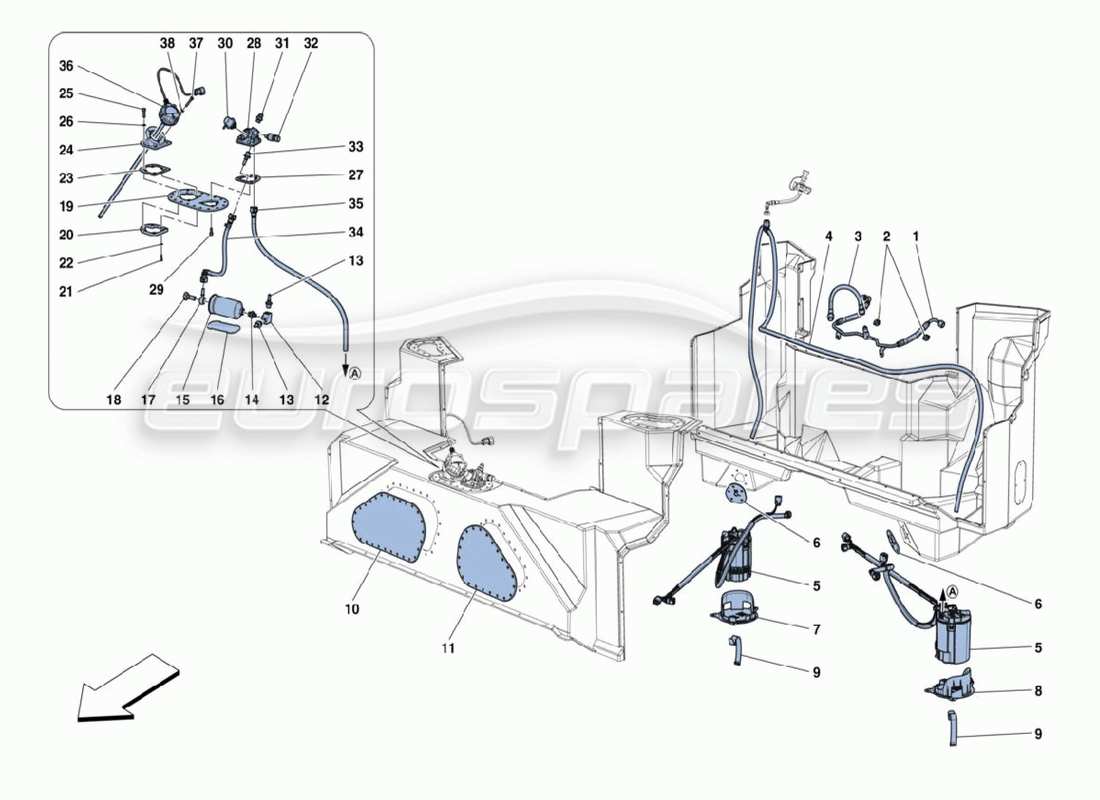

Ferrari 488 Challenge Fuel Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 333100
KRAFTSTOFFFÖRDERSCHLAUCH
Ersetzung
Ersetzung
# 002
MPN: 331701
ZYLINDRISCHER PUFFER MIT SCHRAUBEN
aus £6,74
aus £6,74
# 003
MPN: 334876
ANSCHLUSSSCHLAUCH ZUM TANK
Ersetzung
Ersetzung
# 004
MPN: 334987
INTERNES KRAFTSTOFF-PROBENAHMEROHR
aus £707,28
aus £707,28
# 005
MPN: 272086
POMPA CARBURANTE KPL.
aus £566,84
aus £566,84
Dieses Teil ersetzt die Teilenummer 270128 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 334997
UNTERER COCKPIT-FLANSCH
aus £67,31
aus £67,31
# 007
MPN: 336428
FLANGIA POMPA DX. CPL.
aus £198,19
aus £198,19
# 008
MPN: 336429
FLANGIA POMPA SX. CPL.
aus £198,19
aus £198,19
# 009
MPN: 339224
LAMELLA ELASTICA BLOCCHETTO RESERVOIR
aus £28,94
aus £28,94
# 010
MPN: 333650
RECHTER FLANSCH VORNE.
aus £315,28
aus £315,28
# 011
MPN: 333653
FLANGIA ANTERIORE SX.
aus £315,28
aus £315,28
# 012
MPN: 333670
DREI-WEGE-VERBINDUNG
aus £340,85
aus £340,85
# 013
MPN: 268635
KRAFTSTOFFFILTERANSCHLUSS
aus £63,69
aus £63,69
# 014
MPN: 314564
ADAPTER
aus £27,26
aus £27,26
# 015
MPN: 264056
KRAFTSTOFFFILTER
aus £41,71
aus £41,71
# 016
MPN: 337757
KRAFTSTOFFFILTERSCHUTZ
aus £144,86
aus £144,86
# 017
MPN: 313268
ÖSE
aus £170,43
aus £170,43
# 018
MPN: 314562
BANJO
aus £55,38
aus £55,38
# 019
MPN: 334548
FLANGIA CENTRALE SERBATOIO CPL.
aus £281,21
aus £281,21
# 020
MPN: 334549
SENSORBLOCKPLATTE
aus £173,40
aus £173,40
# 021
MPN: 14303124
VITE -M4 X 14-
aus £0,47
aus £0,47
# 022
MPN: 12601074
ROSETTA
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601070, die wir auf Lager haben
# 023
MPN: 334980
SENSORBLOCKDICHTUNG
aus £141,58
aus £141,58
# 024
MPN: 334546
FÜLLSTANDSENSORBLOCK
aus £360,88
aus £360,88
# 025
MPN: 14432224
VITE -M6 X 22-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14432221
# 026
MPN: 313504
Scheibe
aus £2,31
aus £2,31
# 027
MPN: 334981
REGLERBLOCKDICHTUNG
aus £133,71
aus £133,71
# 028
MPN: 333666
REGLERBLOCK
aus £826,58
aus £826,58
# 029
MPN: 14305224
VITE -M6 X 16-
aus £0,51
aus £0,51
# 030
MPN: 316624
KRAFTSTOFFDRUCKREGLER
aus £1.019,17
aus £1.019,17
# 031
MPN: 314564
ADAPTER
aus £27,26
aus £27,26
# 032
MPN: 257140
KRAFTSTOFFDRUCKSENSOR
aus £425,41
aus £425,41
# 033
MPN: 335020
SCHNELLE VERBINDUNG
aus £65,61
aus £65,61
# 034
MPN: 314559
TUBO MANDATA CARBURANTE INTERNO NOURICE
aus £131,22
aus £131,22
# 035
MPN: 334348
KRAFTSTOFFRÜCKLAUFSCHLAUCH VOM REGLER
aus £204,51
aus £204,51
# 036
MPN: 340547
KRAFTSTOFFSTANDSENSOR
Ersetzung
Ersetzung
# 037
MPN: 317664
VITE -M5 X 40-
aus £8,10
aus £8,10
# 038
MPN: 12637821
ROSETTA
aus £0,92
aus £0,92
