015 - LADEKÜHLER

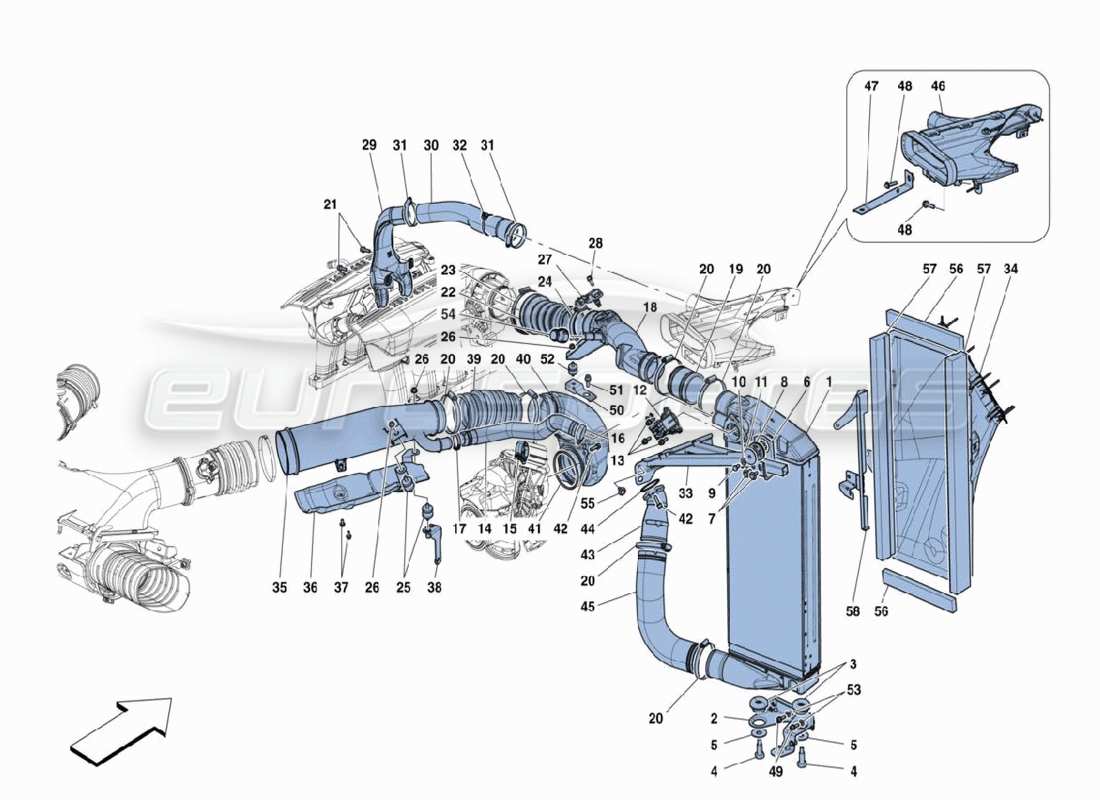

Ferrari 488 Challenge Intercooler Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 336491
LADEKÜHLER DX.
aus £879,90
aus £879,90
# 001
MPN: 336492
LADEKÜHLER SX.
aus £879,90
aus £879,90
# 002
MPN: 325297
RECHTER UNTERER BEFESTIGUNGSHALTER FÜR DEN LADELUFTKÜHLER.
aus £21,09
aus £21,09
# 002
MPN: 325299
STAFFA FISSAGGIO INFERIORE LADEKÜHLER SX.
aus £21,09
aus £21,09
# 003
MPN: 290935
KÜHLERSTÜTZBUCHSE
aus £3,38
aus £3,38
# 004
MPN: 316040
VITE
aus £2,86
aus £2,86
# 005
MPN: 13578801
ROSETTA
aus £0,47
aus £0,47
# 006
MPN: 313559
OBERE BEFESTIGUNGSHALTERUNG DES LADELUFTKÜHLERS
aus £12,76
aus £12,76
# 007
MPN: 81591700
VITE -M6 X 18-
aus £1,15
aus £1,15
# 008
MPN: 290938
FEDERBUCHSE ZUR LADELUFTKÜHLERBEFESTIGUNG
aus £6,34
aus £6,34
# 009
MPN: 10977524
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 12620474
ROSETTA
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 66121400
ROSETTA
aus £5,78
aus £5,78
Dieses Teil ersetzt die Teilenummer 12624977 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 315495
ABLASSVENTIL
aus £57,18
aus £57,18
# 013
MPN: 231618
VITE -M6 X 20-
aus £0,47
aus £0,47
# 014
MPN: 319273
TUBO GOMMA DUMP-VENTIL DX.
aus £24,55
aus £24,55
# 014
MPN: 321178
TUBO GOMMA DUMP-VENTIL SX.
aus £24,55
aus £24,55
# 015
MPN: 310150
Wäscheklammer
aus £0,82
aus £0,82
# 016
MPN: 296779
SCHRAUBKRAGEN
aus £3,97
aus £3,97
# 017
MPN: 224271
KABELBINDER
aus £0,80
aus £0,80
# 018
MPN: 332171
RECHTES ROHR. VOM LADELUFTKÜHLER BIS ZUM DROSSELKLAPPENGEHÄUSE
aus £71,35
aus £71,35
# 018
MPN: 332172
TUBO SX. DA LADELUFTKÜHLER A CORPO FARFALLATO
aus £127,19
aus £127,19
# 019
MPN: 328421
ÄRMEL
aus £63,08
aus £63,08
# 020
MPN: 296785
KRAGEN
aus £6,58
aus £6,58
Dieses Teil ersetzt die Teilenummer 13130370
# 021
MPN: 231617
VITE -M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 022
MPN: 318185
MANICOTTO SU CORPO FARFALLATO
aus £80,44
aus £80,44
# 023
MPN: 303232
KRAGEN
aus £2,81
aus £2,81
# 024
MPN: 311609
KRAGEN
aus £1,72
aus £1,72
Dieses Teil ersetzt die Teilenummer 297575
# 025
MPN: 285553
TAMPONE ANTIVIBRANTE
aus £6,13
aus £6,13
# 026
MPN: 14040614
NUSS
aus £0,47
aus £0,47
# 027
MPN: 272880
DRUCK- UND TEMPERATURSENSOR
aus £11,39
aus £11,39
# 028
MPN: 248334
VITE -M6 X 18-
aus £0,47
aus £0,47
# 029
MPN: 325076
RECHTES ROHR. SPULENKÜHLUNG
aus £19,42
aus £19,42
Dieses Teil ersetzt die Teilenummer 318049 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 325077
TUBO SX. RAFFREDDAMENTO BOBINE
aus £19,42
aus £19,42
Dieses Teil ersetzt die Teilenummer 318050 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 316687
TUBO SPIRALATO
aus £47,48
aus £47,48
# 031
MPN: 296782
KRAGEN
aus £4,99
aus £4,99
Dieses Teil ersetzt die Teilenummer 12174090
# 032
MPN: 217854
Wäscheklammer
aus £0,53
aus £0,53
# 033
MPN: 86694400
TRALICCIO SUPERIORE SX. CPL.
aus £44,78
aus £44,78
# 033
MPN: 86694500
TRALICCIO SUPERIORE DX. CPL.
aus £81,41
aus £81,41
# 034
MPN: 87493300
CONVOGLIATORE LADELUFTKÜHLER SX. CPL.
aus £152,52
aus £152,52
# 034
MPN: 87494000
CONVOGLIATORE LADELUFTKÜHLER DX. CPL.
aus £152,52
aus £152,52
# 035
MPN: 331636
RECHTES ROHR. VOM FILTERKASTEN BIS ZUM TURBO
aus £391,45
aus £391,45
# 035
MPN: 331637
LINKES ROHR. VOM FILTERKASTEN BIS ZUM TURBO
aus £391,45
aus £391,45
# 036
MPN: 320389
RECHTES ROHR-WÄRMESCHUTZ. ASPIRATION
aus £34,80
aus £34,80
# 036
MPN: 320390
RIPARO CALORE TUBO SX. ASPIRAZION
aus £34,80
aus £34,80
# 037
MPN: 16284927
VITE -M5 X 10-
Ersetzung
Ersetzung
# 038
MPN: 319019
RECHTE KANALSTÜTZHALTERUNG.
aus £8,72
aus £8,72
# 038
MPN: 319020
STAFFA SUPPORTO CONDOTTO SX.
aus £8,72
aus £8,72
# 039
MPN: 322660
RECHTE ANSAUGKANALSHÜLSE.
aus £40,72
aus £40,72
Dieses Teil ersetzt die Teilenummer 313035 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 324304
MANICOTTO CONDOTTO ASPIRAZIONE SX.
aus £62,06
aus £62,06
Dieses Teil ersetzt die Teilenummer 322661 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 325566
CONDOTTO SU TURBO DX. CPL.
aus £157,26
aus £157,26
Dieses Teil ersetzt die Teilenummer 313616 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 325567
CONDOTTO SU TURBO SX. CPL.
aus £120,57
aus £120,57
Dieses Teil ersetzt die Teilenummer 313617 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 231619
VITE -M6 X 22-
aus £0,47
aus £0,47
# 043
MPN: 317448
VERBINDUNG MIT RECHTEM FLANSCH.
aus £70,14
aus £70,14
# 043
MPN: 317449
BOCCHETTONE CON FLANGIA LATO SX.
aus £70,14
aus £70,14
# 044
MPN: 132829
DICHTUNG
aus £0,74
aus £0,74
# 045
MPN: 325097
SCHLAUCH VOM TURBO ZUM LADEKÜHLER RECHTS.
aus £306,23
aus £306,23
Dieses Teil ersetzt die Teilenummer 321749 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 325098
SCHLAUCH VOM TURBO ZUM LADEKÜHLER LINKS.
aus £306,23
aus £306,23
Dieses Teil ersetzt die Teilenummer 321750 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 88295700
CONVOGLIATORE DCT FIANCATA DX.
aus £159,15
aus £159,15
Dieses Teil ersetzt die Teilenummer 86684800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 88296000
CONVOGLIATORE DCT FIANCATA SX.
aus £159,15
aus £159,15
Dieses Teil ersetzt die Teilenummer 86684300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 87340700
STAFFA FISSAGGIO DCT OSSATURA POSTERIORE SX.
aus £26,48
aus £26,48
Dieses Teil ersetzt die Teilenummer 87340800
# 047
MPN: 87341000
DCT-BEFESTIGUNGSHALTER RECHTER HINTERER RAHMEN.
aus £26,48
aus £26,48
Dieses Teil ersetzt die Teilenummer 87340900
# 048
MPN: 11626124
VITE -M6 X 25-
aus £0,82
aus £0,82
# 049
MPN: 14304824
VITE
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14304821
# 050
MPN: 328222
EINSTELLHALTERUNG Tubi HOCHDRUCK
aus £11,63
aus £11,63
# 051
MPN: 81290900
VITE -M6 X 20-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 67578600
# 052
MPN: 225408
ZYLINDRISCHER PUFFER
aus £4,39
aus £4,39
# 053
MPN: 12646624
ROSETTA
aus £0,47
aus £0,47
# 054
MPN: 338386
SCHNELL MONTIERENDE KAPPE
aus £9,95
aus £9,95
# 055
MPN: 81591700
VITE -M6 X 18-
aus £1,15
aus £1,15
# 056
MPN: 87646400
GUARNIZIONE CONVOGLIATORE SUPERIORE/INFERIORE
aus £5,23
aus £5,23
# 057
MPN: 87660500
FÖRDERSEITIGE DICHTUNG
aus £33,61
aus £33,61
# 058
MPN: 87669600
PROTEZIONE GUARNIZIONE LATERALE CONVOGLIATORE SX.
aus £14,29
aus £14,29
# 058
MPN: 87669700
RECHTER FÖRDERSEITIGER DICHTUNGSSCHUTZ.
aus £14,29
aus £14,29
