0005 - Zeitsteuerungssystem – Stößel

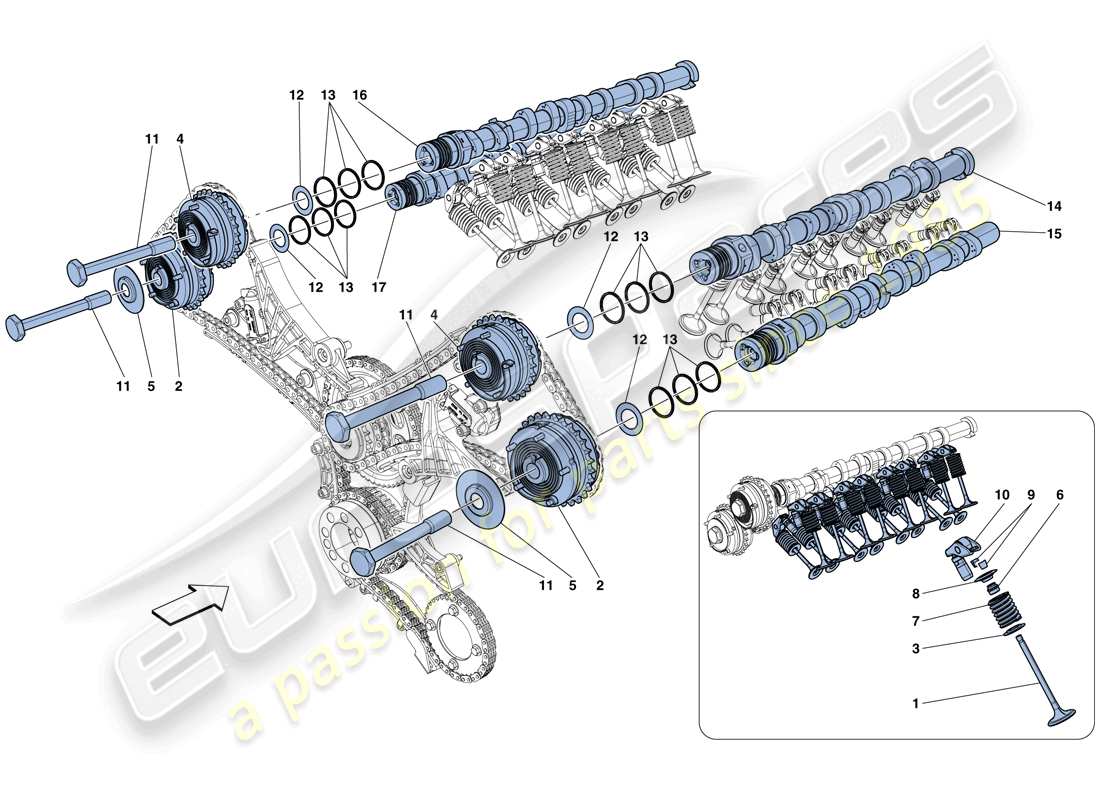

Ferrari 488 GTB (Europe) TIMING SYSTEM - TAPPETS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 287607
EINLASSVENTIL
-Anwendbar bis Motornummer 355489-
aus £6,16
aus £6,16
# 001
MPN: 301303
AUSPUFFVENTIL
-Anwendbar bis Motornummer 355489-
aus £105,44
aus £105,44
Dieses Teil ersetzt die Teilenummer 287608 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 314856
EINLASSVENTIL
-Anwendbar ab Motor Nr. 355490-
aus £10,31
aus £10,31
# 001
MPN: 314857
AUSPUFFVENTIL
-Anwendbar ab Motor Nr. 355490-
aus £31,74
aus £31,74
# 002
MPN: 295300
VARIABLER STEUERUNGSEINSTELLER, AUSPUFFNOCKENWELLE
aus £177,00
aus £177,00
# 003
MPN: 287551
UNTERE AUSPUFFVENTILFEDERKAPPE
aus £1,65
aus £1,65
# 003
MPN: 287553
UNTERE EINLASSVENTILFEDERKAPPE
aus £1,74
aus £1,74
# 004
MPN: 279099
VARIABLER VENTILSTEUERUNGSEINSTELLER, EINLASSNOCKENWELLE
aus £268,02
aus £268,02
# 005
MPN: 296310
ABSTANDSHALTER
aus £12,92
aus £12,92
# 006
MPN: 221473
Öldichtung
aus £0,95
aus £0,95
# 007
MPN: 316505
VENTILRÜCKHOLFEDER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 298722
# 007
MPN: 331715
VENTILRÜCKHOLFEDER
-Anwendbar nach Erschöpfung von 316505-
aus £6,47
aus £6,47
Dieses Teil ersetzt die Teilenummer 316505 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 287554
OBERE FEDERKAPPE
aus £1,48
aus £1,48
# 009
MPN: 179763
VENTILFEDER HALBKEGEL
aus £0,28
aus £0,28
SPEISEL FÜR FEDERVENTIL (179763) Genuine Maserati Teil – Gebraucht auf Lager
Aus 4200 Engine 81090 entfernt
Aus 4200 Engine 81090 entfernt
# 010
MPN: 289270
KOMPL. FINGERSTÖSSEL
-Nicht für USA, CDN, USA LIGHT- -Gilt bis Motornummer 333482- -Gilt bis zur Erschöpfung-
aus £22,52
aus £22,52
# 010
MPN: 289270
KOMPL. FINGERSTÖSSEL
-Gilt für USA, CDN, USA LIGHT- -Gilt bis Motornummer 310411- -Gilt bis zur Erschöpfung-
aus £22,52
aus £22,52
# 010
MPN: 335189
KOMPL. FINGERSTÖSSEL
-Nicht für USA, CDN, USA LIGHT- -Gültig ab Motor Nr. 333483- -Gültig nach Erschöpfung von 289270-
aus £11,76
aus £11,76
Dieses Teil ersetzt die Teilenummer 289270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 335189
KOMPL. FINGERSTÖSSEL
-Anwendbar für USA, CDN, USA LIGHT- -Anwendbar ab Motor Nr. 310412- -Anwendbar nach Erschöpfung von 289270-
aus £11,76
aus £11,76
Dieses Teil ersetzt die Teilenummer 289270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 287708
SCHRAUBEN
aus £7,08
aus £7,08
# 012
MPN: 240559
DIAMANTBESCHICHTETE Scheibe
aus £4,84
aus £4,84
# 013
MPN: 246965
DICHTUNGSRING
aus £6,68
aus £6,68
Dieses Teil ersetzt die Teilenummer 216301
# 014
MPN: 317840
RECHTE EINLASS-NOCKENWELLE
aus £193,74
aus £193,74
# 015
MPN: 317842
RECHTE AUSPUFFNOCKENWELLE
aus £1.800,04
aus £1.800,04
# 016
MPN: 317841
Linke Einlassnockenwelle
aus £1.800,04
aus £1.800,04
# 017
MPN: 317843
Auslassnockenwelle links
aus £1.800,04
aus £1.800,04
