0010 - KRAFTSTOFFTANKS UND EINFÜLLHALS

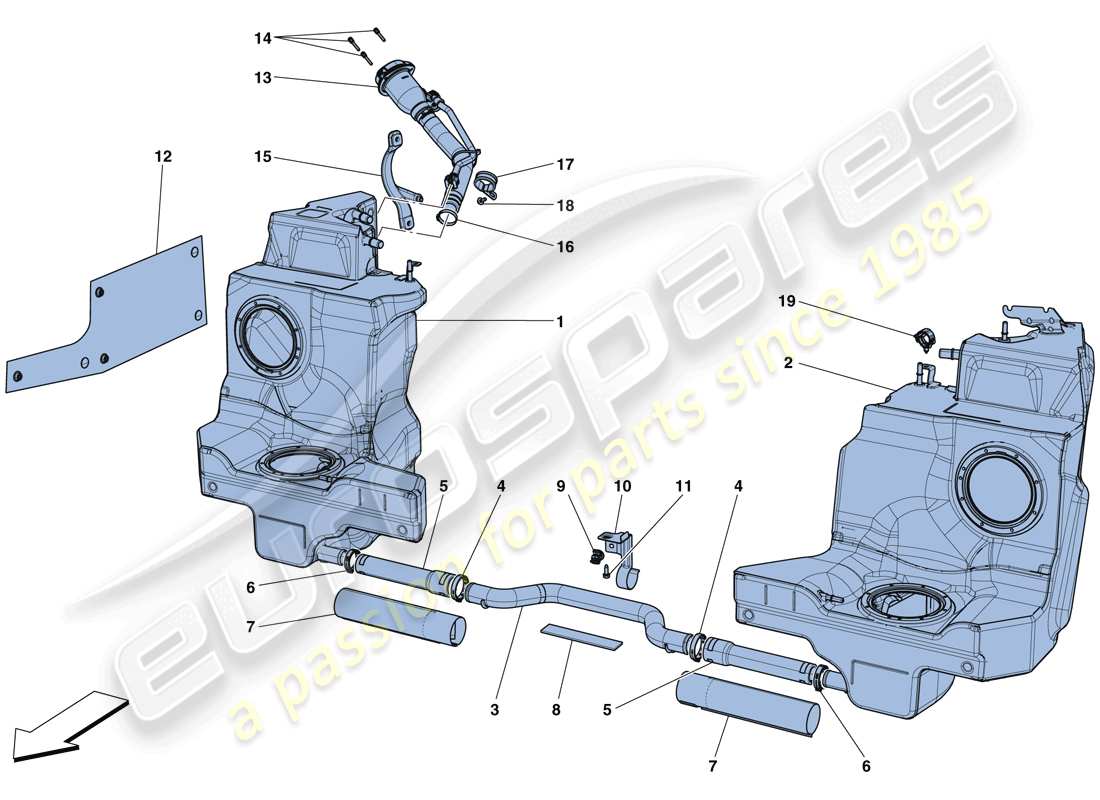

Ferrari 488 GTB (Europe) FUEL TANKS AND FILLER NECK Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 314301
RECHTER KRAFTSTOFFTANK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 326606-
Ersetzung
Ersetzung
# 001
MPN: 326606
RECHTER KRAFTSTOFFTANK MIT DECKELN UND LACK- UND VIBRATIONSDÄMPFER
-Für Fahrzeuge bis Baugruppen-Nr. 159537 zusätzlich Befestigungsringe 310514 Tab.9 Ref.19- bestellen
aus £833,70
aus £833,70
Dieses Teil ersetzt die Teilenummer 314301 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 314302
LINKER KRAFTSTOFFTANK
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 326607-
Ersetzung
Ersetzung
# 002
MPN: 326607
LINKER KRAFTSTOFFTANK MIT DECKELN UND LACK- UND VIBRATIONSDÄMPFER
-Für Fahrzeuge bis Baugruppen-Nr. 159537 zusätzlich Befestigungsringe 310514 Tab.9 Ref.19- bestellen
aus £1.094,35
aus £1.094,35
Dieses Teil ersetzt die Teilenummer 314302 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 311436
ANSCHLUSSROHR DES KRAFTSTOFFTANKS
-Anwendbar bis Ass. Nr. 155387-
aus £43,62
aus £43,62
# 003
MPN: 320027
ANSCHLUSSROHR DES KRAFTSTOFFTANKS
-Anwendbar ab Ass. Nr. 155388-
aus £42,31
aus £42,31
# 004
MPN: 302682
KRAGEN
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 280847
# 005
MPN: 305830
SCHLAUCHVERBINDER MIT DOPPELTEM DURCHMESSER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 005
MPN: 328995
SCHLAUCHVERBINDER MIT DOPPELTEM DURCHMESSER
-Anwendbar nach Erschöpfung von 305830- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 330105-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 305830
# 005
MPN: 330105
SCHLAUCHVERBINDER MIT DOPPELTEM DURCHMESSER
aus £20,50
aus £20,50
Dieses Teil ersetzt die Teilenummer 328995 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 11449470
KRAGEN
aus £1,49
aus £1,49
Dieses Teil ersetzt die Teilenummer 280846
# 006
MPN: 280846
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 11449470-
Ersetzung
Ersetzung
# 007
MPN: 305831
SCHUTZHÜLSE DES KRAFTSTOFFANSCHLUSSSCHLAUCHS
aus £19,00
aus £19,00
# 008
MPN: 275275
GUMMISCHEIBE
aus £7,41
aus £7,41
# 009
MPN: 250318
CLIP
aus £0,47
aus £0,47
# 010
MPN: 311464
MONTAGEHALTERUNG FÜR TANKANSCHLUSSROHR
-Anwendbar bis Ass. Nr. 155387-
aus £20,50
aus £20,50
# 010
MPN: 320029
MONTAGEHALTERUNG FÜR TANKANSCHLUSSROHR
-Anwendbar ab Ass. Nr. 155388-
Ersetzung
Ersetzung
# 011
MPN: 268916
SCHRAUBEN
aus £2,73
aus £2,73
Dieses Teil ersetzt die Teilenummer 256717
# 012
MPN: 284428
EINFÜLLHALS-HITZESCHILD
aus £20,83
aus £20,83
# 013
MPN: 312986
KOMPL. KRAFTSTOFFEINFÜLLHALS
-Nicht für EU GS, AUS, USA, CDN, UK, J, USA LIGHT-
aus £377,63
aus £377,63
# 013
MPN: 312986
KOMPL. KRAFTSTOFFEINFÜLLHALS
-Anwendbar für EU GS, AUS, UK- -Anwendbar bis Ass. Nr. 150909-
aus £377,63
aus £377,63
# 013
MPN: 880911
KOMPL. KRAFTSTOFFEINFÜLLHALS
-Gilt für EU GS, AUS, UK- -Gilt ab Ass. Nr. 150910-
aus £370,64
aus £370,64
# 013
MPN: 880911
KOMPL. KRAFTSTOFFEINFÜLLHALS
-Anwendbar für USA, CDN, J, USA LIGHT-
aus £370,64
aus £370,64
# 014
MPN: 295356
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 282399
# 015
MPN: 318291
KRAFTSTOFFEINFÜLLROHR-SCHUTZHALTERUNG
aus £18,78
aus £18,78
# 016
MPN: 10718670
KRAGEN
aus £0,68
aus £0,68
Dieses Teil ersetzt die Teilenummer 170127
# 017
MPN: 309340
HALTERUNG MIT HÜLSE
aus £4,45
aus £4,45
# 018
MPN: 11625714
SCHRAUBEN
-M6 X 16-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 82118300
# 019
MPN: 322519
CLIP
-Nicht mehr im Lieferumfang enthalten-
