0017 - LADEKÜHLER

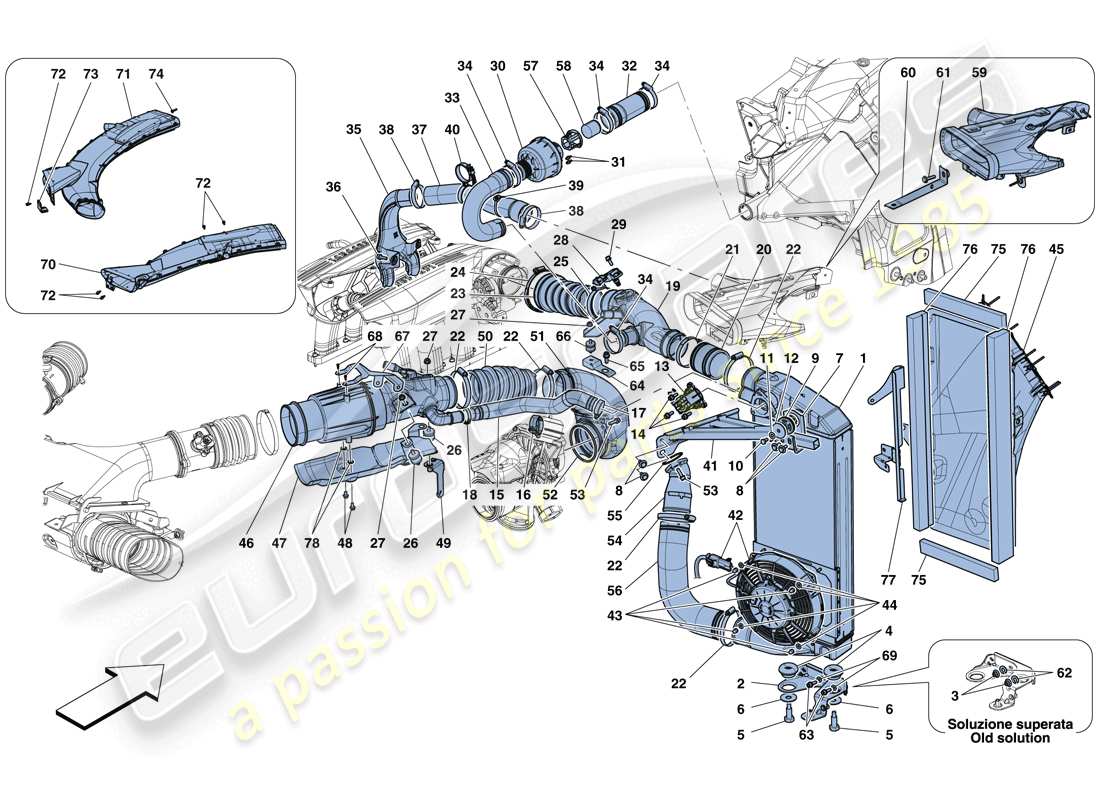

Ferrari 488 GTB (Europe) INTERCOOLER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 320974
RH LADELUFTKÜHLER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 324494-
Ersetzung
Ersetzung
# 001
MPN: 320975
LH LADELUFTKÜHLER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 324495-
Ersetzung
Ersetzung
# 001
MPN: 324494
RH LADELUFTKÜHLER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 320974
# 001
MPN: 324495
LH LADELUFTKÜHLER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 320975
# 001
MPN: 328422
RH LADELUFTKÜHLER
-Anwendbar nach Erschöpfung von 324494-
aus £1.073,09
aus £1.073,09
Dieses Teil ersetzt die Teilenummer 324494
# 001
MPN: 328423
LH LADELUFTKÜHLER
-Anwendbar nach Erschöpfung von 324495-
aus £1.073,09
aus £1.073,09
Dieses Teil ersetzt die Teilenummer 324495
# 002
MPN: 321019
UNTERE BEFESTIGUNGSHALTERUNG FÜR DEN RECHTEN LADELUFTKÜHLER
-Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 131954-
aus £42,56
aus £42,56
# 002
MPN: 321020
UNTERE BEFESTIGUNGSHALTERUNG FÜR LINKEN LADELUFTKÜHLER
-Nicht für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 131954-
aus £42,56
aus £42,56
# 002
MPN: 325297
RECHTE UNTERE BEFESTIGUNGSHALTERUNG FÜR LADELUFTKÜHLER
-Nicht für USA, CDN, USA LIGHT- -Gilt ab Ass. Nr. 131955-
aus £22,32
aus £22,32
# 002
MPN: 325299
RECHTE UNTERE BEFESTIGUNGSHALTERUNG FÜR LADELUFTKÜHLER
-Nicht für USA, CDN, USA LIGHT- -Gilt ab Ass. Nr. 131955-
aus £22,32
aus £22,32
# 002
MPN: 325299
RECHTE UNTERE BEFESTIGUNGSHALTERUNG FÜR LADELUFTKÜHLER
-Anwendbar für USA, CDN, USA LIGHT-
aus £22,32
aus £22,32
# 003
MPN: 14039614
NUSS
-Anwendbar bis Ass. Nr. 131954-
aus £0,53
aus £0,53
# 004
MPN: 290935
KÜHLERMONTAGEBUCHSE
aus £3,59
aus £3,59
# 005
MPN: 316040
SCHRAUBEN
aus £2,94
aus £2,94
# 006
MPN: 13578801
Scheibe
aus £0,53
aus £0,53
# 007
MPN: 313559
OBERE LADELUFTKÜHLER-BEFESTIGUNGSHALTERUNG
aus £14,14
aus £14,14
# 008
MPN: 81591700
SCHRAUBEN
-M6 X 18-
aus £1,25
aus £1,25
# 009
MPN: 290938
LADELUFTKÜHLER-BEFESTIGUNGS-GUMMIBUCHSE
aus £6,50
aus £6,50
# 010
MPN: 10902024
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902011 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 12620474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 66121400
Scheibe
aus £6,75
aus £6,75
Dieses Teil ersetzt die Teilenummer 12624977 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 315495
ABLASSVENTIL
aus £62,28
aus £62,28
# 014
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,52
aus £0,52
# 015
MPN: 319273
GUMMIROHR FÜR RECHTES ABLAUFVENTIL
aus £25,95
aus £25,95
# 015
MPN: 321178
GUMMIROHR FÜR LINKES ABLAUFVENTIL
aus £25,95
aus £25,95
# 016
MPN: 310150
CLIP
aus £0,90
aus £0,90
# 017
MPN: 296779
SCHRAUBKRAGEN
aus £4,10
aus £4,10
# 018
MPN: 224271
RINGKLEMME
aus £0,92
aus £0,92
# 019
MPN: 322654
RECHTES ROHR VOM LADEKÜHLER ZUM DROSSELKLAPPENGEHÄUSE
-Anwendbar bis Ass. Nr. 135123-
aus £40,23
aus £40,23
# 019
MPN: 322655
Linkes Rohr vom Ladeluftkühler zum Drosselklappengehäuse
-Anwendbar bis Ass. Nr. 135123-
aus £71,71
aus £71,71
# 019
MPN: 328415
RECHTES ROHR VOM LADEKÜHLER ZUM DROSSELKLAPPENGEHÄUSE
-Anwendbar ab Ass. Nr. 135124-
aus £130,37
aus £130,37
# 019
MPN: 328416
Linkes Rohr vom Ladeluftkühler zum Drosselklappengehäuse
-Anwendbar ab Ass. Nr. 135124-
aus £157,14
aus £157,14
# 020
MPN: 307646
SCHLAUCHVERBINDUNG
-Anwendbar bis Ass. Nr. 135123-
aus £79,27
aus £79,27
# 020
MPN: 328421
SCHLAUCHVERBINDUNG
-Anwendbar ab Ass. Nr. 135124-
aus £63,34
aus £63,34
# 021
MPN: 13130370
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 296785-
Ersetzung
Ersetzung
# 021
MPN: 296785
KRAGEN
aus £6,83
aus £6,83
Dieses Teil ersetzt die Teilenummer 13130370
# 022
MPN: 296785
KRAGEN
aus £6,83
aus £6,83
Dieses Teil ersetzt die Teilenummer 13130370
# 023
MPN: 318185
ANSCHLUSSSCHLAUCH AM DROSSELKLAPPENGEHÄUSE
aus £86,43
aus £86,43
# 024
MPN: 303232
KRAGEN
aus £2,94
aus £2,94
# 025
MPN: 297575
KRAGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 311609-
Ersetzung
Ersetzung
# 025
MPN: 311609
KRAGEN
aus £1,79
aus £1,79
Dieses Teil ersetzt die Teilenummer 297575
# 026
MPN: 285553
STOSSDÄMPFER
aus £12,26
aus £12,26
# 027
MPN: 14040614
NUSS
aus £0,53
aus £0,53
# 028
MPN: 272880
DRUCK- UND TEMPERATURSENSOR
aus £12,29
aus £12,29
# 029
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14433124
# 030
MPN: 310096
SOUNDGENERATOR
aus £81,88
aus £81,88
# 031
MPN: 314100
NIET
aus £0,47
aus £0,47
# 032
MPN: 314129
ROHR VOM RESONATOR ZUM VIERTELLICHT
aus £14,53
aus £14,53
# 033
MPN: 314130
ROHR VOM ANSAUGKANAL ZUM QUARTERLICHT
aus £36,80
aus £36,80
# 034
MPN: 296782
KRAGEN
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 035
MPN: 318049
RH-SPULEN-KÜHLROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325076-
aus £22,19
aus £22,19
# 035
MPN: 318050
Linkes Spulenkühlrohr
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325077-
aus £22,19
aus £22,19
# 035
MPN: 325076
RH-SPULEN-KÜHLROHR
aus £20,76
aus £20,76
Dieses Teil ersetzt die Teilenummer 318049, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 325077
Linkes Spulenkühlrohr
aus £20,76
aus £20,76
Dieses Teil ersetzt die Teilenummer 318050, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14433124
# 037
MPN: 316687
GEWICKELTES ROHR
-Anwendbar bis Ass. Nr. 137519-
aus £50,35
aus £50,35
# 037
MPN: 330402
RH-SPULEN-KÜHLROHR
-Anwendbar ab Ass. Nr. 137520-
aus £56,62
aus £56,62
# 037
MPN: 330403
Linkes Spulenkühlrohr
-Anwendbar ab Ass. Nr. 137520-
aus £55,67
aus £55,67
# 038
MPN: 296782
KRAGEN
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 039
MPN: 217854
RINGKLEMME
aus £0,53
aus £0,53
# 040
MPN: 316793
CLIP
aus £1,09
aus £1,09
# 041
MPN: 86694400
KOMPL. Linkes oberes Gitter
aus £47,75
aus £47,75
# 041
MPN: 86694500
KOMPL. RH OBERES GERÄT
aus £47,75
aus £47,75
# 042
MPN: 319950
ELEKTROLÜFTER FÜR LADELUFTKÜHLER
aus £127,37
aus £127,37
# 043
MPN: 168698
NUSS
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 14054048
# 044
MPN: 14446624
Scheibe
aus £0,51
aus £0,51
# 045
MPN: 87493300
KOMPL. Linker Ladeluftkühlerkanal
aus £90,98
aus £90,98
# 045
MPN: 87494000
KOMPL. RH LADELUFTKÜHLERKANAL
aus £90,98
aus £90,98
# 046
MPN: 320385
RECHTES ROHR VOM FILTERKASTEN ZUM TURBO
aus £122,82
aus £122,82
# 046
MPN: 320386
LINKES ROHR VOM FILTERKASTEN ZUM TURBO
aus £223,31
aus £223,31
# 047
MPN: 320389
Hitzeschild des rechten Ansaugrohrs
aus £36,85
aus £36,85
# 047
MPN: 320390

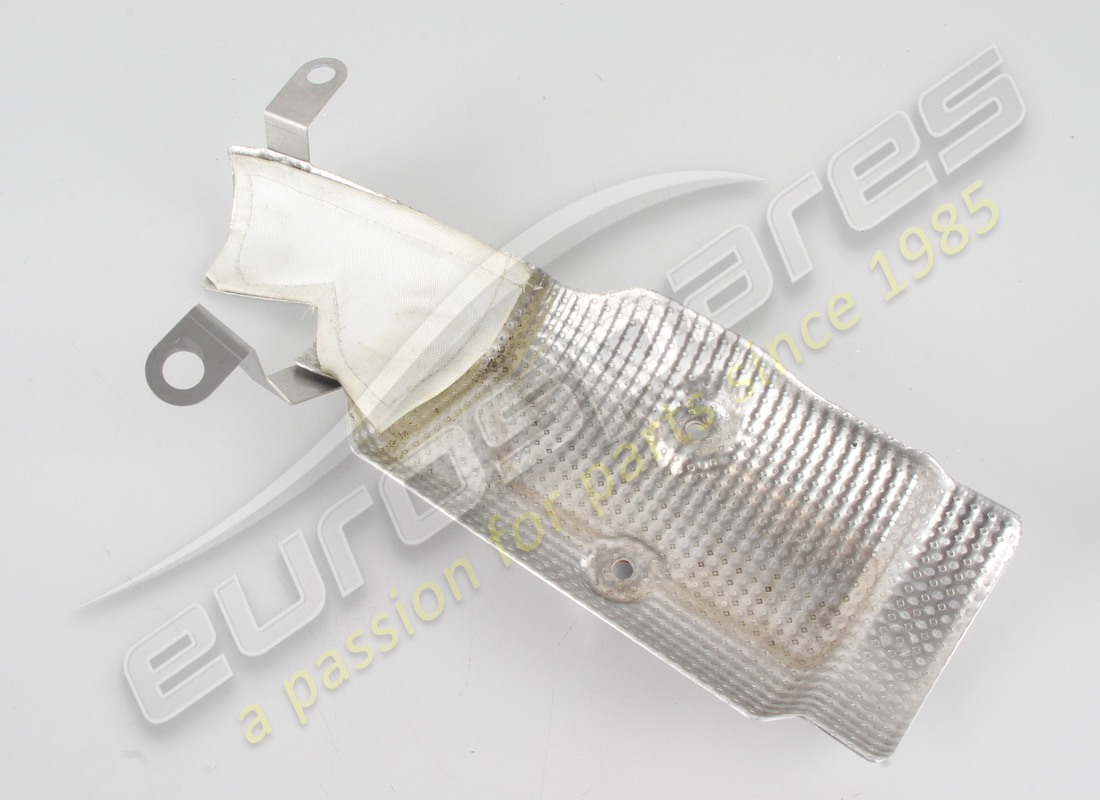

Hitzeschild des linken Ansaugrohrs
aus £36,85
aus £36,85
# 048
MPN: 16284927
SCHRAUBEN
-M5 X 10-
Ersetzung
Ersetzung
# 049
MPN: 319019
MONTAGEHALTERUNG FÜR RECHTEN KANAL
aus £9,34
aus £9,34
# 049
MPN: 319020
Linke Kanalmontagehalterung
aus £9,34
aus £9,34
# 050
MPN: 313035
RECHTER ANSAUGKANALVERBINDER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 322660-
Ersetzung
Ersetzung
# 050
MPN: 313036
ANSAUGKANALVERBINDER LINKS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 322661-
Ersetzung
Ersetzung
# 050
MPN: 322660
RECHTE ANSAUGKANALSHÜLSE
aus £42,04
aus £42,04
Dieses Teil ersetzt die Teilenummer 313035 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 322661
Linke Ansaugkanalhülse
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 324304-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 313036
# 050
MPN: 324304
Linke Ansaugkanalhülse
aus £67,47
aus £67,47
Dieses Teil ersetzt die Teilenummer 322661 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 313616
KOMPL. RECHTER KANAL AM TURBO
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325566-
Ersetzung
Ersetzung
# 051
MPN: 313617
KOMPL. Linker Kanal am Turbo
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325567-
Ersetzung
Ersetzung
# 051
MPN: 325566
KOMPL. RECHTER TURBOKANAL
aus £105,70
aus £105,70
Dieses Teil ersetzt die Teilenummer 313616 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 325567
KOMPL. Linker Turbokanal
aus £127,37
aus £127,37
Dieses Teil ersetzt die Teilenummer 313617 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 125521
O-RING
aus £5,83
aus £5,83
# 053
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,51
aus £0,51
# 054
MPN: 317448
SCHLAUCHANSCHLUSS MIT FLANSCH, RECHTE SEITE
aus £77,86
aus £77,86
# 054
MPN: 317449
SCHLAUCHANSCHLUSS MIT FLANSCH, LINKE SEITE
aus £77,86
aus £77,86
# 055
MPN: 132829
Dichtung
aus £0,85
aus £0,85
# 056
MPN: 321749
SCHLAUCHVERBINDUNG VOM TURBO ZUM RECHTEN LADELUFTKÜHLER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325097-
Ersetzung
Ersetzung
# 056
MPN: 321750
SCHLAUCHVERBINDUNG VOM TURBO ZUM LINKEN LADELUFTKÜHLER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325098-
Ersetzung
Ersetzung
# 056
MPN: 325097
RECHTER SCHLAUCHVERBINDUNG VOM TURBO ZUM LADEKÜHLER
aus £322,98
aus £322,98
Dieses Teil ersetzt die Teilenummer 321749 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 325098
Linker Schlauchanschluss vom Turbo zum Ladeluftkühler
aus £322,98
aus £322,98
Dieses Teil ersetzt die Teilenummer 321750 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 310602
SCHAUMSTOFFHALTERUNG
aus £0,82
aus £0,82
# 058
MPN: 322757
SCHAUMSTOFF FÜR SCHALLGENERATOR
aus £3,33
aus £3,33
# 059
MPN: 86684300
DCT-KANAL LINKER FLANKE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 059
MPN: 86684800
DCT-KANAL DER RECHTEN FLANKE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 059
MPN: 88295700
DCT-KANAL DER RECHTEN FLANKE
-Anwendbar nach Erschöpfung von 86684800-
aus £168,31
aus £168,31
Dieses Teil ersetzt die Teilenummer 86684800 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 88296000
DCT-KANAL LINKER FLANKE
-Anwendbar nach Erschöpfung von 86684300-
aus £107,11
aus £107,11
Dieses Teil ersetzt die Teilenummer 86684300 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 87340700
LINKE HINTERE UNTERSTRUKTUR DCT-MONTAGEHALTERUNG
aus £28,30
aus £28,30
Dieses Teil ersetzt die Teilenummer 87340800
# 060
MPN: 87341000
RECHTE HINTERE UNTERSTRUKTUR DCT-MONTAGEHALTERUNG
aus £28,30
aus £28,30
Dieses Teil ersetzt die Teilenummer 87340900
# 061
MPN: 11626124
SCHRAUBEN
-M6 X 25-
aus £0,86
aus £0,86
# 062
MPN: 105864
Scheibe
-Anwendbar bis Ass. Nr. 131954-
aus £0,78
aus £0,78
Dieses Teil ersetzt die Teilenummer 95404
# 063
MPN: 14304824
SCHRAUBEN
-Anwendbar ab Ass. Nr. 131955-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14304821
# 063
MPN: 16286721
SCHRAUBEN
-Anwendbar ab Ass. Nr. 131955- -Nicht mehr lieferbar- -Ersetzt durch 14304824-
aus £0,64
aus £0,64
# 064
MPN: 328222
HOCHDRUCKROHR-EINSTELLHALTERUNG
aus £12,26
aus £12,26
# 065
MPN: 81290900
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 67578600
# 066
MPN: 225408
ZYLINDRISCHE BUCHSE
aus £4,62
aus £4,62
# 067
MPN: 326900
Linke Dampfrohr-Montagehalterung
aus £18,86
aus £18,86
# 067
MPN: 326901
RH-Dampfrohr-Montagehalterung
aus £14,14
aus £14,14
# 068
MPN: 16284927
SCHRAUBEN
-M5 X 10-
Ersetzung
Ersetzung
# 069
MPN: 12646624
Scheibe
aus £0,53
aus £0,53
# 070
MPN: 87352500
KOMPL. RH-ENTLÜFTUNG UND ABLUFTKANAL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 070
MPN: 88352500
KOMPL. RH-ENTLÜFTUNG UND ABLUFTKANAL
-Anwendbar nach Erschöpfung von 87352500-
aus £283,13
aus £283,13
Dieses Teil ersetzt die Teilenummer 87352500
# 071
MPN: 87352600
KOMPL. Linker Entlüftungs- und Absaugkanal
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 071
MPN: 88352600
KOMPL. Linker Entlüftungs- und Absaugkanal
-Anwendbar nach Erschöpfung von 87352600-
aus £283,13
aus £283,13
Dieses Teil ersetzt die Teilenummer 87352600
# 072
MPN: 16296934
SCHRAUBEN
-M6 X 14-
aus £0,50
aus £0,50
# 073
MPN: 86631300
BEFESTIGUNGSHALTERUNG FÜR ENTLÜFTUNGSKANAL
aus £4,90
aus £4,90
# 074
MPN: 11626124
SCHRAUBEN
-M6 X 25-
aus £0,88
aus £0,88
# 075
MPN: 87646400
DICHTUNG DES OBEREN/UNTEREN KANALS
aus £5,48
aus £5,48
# 076
MPN: 87660500
SEITLICHE KANALDICHTUNG
aus £34,84
aus £34,84
# 077
MPN: 87669600
SEITLICHER DICHTUNGSSCHUTZ DES LINKEN KANALS
aus £15,57
aus £15,57
# 077
MPN: 87669700
SEITLICHER DICHTUNGSSCHILD DES RECHTEN KANALS
aus £28,30
aus £28,30
# 078
MPN: 12637801
Scheibe
aus £0,53
aus £0,53
-part-diagram-0018.webp "FERRARI 488 GTB (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 488 GTB (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 488 GTB (EUROPE) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 488 GTB (EUROPE) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 488 GTB (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 488 GTB (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 488 GTB (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 488 GTB (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 488 GTB (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 488 GTB (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 488 GTB (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 488 GTB (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 488 GTB (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 488 GTB (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 488 GTB (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 488 GTB (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 488 GTB (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 488 GTB (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 488 GTB (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 488 GTB (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 488 GTB (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 488 GTB (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 488 GTB (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 488 GTB (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 488 GTB (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 488 GTB (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 488 GTB (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 488 GTB (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 488 GTB (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 488 GTB (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 488 GTB (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 488 GTB (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 488 GTB (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 488 GTB (EUROPE) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 488 GTB (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 488 GTB (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 488 GTB (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 488 GTB (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 488 GTB (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 488 GTB (EUROPE) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 488 GTB (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 488 GTB (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 488 GTB (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 488 GTB (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 488 GTB (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 488 GTB (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 488 GTB (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 488 GTB (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 488 GTB (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 488 GTB (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 488 GTB (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 488 GTB (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 488 GTB (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 488 GTB (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 488 GTB (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 488 GTB (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 488 GTB (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 488 GTB (EUROPE) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 488 GTB (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 488 GTB (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 488 GTB (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 488 GTB (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 488 GTB (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 488 GTB (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 488 GTB (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 488 GTB (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 488 GTB (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 488 GTB (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 488 GTB (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 488 GTB (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 488 GTB (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 488 GTB (EUROPE) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 488 GTB (EUROPE) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 488 GTB (EUROPE) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
