0019 - Abgassystem

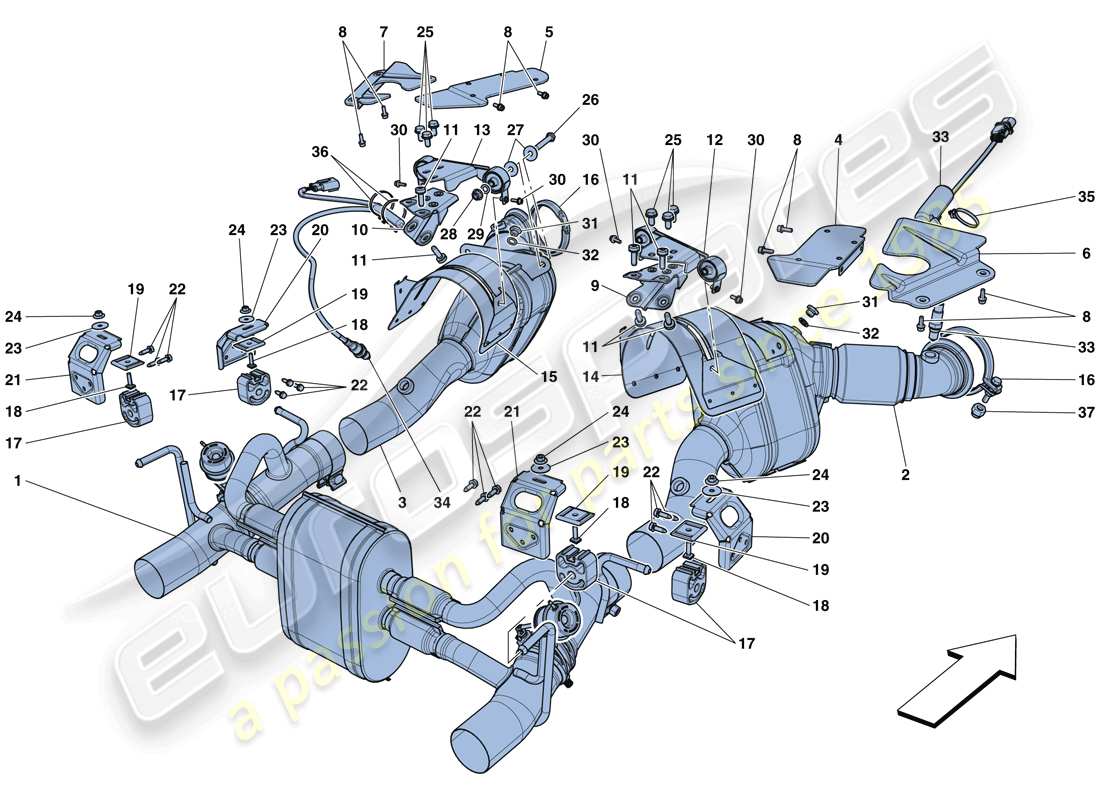

Ferrari 488 GTB (Europe) EXHAUST SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 321610
ZENTRALSCHALLDÄMPFER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 324752-
Ersetzung
Ersetzung
# 001
MPN: 324752
ZENTRALSCHALLDÄMPFER
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 327047-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 321610
# 001
MPN: 327047
ZENTRALSCHALLDÄMPFER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 324752
# 001
MPN: 844311
ZENTRALSCHALLDÄMPFER
-Anwendbar nach Erschöpfung von 327047-
aus £1.178,86
aus £1.178,86
Dieses Teil ersetzt die Teilenummer 327047 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 321608
KOMPL. RH-KATALYTISCHER KONVERTER
aus £2.306,32
aus £2.306,32
# 003
MPN: 321609
KOMPL. LH-KATALYTISCHER KONVERTER
aus £2.306,32
aus £2.306,32
# 004
MPN: 319368
RH-KATALYTISCHER KONVERTER-HITZESCHILD
aus £24,28
aus £24,28
# 005
MPN: 319369
HITZESCHILD DES LH-KATALYTISCHEN KONVERTERS
aus £24,28
aus £24,28
# 006
MPN: 319366
TURBO-HITZESCHILD RECHTES FAHRGESTELL
aus £19,42
aus £19,42
# 007
MPN: 319367
TURBO-HITZESCHILD LINKES FAHRGESTELL
aus £19,42
aus £19,42
# 008
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 009
MPN: 300595
RH-KATALYTISCHE KONVERTERHALTERUNG
aus £31,03
aus £31,03
# 010
MPN: 300596
LINKER KATALYTISCHER KONVERTERHALTER
aus £31,03
aus £31,03
# 011
MPN: 216575
SCHRAUBEN
aus £0,61
aus £0,61
# 012
MPN: 305308
RECHTE HALTERUNG KOMPL. MIT BÜSCHEN
aus £46,99
aus £46,99
# 013
MPN: 305310
LINKE HALTERUNG KOMPL. MIT BÜSCHEN
aus £46,99
aus £46,99
# 014
MPN: 320008
RH-KATALYTISCHER KONVERTER-SCHILD
aus £73,57
aus £73,57
# 015
MPN: 320009
LH-KATALYTISCHER KONVERTER-SCHILD
aus £40,46
aus £40,46
# 016
MPN: 256884
RINGKLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 324642-
Ersetzung
Ersetzung
# 016
MPN: 324642
RINGKLEMME
aus £11,36
aus £11,36
Dieses Teil ersetzt die Teilenummer 256884 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 239798
FLEXIBLE SCHALLDÄMPFER-MONTAGEBUCHSE
aus £41,07
aus £41,07
# 018
MPN: 283425
SCHRAUBE MIT VIERKANTKOPF
aus £1,33
aus £1,33
# 019
MPN: 240598
PLATTE
aus £7,84
aus £7,84
Dieses Teil ersetzt die Teilenummer 799014
# 020
MPN: 303052
SCHALLDÄMPFER-MONTAGEHALTERUNG
aus £36,39
aus £36,39
# 021
MPN: 304317
SCHALLDÄMPFER-MONTAGEHALTERUNG
aus £24,03
aus £24,03
# 022
MPN: 11585024
SCHRAUBEN
aus £0,47
aus £0,47
# 023
MPN: 12648978
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12643770
# 024
MPN: 14039614
NUSS
aus £0,53
aus £0,53
# 025
MPN: 11627826
SCHRAUBEN
aus £0,52
aus £0,52
# 026
MPN: 16044321
SCHRAUBEN
aus £0,26
aus £0,26
# 027
MPN: 13578324
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13578311
# 028
MPN: 14059311
NUSS
aus £0,26
aus £0,26
# 029
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 256323
SCHRAUBEN
-M5 X 16-
aus £0,47
aus £0,47
# 031
MPN: 110860
GEWINDESTECKER
aus £7,65
aus £7,65
Dieses Teil ersetzt die Teilenummer 11903240
# 032
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 033
MPN: 292582

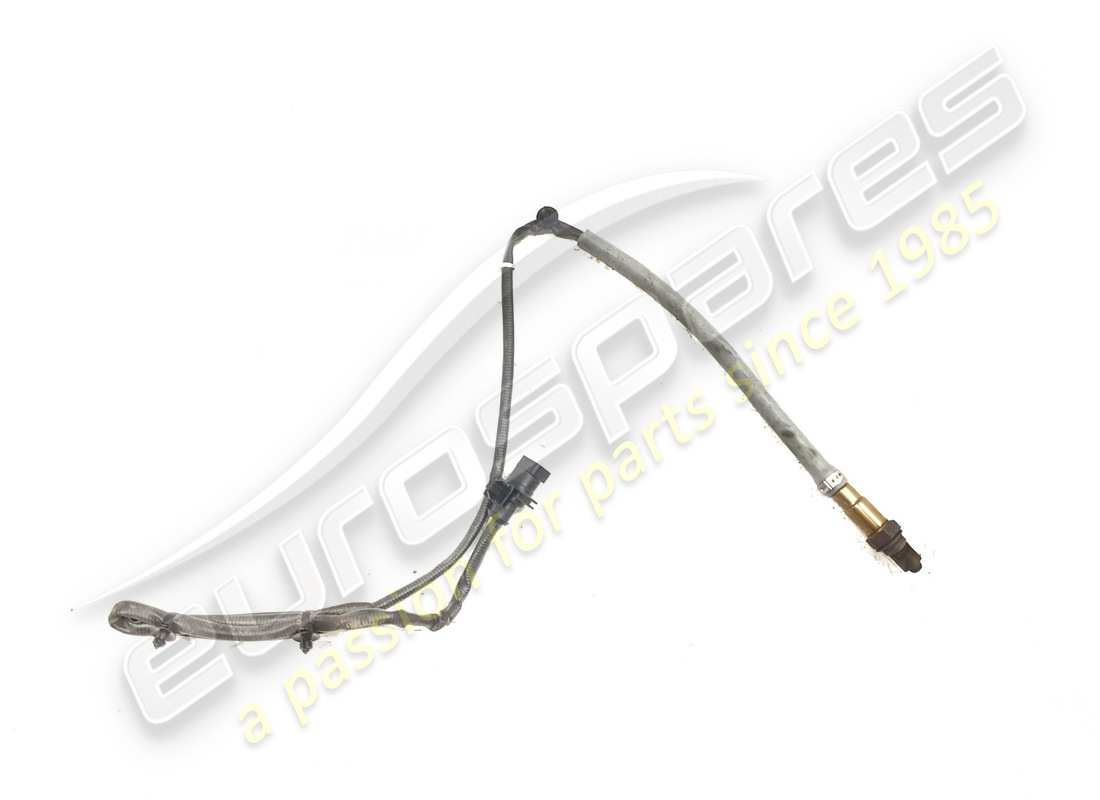

VORDERER SAUERSTOFFSENSOR
aus £63,78
aus £63,78
# 034
MPN: 300507
HINTERER SAUERSTOFFSENSOR
aus £23,59
aus £23,59
# 035
MPN: 217854
RINGKLEMME
aus £0,53
aus £0,53
# 036
MPN: 217854
RINGKLEMME
aus £0,53
aus £0,53
# 037
MPN: 292945
NUSS
aus £7,49
aus £7,49
