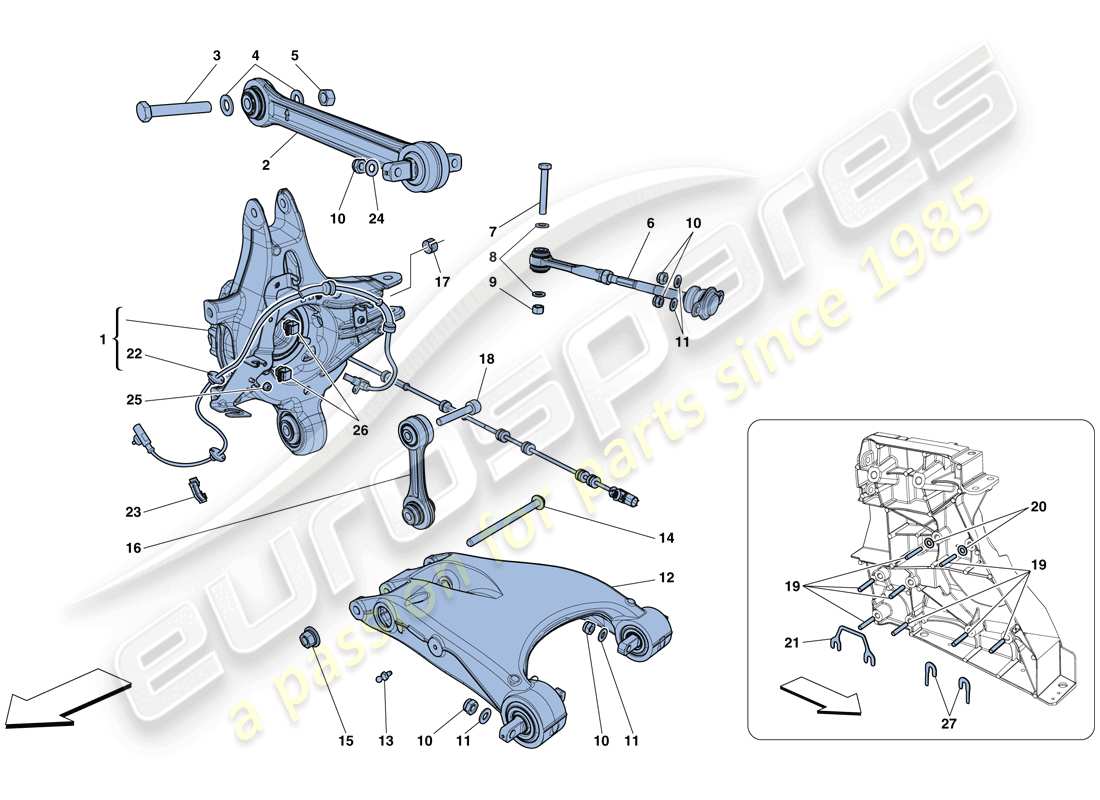

0041 - HINTERE AUFHÄNGUNG – ARME
Ferrari 488 GTB (Europe) REAR SUSPENSION - ARMS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 299933
KOMPL. LINKER HINTERNABENTRÄGER
aus £1.336,27
aus £1.336,27
Dieses Teil ersetzt die Teilenummer 276809
# 001
MPN: 299935
KOMPL. RECHTER HINTERER NABENTRÄGER
aus £1.336,27
aus £1.336,27
# 002
MPN: 259687
KOMPL. HINTERER OBERARM
aus £135,95
aus £135,95
Dieses Teil ersetzt die Teilenummer 259014 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 15541434
SCHRAUBEN
aus £1,13
aus £1,13
# 004
MPN: 14496721
Scheibe
aus £0,47
aus £0,47
# 005
MPN: 203666
NUSS
aus £0,54
aus £0,54
# 006
MPN: 245161
KOMPLETTE SPURSTANGE
aus £96,56
aus £96,56
# 007
MPN: 15541434
SCHRAUBEN
aus £1,13
aus £1,13
# 008
MPN: 14496721
Scheibe
aus £0,47
aus £0,47
# 009
MPN: 203666
NUSS
aus £0,54
aus £0,54
# 010
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 262594
UNTERER LINKER ARM
-Anwendbar bis Ass. Nr. 137581- -Nicht mehr lieferbar- -Ersetzt durch 305679-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 261002
# 012
MPN: 262595
Unterer rechter Arm
-Anwendbar bis Ass. Nr. 137581- -Nicht mehr lieferbar- -Ersetzt durch 305680-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 261003
# 012
MPN: 305679
UNTERER LINKER ARM
-Anwendbar bis Ass. Nr. 137581-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 262594
# 012
MPN: 305680
Unterer rechter Arm
-Direkt beim Lieferanten bestellen (siehe technisches Bulletin Nr.105)-
aus £332,27
aus £332,27
Dieses Teil ersetzt die Teilenummer 262595 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 314774
UNTERER LINKER ARM
-Anwendbar ab Ass. Nr. 137582- -Nicht mehr lieferbar- -Ersetzt durch 329243-
Ersetzung
Ersetzung
# 012
MPN: 314775
Unterer rechter Arm
-Anwendbar ab Ass. Nr. 137582- -Nicht mehr lieferbar- -Ersetzt durch 329244-
Ersetzung
Ersetzung
# 012
MPN: 329243
UNTERER LINKER ARM
-Anwendbar ab Ass. Nr. 137582-
aus £262,50
aus £262,50
Dieses Teil ersetzt die Teilenummer 314774 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 329244
Unterer rechter Arm
-Anwendbar ab Ass. Nr. 137582-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 314775
# 013
MPN: 216973
KUGELGELENK
aus £1,69
aus £1,69
# 014
MPN: 238656
SCHRAUBEN
aus £6,59
aus £6,59
# 015
MPN: 238063
NUSS
aus £2,27
aus £2,27
# 016
MPN: 259688
VERDREHUNGSVERBINDUNG
aus £58,43
aus £58,43
Dieses Teil ersetzt die Teilenummer 236783 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 222956
KOMPENSATORRING
aus £8,82
aus £8,82
# 018
MPN: 238258
SCHRAUBEN
aus £16,70
aus £16,70
# 019
MPN: 264528
GEWINDESTANGE
aus £2,00
aus £2,00
Dieses Teil ersetzt die Teilenummer 249294, die wir auf Lager haben
# 020
MPN: 13578321
Scheibe
-Nicht mehr im Lieferumfang enthalten-
aus £0,47
aus £0,47
# 021
MPN: 262539
EINSTELLSCHEIBE
-Th. 2 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262540
EINSTELLSCHEIBE
-Th. 2.5 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262541
EINSTELLSCHEIBE
-Th. 3 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262542
EINSTELLSCHEIBE
-Th. 3.5 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262543
EINSTELLSCHEIBE
-Th. 4 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262544
EINSTELLSCHEIBE
-Th. 0.5 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262545
EINSTELLSCHEIBE
-Th. 1 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 021
MPN: 262546
EINSTELLSCHEIBE
-Th. 1.5 mm- -Bei Bedarf installiert-
aus £4,95
aus £4,95
# 022
MPN: 252514
ABS-SENSOR
aus £110,94
aus £110,94
# 023
MPN: 251744
CLIP
aus £0,82
aus £0,82
# 024
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 312826
Scheibe
aus £0,47
aus £0,47
# 025
MPN: 14040514
NUSS
aus £0,47
aus £0,47
# 026
MPN: 303365
CLIP
aus £0,67
aus £0,67
# 027
MPN: 263032
EINSTELLSCHEIBE
-Th. 0.5 mm- -Bei Bedarf installiert-
aus £5,98
aus £5,98
# 027
MPN: 263033
EINSTELLSCHEIBE
-Th. 1 mm- -Bei Bedarf installiert-
aus £1,89
aus £1,89
# 027
MPN: 263034
EINSTELLSCHEIBE
-Th. 1.5 mm- -Bei Bedarf installiert-
aus £1,89
aus £1,89
# 027
MPN: 263035
EINSTELLSCHEIBE
-Th. 2 mm- -Bei Bedarf installiert-
aus £1,95
aus £1,95
# 027
MPN: 263036
EINSTELLSCHEIBE
-Th. 2.5 mm- -Bei Bedarf installiert-
aus £2,73
aus £2,73
# 027
MPN: 263037
EINSTELLSCHEIBE
-Th. 3 mm- -Bei Bedarf installiert-
aus £2,73
aus £2,73
# 027
MPN: 263038
EINSTELLSCHEIBE
-Th. 3.5 mm- -Bei Bedarf installiert-
aus £2,73
aus £2,73
# 027
MPN: 263039
EINSTELLSCHEIBE
-Th. 4 mm- -Bei Bedarf installiert-
aus £2,73
aus £2,73
-part-diagram-0042.webp "FERRARI 488 GTB (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 488 GTB (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 488 GTB (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 488 GTB (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 488 GTB (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 488 GTB (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 488 GTB (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 488 GTB (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 488 GTB (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 488 GTB (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 488 GTB (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 488 GTB (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 488 GTB (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 488 GTB (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 488 GTB (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 488 GTB (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 488 GTB (EUROPE) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 488 GTB (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 488 GTB (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 488 GTB (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 488 GTB (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 488 GTB (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 488 GTB (EUROPE) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 488 GTB (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 488 GTB (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 488 GTB (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 488 GTB (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 488 GTB (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 488 GTB (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 488 GTB (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 488 GTB (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 488 GTB (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 488 GTB (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 488 GTB (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 488 GTB (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 488 GTB (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 488 GTB (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 488 GTB (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 488 GTB (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 488 GTB (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 488 GTB (EUROPE) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 488 GTB (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 488 GTB (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 488 GTB (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 488 GTB (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 488 GTB (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 488 GTB (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 488 GTB (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 488 GTB (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 488 GTB (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 488 GTB (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 488 GTB (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 488 GTB (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 488 GTB (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 488 GTB (EUROPE) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 488 GTB (EUROPE) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 488 GTB (EUROPE) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 488 GTB (EUROPE) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 488 GTB (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 488 GTB (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 488 GTB (EUROPE) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 488 GTB (EUROPE) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 488 GTB (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 488 GTB (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 488 GTB (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 488 GTB (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 488 GTB (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 488 GTB (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 488 GTB (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 488 GTB (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 488 GTB (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 488 GTB (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 488 GTB (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 488 GTB (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
