0050 - LUFTKANÄLE IM ARMATURENBRETT

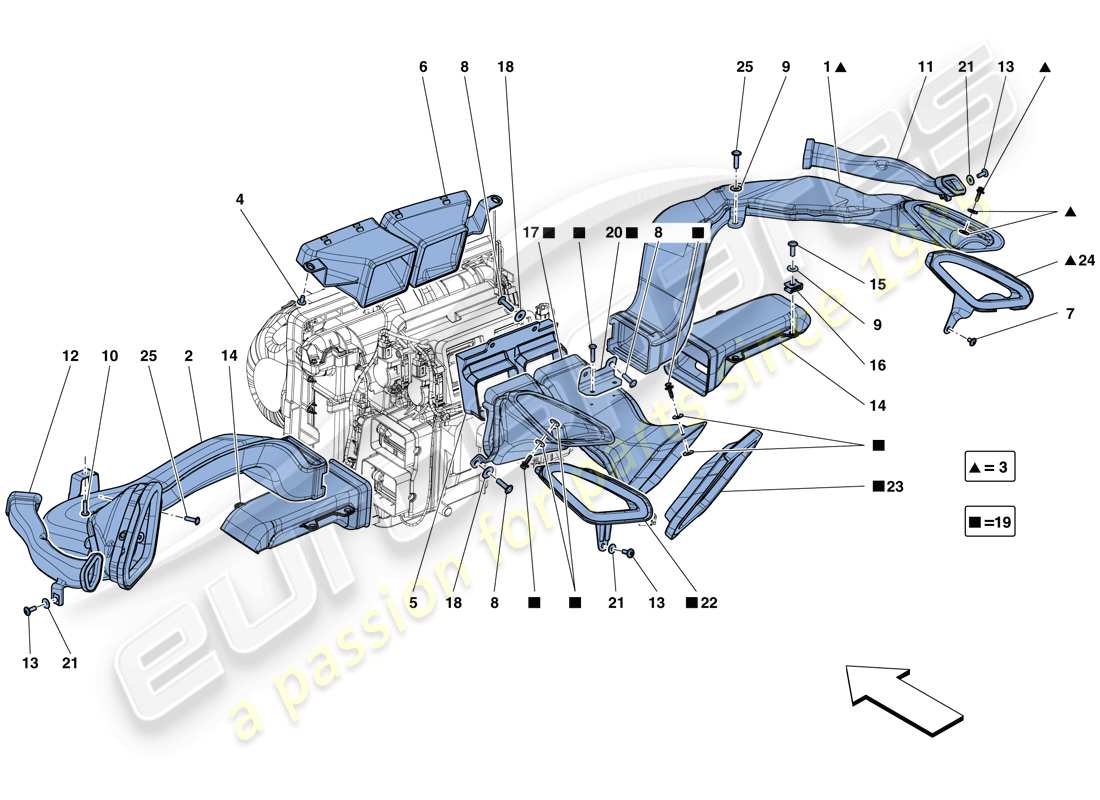

Ferrari 488 GTB (Europe) DASHBOARD AIR DUCTS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 86180300
Entlüftungskanal auf der rechten Beifahrerseite
-Nach Erschöpfung, Bestellung komplett. 86180200 ref. 3- -Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 86179700
KOMPL. Entlüftungskanal links auf der Fahrerseite
-Nicht für GD-
aus £119,76
aus £119,76
# 002
MPN: 87023000
KOMPL. Entlüftungskanal auf der rechten Fahrerseite
-Gilt für GD-
aus £124,66
aus £124,66
# 003
MPN: 86180200
KOMPL. RECHTER PASSAGIERBELÜFTUNGSKANAL
-Nicht für GD-
aus £84,59
aus £84,59
Dieses Teil ersetzt die Teilenummer 86180300
# 003
MPN: 87028400
KOMPL. LINKER PASSAGIERBELÜFTUNGSKANAL
-Gilt für GD-
aus £52,35
aus £52,35
# 004
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 005
MPN: 83127400
MITTLERER LUFTKANALANSCHLUSS
aus £7,49
aus £7,49
# 006
MPN: 86166200
HVAC-DEFROSTER-ANSCHLUSS
-Nicht für GD-
aus £52,44
aus £52,44
# 006
MPN: 87030200
HVAC-DEFROSTER-ANSCHLUSS
-Gilt für GD-
aus £28,84
aus £28,84
# 007
MPN: 85691900
SCHRAUBEN
-M5 X 8-
aus £0,54
aus £0,54
# 008
MPN: 64830600
SCHRAUBEN
-M6 X 22-
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12644401
Scheibe
aus £0,47
aus £0,47
# 010
MPN: 85833900
SCHRAUBEN
-M5 X 16-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 81972800
# 011
MPN: 86175500
KOMPL. DEMISTER-KANAL AUF DER BEIFAHRERSEITE
-Nicht für GD-
aus £49,71
aus £49,71
# 011
MPN: 87030600
KOMPL. DEMISTER-KANAL AUF DER BEIFAHRERSEITE
-Gilt für GD-
aus £49,71
aus £49,71
# 012
MPN: 86170700
KOMPL. FAHRERSEITEN-DEMISTER-KANAL
-Nicht für GD-
aus £49,71
aus £49,71
# 012
MPN: 87031300
KOMPL. FAHRERSEITEN-DEMISTER-KANAL
-Gilt für GD-
aus £49,71
aus £49,71
# 013
MPN: 85692000
SCHRAUBEN
-M5 X 10-
aus £0,53
aus £0,53
# 013
MPN: 85833700
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 85692000-
aus £0,47
aus £0,47
# 014
MPN: 84497100
FUSSRAUNKANAL
aus £20,27
aus £20,27
Dieses Teil ersetzt die Teilenummer 81371100, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 65377400
SCHRAUBEN
-M6 X 18-
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 156814 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 62766300
CLIP
aus £0,47
aus £0,47
# 017
MPN: 86178500
Entlüftungskanal auf der rechten Tauchseite und auf der linken Beifahrerseite
-Nach Erschöpfung, Bestellung komplett. 86178400 ref. 19- -Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 86178400
KOMPL. LÜFTUNGSKANAL RECHTER FAHRER LINKER BEIFAHRER
-Nicht für GD-
aus £98,37
aus £98,37
Dieses Teil ersetzt die Teilenummer 86178200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 87023900
KOMPL. Entlüftungskanal rechts auf der Fahrerseite/links auf der Beifahrerseite
-Gilt für GD-
aus £62,58
aus £62,58
# 020
MPN: 86178200
BEFESTIGUNGSHALTERUNG FÜR DEN LÜFTUNGSKANAL AUF DER LINKEN BEIFAHRERSEITE
-Nach Erschöpfung Auftrag kompl. ref. 19- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 021
MPN: 12646624
Scheibe
aus £0,47
aus £0,47
# 022
MPN: 86949200
LUFTKANAL-BEFESTIGUNGSUMKLEIDUNG
-Gültig bis zur Erschöpfung-
aus £10,14
aus £10,14
# 023
MPN: 86949300
LUFTKANAL-BEFESTIGUNGSUMKLEIDUNG
-Gültig bis zur Erschöpfung-
aus £6,87
aus £6,87
# 024
MPN: 86949400
LUFTKANAL-BEFESTIGUNGSUMKLEIDUNG
-Gültig bis zur Erschöpfung-
aus £6,06
aus £6,06
# 025
MPN: 16286124
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
