0101 - FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE

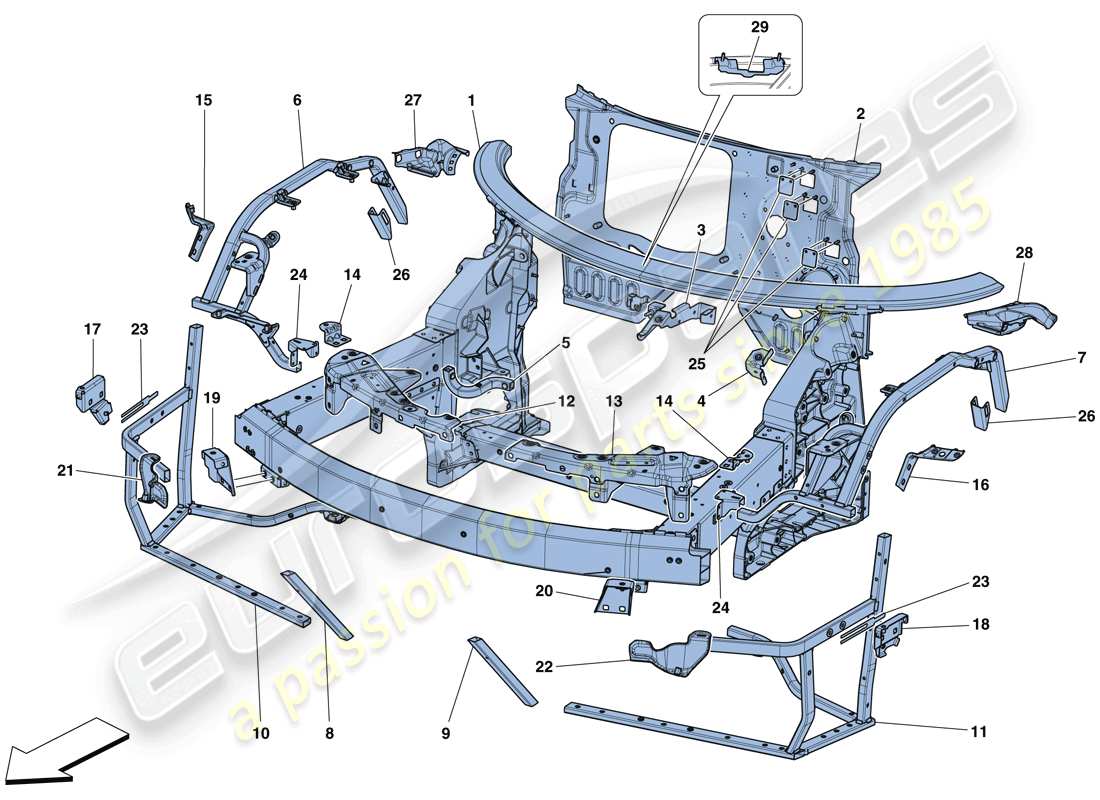

Ferrari 488 GTB (Europe) CHASSIS - COMPLETE FRONT STRUCTURE AND PANELS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 985300623
Vorderer Hilfsrahmen
-ASM-Genehmigung anfordern- -Nicht für GD-
aus £15.744,75
aus £15.744,75
# 001
MPN: 985319021
Vorderer Hilfsrahmen
-ASM-Autorisierung anfordern- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 985321076-
Ersetzung
Ersetzung
# 001
MPN: 985321076
Vorderer Hilfsrahmen
-ASM-Genehmigung anfordern- -Gilt für GD-
aus £11.972,00
aus £11.972,00
Dieses Teil ersetzt die Teilenummer 985319021
# 002
MPN: 301348
FRONT-FIREWAND-PANEL
-Gilt für GD-
Ersetzung
Ersetzung
# 002
MPN: 985306748
FRONT-FIREWAND-PANEL
-Nicht für GD-
aus £1.040,75
aus £1.040,75
Dieses Teil ersetzt die Teilenummer 306748
# 003
MPN: 272196
SCHEIBENWISCHER-SPINDELHALTERUNG
-Nicht für GD-
Ersetzung
Ersetzung
# 003
MPN: 274092
SCHEIBENWISCHER-SPINDELHALTERUNG
-Gilt für GD-
aus £29,96
aus £29,96
# 004
MPN: 256207
MONTAGEHALTERUNG FÜR SCHEIBENWISCHERMOTOR
-Nicht für GD-
Ersetzung
Ersetzung
# 004
MPN: 263064
MONTAGEHALTERUNG FÜR SCHEIBENWISCHERMOTOR
-Gilt für GD-
Ersetzung
Ersetzung
# 005
MPN: 84652700
HALTERUNG FÜR GEPÄCKRAUMWANNE LINKS
aus £166,93
aus £166,93
# 005
MPN: 84652800
RECHTE GEPÄCKRAUMWANNENHALTERUNG
Ersetzung
Ersetzung
# 006
MPN: 87524600
KOMPL. RECHTE KOTFLÜGELMONTAGE
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 006
MPN: 87524611
KOMPL. RECHTE KOTFLÜGELMONTAGE
-Anwendbar nach Erschöpfung von 87524600-
aus £486,75
aus £486,75
Dieses Teil ersetzt die Teilenummer 87524600
# 007
MPN: 87524500
KOMPL. Linke Kotflügelmontage
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 87524511
KOMPL. Linke Kotflügelmontage
-Anwendbar nach Erschöpfung von 87524500-
aus £486,75
aus £486,75
Dieses Teil ersetzt die Teilenummer 87524500
# 008
MPN: 86106900
RH TRELLIS-VERBINDUNG
Ersetzung
Ersetzung
# 009
MPN: 86106800
LINKER TRELLIS-ANSCHLUSS
aus £20,69
aus £20,69
# 010
MPN: 86107300
RECHTER VORDERER HILFSRAHMEN
Ersetzung
Ersetzung
# 010
MPN: 86107311
RECHTER ECKRAHMEN
aus £392,76
aus £392,76
Dieses Teil ersetzt die Teilenummer 86107300
# 011
MPN: 86107200
LINKER VORDERER HILFSRAHMEN
Ersetzung
Ersetzung
# 011
MPN: 86107211
LINKER ECKRAHMEN
aus £375,94
aus £375,94
Dieses Teil ersetzt die Teilenummer 86107200
# 012
MPN: 86109500
RECHTE STOßSTANGE-BEFESTIGUNGSHALTERUNG
aus £85,09
aus £85,09
# 013
MPN: 86109400
Linke Stoßstangenbefestigungshalterung
aus £85,09
aus £85,09
# 014
MPN: 86549800
INTERNE SCHEINWERFER-BEFESTIGUNGSHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 86549811
INTERNE SCHEINWERFER-BEFESTIGUNGSHALTERUNG
-Anwendbar nach Erschöpfung von 86549800-
aus £74,87
aus £74,87
Dieses Teil ersetzt die Teilenummer 86549800
# 015
MPN: 86359000
AUßENRECHTE KOTFLÜGELBEFESTIGUNGSHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 015
MPN: 86359011
AUßENRECHTE KOTFLÜGELBEFESTIGUNGSHALTERUNG
-Anwendbar nach Erschöpfung von 86359000-
aus £112,34
aus £112,34
Dieses Teil ersetzt die Teilenummer 86359000
# 016
MPN: 86360000
EXTERNE LINKE KOTFLÜGELBEFESTIGUNGSHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 016
MPN: 86360011
EXTERNE LINKE KOTFLÜGELBEFESTIGUNGSHALTERUNG
-Anwendbar nach Erschöpfung von 86360000-
aus £61,79
aus £61,79
Dieses Teil ersetzt die Teilenummer 86360000 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 87345700
RECHTE HALTERUNG
aus £85,17
aus £85,17
# 018
MPN: 87345600
Linke Halterung
Ersetzung
Ersetzung
# 019
MPN: 87346300
VORDERE BEFESTIGUNGSHALTERUNG FÜR DEN RECHTEN SCHEINWERFER
aus £86,48
aus £86,48
# 020
MPN: 87346200
VORDERE BEFESTIGUNGSHALTERUNG FÜR LINKEN SCHEINWERFER
Ersetzung
Ersetzung
# 021
MPN: 86110500
EXTERNE OBERE rechte KÜHLERMONTAGEHALTERUNG
Ersetzung
Ersetzung
# 022
MPN: 86110400
EXTERNE OBERE LINKE KÜHLERMONTAGEHALTERUNG
Ersetzung
Ersetzung
# 023
MPN: 87296600
DURCHFLUSSTRENNSCHEIBE
-Th. 1 mm- -Nicht mehr im Lieferumfang enthalten-
# 023
MPN: 87296700
DURCHFLUSSTRENNSCHEIBE
-Th. 0.5 mm- -Nicht mehr im Lieferumfang enthalten-
# 024
MPN: 86766800
TRELLIS-MONTAGEHALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 024
MPN: 86766811
TRELLIS-MONTAGEHALTERUNG
-Anwendbar nach Erschöpfung von 86766800-
aus £74,87
aus £74,87
Dieses Teil ersetzt die Teilenummer 86766800
# 025
MPN: 85533700
VORDERE FIREWAND-BELÜFTUNGSKLAPPE
aus £1,20
aus £1,20
# 026
MPN: 85455800
HALTERUNG FÜR EINSTELLER
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 026
MPN: 85455811
HALTERUNG FÜR EINSTELLER
-Anwendbar nach Erschöpfung von 85455800-
aus £74,87
aus £74,87
Dieses Teil ersetzt die Teilenummer 85455800
# 027
MPN: 87295100
RECHTES UNTERWindschutzscheiben-ZIERKASTENELEMENT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 027
MPN: 87295111
RECHTES UNTERWindschutzscheiben-ZIERKASTENELEMENT
-Anwendbar nach Erschöpfung von 87295100-
aus £149,76
aus £149,76
Dieses Teil ersetzt die Teilenummer 87295100
# 028
MPN: 87295000
LINKES UNTERWindschutzscheiben-ZIERKASTENELEMENT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 028
MPN: 87295011
LINKES UNTERWindschutzscheiben-ZIERKASTENELEMENT
-Anwendbar nach Erschöpfung von 87295000-
aus £149,76
aus £149,76
Dieses Teil ersetzt die Teilenummer 87295000
# 029
MPN: 322094
KOMPL. MONTAGEHALTERUNG FÜR BREMSFLÜSSIGKEITSBEHÄLTER
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 029
MPN: 985322094
KOMPL. MONTAGEHALTERUNG FÜR BREMSFLÜSSIGKEITSBEHÄLTER
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 322094-
aus £65,15
aus £65,15
Dieses Teil ersetzt die Teilenummer 322094
