0118 - HINTEN AKTIVE AERO

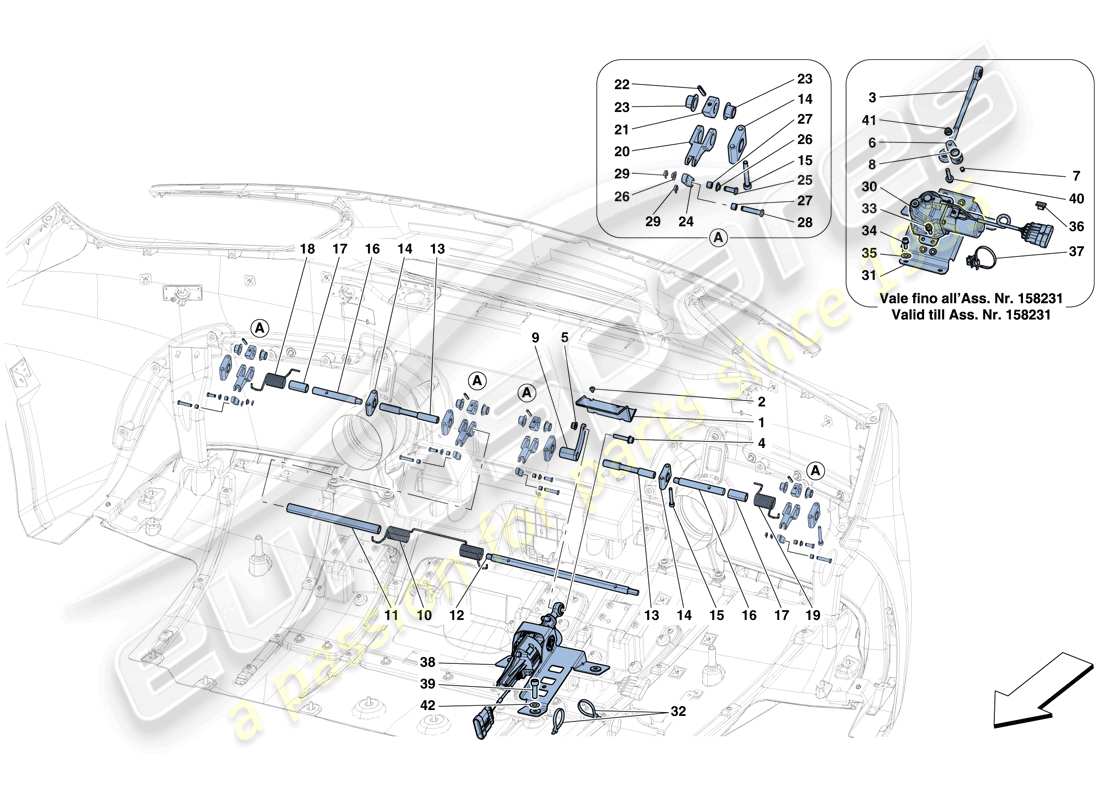

Ferrari 488 GTB (Europe) REAR ACTIVE AERO Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 309215
Hitzeschild
aus £3,49
aus £3,49
# 002
MPN: 290589
SCHRAUBEN
-M4 X 8- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 309629-
Ersetzung
Ersetzung
# 002
MPN: 309629
SCHRAUBEN
-M4 X 8-
aus £1,36
aus £1,36
Dieses Teil ersetzt die Teilenummer 290589
# 003
MPN: 85950400
SPURSTANGE
-Anwendbar bis Ass. Nr. 158231-
aus £90,20
aus £90,20
# 004
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 005
MPN: 301909
NUSS
aus £0,82
aus £0,82
# 006
MPN: 318985
ANTRIEBSHEBEL
-Anwendbar bis Ass. Nr. 158231-
aus £49,05
aus £49,05
# 006
MPN: 85710400
ANTRIEBSHEBEL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 318985-
aus £54,19
aus £54,19
# 007
MPN: 301918
GEWINDESTIFT
-Anwendbar bis Ass. Nr. 158231-
aus £0,47
aus £0,47
# 008
MPN: 14453181
Dichtung
-Anwendbar bis Ass. Nr. 158231-
aus £0,61
aus £0,61
# 009
MPN: 318983
Wellenantriebshebel
-Anwendbar nach Erschöpfung von 85710200-
aus £21,58
aus £21,58
Dieses Teil ersetzt die Teilenummer 85710200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 85710200
Wellenantriebshebel
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 85709000
ZENTRUM-RÜCKHOLFEDER
aus £9,21
aus £9,21
# 011
MPN: 85709300
ZENTRALER ABSTANDSHALTER
aus £4,98
aus £4,98
# 012
MPN: 85708700
MITTLERER WELLENABSCHNITT
aus £36,01
aus £36,01
# 013
MPN: 329318
FLEXIBLER SCHAFT
-Anwendbar nach Erschöpfung von 85709900-
aus £45,53
aus £45,53
Dieses Teil ersetzt die Teilenummer 85709900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 85709900
FLEXIBLER SCHAFT
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 014
MPN: 85708900
Wellenmontage
aus £6,16
aus £6,16
# 015
MPN: 301785
SCHRAUBEN
-M6 X 20-
aus £0,26
aus £0,26
# 015
MPN: 301785
SCHRAUBEN
-M6 X 20- – Anwendbar ab Ass. Nr. 3}
aus £0,26
aus £0,26
# 016
MPN: 85708800
SEITLICHER ACHSENABSCHNITT
aus £18,17
aus £18,17
# 017
MPN: 85709400
SEITLICHER ABSTANDSHALTER
aus £2,38
aus £2,38
# 018
MPN: 310109
RECHTE RÜCKGABEFEDER
aus £4,91
aus £4,91
# 019
MPN: 310110
Linke Rückholfeder
aus £4,91
aus £4,91
# 020
MPN: 318981
VERBINDUNG DES LUKE-STELLANTRIEBS
aus £24,28
aus £24,28
# 020
MPN: 85709500
VERBINDUNG DES LUKE-STELLANTRIEBS
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 318981-
aus £61,62
aus £61,62
# 021
MPN: 328330
STEUERCAM
aus £1,35
aus £1,35
# 021
MPN: 85709800
STEUERCAM
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 328330-
aus £64,95
aus £64,95
# 022
MPN: 85711800
ANTRIEBSSTIFT
aus £0,39
aus £0,39
# 023
MPN: 85711700
BUCHSE
aus £1,66
aus £1,66
# 024
MPN: 85709700
SEITLICHER LINK
aus £12,25
aus £12,25
# 025
MPN: 306757
STIFT
aus £3,78
aus £3,78
# 026
MPN: 85711900
BUCHSE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87804600-
Ersetzung
Ersetzung
# 026
MPN: 87804600
BUCHSE
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 85711900
# 027
MPN: 85712200
BUCHSE FÜR VERBINDUNGSSTIFT
aus £0,86
aus £0,86
# 028
MPN: 85712100
UNTERE LENKERSTIFTE
aus £4,69
aus £4,69
# 029
MPN: 306350
SICHERHEITSCLIP
aus £0,74
aus £0,74
# 030
MPN: 318998
ELEKTRISCHER STELLANTRIEB
-Anwendbar bis Ass. Nr. 158231-
aus £846,48
aus £846,48
# 031
MPN: 85837700
ANTRIEBSHALTERUNG
-Anwendbar bis Ass. Nr. 158231-
aus £22,46
aus £22,46
# 032
MPN: 10815787
RINGKLEMME
aus £0,54
aus £0,54
# 033
MPN: 231618
SCHRAUBEN
-M6 X 20- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
# 034
MPN: 231616
SCHRAUBEN
-M6 X 14- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 035
MPN: 13579221
Scheibe
-Anwendbar bis Ass. Nr. 158231-
aus £0,47
aus £0,47
# 036
MPN: 204781
BEFESTIGUNGSCLIP
-Anwendbar bis Ass. Nr. 158231-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12486580 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 255869
WINKELCLIP
-Anwendbar bis Ass. Nr. 158231-
aus £1,02
aus £1,02
# 038
MPN: 748053
ANTRIEB KOMPL. MIT HALTERUNG
-Anwendbar ab Ass. Nr. 158232-
aus £392,11
aus £392,11
# 039
MPN: 14305324
SCHRAUBEN
-M6 X 20- – Anwendbar ab Ass. Nr. 3}
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 040
MPN: 231621
SCHRAUBEN
-M6 X 30- – Anwendbar bis Ass. Nr. 3}
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 041
MPN: 301909
NUSS
-Anwendbar bis Ass. Nr. 158231-
aus £0,82
aus £0,82
# 042
MPN: 12643701
Scheibe
-Anwendbar ab Ass. Nr. 158232-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-0119.webp "FERRARI 488 GTB (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 488 GTB (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 488 GTB (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 488 GTB (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 488 GTB (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 488 GTB (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 488 GTB (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 488 GTB (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 488 GTB (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 488 GTB (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 488 GTB (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 488 GTB (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 488 GTB (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 488 GTB (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 488 GTB (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 488 GTB (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 488 GTB (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 488 GTB (EUROPE) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 488 GTB (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 488 GTB (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 488 GTB (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 488 GTB (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 488 GTB (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 488 GTB (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 488 GTB (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 488 GTB (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 488 GTB (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 488 GTB (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 488 GTB (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 488 GTB (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 488 GTB (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 488 GTB (EUROPE) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 488 GTB (EUROPE) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 488 GTB (EUROPE) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 488 GTB (EUROPE) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 488 GTB (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 488 GTB (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 488 GTB (EUROPE) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 488 GTB (EUROPE) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 488 GTB (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 488 GTB (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 488 GTB (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 488 GTB (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 488 GTB (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 488 GTB (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 488 GTB (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 488 GTB (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 488 GTB (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 488 GTB (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 488 GTB (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 488 GTB (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 488 GTB (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 488 GTB (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 488 GTB (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 488 GTB (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 488 GTB (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 488 GTB (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 488 GTB (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 488 GTB (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 488 GTB (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 488 GTB (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 488 GTB (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 488 GTB (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 488 GTB (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 488 GTB (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 488 GTB (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 488 GTB (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 488 GTB (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 488 GTB (EUROPE) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 488 GTB (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 488 GTB (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 488 GTB (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 488 GTB (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 488 GTB (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
