0124 - Armaturenbrett – Unterkonstruktion

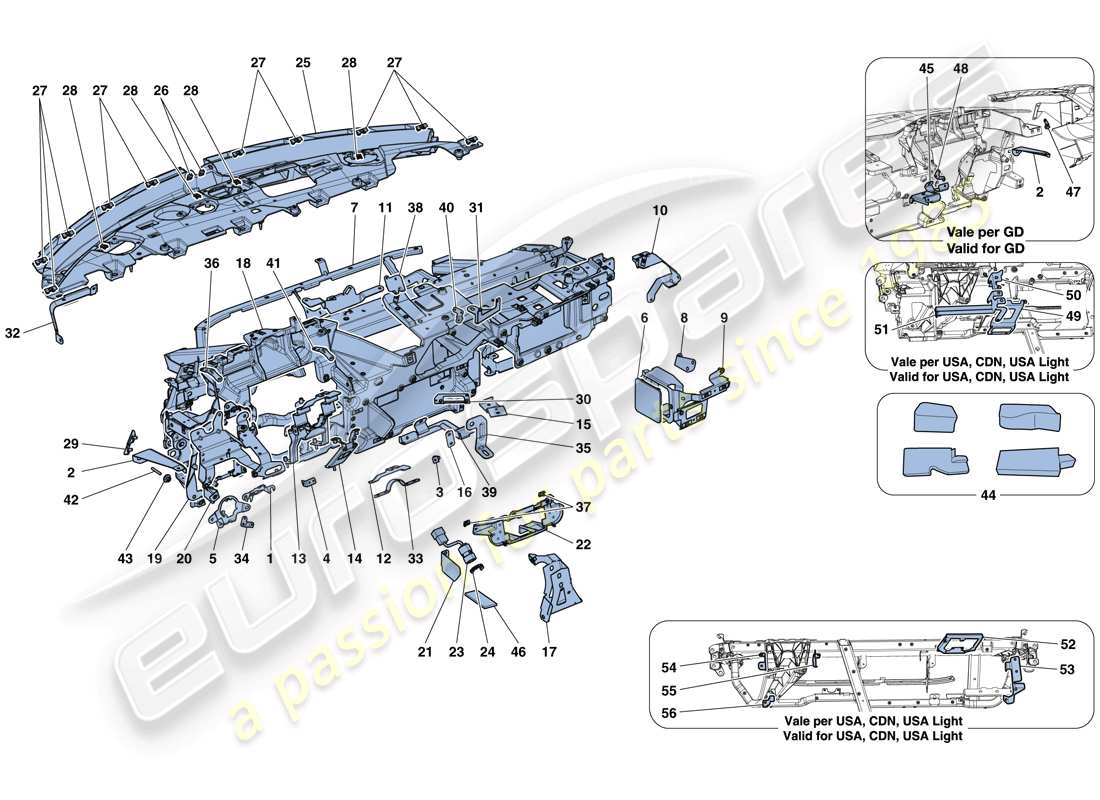

Ferrari 488 GTB (Europe) DASHBOARD - SUBSTRUCTURE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 83739700
KNOPFVERSCHLUSSHALTERUNG
aus £9,65
aus £9,65
Dieses Teil ersetzt die Teilenummer 81969000 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 87541900
MONTAGEHALTERUNG FÜR LICHTSTEUER-ZIERLEISTENVERBINDER
-Nicht für GD-
aus £21,09
aus £21,09
# 002
MPN: 87542100
MONTAGEHALTERUNG FÜR LICHTSTEUER-ZIERLEISTENVERBINDER
-Gilt für GD-
aus £21,91
aus £21,91
# 003
MPN: 87224100
BEFESTIGUNGSHALTERUNG DER OBEREN VERKLEIDUNG RECHTS
aus £5,39
aus £5,39
# 004
MPN: 87224200
LINKE OBERE VERKLEIDUNGSBEFESTIGUNGSHALTERUNG
aus £4,13
aus £4,13
# 005
MPN: 86181600
LICHTSTEUERHALTERUNG
-Nicht für GD-
aus £14,03
aus £14,03
# 005
MPN: 87165200
LICHTSTEUERHALTERUNG
-Gilt für GD-
aus £26,48
aus £26,48
# 006
MPN: 86185400
MULTIRELAY-LUKE
aus £16,33
aus £16,33
# 007
MPN: 86180600
Armaturenbrett-Querträger
-Für Russland: -gilt nicht für das ERA GLONASS-System- -Nicht für USA, CDN, GD, USA LIGHT-
aus £1.427,19
aus £1.427,19
# 007
MPN: 87016400
Armaturenbrett-Querträger
-Gilt für GD-
aus £970,00
aus £970,00
# 007
MPN: 87475100
Armaturenbrett-Querträger
-Anwendbar für USA, CDN, USA LIGHT-
aus £1.480,65
aus £1.480,65
# 007
MPN: 88914300
Armaturenbrett-Querträger
-Gilt für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Gilt für das ERA GLONASS-System-
aus £1.414,52
aus £1.414,52
# 008
MPN: 87115700
MULTIRELAIS-ANSCHLUSSHALTERUNG
-Nicht für CDN, GD, USA LIGHT-
aus £10,78
aus £10,78
# 008
MPN: 87115900
MULTIRELAIS-ANSCHLUSSHALTER
-Gilt für GD-
aus £10,78
aus £10,78
# 009
MPN: 809721
MONTAGEHALTERUNG FÜR MULTIRELAIS
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 87036200-
aus £122,50
aus £122,50
Dieses Teil ersetzt die Teilenummer 87036200
# 009
MPN: 86174100
MULTIRELAY-BEFESTIGUNGSHALTERUNG
-Nicht für GD-
aus £122,61
aus £122,61
# 009
MPN: 87036200
MONTAGEHALTERUNG FÜR MULTIRELAIS
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 87037100
LINKE SEITE VERLÄNGERUNGSHALTERUNG FÜR UNTERE UNTERSTRUKTUR
-Gilt für GD-
aus £48,25
aus £48,25
# 010
MPN: 87269900
VERLÄNGERUNGSHALTER FÜR UNTERSTRUKTUR, RECHTE SEITE
-Nicht für GD-
aus £38,26
aus £38,26
# 011
MPN: 86834800
MITTLERER VERSTÄRKUNGSHALTER FÜR UNTERSTRUKTUR
-Nicht für GD-
aus £29,92
aus £29,92
# 011
MPN: 87401300
ZENTRALE VERSTÄRKUNGSHALTERUNG FÜR DIE UNTERE UNTERSTRUKTUR
-Gilt für GD-
aus £41,21
aus £41,21
# 012
MPN: 86431700
OBERE LENKSÄULENVERKLEIDUNGSHALTERUNG
-Gilt für elektrische Lenksäule-
aus £7,04
aus £7,04
# 013
MPN: 86749100
UNTERE HALTERUNG FÜR LENKSÄULENVERKLEIDUNG
-Gilt für mechanische Lenksäule-
aus £35,31
aus £35,31
Dieses Teil ersetzt die Teilenummer 86431800
# 014
MPN: 86592000
UNTERE HALTERUNG FÜR LENKSÄULENVERKLEIDUNG
-Gilt für elektrische Lenksäule-
aus £27,85
aus £27,85
# 015
MPN: 86176600
MONTAGEHALTERUNG FÜR TELEMETRIESYSTEM-SPLITTER
-Version mit Telemetrie und/oder Apple Car Play- -Nicht für GD-
aus £21,57
aus £21,57
# 015
MPN: 87036800
MONTAGEHALTERUNG FÜR TELEMETRIESYSTEM-SPLITTER
-Version mit Telemetrie und/oder Apple Car Play- -Gilt für GD-
aus £21,57
aus £21,57
# 016
MPN: 85441400
PLATTE
aus £2,88
aus £2,88
# 017
MPN: 86168500
STÜTZBEFESTIGUNGSHALTERUNG
-Nicht für GD-
aus £55,03
aus £55,03
# 017
MPN: 87022600
STÜTZBEFESTIGUNGSHALTERUNG
-Gilt für GD-
aus £30,27
aus £30,27
# 018
MPN: 86168100
KOMPL. UNTERES ARMATURENBRETT
-Für Russland: -gilt nicht für das ERA GLONASS-System- -Nicht für GD-
aus £891,13
aus £891,13
# 018
MPN: 87039600
KOMPL. UNTERES ARMATURENBRETT
-Gilt für GD-
aus £891,13
aus £891,13
# 018
MPN: 89130900
KOMPL. UNTERES ARMATURENBRETT
-Gilt für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Gilt für das ERA GLONASS-System-
aus £728,28
aus £728,28
# 019
MPN: 82512900
KOMPL. KÖRPER COMPUTERHALTERUNG
-Nicht für USA, CDN, GD, USA LIGHT- -Anwendbar nach Erschöpfung von 82562100-
aus £55,09
aus £55,09
# 019
MPN: 82562100
KÖRPER COMPUTERHALTERUNG
-Nicht für USA, CDN, GD, USA LIGHT- -Gilt bis zur Erschöpfung-
aus £111,37
aus £111,37
# 019
MPN: 82785500
KOMPL. KÖRPER COMPUTERHALTERUNG
-Gilt für GD-
aus £90,20
aus £90,20
# 019
MPN: 87274700
KOMPL. KÖRPER COMPUTERHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £78,47
aus £78,47
# 020
MPN: 87541800
HALTERUNG FÜR LICHTSTEUERVERKLEIDUNG
-Nicht für GD-
aus £97,98
aus £97,98
# 020
MPN: 87542000
MONTAGEHALTERUNG FÜR LICHTSTEUERVERKLEIDUNG
-Gilt für GD-
aus £97,98
aus £97,98
# 021
MPN: 86939600
ABSCHIRMHALTERUNG DES TEMPERATURSENSORS
-Nicht für GD-
aus £12,27
aus £12,27
# 022
MPN: 86167300
A/C-PANEL-BEFESTIGUNGS-RÜCKPLATTE
-Nicht für GD-
aus £6,87
aus £6,87
# 022
MPN: 87026200
A/C-PANEL-BEFESTIGUNGS-RÜCKPLATTE
-Gilt für GD-
aus £3,78
aus £3,78
# 023
MPN: 236847
TEMPERATURSENSOR
aus £45,46
aus £45,46
# 024
MPN: 80964300
TEMPERATURSENSORHALTERUNG
aus £3,25
aus £3,25
# 025
MPN: 87030000
UNTERSTRUKTUR DES ARMATURENBRETTS VORNE
-Gilt für GD-
aus £410,01
aus £410,01
# 025
MPN: 87408800
UNTERSTRUKTUR DES VORDEREN ARMATURENBRETTS
-Nicht für GD-
aus £410,01
aus £410,01
# 026
MPN: 14188971
Halterung
aus £1,11
aus £1,11
# 026
MPN: 14368371
CLIP FÜR SCHRAUBE
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 14188971-
# 027
MPN: 68700200
CLIP
aus £2,11
aus £2,11
# 028
MPN: 67278400
Halterung
aus £1,11
aus £1,11
# 029
MPN: 86176800
MONTAGEHALTERUNG FÜR DIE LÜFTUNGSSTEUERUNG AUF DER LINKEN FAHRERSEITE
aus £12,27
aus £12,27
# 030
MPN: 86572800
MONTAGEHALTERUNG FÜR DIE LÜFTUNGSSTEUERUNG AUF DER RECHTEN FAHRERSEITE
aus £12,27
aus £12,27
# 031
MPN: 86835000
FASCIA-VERSTÄRKUNGSHALTERUNG AM LINKEN BEIFAHRERSEIGENEN SATELLITEN
-Nicht für GD-
aus £21,57
aus £21,57
# 031
MPN: 87022500
BANDVERSTÄRKUNGSHALTERUNG AM LINKEN PASSAGIERSATELLITEN
-Gilt für GD-
aus £21,57
aus £21,57
# 032
MPN: 87035800
RECHTE UNTERE UNTERSTRUKTUR-BEFESTIGUNGSHALTERUNG
-Gilt für GD-
aus £31,92
aus £31,92
# 032
MPN: 87260100
LINKE UNTERSTRUKTUR-BEFESTIGUNGSHALTERUNG
-Nicht für GD-
aus £18,15
aus £18,15
# 033
MPN: 86431600
OBERE HALTERUNG FÜR UNTERE LENKSÄULENVERKLEIDUNG
aus £8,38
aus £8,38
# 034
MPN: 87224400
HALTERUNGSBEFESTIGUNGSGUSS AN DER LINKEN OBEREN VERKLEIDUNG
-Nicht für GD-
aus £12,27
aus £12,27
# 034
MPN: 87372000
LINKE OBERE VERKLEIDUNGSGUSSBEFESTIGUNGSHALTERUNG
-Gilt für GD-
aus £12,27
aus £12,27
# 035
MPN: 81528800
Halterung
aus £6,08
aus £6,08
# 036
MPN: 87225900
BEFESTIGUNGSGUSS DER OBEREN HALTERUNG AN DER LINKEN OBEREN VERKLEIDUNG
-Nicht für GD-
aus £11,88
aus £11,88
# 037
MPN: 67278400
Halterung
aus £1,11
aus £1,11
# 038
MPN: 86174800
HALTER-BEFESTIGUNGSZIERLEISTE AN DER UNTERKONSTRUKTION
-Nicht für GD-
aus £13,24
aus £13,24
# 038
MPN: 87022700
BEFESTIGUNGSHALTERUNG FÜR UNTERSTRUKTURVERKLEIDUNG LINKS
-Gilt für GD-
aus £13,24
aus £13,24
# 039
MPN: 86859900
HALTERUNG DER OBERE VERKLEIDUNG LINKS
-Gilt für GD-
aus £36,78
aus £36,78
# 039
MPN: 87413000
RECHTE MONTAGEHALTERUNG DER OBEREN VERKLEIDUNG
-Nicht für GD-
aus £36,78
aus £36,78
# 040
MPN: 86701900
BEFESTIGUNGSHALTERUNG DER OBEREN VERKLEIDUNG RECHTS
-Nicht für GD-
aus £14,10
aus £14,10
# 041
MPN: 86787600
OBERE GUSSBEFESTIGUNGSHALTERUNG
-Nicht für GD-
aus £11,88
aus £11,88
# 042
MPN: 13541334
STEHBOLZEN
aus £0,54
aus £0,54
# 043
MPN: 14039614
NUSS
aus £0,54
aus £0,54
# 044
MPN: 82912600
PULER IM AUFBAU
-400 X 170 X 60- – Gilt für GD –
aus £45,46
aus £45,46
# 044
MPN: 82913000
INNERES DASH PULER
-230 X 120 X 60- – Gilt für GD –
aus £13,65
aus £13,65
# 044
MPN: 82913100
INNERES DASH PULER
-160 X 120 X 60- – Gilt für GD –
aus £10,61
aus £10,61
# 044
MPN: 82967100
PULER IM AUFBAU
-360 X 120 X 60- – Gilt für GD –
aus £18,20
aus £18,20
# 045
MPN: 87023600
HALTERUNG DER OBERE VERKLEIDUNG LINKS
-Gilt für GD-
aus £55,91
aus £55,91
# 046
MPN: 179309
KLEBESCHAUM
-100 x 50 mm-
aus £2,20
aus £2,20
# 047
MPN: 87204500
BEFESTIGUNGSHALTERUNG DER OBEREN VERKLEIDUNG RECHTS
-Gilt für GD-
aus £12,27
aus £12,27
# 048
MPN: 87259400
LINKE OBERE VERKLEIDUNGSBEFESTIGUNGSHALTERUNG
-Gilt für GD-
aus £12,27
aus £12,27
# 049
MPN: 87462700
RECHTE UNTERE KNIESCHUTZHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £37,28
aus £37,28
# 050
MPN: 87272100
RECHTE KNIESCHUTZHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £33,83
aus £33,83
# 051
MPN: 87272000
VERSTÄRKUNGSQUERSTÜCK
-Anwendbar für USA, CDN, USA LIGHT-
aus £38,75
aus £38,75
# 052
MPN: 792323
AIRBAG-VERSTÄRKUNGSHALTERUNG
-Anwendbar für Airbag 89207500- -Anwendbar für USA, CDN, USA LIGHT-
aus £59,39
aus £59,39
Dieses Teil ersetzt die Teilenummer 87464600
# 052
MPN: 87464600
AIRBAG-VERSTÄRKUNGSHALTERUNG
-Gilt für Airbag 69753600- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 792323-
Ersetzung
Ersetzung
# 053
MPN: 87459100
SEITLICHE HANDSCHUHFACHVERSTÄRKUNGSHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £41,21
aus £41,21
# 054
MPN: 87459700
LINKE FAHRERHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £15,21
aus £15,21
# 055
MPN: 87459400
RECHTE FAHRERHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £24,03
aus £24,03
# 056
MPN: 87459800
LINKE UNTERE FAHRERHALTERUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £16,92
aus £16,92
-part-diagram-0125.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT – AUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 488 GTB (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 488 GTB (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 488 GTB (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 488 GTB (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 488 GTB (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 488 GTB (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 488 GTB (EUROPE) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 488 GTB (EUROPE) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 488 GTB (EUROPE) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 488 GTB (EUROPE) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 488 GTB (EUROPE) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 488 GTB (EUROPE) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 488 GTB (EUROPE) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 488 GTB (EUROPE) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 488 GTB (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 488 GTB (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 488 GTB (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 488 GTB (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 488 GTB (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 488 GTB (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 488 GTB (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 488 GTB (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 488 GTB (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 488 GTB (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 488 GTB (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 488 GTB (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 488 GTB (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 488 GTB (EUROPE) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 488 GTB (EUROPE) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 488 GTB (EUROPE) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 488 GTB (EUROPE) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 488 GTB (EUROPE) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 488 GTB (EUROPE) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 488 GTB (EUROPE) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 488 GTB (EUROPE) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 488 GTB (EUROPE) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 488 GTB (EUROPE) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 488 GTB (EUROPE) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 488 GTB (EUROPE) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 488 GTB (EUROPE) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 488 GTB (EUROPE) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 488 GTB (EUROPE) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 488 GTB (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 488 GTB (EUROPE) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 488 GTB (EUROPE) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 488 GTB (EUROPE) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 488 GTB (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 488 GTB (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 488 GTB (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 488 GTB (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 488 GTB (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 488 GTB (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 488 GTB (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 488 GTB (EUROPE) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 488 GTB (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 488 GTB (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 488 GTB (EUROPE) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 488 GTB (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 488 GTB (EUROPE) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 488 GTB (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 488 GTB (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 488 GTB (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 488 GTB (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 488 GTB (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 488 GTB (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 488 GTB (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 488 GTB (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 488 GTB (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 488 GTB (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 488 GTB (EUROPE) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 488 GTB (EUROPE) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 488 GTB (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 488 GTB (EUROPE) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 488 GTB (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 488 GTB (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 488 GTB (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 488 GTB (EUROPE) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 488 GTB (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 488 GTB (EUROPE) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 488 GTB (EUROPE) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 488 GTB (EUROPE) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 488 GTB (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
