0001 - KURBELGEHÄUSE

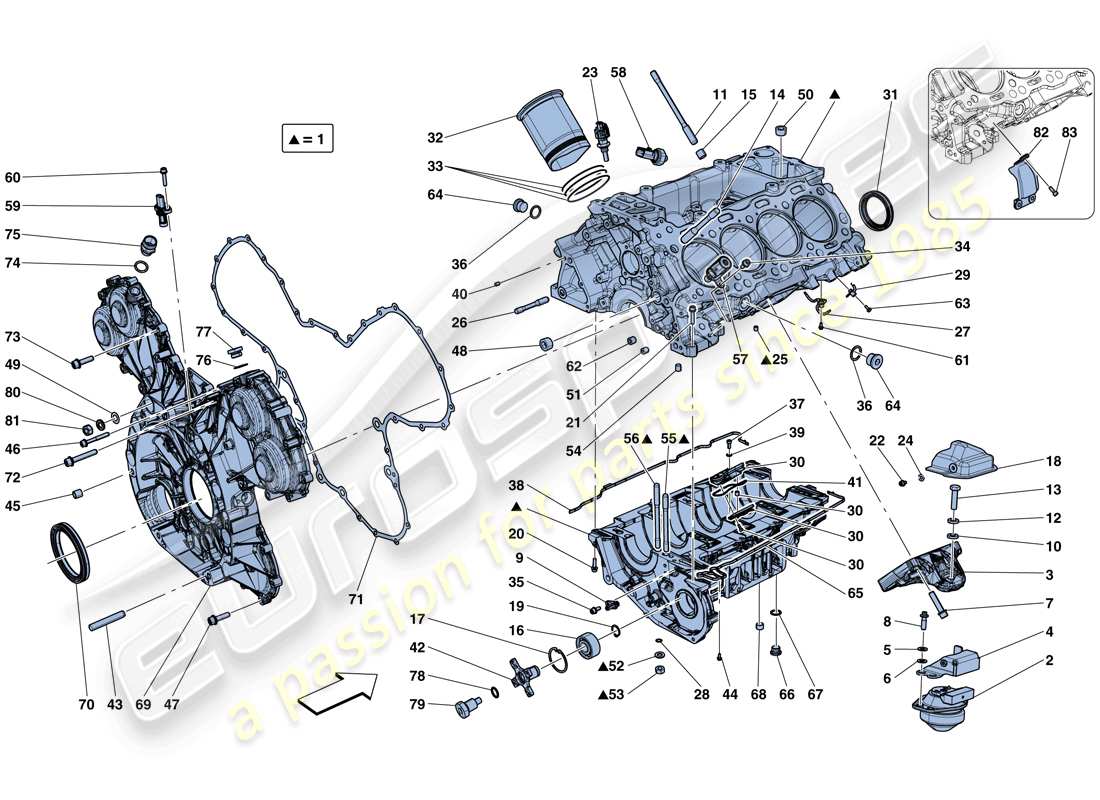

Ferrari 488 GTB (RHD) CRANKCASE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 319256
KURBELGEHÄUSE-UNTERE KURBELGEHÄUSESCHALE-BAUGRUPPE
-Gültig bis Motornummer 338904- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 339292-
Ersetzung
Ersetzung
# 001
MPN: 339292
KURBELGEHÄUSE-UNTERE KURBELGEHÄUSESCHALE-BAUGRUPPE
aus £2.757,49
aus £2.757,49
Dieses Teil ersetzt die Teilenummer 319256
# 002
MPN: 312805
RECHTE BUCHSE
aus £129,52
aus £129,52
# 002
MPN: 312806
Linker Stecker
aus £129,52
aus £129,52
# 003
MPN: 324057
Motorstrebe
aus £131,10
aus £131,10
# 004
MPN: 263593
RECHTE BUSH-FEDERBEGRENZUNGSHALTERUNG
aus £31,72
aus £31,72
Dieses Teil ersetzt die Teilenummer 262226 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 263594
LINKE BUSH-FEDERBEGRENZUNGSHALTERUNG
aus £31,72
aus £31,72
Dieses Teil ersetzt die Teilenummer 262228 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 127497
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 290127
SCHRAUBEN
aus £11,76
aus £11,76
Dieses Teil ersetzt die Teilenummer 308266
# 007
MPN: 308266
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 290127-
Ersetzung
Ersetzung
# 008
MPN: 243841
SCHRAUBEN
aus £0,82
aus £0,82
# 009
MPN: 317217
KETTENKÜHLDÜSENBAUGRUPPE
aus £30,67
aus £30,67
# 010
MPN: 10738021
Scheibe
aus £0,69
aus £0,69
# 011
MPN: 270464
STEHBOLZEN
aus £16,92
aus £16,92
# 012
MPN: 127498
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 106854
# 013
MPN: 11599534
SCHRAUBEN
aus £1,08
aus £1,08
# 014
MPN: 271564
STEHBOLZEN
aus £15,34
aus £15,34
# 015
MPN: 185360
AUSRICHTUNGSDÜBEL
aus £1,43
aus £1,43
# 016
MPN: 247049
LAGER
aus £29,28
aus £29,28
# 017
MPN: 11060276
SEEGER-RING
aus £0,53
aus £0,53
# 018
MPN: 304792
SCHILD
aus £17,30
aus £17,30
# 019
MPN: 11066876
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11066875
# 020
MPN: 231620
SCHRAUBEN
-M6 X 25-
aus £0,47
aus £0,47
# 021
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 022
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,47
aus £0,47
# 023
MPN: 180137
TEMPERATURSENSOR
aus £8,12
aus £8,12
# 024
MPN: 12644404
Scheibe
aus £0,70
aus £0,70
# 025
MPN: 312059
AUSRICHTUNGSDÜBEL
aus £0,65
aus £0,65
# 026
MPN: 278120
STEHBOLZEN
aus £12,92
aus £12,92
# 027
MPN: 298858
KOLBENKÜHLDÜSENBAUGRUPPE
aus £12,78
aus £12,78
# 028
MPN: 134705
Dichtung
aus £0,47
aus £0,47
# 029
MPN: 298859
KOLBENKÜHLDÜSENBAUGRUPPE
aus £15,98
aus £15,98
# 030
MPN: 312836
VOLLSTÄNDIGER VENTILHALTER
aus £174,63
aus £174,63
# 031
MPN: 271598
Dichtung
aus £20,56
aus £20,56
# 032
MPN: 271810
ZYLINDERHÜLSE
aus £91,69
aus £91,69
# 033
MPN: 294153
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £1,75
aus £1,75
# 034
MPN: 233600
SCHRAUBEN
-M6 X 12-
aus £0,47
aus £0,47
# 035
MPN: 282392
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
# 036
MPN: 10263460
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 037
MPN: 13026924
SCHRAUBEN
aus £0,47
aus £0,47
# 038
MPN: 296397
Dichtung
-Kommt auch mit Motordichtsatz- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 339289-
aus £34,95
aus £34,95
# 038
MPN: 339289
Dichtung
-Im Lieferumfang ist auch ein Motordichtungssatz enthalten. - Kontaktieren Sie fgt-sathelpdesk@Ferrari.com für entsprechende Installationsanweisungen.
aus £29,80
aus £29,80
Dieses Teil ersetzt die Teilenummer 296397
# 039
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 311001
AUSRICHTUNGSDÜBEL
aus £1,59
aus £1,59
# 041
MPN: 103994
Dichtung
aus £3,50
aus £3,50
# 042
MPN: 304697
ANTRIEBSGELENK
aus £92,01
aus £92,01
# 043
MPN: 13546734
STEHBOLZEN
aus £0,70
aus £0,70
# 044
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 045
MPN: 100052
AUSRICHTUNGSDÜBEL
aus £1,13
aus £1,13
# 046
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 046
MPN: 231623
SCHRAUBEN
-M6 X 40-
aus £0,54
aus £0,54
# 046
MPN: 231624
SCHRAUBEN
-M6 X 45-
aus £0,47
aus £0,47
# 047
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 048
MPN: 282753
ABDECKUNG
aus £3,71
aus £3,71
Dieses Teil ersetzt die Teilenummer 302154
# 049
MPN: 281725
Dichtung
-Anwendbar bis Motornummer 297220-
aus £0,67
aus £0,67
# 049
MPN: 323886
Scheibe MIT GUMMIBESCHICHTUNG
-Anwendbar ab Motor Nr. 297221-
aus £6,68
aus £6,68
# 050
MPN: 282753
ABDECKUNG
aus £3,71
aus £3,71
Dieses Teil ersetzt die Teilenummer 302154
# 051
MPN: 282755
DECKEL
aus £1,13
aus £1,13
# 052
MPN: 178348
Scheibe
aus £0,47
aus £0,47
# 053
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 282755
DECKEL
aus £1,13
aus £1,13
# 055
MPN: 270465
STEHBOLZEN
aus £12,88
aus £12,88
# 056
MPN: 270466
STEHBOLZEN
aus £14,35
aus £14,35
# 057
MPN: 269972
ÖLDRUCK-MAGNETVENTIL
aus £109,92
aus £109,92
# 058
MPN: 318371
ÖLDRUCKSENSOR
-Anwendbar bis Ass. Nr. 154855- -Gültig bis zur Erschöpfung-
aus £48,22
aus £48,22
Dieses Teil ersetzt die Teilenummer 276205
# 058
MPN: 328660
ÖLDRUCKSENSOR
-Anwendbar ab Ass. Nr. 154856- – Anwendbar nach Erschöpfung von 318371-
aus £30,11
aus £30,11
Dieses Teil ersetzt die Teilenummer 318371
# 059
MPN: 287273
Drehzahlsensor
aus £34,56
aus £34,56
# 060
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 061
MPN: 315493
SCHRAUBEN
aus £0,61
aus £0,61
Dieses Teil ersetzt die Teilenummer 300499
# 062
MPN: 291078
ABDECKUNG
aus £1,37
aus £1,37
# 063
MPN: 315493
SCHRAUBEN
aus £0,61
aus £0,61
Dieses Teil ersetzt die Teilenummer 300499
# 064
MPN: 307477
ABDECKUNG
aus £2,07
aus £2,07
# 065
MPN: 310839
Dichtung
-Kommt auch mit Motordichtsatz- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 339287-
Ersetzung
Ersetzung
# 065
MPN: 339287
Dichtung
-Im Lieferumfang ist auch ein Motordichtungssatz enthalten. - Kontaktieren Sie fgt-sathelpdesk@Ferrari.com für entsprechende Installationsanweisungen.
aus £16,10
aus £16,10
Dieses Teil ersetzt die Teilenummer 310839
# 066
MPN: 306145
ABDECKUNG
aus £5,35
aus £5,35
# 067
MPN: 10259960
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
# 068
MPN: 164400
GEWINDESTECKER
aus £1,86
aus £1,86
Dieses Teil ersetzt die Teilenummer 194490
# 069
MPN: 316665
HINTERE STEUERUNGSABDECKUNG
-Anwendbar bis Motornummer 297220- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 069
MPN: 321237
HINTERE STEUERUNGSABDECKUNG
-Gültig ab Motor Nr. 297221 bis Motor Nr. 322608- -Gültig nach Erschöpfung von 316665- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 330563-
aus £851,87
aus £851,87
Dieses Teil ersetzt die Teilenummer 316665
# 069
MPN: 330563
HINTERE STEUERUNGSABDECKUNG
-Für Fahrzeuge bis Motornummer 297220 zusätzlich Kurbelgehäusedichtung 313188 Bestellnr. 71, gummierte Scheibe 323886 Ref.49, rechte Kopfdichtung 319511 Tab.3 Ref.25 und linke Kopfdichtung 319512 Tab.4 Ref.22- -Anwendbar ab Motor Nr. 322609-
aus £719,53
aus £719,53
# 070
MPN: 240214
Dichtung
aus £34,00
aus £34,00
Dieses Teil ersetzt die Teilenummer 239417
# 071
MPN: 313188
KURBELGEHÄUSEDICHTUNG
-Anwendbar bis Motornummer 297220-
aus £332,17
aus £332,17
# 071
MPN: 323467
KURBELGEHÄUSEDICHTUNG
-Anwendbar ab Motor Nr. 297221-
aus £122,84
aus £122,84
# 072
MPN: 285494
SCHRAUBEN
-M8 X 50-
aus £0,57
aus £0,57
# 073
MPN: 231629
SCHRAUBEN
-M8 X 30-
aus £0,47
aus £0,47
# 074
MPN: 10263160
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 92930
# 075
MPN: 309101
VERBINDER
aus £11,38
aus £11,38
# 076
MPN: 10263160
Dichtung
-Anwendbar bis Motornummer 322608-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 92930
# 077
MPN: 10300811
GEWINDESTECKER
-Anwendbar bis Motornummer 322608-
Ersetzung
Ersetzung
# 078
MPN: 302618
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,67
aus £0,67
# 079
MPN: 307936
ABDECKUNG
aus £11,31
aus £11,31
# 080
MPN: 178348
Scheibe
aus £0,47
aus £0,47
# 081
MPN: 133988
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12164711 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 082
MPN: 314461
MAGNETVENTIL-HITZESCHILD
aus £26,39
aus £26,39
# 083
MPN: 248334
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
