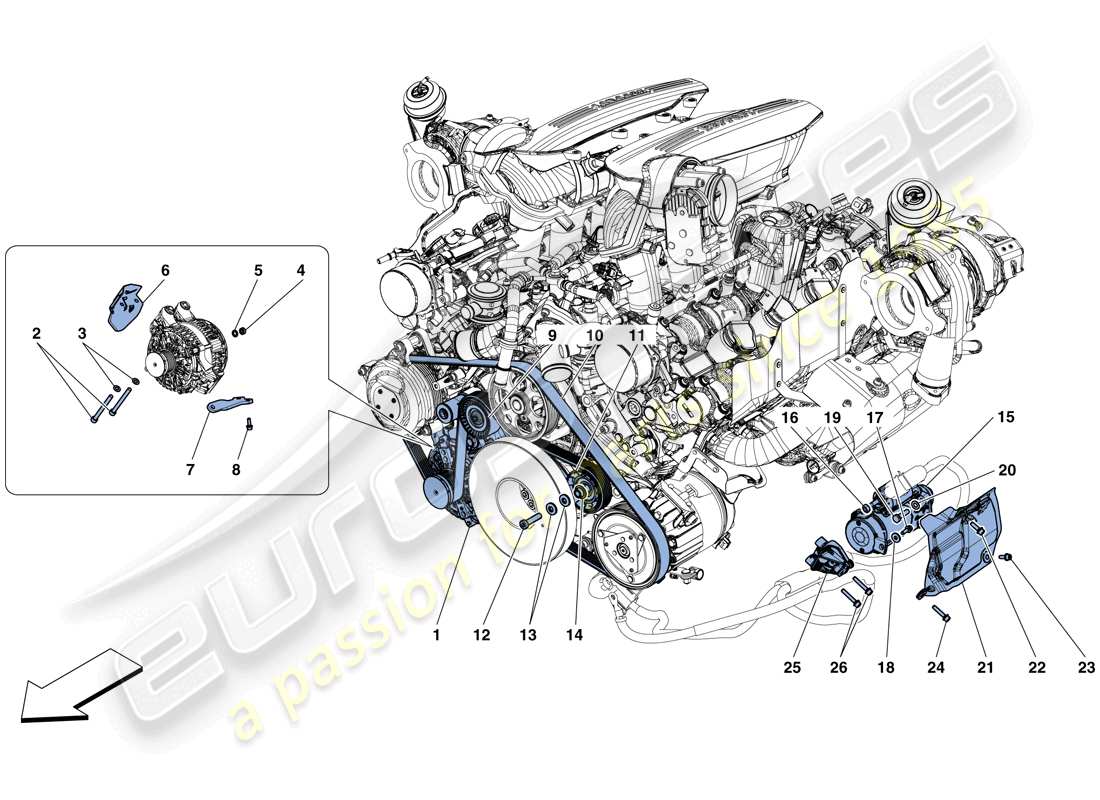

0046 - LICHTMASCHINE – ANLASSERMOTOR
Ferrari 488 GTB (RHD) ALTERNATOR - STARTER MOTOR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 309645
LICHTMASCHINE SC5
aus £337,50
aus £337,50
Dieses Teil ersetzt die Teilenummer 329503 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 14359524
SCHRAUBEN
-M8 X 80-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14359521
# 003
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 004
MPN: 16102314
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16102311 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 311598
LICHTMASCHINENSCHILD
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325525-
aus £22,67
aus £22,67
Dieses Teil ersetzt die Teilenummer 284592 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 325525
LICHTMASCHINENSCHILD
aus £20,80
aus £20,80
# 007
MPN: 319834
LICHTMASCHINE-HALTERUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 325145-
Ersetzung
Ersetzung
# 007
MPN: 325145
LICHTMASCHINE-HALTERUNG
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 319834
# 007
MPN: 826428
LICHTMASCHINE-HALTERUNG
-Anwendbar nach Erschöpfung von 325145-
aus £10,82
aus £10,82
Dieses Teil ersetzt die Teilenummer 325145 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 009
MPN: 281995
LINEARSPANNER KOMPL. MIT SCHRAUBEN
aus £356,94
aus £356,94
# 010
MPN: 291236
GÜRTEL
aus £34,04
aus £34,04
# 011
MPN: 238590
MULE-RIEMENSCHEIBE
aus £12,50
aus £12,50
# 012
MPN: 305554
SCHRAUBEN
aus £0,75
aus £0,75
# 013
MPN: 12642524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12642501 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 269781
BUCHSE
aus £4,76
aus £4,76
# 015
MPN: 298875
Anlasser
aus £147,14
aus £147,14
# 016
MPN: 14076511
NUSS
-Anwendbar nach Erschöpfung von 14137811-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14137811
# 016
MPN: 14137811
NUSS
-Gültig bis zur Erschöpfung-
aus £0,77
aus £0,77
# 017
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 018
MPN: 10523424
Scheibe
aus £0,47
aus £0,47
# 019
MPN: 16043824
SCHRAUBEN
-M8 X 30-
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 16043821
# 020
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 021
MPN: 314490
HITZESCHILD DES ANLASSERMOTORS
aus £35,40
aus £35,40
# 022
MPN: 231618
SCHRAUBEN
-M6 X 20-
aus £0,47
aus £0,47
# 023
MPN: 248334
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
# 024
MPN: 231621
SCHRAUBEN
-M6 X 30-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 216568
# 025
MPN: 300177
HINTERE BEFESTIGUNGSMONTAGE
aus £35,93
aus £35,93
# 026
MPN: 231622
SCHRAUBEN
-M6 X 22-
aus £0,47
aus £0,47
