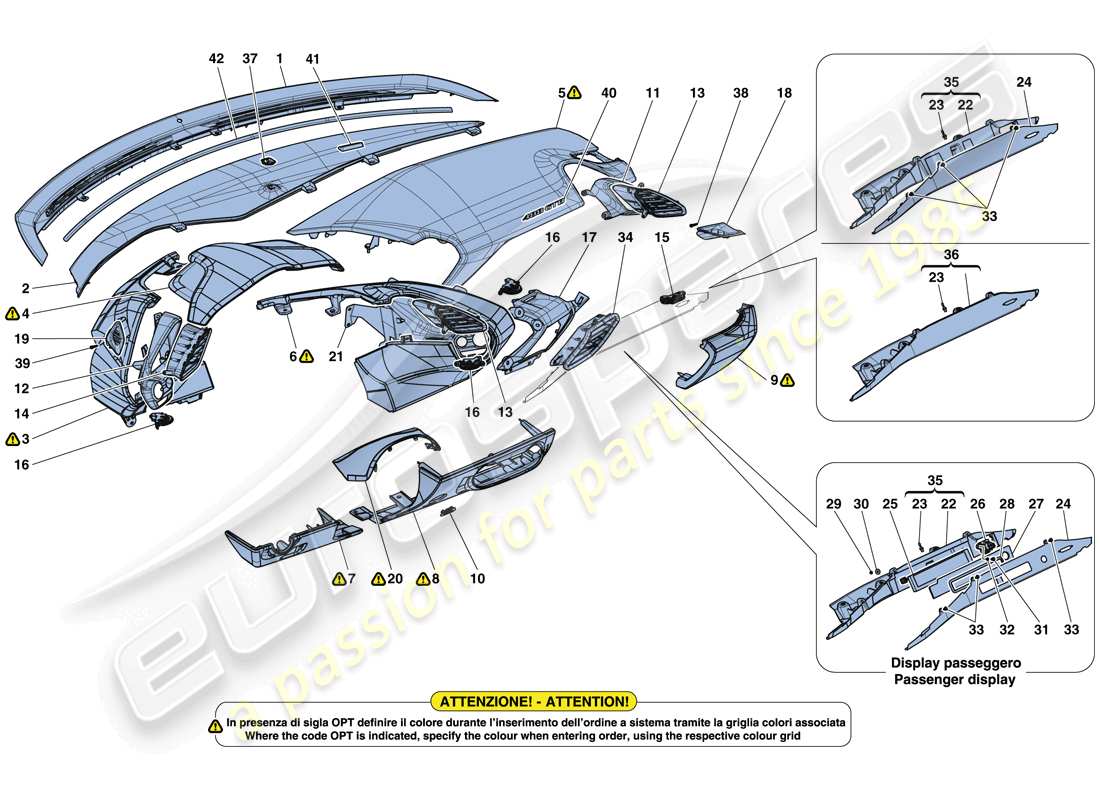

0125 - Armaturenbrett – Ausstattung
Ferrari 488 GTB (RHD) DASHBOARD - TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 831150
KOMPL. DEFROSTER CONTROL SURROUND
-Für Fahrzeuge bis Baugruppen-Nr. 158268 zusätzlich Dichtung 831326, Ref.-Nr. bestellen. 42- -Nicht für GD- -Anwendbar ab Ass. Nr. 158269- – Anwendbar nach Erschöpfung von 87409300-
aus £132,18
aus £132,18
Dieses Teil ersetzt die Teilenummer 87409300 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 831151
KOMPL. DEFROSTER CONTROL SURROUND
-Für Fahrzeuge bis Baugruppen-Nr. 158268 zusätzlich Dichtung 831326, Ref.-Nr. bestellen. 42- -Gilt für GD- -Gilt ab Ass. Nr. 158269- – Anwendbar nach Erschöpfung von 87420400-
aus £94,41
aus £94,41
Dieses Teil ersetzt die Teilenummer 87420400 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 87409300
KOMPL. DEFROSTER-SURROUND
-Nicht für GD- -Anwendbar bis Ass. Nr. 158268- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 87420400
KOMPL. DEFROSTER CONTROL SURROUND
-Gilt für GD- -Gilt bis Ass. Nr. 158268- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 002
MPN: 87036600
KOMPL. OBERER KÜHLERGRILL
-Gilt für GD-
aus £271,21
aus £271,21
# 002
MPN: 87409000
KOMPL. OBERER KÜHLERGRILL
-Für Russland: -gilt nicht für das ERA GLONASS-System- -Nicht für J, GD-
aus £250,13
aus £250,13
# 002
MPN: 87475800
KOMPL. OBERER KÜHLERGRILL
-GS-Version- -Gilt für J-
aus £311,92
aus £311,92
# 002
MPN: 87481800
KOMPL. OBERER KÜHLERGRILL
-GD-Version- -Gilt für J-
aus £311,92
aus £311,92
# 002
MPN: 88661000
KOMPL. OBERER KÜHLERGRILL
-Gilt für die Märkte Russland, Armenien, Weißrussland, Kasachstan und Kirgisistan- -Gilt für das ERA GLONASS-System-
aus £579,05
aus £579,05
# 003
MPN: 87024300
FAHRERSEITE LINKS OBERE VERKLEIDUNG
-INTP- -Leder- -STC1- -STC2- -Anwendbar für GD-
Ersetzung
Ersetzung
# 003
MPN: 87411900
FAHRERSEITE LINKS OBERE VERKLEIDUNG
-INTP- -Leder- -Version mit Liftsystem- -STC1- -STC2- -Nicht für GD- -Anwendbar bis Ass. Nr. 133443- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 87412400
FAHRERSEITE LINKS OBERE VERKLEIDUNG
-INTP- -Leder- -STC1- -STC2- -Nicht für GD- -Anwendbar bis Ass. Nr. 133443- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 003
MPN: 87438700
FAHRERSEITE LINKS OBERE VERKLEIDUNG
-INTP- -Leder- -Version mit Lifter- -STC1- -STC2- -Anwendbar für GD-
aus £682,50
aus £682,50
# 003
MPN: 87732500
FAHRERSEITE LINKS OBERE VERKLEIDUNG
-INTP- -Leder- -STC1- -STC2- -Für Fahrzeuge bis Baugruppen-Nr. 133443, zusätzlich Demister-Einfassung 877281.. Ref.19 und Schraube Ref. bestellen. 39- -Nicht für GD- -Anwendbar ab Ass. Nr. 133444- – Anwendbar nach Erschöpfung von 87412400-
Ersetzung
Ersetzung
# 003
MPN: 87733100
FAHRERSEITE LINKS OBERE VERKLEIDUNG
-INTP- -Leder- -Ausführung mit Hebesystem- -STC1- -STC2- -Für Fahrzeuge bis Baugruppen-Nr. 133443 zusätzlich Entfrostereinfassung 877281.. Ref.19 und Schraube Ref. mitbestellen. 39- -Nicht für GD- -Anwendbar ab Ass. Nr. 133444- – Anwendbar nach Erschöpfung von 87411900-
Ersetzung
Ersetzung
# 004
MPN: 86167600
KOMPL. BINNACLE
-INTP- -Leder-
Ersetzung
Ersetzung
# 005
MPN: 86166600
KOMPL. AIRBAG-ABDECKUNGSVERKLEIDUNG
-INTP- -Leder- -Nicht für GD- -Anwendbar bis Ass. Nr. 133712- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 005
MPN: 87034600
KOMPL. AIRBAG-ABDECKUNGSVERKLEIDUNG
-INTP- -Leder- -Anwendbar für GD- -Anwendbar bis Ass. Nr. 134156- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 005
MPN: 87731600
KOMPL. AIRBAG-ABDECKUNGSVERKLEIDUNG
-INTP- -Leder- -Für Fahrzeuge bis Baugruppen-Nr. 133712, zusätzlich Demister-Einfassung 877282.. Ref.18 und Schraube Ref. bestellen. 38- -Nicht für GD- -Anwendbar ab Ass. Nr. 133713- – Anwendbar nach Erschöpfung von 86166600-
Ersetzung
Ersetzung
# 005
MPN: 87731800
KOMPL. AIRBAG-ABDECKUNGSVERKLEIDUNG
-INTP- -Leder- -Für Fahrzeuge bis Baugruppen-Nr. 134156, zusätzlich Demister-Einfassung 877322.. Ref.18 und Schraube Ref. bestellen. 38- -Gilt für GD- -Gilt ab Ass. Nr. 134157- – Anwendbar nach Erschöpfung von 87034600-
Ersetzung
Ersetzung
# 006
MPN: 87204400
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Version mit analoger Rückkamera- -Version mit digitalen Kameras vorne und hinten- -STC1- -STC2- -Anwendbar für GD- -Anwendbar bis Ass. Nr. 134156- -Anwendbar bis zur Erschöpfung-
# 006
MPN: 87205000
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -STC1- -STC2- -Anwendbar für GD- -Anwendbar bis Ass. Nr. 134156- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 006
MPN: 87412800
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Nicht für Version mit analoger Rückkamera- -Nicht für Version mit Digitalkameras vorne und hinten- -STC1- -STC2- -Nicht für USA, CDN, GD, USA LIGHT-
Ersetzung
Ersetzung
# 006
MPN: 87412800
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Nicht für Version mit analoger Rückkamera- -Nicht für Version mit vorderer und hinterer Digitalkamera- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 156183-
Ersetzung
Ersetzung
# 006
MPN: 87413600
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Version mit analoger Rückkamera- -Version mit Digitalkameras vorne und hinten- -STC1- -STC2- -Nicht für USA, CDN, GD, USA LIGHT-
Ersetzung
Ersetzung
# 006
MPN: 87413600
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Version mit analoger Rückkamera- -Version mit Digitalkameras vorne und hinten- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar bis Ass. Nr. 156183-
Ersetzung
Ersetzung
# 006
MPN: 87413600
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Version mit analoger Rückkamera- -Version mit Digitalkameras vorne und hinten- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT- -Anwendbar ab Ass. Nr. 156184-
Ersetzung
Ersetzung
# 006
MPN: 87733600
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -STC1- -STC2- -Für Fahrzeuge bis Baugruppen-Nr. 134156, zusätzlich Demister-Einfassung 877323.. Ref.19 und Schraube Ref. bestellen. 39- -Anwendbar für GD- -Anwendbar ab Ass. Nr. 134157- – Anwendbar nach Erschöpfung von 87205000-
Ersetzung
Ersetzung
# 006
MPN: 87734100
FAHRERSEITE rechte obere Verkleidung
-INTP- -Leder- -Version mit analoger Rückfahrkamera- -Version mit digitaler Front- und Heckkamera- -STC1- -STC2- -Für Fahrzeuge bis Baugruppen-Nr. 134156 zusätzlich Demistereinfassung 877323 bestellen. . Ref.19 und Schraube Ref. 39- -Gilt für GD- -Gilt ab Ass. Nr. 134157- – Anwendbar nach Erschöpfung von 87204400-
aus £682,50
aus £682,50
# 007
MPN: 86183000
LINKE UNTERE SEITLICHE VERKLEIDUNG
-INTP- -Leder- -Gilt für mechanische Lenksäule- -STC1- -STC2- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88026200-
# 007
MPN: 86834200
LINKE UNTERE SEITLICHE VERKLEIDUNG
-INTP- -Leder- -Gilt für elektrische Lenksäule- -STC1- -STC2- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88027300-
# 007
MPN: 87039000
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -Gilt für elektrische Lenksäule- -STC1- -STC2- -Gilt für GD-
Ersetzung
Ersetzung
# 007
MPN: 87040300
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -Anwendbar für mechanische Lenksäule- -STC1- -STC2- -Anwendbar für GD-
Ersetzung
Ersetzung
# 007
MPN: 88026200
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -Gilt für mechanische Lenksäule- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 007
MPN: 88027300
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -Gilt für elektrische Lenksäule- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 007
MPN: 88266900
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -Gilt für elektrische Lenksäule- -STC1- -STC2- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88756500-
# 007
MPN: 88291200
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -Gilt für mechanische Lenksäule- -STC1- -STC2- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88756400-
# 007
MPN: 88325700
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -Gilt für elektrische Lenksäule- -STC1- -STC2- -Gilt für GD-
Ersetzung
Ersetzung
# 007
MPN: 88332500
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -Gilt für mechanische Lenksäule- -STC1- -STC2- -Gilt für GD-
Ersetzung
Ersetzung
# 007
MPN: 88756400
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -Gilt für mechanische Lenksäule- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 007
MPN: 88756500
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -Gilt für elektrische Lenksäule- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 008
MPN: 87189300
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für elektrische Lenksäule- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88025700-
# 008
MPN: 87189400
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für mechanische Lenksäule- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88024800-
# 008
MPN: 87202600
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für elektrische Lenksäule- -STC1- -STC2- -Gilt für GD-
Ersetzung
Ersetzung
# 008
MPN: 87202700
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für mechanische Lenksäule- -STC1- -STC2- -Gilt für GD-
aus £246,75
aus £246,75
# 008
MPN: 88024800
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für mechanische Lenksäule- -STC1- -STC2- -Nicht für USA, CDN, GD, USA LIGHT-
Ersetzung
Ersetzung
# 008
MPN: 88024800
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für mechanische Lenksäule- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT-
Ersetzung
Ersetzung
# 008
MPN: 88025700
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für elektrische Lenksäule- -STC1- -STC2- -Nicht für USA, CDN, GD, USA LIGHT-
Ersetzung
Ersetzung
# 008
MPN: 88025700
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTP- -Leder- -Version für elektrische Lenksäule- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT-
Ersetzung
Ersetzung
# 008
MPN: 88265200
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für mechanische Lenksäule- -STC1- -STC2- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr lieferbar- -Ersetzt durch 88751700-
# 008
MPN: 88290300
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für elektrische Lenksäule- -STC1- -STC2- -Gilt für USA, CDN, USA LIGHT- -Nicht mehr lieferbar- -Ersetzt durch 88751800-
# 008
MPN: 88324700
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für elektrische Lenksäule- -STC1- -STC2- -Gilt für GD-
# 008
MPN: 88325100
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für mechanische Lenksäule- -STC1- -STC2- -Gilt für GD-
# 008
MPN: 88751700
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für mechanische Lenksäule- -STC1- -STC2- -Nicht für USA, CDN, GD, USA LIGHT-
# 008
MPN: 88751700
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für mechanische Lenksäule- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT-
# 008
MPN: 88751800
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für elektrische Lenksäule- -STC1- -STC2- -Nicht für USA, CDN, GD, USA LIGHT-
# 008
MPN: 88751800
KOMPL. AC-BEDIENFELDVERKLEIDUNG
-INTA- -Alcantara- -Version für elektrische Lenksäule- -STC1- -STC2- -Anwendbar für USA, CDN, USA LIGHT-
# 009
MPN: 86186900
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -STC1- -STC2- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 87740000-
# 009
MPN: 87739900
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -STC1- -STC2- -Anwendbar für GD-
Ersetzung
Ersetzung
# 009
MPN: 87740000
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTP- -Leder- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 009
MPN: 88267000
RECHTE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -STC1- -STC2- -Nicht für GD-
Ersetzung
Ersetzung
# 009
MPN: 88325400
LINKE SEITLICHE UNTERE VERKLEIDUNG
-INTA- -Alcantara- -STC1- -STC2- -Anwendbar für GD-
Ersetzung
Ersetzung
# 010
MPN: 808863..
TEMPERATURSENSOR-ABDECKUNGSGITTER
Ersetzung
Ersetzung
# 011
MPN: 87034300
Passagier-Satelliten-Casting
-Grau brüniert- -Anwendbar für GD-
aus £188,82
aus £188,82
# 011
MPN: 87172100
SATELLITENGUSS AUF DER BEIFAHRERSEITE
-Carbon-Version- -Nicht für GD-
aus £556,17
aus £556,17
# 011
MPN: 87207900
Passagier-Satelliten-Casting
-Carbon-Version- -Gilt für GD-
aus £305,89
aus £305,89
# 011
MPN: 87262500
SATELLITENGUSS AUF DER BEIFAHRERSEITE
-Grau brüniert- -Nicht für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 011
MPN: 87842500
Passagier-Satelliten-Casting
-NART-Grau- -Interieur in Aluminiumlackierung- -Nicht für GD-
aus £311,92
aus £311,92
# 011
MPN: 87846500
Passagier-Satelliten-Casting
-NART-Grau- -Interieur in Aluminiumlackierung- -Gilt für GD-
aus £311,92
aus £311,92
# 011
MPN: 88158100
Passagier-Satelliten-Casting
-Grau brüniert- -Nicht für GD- -Anwendbar nach Erschöpfung von 87262500-
aus £132,15
aus £132,15
Dieses Teil ersetzt die Teilenummer 87262500
# 012
MPN: 87173100
LINKS FAHRERSEITIGES SATELLITENGUSS
-Carbon-Version-
aus £942,62
aus £942,62
# 012
MPN: 87262200
LINKS FAHRERSEITIGES SATELLITENGUSS
-Grau brüniert-
aus £238,86
aus £238,86
# 012
MPN: 87843100
LINKS FAHRERSEITIGES SATELLITENGUSS
-NARTgrau- -Interieur in Lackierung Aluminium-
aus £412,45
aus £412,45
# 013
MPN: 86172000
ENTLÜFTUNGSKÖRPER
-Rechte Seite, Beifahrer- -Rechte Seite, Fahrer- -Nicht für GD-
aus £104,46
aus £104,46
# 013
MPN: 86172000
ENTLÜFTUNGSKÖRPER
-Rechte Seite, Fahrerseite- -Gilt für GD-
aus £104,46
aus £104,46
# 014
MPN: 86170200
ENTLÜFTUNGSKÖRPER
-Linke Seite, Fahrerseite- -Nicht für GD-
aus £57,45
aus £57,45
# 014
MPN: 86170200
ENTLÜFTUNGSKÖRPER
-Linke Seite, Beifahrer- -Linke Seite, Fahrer- -Gilt für GD-
aus £57,45
aus £57,45
# 015
MPN: 286443
LÜFTUNGSSTEUERUNG
aus £36,75
aus £36,75
# 016
MPN: 82893600
LÜFTUNGSSTEUERUNG
aus £43,27
aus £43,27
Dieses Teil ersetzt die Teilenummer 82376000 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 87022900
RH-PASSAGIER-SATELLITEN-GUSS
-Grau brüniert- -Anwendbar für GD-
aus £259,94
aus £259,94
# 017
MPN: 87174300
SATELLITENGUSS LINKS BEIFAHRERSEITE
-Carbon-Version- -Nicht für GD-
aus £631,70
aus £631,70
# 017
MPN: 87206600
RH-PASSAGIER-SATELLITEN-GUSS
-Carbon-Version- -Gilt für GD-
aus £347,44
aus £347,44
# 017
MPN: 87262400
SATELLITENGUSS LINKS BEIFAHRERSEITE
-Grau brüniert- -Nicht für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 017
MPN: 87844100
LINKER PASSAGIER-SATELLITENGUSS
-NART-Grau- -Interieur in Aluminiumlackierung- -Nicht für GD-
aus £252,59
aus £252,59
# 017
MPN: 87928100
LINKER PASSAGIER-SATELLITENGUSS
-Grau brüniert- -Nicht für GD- -Anwendbar nach Erschöpfung von 87262400-
aus £204,16
aus £204,16
Dieses Teil ersetzt die Teilenummer 87262400
# 017
MPN: 87939700
RH-PASSAGIER-SATELLITEN-GUSS
-NART-Grau- -Interieur in Aluminiumlackierung- -Gilt für GD-
aus £289,85
aus £289,85
# 018
MPN: 872240..
RECHTE DEMISTER-EINFASSUNG
-Leder- -Nicht für GD- -Anwendbar bis Ass. Nr. 133712- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 872590..
LINKER DEMISTER-SURROUND
-Leder- -Anwendbar für GD- -Anwendbar bis Ass. Nr. 134156- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 018
MPN: 877282
RECHTE DEMISTER-EINFASSUNG
-Leder- -Für Fahrzeuge bis Baugruppen-Nr. 133712, zusätzlich Zierleiste 87731600 Ref.5 und Schraube Ref. bestellen. 38- -Nicht für GD- -Anwendbar ab Ass. Nr. 133713- – Anwendbar nach Erschöpfung von 872240..-
# 018
MPN: 877322..
LINKER DEMISTER-SURROUND
-Leder- -Für Fahrzeuge bis Baugruppen-Nr. 134156, zusätzlich Zierleiste 87731800 Ref.5 und Schraube Ref. bestellen. 38- -Gilt für GD- -Gilt ab Ass. Nr. 134157- – Anwendbar nach Erschöpfung von 872590..-
Ersetzung
Ersetzung
# 019
MPN: 870355..
RECHTE DEMISTER-EINFASSUNG
-Leder- -Anwendbar für GD- -Anwendbar bis Ass. Nr. 134156- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 019
MPN: 872239..
LINKER DEMISTER-SURROUND
-Leder- -Nicht für GD- -Anwendbar bis Ass. Nr. 133443- -Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 019
MPN: 877281
LINKER DEMISTER-SURROUND
-Leder- -Für Fahrzeuge bis Baugruppen-Nr. 133443 zusätzlich Zierleiste 87732500 oder 87733100 Ref.3 und Schraube Ref. bestellen. 39- -Nicht für GD- -Anwendbar ab Ass. Nr. 133444- – Anwendbar nach Erschöpfung von 872239..-
Ersetzung
Ersetzung
# 019
MPN: 877323..
RECHTE DEMISTER-EINFASSUNG
-Leder- -Für Fahrzeuge bis Baugruppen-Nr. 134156 zusätzlich Zierleiste 87733600 oder 87734100 Ref.6 und Schraube Ref. bestellen. 39- -Gilt für GD- -Gilt ab Ass. Nr. 134157- – Anwendbar nach Erschöpfung von 870355..-
Ersetzung
Ersetzung
# 020
MPN: 86167200
KOMPL. SONNENBLENDE
-INTP- -Leder- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 89399300-
Ersetzung
Ersetzung
# 020
MPN: 89399300
KOMPL. SONNENBLENDE
-INTP- -Leder-
aus £90,65
aus £90,65
Dieses Teil ersetzt die Teilenummer 86167200
# 021
MPN: 87174100
RECHTES SATELLITENGUSS AUF DER FAHRERSEITE
-Carbon-Version-
aus £518,44
aus £518,44
# 021
MPN: 87262300
RECHTES SATELLITENGUSS AUF DER FAHRERSEITE
-Grau brüniert-
aus £238,86
aus £238,86
# 021
MPN: 87843800
RECHTES SATELLITENGUSS AUF DER FAHRERSEITE
-NARTgrau- -Interieur in Lackierung Aluminium-
aus £412,45
aus £412,45
# 022
MPN: 86173600
MONTAGEPLATTE FÜR VERKLEIDUNG ÜBER HANDSCHUHFACH
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten-
# 022
MPN: 87032000
VERKLEIDUNG ÜBER DER HANDSCHUHFACHSTRUKTUR
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten-
# 022
MPN: 87081200
MONTAGEPLATTE FÜR VERKLEIDUNG ÜBER HANDSCHUHFACH
-Version mit Beifahrerdisplay- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten-
# 022
MPN: 87098100
ÜBERHANDSCHUHFACH-UMGEBENDE STRUKTUR
-Version mit Beifahrerdisplay- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten-
# 023
MPN: 82535800
DRUCKBEFESTIGUNGSSTIFT
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 88005600-
aus £0,80
aus £0,80
# 023
MPN: 88005600
DRUCKBEFESTIGUNGSSTIFT
aus £0,99
aus £0,99
# 024
MPN: 86173700
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Klavierschwarz- -Nicht für USA, CDN, GD, USA LIGHT- -Anwendbar bis Ass. Nr. 143240-
aus £194,72
aus £194,72
# 024
MPN: 86173700
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Piano schwarz- -Anwendbar für USA, CDN, USA LIGHT-
aus £194,72
aus £194,72
# 024
MPN: 87032200
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Klavierschwarz- -Anwendbar für GD-
aus £201,57
aus £201,57
# 024
MPN: 87081300
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Klavierschwarz- -Version mit Beifahrerdisplay- -Nicht für GD-
aus £196,17
aus £196,17
# 024
MPN: 87098300
ÜBER HANDSCHUHFACH-UMGEBUNG
-Klavierschwarz- -Version mit Beifahrerdisplay- -Gilt für GD-
aus £258,48
aus £258,48
# 024
MPN: 87172500
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Carbon-Version- -Version mit Beifahrerdisplay- -Nicht für GD-
aus £445,82
aus £445,82
# 024
MPN: 87172800
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Carbon-Version- -Nicht für GD-
aus £430,61
aus £430,61
# 024
MPN: 87203200
ÜBER HANDSCHUHFACH-UMGEBUNG
-Carbon-Version- -Gilt für GD-
aus £430,61
aus £430,61
# 024
MPN: 87203700
ÜBER HANDSCHUHFACH-UMGEBUNG
-Carbon-Version- -Version mit Beifahrerdisplay- -Gilt für GD-
aus £245,20
aus £245,20
# 025
MPN: 286844
PASSAGIERANZEIGE
-Version mit Beifahrerdisplay-
aus £1.546,90
aus £1.546,90
# 026
MPN: 276974
ANZEIGETASTE
-Version mit Beifahrerdisplay-
aus £26,15
aus £26,15
# 027
MPN: 317342
FENSTER
-Version mit Beifahrerdisplay- -Nicht für GD-
aus £50,47
aus £50,47
# 027
MPN: 87455400
Glas
-Version mit Beifahrerdisplay- -Gilt für GD-
aus £29,83
aus £29,83
# 028
MPN: 87108100
ANZEIGEDICHTUNG
-Version mit Beifahrerdisplay- -Nicht mehr im Lieferumfang enthalten-
# 029
MPN: 16101777
NUSS
-Version mit Beifahrerdisplay-
aus £0,54
aus £0,54
# 030
MPN: 12642801
Scheibe
-Version mit Beifahrerdisplay- -Nicht für GD-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12642824
# 031
MPN: 15641275
SCHRAUBEN
-Version mit Beifahrerdisplay- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 15782504-
aus £0,81
aus £0,81
Dieses Teil ersetzt die Teilenummer 15641278, die wir auf Lager haben
# 031
MPN: 15782504
SCHRAUBEN
-Version mit Beifahrerdisplay- -Nicht für GD-
aus £0,47
aus £0,47
# 031
MPN: 15782504
SCHRAUBEN
-Version mit Beifahrerdisplay- -Gilt für GD-
aus £0,47
aus £0,47
# 032
MPN: 14496101
Scheibe
-Version mit Beifahrerdisplay- -Nicht mehr im Lieferumfang enthalten-
aus £0,47
aus £0,47
# 033
MPN: 301703
SCHRAUBEN
aus £0,47
aus £0,47
# 034
MPN: 86172100
ENTLÜFTUNGSKÖRPER
-Linke Seite, Beifahrerseite- -Nicht für GD-
aus £71,11
aus £71,11
# 034
MPN: 87023100
ENTLÜFTUNGSKÖRPER
-Rechte Seite, Beifahrerseite- -Gilt für GD-
aus £39,11
aus £39,11
# 035
MPN: 86173500
KOMPL. ÜBER HANDSCHUHFACH-UMGEBUNG
-Nicht für Carbon-Version- -Nicht für USA, CDN, GD, USA LIGHT- -Gilt bis Ass. Nr. 143240-
aus £41,21
aus £41,21
# 035
MPN: 86173500
KOMPL. ÜBER HANDSCHUHFACH-UMGEBUNG
-Carbon-Version- -Nicht für USA, CDN, GD, USA LIGHT-
aus £41,21
aus £41,21
# 035
MPN: 86173500
KOMPL. ÜBER HANDSCHUHFACH-UMGEBUNG
-Anwendbar für USA, CDN, USA LIGHT-
aus £41,21
aus £41,21
# 035
MPN: 87031900
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Gilt für GD-
aus £49,05
aus £49,05
# 035
MPN: 87081100
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Version mit Beifahrerdisplay- -Nicht für GD-
aus £49,05
aus £49,05
# 035
MPN: 87098000
KOMPL. ÜBER HANDSCHUHFACH-UMGEBUNG
-Version mit Beifahrerdisplay- -Gilt für GD-
aus £26,98
aus £26,98
# 036
MPN: 88133600
VERKLEIDUNG ÜBER HANDSCHUHFACH
-Nicht für Carbon-Version- -Nicht für USA, CDN, GD, USA LIGHT- -Gilt ab Ass. Nr. 143241-
aus £89,08
aus £89,08
# 037
MPN: 86747600
VICS 5.8 GHZ ANTENNENUMGEBUNG
-GS-Version- -Gilt für J-
aus £74,23
aus £74,23
# 038
MPN: 15902601
SCHRAUBEN
-Gilt für GD-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15642501
# 038
MPN: 15902601
SCHRAUBEN
-Nicht für GD-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15642501
# 039
MPN: 15688801
SCHRAUBEN
-Gilt für Kohlefaser-Satellitengehäuse- -Nicht für GD-
aus £0,47
aus £0,47
# 039
MPN: 15688801
SCHRAUBEN
-Gilt für GD-
aus £0,47
aus £0,47
# 039
MPN: 15902601
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 16083501-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15642501
# 039
MPN: 15903378
SCHRAUBEN
-Nicht für GD-
aus £1,14
aus £1,14
# 039
MPN: 15958077
SCHRAUBEN
-Gilt für GD-
aus £1,80
aus £1,80
# 039
MPN: 16083501
SCHRAUBEN
-Nicht für Kohlefaser-Satellitengehäuse- -Nicht für GD-
aus £0,47
aus £0,47
# 039
MPN: 16083501
SCHRAUBEN
-Gilt für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 15688801-
aus £0,47
aus £0,47
# 040
MPN: 87457700
DASHBOARD-ABZEICHEN
aus £60,32
aus £60,32
# 041
MPN: 87484100
VICS-ANTENNENSURROUND
-GD-Version- -Gilt für J-
aus £37,28
aus £37,28
# 042
MPN: 831326
DICHTUNG FÜR DEFROSTER-BLENDE AN ARMATURENBRETT-UNTERSTRUKTUR
-Anwendbar ab Ass. Nr. 158269-
aus £3,68
aus £3,68
-part-diagram-0126.webp "FERRARI 488 GTB (RHD) ARMATURENBRETTBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI 488 GTB (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI 488 GTB (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI 488 GTB (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI 488 GTB (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI 488 GTB (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI 488 GTB (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI 488 GTB (RHD) HAUPTKABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI 488 GTB (RHD) VERSCHIEDENE BEFESTIGUNGEN FÜR DAS ELEKTRISCHE SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI 488 GTB (RHD) ELEKTRONISCHES MANAGEMENT (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI 488 GTB (RHD) FAHRZEUG-ECUS TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI 488 GTB (RHD) DIEBSTAHLSICHERUNG TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI 488 GTB (RHD) INFOTAINMENT-SYSTEM TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI 488 GTB (RHD) AUDIO-LAUTSPRECHERSYSTEM TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI 488 GTB (RHD) TELEMETRIE TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI 488 GTB (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI 488 GTB (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI 488 GTB (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI 488 GTB (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI 488 GTB (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI 488 GTB (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI 488 GTB (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI 488 GTB (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI 488 GTB (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI 488 GTB (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI 488 GTB (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI 488 GTB (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI 488 GTB (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI 488 GTB (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI 488 GTB (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI 488 GTB (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI 488 GTB (RHD) VERTEILER, TURBOLADERSYSTEM UND ROHRE TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI 488 GTB (RHD) KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI 488 GTB (RHD) EINSTELLUNGEN DES TURBOLADERSYSTEMS TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI 488 GTB (RHD) LADEKÜHLER TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI 488 GTB (RHD) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI 488 GTB (RHD) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI 488 GTB (RHD) MOTORWÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI 488 GTB (RHD) ENTLÜFTUNG TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI 488 GTB (RHD) SCHMIERSYSTEM: TANK, PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI 488 GTB (RHD) KÜHLUNG – WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI 488 GTB (RHD) KÜHLUNG – SAMMELBEHÄLTER UND ROHRE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI 488 GTB (RHD) KÜHLUNG – HEIZKÖRPER UND LUFTKANÄLE TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI 488 GTB (RHD) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI 488 GTB (RHD) GETRIEBE-REPARATURSATZ TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI 488 GTB (RHD) GETRIEBEÖLKÜHLKÜHLER TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI 488 GTB (RHD) GETRIEBEÖLSCHMIER- UND KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI 488 GTB (RHD) SERVOBREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI 488 GTB (RHD) KOMPLETTE PEDALBOARD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI 488 GTB (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI 488 GTB (RHD) VORDERRADBREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI 488 GTB (RHD) HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI 488 GTB (RHD) HYDRAULISCHES SERVOLENKUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI 488 GTB (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI 488 GTB (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI 488 GTB (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI 488 GTB (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI 488 GTB (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI 488 GTB (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI 488 GTB (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI 488 GTB (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI 488 GTB (RHD) FAHRZEUGHEBESYSTEM TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI 488 GTB (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI 488 GTB (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI 488 GTB (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI 488 GTB (RHD) AC-SYSTEM – WASSER UND FREON TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI 488 GTB (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI 488 GTB (RHD) LUFTKANÄLE IM ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI 488 GTB (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI 488 GTB (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI 488 GTB (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI 488 GTB (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI 488 GTB (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI 488 GTB (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI 488 GTB (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI 488 GTB (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI 488 GTB (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI 488 GTB (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI 488 GTB (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI 488 GTB (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI 488 GTB (RHD) MOTORRAUMDECKEL UND ENTRIEGELUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI 488 GTB (RHD) KRAFTSTOFFEINFÜLLKLAPPE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI 488 GTB (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI 488 GTB (RHD) TÜREN – ÖFFNUNGSMECHANISMEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI 488 GTB (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI 488 GTB (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI 488 GTB (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI 488 GTB (RHD) HINTEN AKTIVE AERO TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI 488 GTB (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI 488 GTB (RHD) SITZE – SICHERHEITSGURTE, FÜHRUNGEN UND EINSTELLUNG TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI 488 GTB (RHD) SITZE – POLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI 488 GTB (RHD) RENNSITZ TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI 488 GTB (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI 488 GTB (RHD) ARMATURENBRETT – UNTERKONSTRUKTION TEILEDIAGRAMM")
