0139 - AUDIO-LAUTSPRECHERSYSTEM

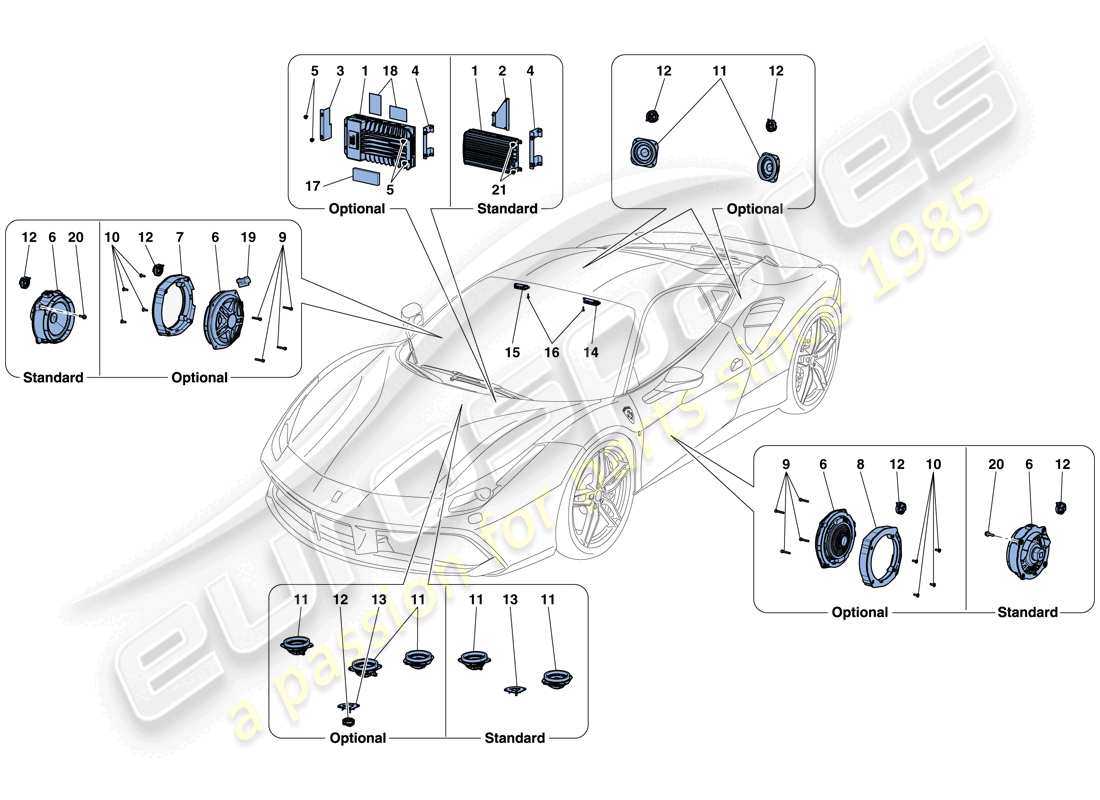

Ferrari 488 GTB (RHD) AUDIO SPEAKER SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 310726
BECKER-VERSTÄRKER
-Hochleistungs-HiFi-Version-
aus £3.312,48
aus £3.312,48
# 001
MPN: 318686
8-CHANNEL VERSTÄRKER, BASIS-AUDIO
-Nicht für Hochleistungs-HiFi- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 001
MPN: 815830
8-CHANNEL VERSTÄRKER, BASIS-AUDIO
-Nicht für Hi-Fi mit hoher Leistung- -Anwendbar nach Erschöpfung von 318686-
aus £740,89
aus £740,89
Dieses Teil ersetzt die Teilenummer 318686
# 002
MPN: 87255300
RECHTE MONTAGEHALTERUNG FÜR KOMPL. 8-KANAL-VERSTÄRKER
-Standard- -Nicht für GD-
aus £15,70
aus £15,70
# 003
MPN: 87254800
KOMPL. RH-VERSTÄRKER-MONTAGEHALTERUNG
-Hochleistungs-HiFi-Version- -Nicht für GD-
aus £19,14
aus £19,14
# 003
MPN: 87380900
KOMPL. RH-VERSTÄRKER-MONTAGEHALTERUNG
-Hochleistungs-HiFi-Version- -Gilt für GD-
aus £20,60
aus £20,60
# 004
MPN: 87255000
KOMPL. Linke Verstärker-Montagehalterung
-Hochleistungs-HiFi-Version- -Nicht für GD-
aus £20,60
aus £20,60
# 004
MPN: 87381000
KOMPL. Linke Verstärker-Montagehalterung
-Hochleistungs-HiFi-Version- -Gilt für GD-
aus £19,14
aus £19,14
# 004
MPN: 87463000
LH 8-CHANNEL VERSTÄRKER-MONTAGEHALTERUNG
-Standard- -Gilt für GD-
aus £15,33
aus £15,33
# 005
MPN: 85692000
SCHRAUBEN
-M5 X 10- -Hochleistungs-HiFi-Version- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 85833700-
aus £0,53
aus £0,53
# 005
MPN: 85833700
SCHRAUBEN
-Hochleistungs-HiFi-Version-
aus £0,47
aus £0,47
# 006
MPN: 254984
Tieftöner
-Hochleistungs-HiFi-Version-
aus £99,04
aus £99,04
# 006
MPN: 310208
Tieftöner
-Standard- -Anwendbar bis Ass. Nr. 144754-
aus £81,42
aus £81,42
# 006
MPN: 334279
Tieftöner
-Standard- -Gültig ab Ass. Nr. 144755-
aus £32,38
aus £32,38
# 007
MPN: 260131
RH-WOOFER-ADAPTER
-Hochleistungs-HiFi-Version-
aus £8,16
aus £8,16
# 008
MPN: 260130
LH-WOOFER-ADAPTER
-Hochleistungs-HiFi-Version-
aus £8,16
aus £8,16
# 009
MPN: 14304524
SCHRAUBEN
-M5 X 30- -Hochleistungs-HiFi-Version-
aus £0,47
aus £0,47
# 010
MPN: 85833900
SCHRAUBEN
-M5 X 16- -Hochleistungs-HiFi-Version-
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 81972800
# 011
MPN: 262757
TWIDDLER
-Hochleistungs-HiFi-Version-
aus £64,83
aus £64,83
# 011
MPN: 269772
TWIDDLER
-Standard-
aus £18,72
aus £18,72
# 012
MPN: 251541
HOCHTÖNER
-Standard- -Gültig ab Ass. Nr. 133503-
aus £9,66
aus £9,66
# 012
MPN: 258166
HOCHTÖNER
-Standard- -Anwendbar bis Ass. Nr. 133502-
aus £37,40
aus £37,40
# 012
MPN: 258166
HOCHTÖNER
-Hochleistungs-HiFi-Version- -Verwendbar ab Ass. Nr. 133503-
aus £37,40
aus £37,40
# 013
MPN: 82539000
ADAPTER FÜR HOCHTÖNER
-Standard- -Nicht mehr im Lieferumfang enthalten-
aus £1,80
aus £1,80
# 013
MPN: 82539400
ADAPTER FÜR HOCHTÖNER
-Hochleistungs-HiFi-Version-
aus £1,80
aus £1,80
# 014
MPN: 298613
FM2/DAB VERSTÄRKER
-Nicht für USA, CDN-
aus £81,66
aus £81,66
# 015
MPN: 277243
AM/FM-VERSTÄRKER
aus £45,53
aus £45,53
# 016
MPN: 67079400
SCHRAUBEN
-M6 X 16-
aus £1,28
aus £1,28
# 017
MPN: 142798
GUMMISCHEIBE
-Standard-
aus £0,73
aus £0,73
# 018
MPN: 179309
KLEBESCHAUM
-100 x 50 mm- -HiFi-Version mit hoher Leistung-
aus £2,20
aus £2,20
# 019
MPN: 322884
SEKUNDÄRSCHLOSS
aus £0,70
aus £0,70
# 020
MPN: 85834000
SCHRAUBEN
-M5 X 25- -Standard-
aus £0,47
aus £0,47
# 021
MPN: 85833700
SCHRAUBEN
-Nicht für Hochleistungs-HiFi-
aus £0,47
aus £0,47
