0009 - KRAFTSTOFFSYSTEMPUMPEN UND ROHRE

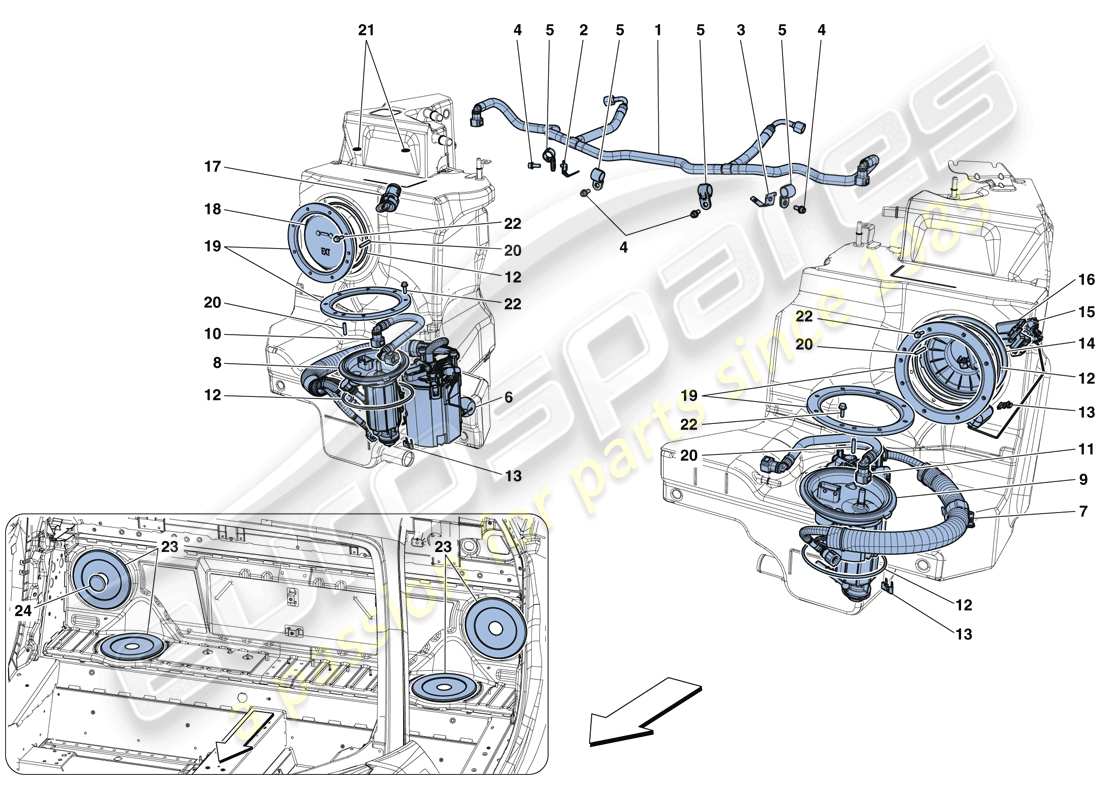

Ferrari 488 GTB (USA) FUEL SYSTEM PUMPS AND PIPES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 316734
KRAFTSTOFFFÖRDERLEITUNG
Ersetzung
Ersetzung
# 002
MPN: 316737
KOMPL. RECHTE KRAFTSTOFFLEITUNGSHALTERUNG
aus £8,11
aus £8,11
# 003
MPN: 316735
KOMPL. LINKE KRAFTSTOFFLEITUNGSHALTERUNG
aus £8,11
aus £8,11
# 004
MPN: 248334
SCHRAUBEN
-M6 X 16-
aus £0,52
aus £0,52
# 005
MPN: 244221
CLIP
aus £2,50
aus £2,50
# 006
MPN: 305832
KOMPL. BENZINPUMPE
aus £515,69
aus £515,69
# 007
MPN: 272086
RECHTE KRAFTSTOFFPUMPE
aus £566,84
aus £566,84
Dieses Teil ersetzt die Teilenummer 270128 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 282785
Linker Kraftstoffpumpenfilter
aus £330,02
aus £330,02
Dieses Teil ersetzt die Teilenummer 253597 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 282784
RH-KRAFTSTOFFPUMPENFILTER
aus £208,63
aus £208,63
Dieses Teil ersetzt die Teilenummer 253600 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 320533
RH-KRAFTSTOFFFÖRDERLEITUNG
aus £24,56
aus £24,56
# 011
MPN: 320534
KRAFTSTOFFFÖRDERLEITUNG LINKS
aus £24,56
aus £24,56
# 012
MPN: 239412
O-RING
aus £6,34
aus £6,34
# 013
MPN: 238688
VERBINDER
aus £31,43
aus £31,43
# 014
MPN: 311381
MONTAGE DES KRAFTSTOFFFÜLLSTANDSENSORS
aus £21,49
aus £21,49
# 015
MPN: 305808
KRAFTSTOFFSTANDSENSOR
aus £600,58
aus £600,58
# 016
MPN: 254311
ECKENADAPTER
aus £6,12
aus £6,12
# 017
MPN: 237407
ANTI-SPIT-BACK-VENTIL
aus £17,00
aus £17,00
# 018
MPN: 314783
RECHTER HECKDECKEL
aus £6,22
aus £6,22
# 019
MPN: 275998
BEFESTIGUNGSRING
-Anwendbar bis Ass. Nr. 159537-
aus £23,87
aus £23,87
# 019
MPN: 310514
BEFESTIGUNGSRING
-Anwendbar ab Ass. Nr. 159538-
aus £21,27
aus £21,27
# 020
MPN: 11001124
STEHBOLZEN
aus £40,39
aus £40,39
Dieses Teil ersetzt die Teilenummer 11001324
# 021
MPN: 237581
SCHNELLER CLIP
aus £0,47
aus £0,47
# 022
MPN: 16285124
SCHRAUBEN
-M5 X 16-
aus £0,48
aus £0,48
# 023
MPN: 250481
INSPEKTIONSKAPPE
aus £15,92
aus £15,92
# 024
MPN: 14507187
DECKEL
aus £2,15
aus £2,15
