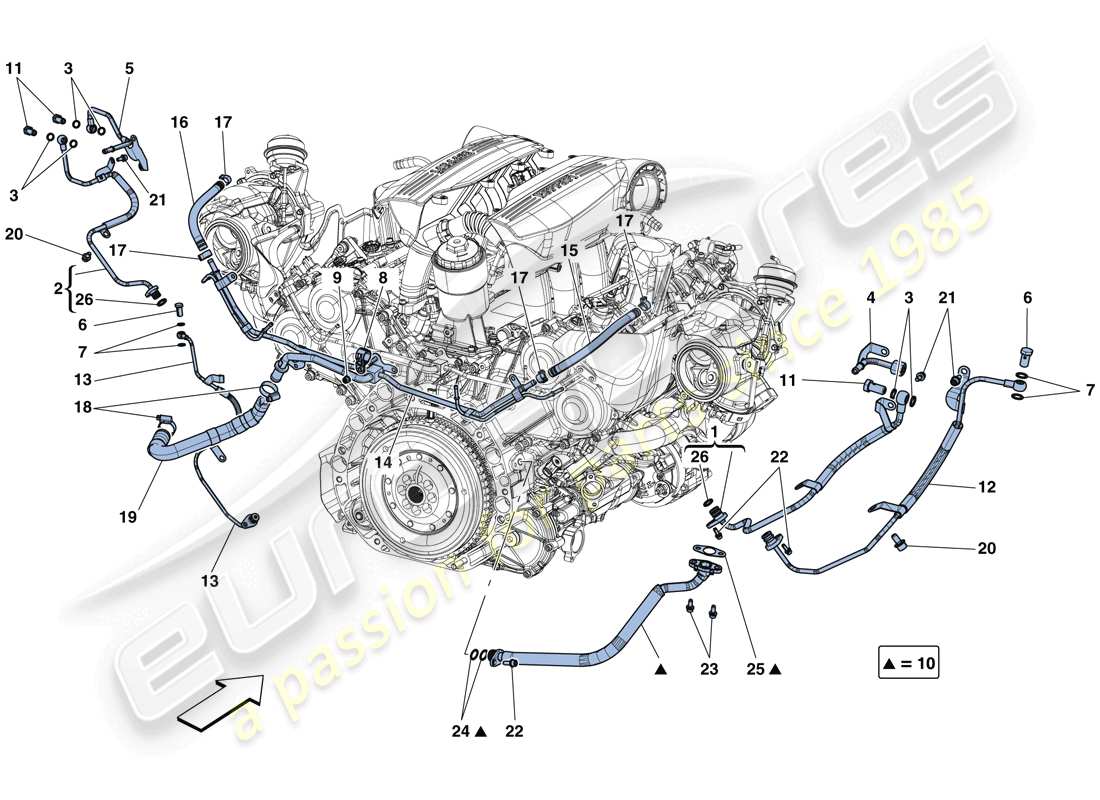

0015 - KÜHLSCHMIERUNG FÜR TURBOLADERSYSTEM
Ferrari 488 Spider (RHD) COOLING-LUBRICATION FOR TURBOCHARGING SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 314531
WASSERLIEFERROHR ZUM RECHTEN TURBO
aus £141,88
aus £141,88
# 002
MPN: 320746
WASSERLIEFERLEITUNG ZUM TURBO LINKS
aus £68,52
aus £68,52
# 003
MPN: 10261060
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,50
aus £0,50
# 004
MPN: 317597
WASSERRÜCKLAUFLEITUNG VOM RECHTEN TURBO
aus £21,85
aus £21,85
# 005
MPN: 317598
WASSERRÜCKLAUFLEITUNG VOM LINKEN TURBO
aus £27,51
aus £27,51
# 006
MPN: 308430
ROHRVERBINDUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 315276-
Ersetzung
Ersetzung
# 006
MPN: 315276
ROHRVERBINDUNG
aus £10,78
aus £10,78
Dieses Teil ersetzt die Teilenummer 308430
# 007
MPN: 10260160
Dichtung
-Im Lieferumfang ist auch ein Motordichtsatz enthalten-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10260170
# 008
MPN: 244223
CLIP
aus £2,50
aus £2,50
# 009
MPN: 228265
NUSS
aus £0,47
aus £0,47
# 010
MPN: 317008
ÖRLÜCKWÄRTSLEITUNG VOM LINKEN TURBO
aus £183,05
aus £183,05
# 010
MPN: 317090
ÖRLÜCKWÄRTSLEITUNG VOM RECHTEN TURBO
aus £183,05
aus £183,05
# 011
MPN: 308429
ROHRVERBINDUNG
aus £7,35
aus £7,35
# 012
MPN: 319942
ÖLFÖRDERLEITUNG ZUM RECHTEN TURBO
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 320644
# 012
MPN: 325405
ÖLFÖRDERLEITUNG ZUM RECHTEN TURBO
-Anwendbar nach Erschöpfung von 319942-
aus £120,65
aus £120,65
Dieses Teil ersetzt die Teilenummer 319942 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 319943
ÖLFÖRDERLEITUNG ZUM TURBO LINKS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 314532
# 013
MPN: 325406
ÖLFÖRDERLEITUNG ZUM TURBO LINKS
-Anwendbar nach Erschöpfung von 319943-
aus £124,73
aus £124,73
Dieses Teil ersetzt die Teilenummer 319943 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 320963
KOMPL. STARRES KÜHLROHR
aus £287,41
aus £287,41
# 015
MPN: 318497
GUMMIROHR
aus £17,00
aus £17,00
# 016
MPN: 318500
GUMMIROHR
aus £14,56
aus £14,56
# 017
MPN: 13125470
KRAGEN
aus £0,51
aus £0,51
# 018
MPN: 296778
SCHRAUBKRAGEN
Ersetzung
Ersetzung
# 019
MPN: 320949
AUX-PUMPEN-RÜCKLAUFROHR
aus £71,93
aus £71,93
# 020
MPN: 231627
SCHRAUBEN
-M8 X 16-
aus £0,53
aus £0,53
# 021
MPN: 231616
SCHRAUBEN
-M6 X 14-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305724, die wir auf Lager haben
# 022
MPN: 231617
SCHRAUBEN
-M6 X 18-
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14433124
# 023
MPN: 248334
SCHRAUBEN
-M6 X 16-
aus £0,47
aus £0,47
# 024
MPN: 287722
O-RING
aus £1,51
aus £1,51
# 025
MPN: 308203
ÖL-RÜCKFÜHRUNGSROHRDICHTUNG
aus £14,94
aus £14,94
# 026
MPN: 14456981
Dichtung
aus £0,50
aus £0,50
